Исходные данные
Принстонская университетская часовня, расположенная на территории кампуса Принстонского университета, является третьим по величине университетским храмом в мире и используется для проведения религиозных мероприятий, а также церемоний и музыкальных событий ВУЗа. В этом году в часовне был окончен капитальный ремонт системы звукоусиления, по результатам которого она получила большой запас мощности, высокую разборчивость при воспроизведении речевого музыкального контента и максимально простое управление. Проектированием аудиосистемы занимался AV-консультант SIA Acoustics, а реализацией проекта – системный интегратор Washington Professional Systems. Основными сложностями в работе стали историческая ценность здания, требовавшая согласования любых модификаций каменных стен или деревянных поверхностей с командой по сохранению исторического наследия Принстона, и тот факт, что на протяжении всех этапов монтажа и настройки часовня оставалась открыта для посещения и проведения ежедневных месс.
Реализация проекта
В состав развернутой системы звукоусиления вошли 13 звуковых колонн Renkus-Heinz Iconyx, которые расположены с двух сторон от алтаря, на колоннах нефа и на боковых стенах балкона и подключены к сетевым усилителям QSC Q-SYS CX-Q со встроенным DSP Q-SYS Core 510i. В процессорах для каждого громкоговорителя запрограммированы индивидуальные задержки, чтобы создать эффект, что звук доносится из алтаря.

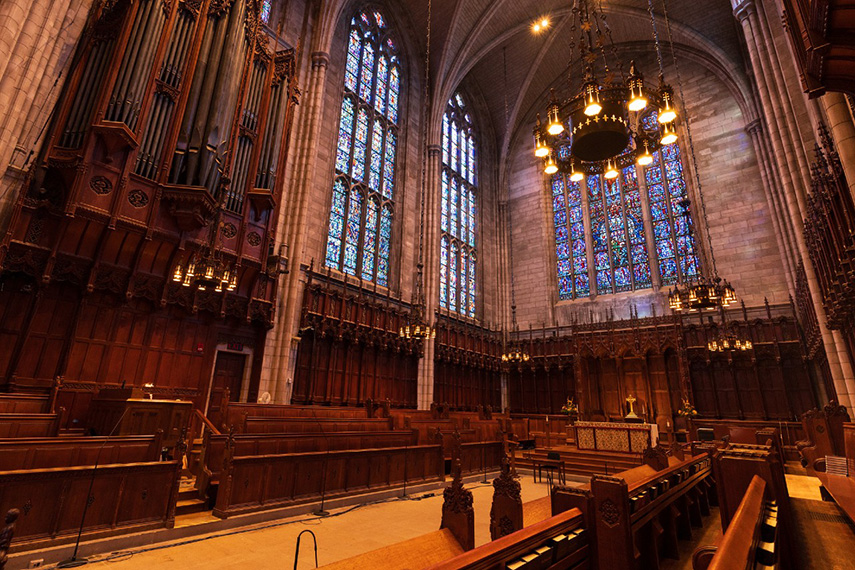

На нижней части люстр в нефе, на поперечных секциях и трансепте подвешены акустические системы Fulcrum Acoustic RX599. В люстрах алтаря над хоровой секцией установлены громкоговорители Fulcrum CX8, работающие в качестве подвесных мониторов для хора и позволяющие певцам слышать как себя, так и речь с кафедры и игру музыкантов. Дополняют систему мониторинга шесть портативных напольных мониторов dB Technologies DVX DM 28. Все они также подключены к QSC Q-SYS CX-Q.

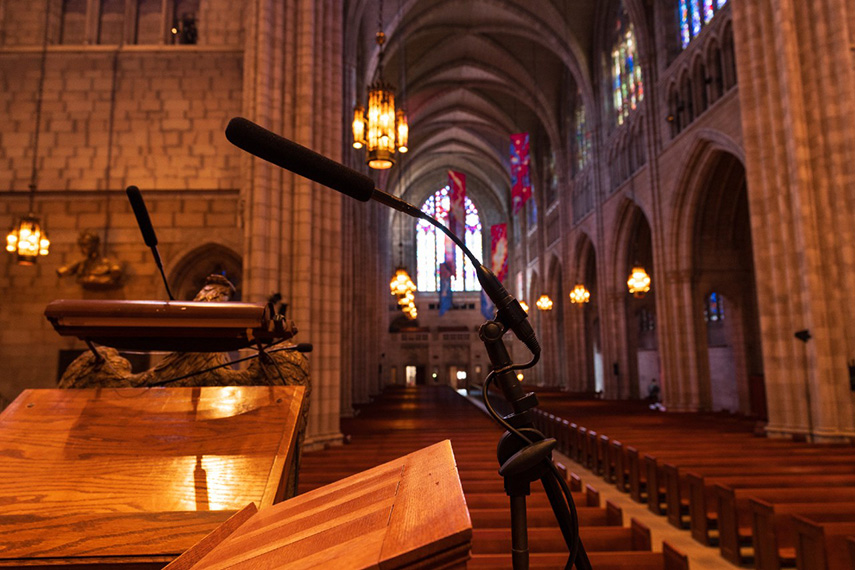

Парк задействованных в часовне микрофонов включает: кардиоидные микрофоны Earthworks FW730, размещенные напротив хоровой секции и применяемые для захвата речи, музыки и хорового пения, микрофоны Audix SCX, D6, MicroBoom и DP5 для захвата звука инструментов в хоровой зоне, микрофоны Audix MICROPOD на гибкой шее на кафедре и две пары стереомикрофонов DPA Microphone 4011C в хоровой секции для звукозаписи. Когда требуется захватить большее количество источников звука, к переносной стойке под кафедрой может быть подключена микрофонная система Earthworks PM40. Дополняет комплект беспроводная микрофонная система Shure Axient с двумя приемниками AD4Q и микрофонами-передатчиками ADX2, ADX1 и TL46B, которые используются по всему залу.

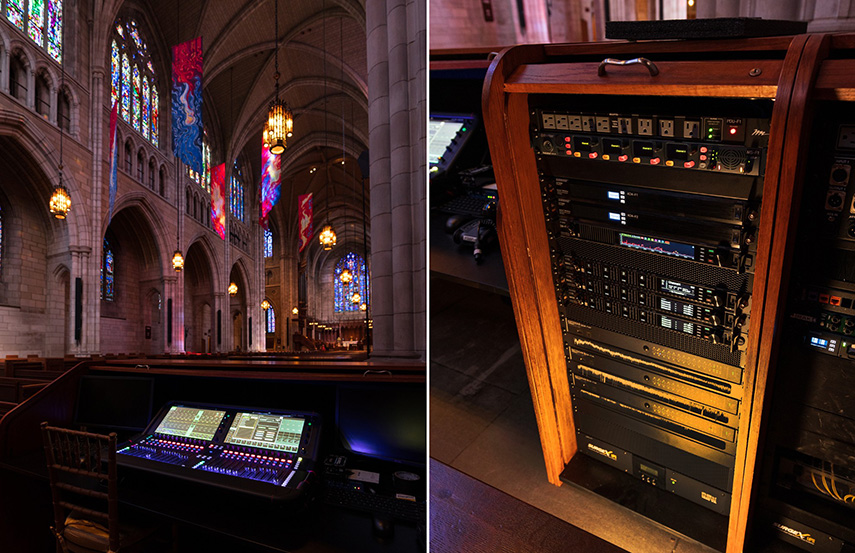

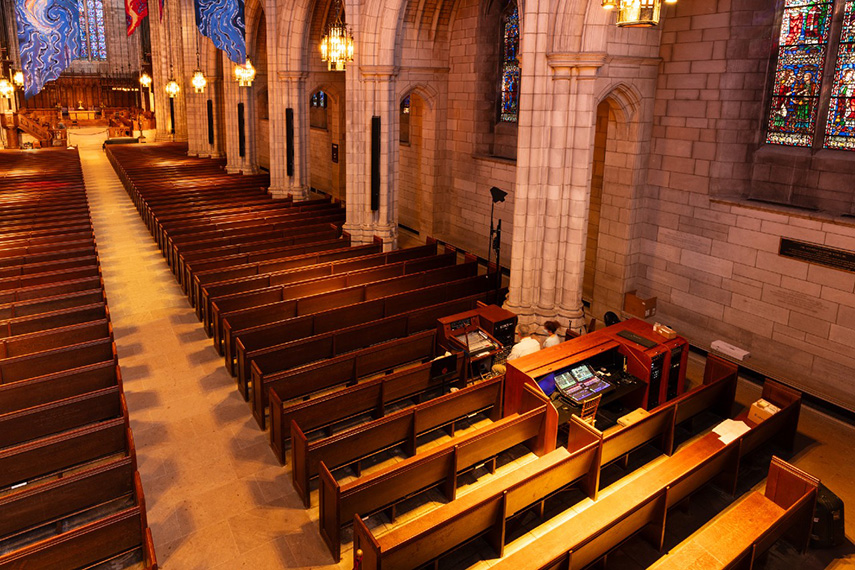

Для микширования и маршрутизации аудиосигналов и управления аудиосистемой в FOH предусмотрена 64-канальная цифровая консоль Allen&Heath Avantis. На всем объекте развернута сеть Dante, позволяющая с низкой задержкой транслировать аудиопотоки между святилищем, хором и алтарем.
Помимо воспроизведения звука, в часовне производится запись контента. Чтобы расширить возможности существующей студии потокового вещания, интегратор инсталлировал 12-ядерный компьютер Apple Mac Pro с цифровой рабочей станцией ProTools и плагинами аудиообработки Waves. В DAW по Dante приходят сигналы от микрофонов. Управлять системой можно, находясь непосредственно в студии и используя для прослушивания пару мониторов Neumann KH80, так и по Dante из FOH.
Вся развернутая AV-инфраструктура допускает контроль оператором и автономную работу. В тендеме с техническим специалистом она предоставляет полные возможности. Если оператора нет, помогут два пользовательских режима управления с запуском базовых сценариев с экрана одной из тач-панелей, размещенных в вестибюле, на кафедре и в других местах.
Довершают инсталляцию система служебной связи Clear-Com с проводными и беспроводными станциями, имеющимися в FOH, ризнице, гримерке хора и студии радиовещания, и вспомогательная система прослушивания ListenTech, позволяющая зрителям подключать наушники к выделенному приемники либо использовать в качестве гарнитуры персональный смартфон.
