Исходные данные
Компания-интегратор Stage Audio Works произвела техническое оснащение новой международной церкви Capital City Church International, которая открылась недавно в административной столице ЮАР, городе Претория. В ней проходят встречи прихожан, музыкальные концерты и ряд других мероприятий, что требует от AV-системы большой универсальности, позволяющей быстро адаптировать пространство под требования различных событий. Развернутую интегратором AV-инфраструктуру высоко оценили не только заказчик, но и экспертная комиссия премии Inavation Award 2022, выбравшая проект победителем в категории House of Worship.
Реализация проекта

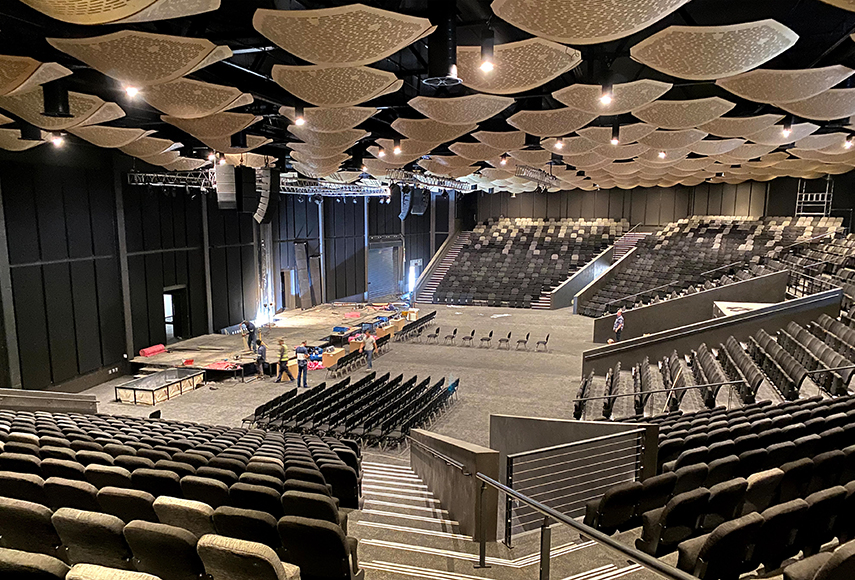

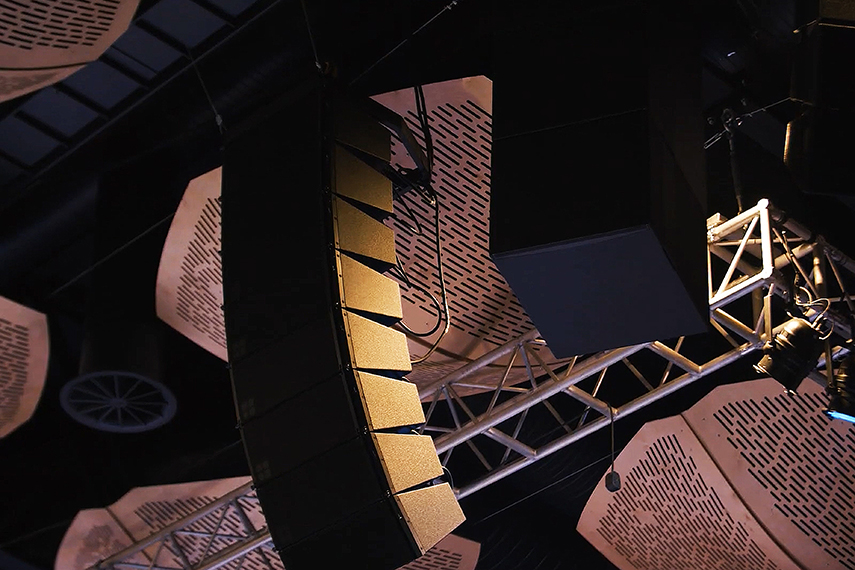

Основные работы были проведены Stage Audio Works в главном зале вместимостью 2500 человек, где специалисты компании развернули систему звукоусиления на базе двух колонн линейных массивов по четыре элемента d&b audiotechnik Y8 и Y12 в каждой, подвешенных слева и справа от сцены, шести колонн из десяти элементов d&b 10AL, работающих в качестве аутфиллов, шести сабвуферов d&b 27-A, подвешенных по три, и напольного массива из шести сабвуферов d&b 21S, осуществляющих низкочастотную поддержку, восьми фронтфилл-громкоговорителей d&b 8S, а также комплекта усилителей d&b 30D. Все используемые в зале источники сигнала поступают на установленную в FOH цифровую микшерную консоль Yamaha CL5. Для повышения разборчивости речи и сокращения времени реверберации до 1,2 секунды в помещении провели акустический расчет, по результатам которого под потолком разместили акустические панели Acoustic Worx.

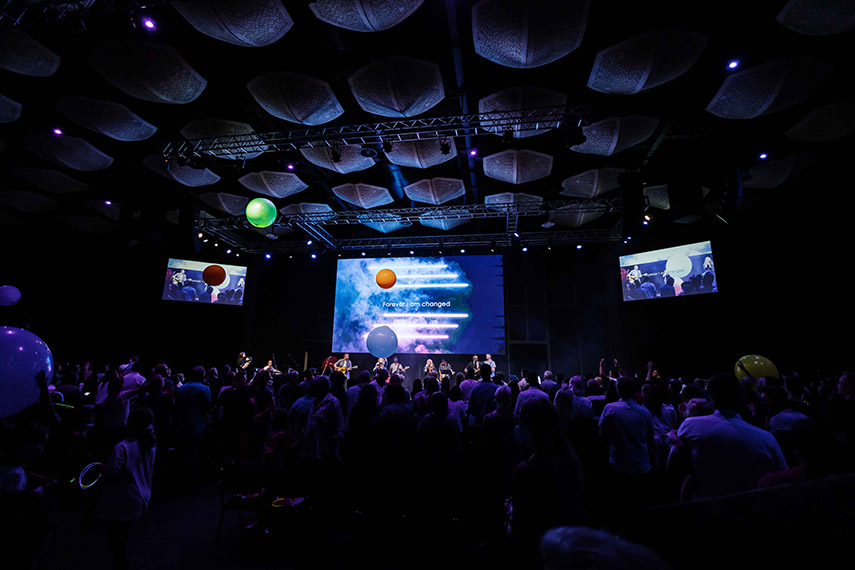

Система видеоотображения зала была организована с помощью экрана, сформированного в конфигурации 16x9 из LED-панелей PixelPlus с шагом пикселя 3,9 мм. В состав системы освещения вошли светодиодные прожекторы Stage Plus RGBW с конвекционным охлаждением и управлением по DMX, способные обеспечить как теплый белый свет, так и различные цвета из палитры RGB.
В нескольких помещениях для собраний и классных комнатах были установлены встраиваемые потолочные громкоговорители Audac CIRA724, QSC AD-6CT и корпусные акустические системы QSC AD-6ST. Для локального вывода на них звука интегратор задействовал настенные интерфейсные панели Attero Tech unD6IO-BT. Они снабжены двумя линейными входами RCA, одним 3,5-миллиметровым линейным стереовходом TRS и поддерживают беспроводной прием звука по Bluetooth с персональных смартфонов.
Для построения централизованной системы управления и распределения Stage Audio Works применил платформу QSC Q-SYS, которая также используется в качестве контроллера освещения, отправляющего DMX-команды прожекторам. Чтобы объединить различные компоненты AV-инфраструктуры, по всему зданию была проложена оптоволоконная сеть с Ethernet-коммутаторами. Таким образом, аудиосигналы на громкоговорители во всех помещениях могут отправляться как централизовано для воспроизведения фоновой музыки, так и локально для вывода соответствующего аудиоконтента при проведении различных мероприятий.
Дополнили все это кастомные тач-панели на базе Windows, размещенные во всех помещениях и общественных местах. Они питаются по PoE, снабжены выходами HDMI, что позволяет использовать их в качестве медиаплееров для проигрывания видео, и предоставляют инструменты для локального управления AV-системой.
Отзыв интегратора
Комментирует Натан Ихленфельдт, технический директор Stage Audio Works:
«Учитывая универсальность применения главного зала, где поочередно проходят концерты и выступления пасторов, от системы звукоусиления требовалось обеспечить одновременно и высокий запас громкости, и хорошую разборчивость речи. Правильно проведенный инженером-акустиком расчет и грамотно спроектированная конфигурация помогли нам добиться равномерной частотной характеристики и впечатляющего уровня звукового давления по всему помещению.
Отдельно я бы отметил применение тач-панелей на Windows. В отличие от классических пользовательских интерфейсов, они предоставляют гораздо больше возможностей, позволяя, например, воспроизводить видео. К тому же, с их помощью мы смогли реализовать еще одно из требований заказчика - простоту управления развернутой AV-инфраструктурой, справиться с которой могут даже сотрудники церкви без специализированных технических знаний».
