Храм Воскресения Христова стал крупнейшим проектом на Biamp Vocia

Храм Воскресения Христова стал крупнейшим проектом на Biamp Vocia

Общая информация о проекте

Страна, город
Россия, Одинцовский район Московской области

Разработчик проекта
Компания «Авилекс», при содействии компании «АРИС»

Заказчик
Правительство РФ

Место
Храм Воскресения Христова в парке «Патриот»

Исходные данные

22 июня состоялось открытие грандиозного Храма Воскресения Христова в парке «Патриот». Храм посвящен 75-летию Победы в Великой Отечественной войне, а также ратным подвигам русского народа в принципе. Масштабы здания впечатляют: высота храма вместе с крестом составляет 95 метров, а сам он способен вместить до 6 000 человек. В состав комплекса входит музей под открытым небом Поле Победы — собирательный образ сражения под Москвой в 1941 году и интерактивный музей-галерея «Дорога памяти».

Системным интегратором проекта, как и других объектов парка «Патриот», выступила компания «Авилекс», перед которой была поставлена задача - качественно и в короткие сроки оснастить системой звукоусиления территорию перед храмом и мультимедийный музейный комплекс «Дорога памяти 1418». Компания «АРИС» осуществляла консультационные услуги, разработку технического задания, проектирование технологических систем и поставку необходимого оборудования.

Реализация проекта

Для маршрутизации и обработки сигналов использовалась платформа Biamp Vocia. Система поддерживает более 100 зон, работающих в гибком перестраиваемом режиме. Система была выбрана еще три года назад, когда парк «Патриот» открывал свои первые локации. Это масштабируемая система оповещения, к которой можно безболезненно добавлять новые блоки (производитель называет их «миры»), когда объект разрастается. Добавляются «миры» на горячую, основная система продолжает в это время работать. Парк «Патриот» — один из самых больших проектов, реализованный на системе Vocia в мире. Инженеры «Авилекса» и «Ариса» уверены: по части больших проектов конкурентов у Vocia нет.

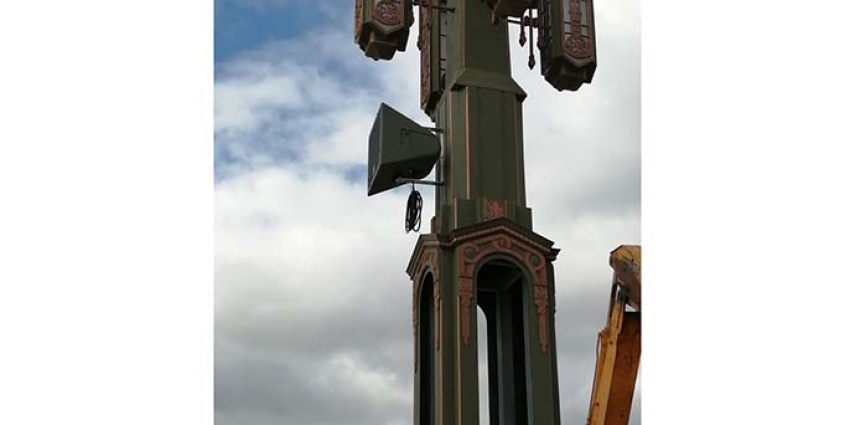

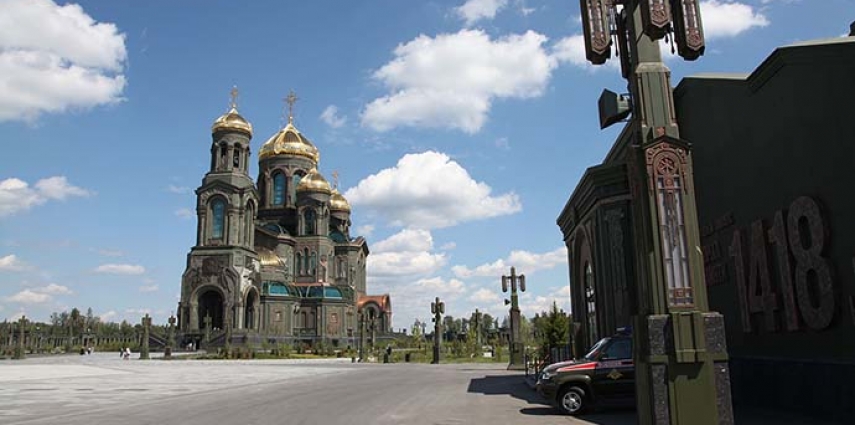

Для озвучивания Поля Победы, «Дороги Памяти» и прихрамовой территории интегратором было поставлено около 600 громкоговорителей RCF. Размер озвучиваемой уличной территории, где находятся люди во время служб, составляет 300 х 1500 метров. Звук на улице обеспечивают всепогодные громкоговорители P-серии, усиленные стадионными системами HL, всепогодные звуковые колонны CS 6940 и рупоры HD 3216T. «Дорога Памяти» озвучена корпусными громкоговорителями MR 33T. В мультимедиа-зоне, где посетители могут посмотреть архивные видеоматериалы времен ВОВ, установлена микшерная система DiGiCo S31 с интерфейсным модулем D2-Rack. Для мобильного использования предусмотрены два комплекта RCF EVOX12 и радиосистемы beyerdynamic TG500. Общее, суммарное количество громкоговорителей Парка Патриот на май 2020 года составило более 2000 шт.

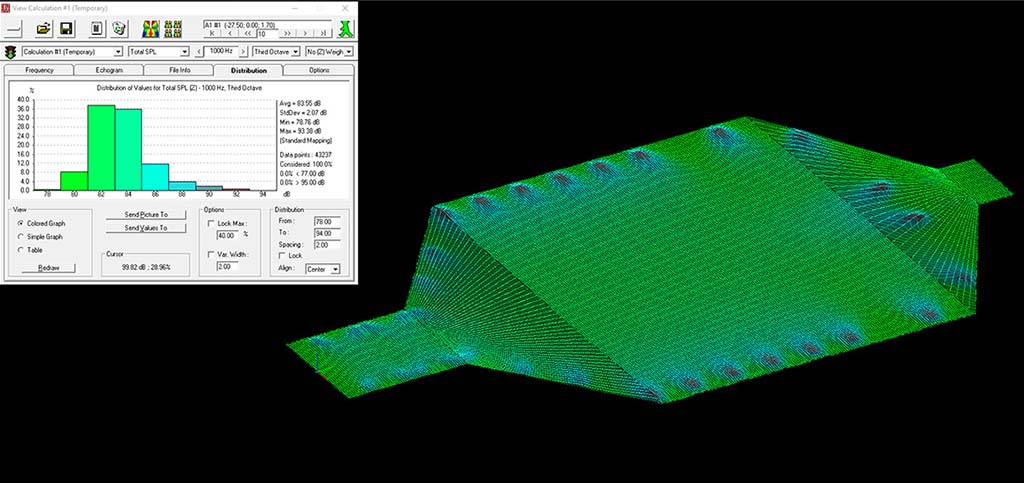

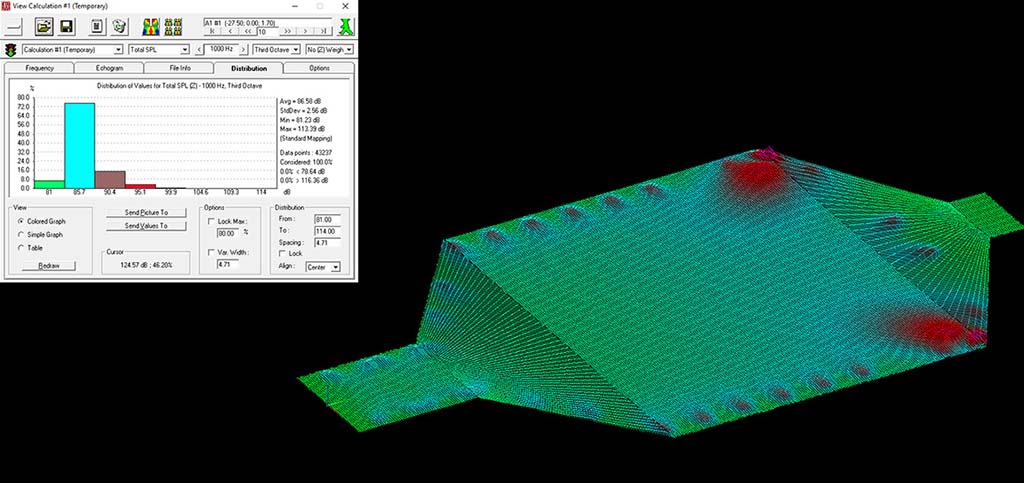

Расчет звукового давления на прихрамовой территории:


Нажмите на картинку для её увеличения

Хроника строительства Главного храма Вооруженных Сил Российской Федерации:

Общий список инсталлированого звукового оборудования:

Производитель Модель Описание Кол-во
Biamp Tesira SERVER-IO Цифровой сетевой сервер с одной DSP-2 картой. Без AVB карты. 1
Biamp Tesira SERVER-IO AVB Цифровой сетевой сервер с одной картой AVB-1 и одной DSP-2 картой (расширение до 3). 2
Biamp Tesira TEC-1s Cенсорная панель управления c OLED дисплеем. Регулировка громкости, выбор каналов, пресетов и других функций. Питание от PoE. 1
Biamp TesiraFORTE DAN AI Цифровая аудиоплатформа. 12 аналоговых входов, 8 аналоговых выходов, 8 цифровых аудиоканалов через USB, 32х32 цифровых аудиоканала по Dante, 4 контакта GPIO, порт RS-232, управление и настройка через Ethernet. OLED дисплей, высота 1U. 1
Biamp Vocia VA-8600c Цифровой многоканальный усилитель мощности для работы в сетях Ethernet по протоколу CobraNet® с процессором DSP. 11
Biamp Vocia AM-600c Плата усилителя мощности 600Вт с контролем изоляции линии заземления для установки в VA-8600с. Выходная мощность до 600 Вт (номинал), назначение в ПО режима работы платы и выходной мощности. Работа с низкоомной нагрузкой или 70/100 В. Выходная мощность регулируется с шагом 100 Вт. 50
Biamp Vocia MS-1e Сервер сообщений для использования в системах Biamp Vocia. 3
Biamp Vocia VI-8 Сетевой расширитель аудиовходов на 8 каналов (для подключения пейджинговых микрофонов с кнопкой Push-to-Talk) для работы в сетях Ethernet по протоколу CobraNet. Встроенный DSP процессор. Порт RJ45. 5
Biamp Vocia VO-4 Сетевой расширитель аудиовыходов на 4 канала для работы в сетях Ethernet по протоколу CobraNet. Встроенный DSP процессор. Порт RJ45. Разъемы Phoenix. 4 логических входа/выхода. Рабочий диапазон чаcтот 20 Гц - 20 кГц. 24 бит (48 кГц) ЦАП. 3
Biamp Vocia DS-10 Настольная пейджинговая станция с цифровой клавиатурой на 999 сценариев предназначена для работы в сетях Ethernet по протоколу CobraNet. Встроенный DSP процессор. Память для записи сообщения. Назначение 4 гонгов для различных приоритетов. Переключаемый идентификатор устройства. Контроль работоспособности капсюля. Порт RJ45. LCD дисплей. 6
Biamp Audia EXPI/O-2 Модуль расширения на 2 mic/line аналоговых аудио входов и 2 аналоговых аудио выходов для работы в CobraNet. 2
Biamp Vocia VO-4e Модернизированная версия сетевого расширителя аудиовыходов на 4 канала для работы в сетях Ethernet по протоколу CobraNet. Встроенный DSP процессор. Встроенная память для экстренных сообщений. Работа совместно с ELD-1 и ANC-1. Резервирование. Два порта RJ45. 4 логических входа/выхода. Рабочий диапазон чаcтот 20 Гц - 20 кГц. 20 бит (48 кГц) ЦАП. 5
Biamp Vocia LSI-16e Сетевое интерфейс для интеграции панели пожарной сигнализации с платформой Vocia, управляет аварийными ситуациями. Питание по кабелю Ethernet (PoE - 802.3af Class 3), от блока питания и аккумулятора 24 В для резервирования. До 20х независимых зон экстренного оповещения. 1
Biamp Vocia LSI-16 Сетевое интерфейс для интеграции панели пожарной сигнализации с платформой Vocia, управляет аварийными ситуациями. Питание по кабелю Ethernet (PoE - 802.3af Class 3), от блока питания и аккумулятора 24 В для резервирования. До 4х независимых зон экстренного оповещения. 1
Biamp Vocia CI-1 Вспомогательный модуль для работы с LSI-16/LSI-16e. Используется для объединения панели пожарной сигнализации с LSI-16/LSI-16e, тестирования и расширения функционала системы. Обязателен в инсталляции для соответствия EN54-16. 1
beyerdynamic TG 500DR Двухканальный UHF-приемник радиосистемы TG 500. 2
beyerdynamic TG 500H-D Ручной передатчик с динамическим капсюлем TG V50 (кардиоида, 50 Гц - 17 кГц) для серии TG 500. 4
beyerdynamic DT 240 PRO 34 ohms Компактные накладные наушники. 7
EUROMET AG/X 00622 Напольная микрофонная стойка-"журавль", черного цвета, полиамидное основание. 15
EUROMET BS/52-TE Стойка для громкоговорителей до 30кг, с треногой, алюминий серебристого цвета. 2
EUROMET 13435 Chorus Напольная студийная микрофонная стойка - "журавль". 5
EUROMET A/84-R Напольная микрофонная стойка с круглым основанием, хромированная. 4
RCF EVOX 12 Мобильная активная двухполосная акустическая система типа "сабвуфер+сателлит". 4
RCF P 3115T Всепогодная коаксиальная двухполосная акустическая система с широкой дисперсией. 50
RCF HL 2290 Двухполосная рупорная АС (IP55), частотный диапазон 60 Гц - 20 кГц, импеданс 8 Ом, макс. давление 141 дБ. 2
RCF CS 6940EN Всепогодная звуковая колонна, выполненная в компактных размерах. 88
RCF HD 3216T Всепогодный рупорный громкоговоритель. 252
RCF MR 33T Корпусной громкоговоритель. 150
RCF C 3108-96 Двухполосная АС, частотный диапазон 70 Гц -20 кГц. 9
RCF C 3110-126 Двухполосная АС, частотный диапазон 70 Гц -20 кГц. 6
RCF IPS 1700 Усилитель мощности, класс H, 2 x 450 Вт RMS/4 Ома, 2 x 330 Вт RMS/8 Ом. 9
RCF IPS 700 Усилитель мощности, класс AB, 2 x 250 Вт RMS/4 Ома, 2 x 150 Вт RMS/8 Ом. 2
RCF L 2406T Компактная 3-полосная колонна для инсталляций. 2
RCF MQ 60H B Двуxполосный корпусной громкоговоритель 5"+2x1", (100 В). 4
RCF MR 44T Корпусной громкоговоритель 5"x0,5", (100 В). 4
RCF UP 2082 2x канальный усилитель мощности, 2x80 Вт. 2
DiGiCo X-S31-D2-B Цифровая микшерная система DiGiCo S31 + D2-Rack. 1
DiGiCo MOD-D2R-AES-O Карта для D2-Rack, 8 AES цифровых выходов, разъемы xLR. 1
DiGiCo MOD-D2R-DAC Карта для D2-Rack, 8 аналоговых выходов, разъемы xLR. 1
DiGiCo MOD-DMI-DANTE Цифровой интерфейс Dante 64-канала для слота DMI. 1
DiGiCo MOD-DMI-MADI-B Двойной BNC MADI-интерфейс для слота DMI. 1
Clock Audio C 303W-D Подвесной трехэлементный микрофонный массив. 8
