Исходные данные
Компания LTM произвела техническое оснащение средней специальной музыкальной школы «Сириус» на базе Образовательного фонда «Талант и успех». Интегратор выполнил разработку проекта, производство оборудования индивидуального изготовления, поставку импортной продукции и монтаж. Над созданием качественной естественной акустики пространства работала компания Nagata Acoustics под руководством всемирно известного специалиста в этой области Ясухисы Тойоты.
Реализация проекта
В рамках проведенных работ на объекте были реализованы системы звукоусиления, видеоотображения, технологического телевидения, оповещения и постановочного освещения, оборудована студии звукозаписи и установлена механика сцены (в концертном, камерном и репетиционном залах).

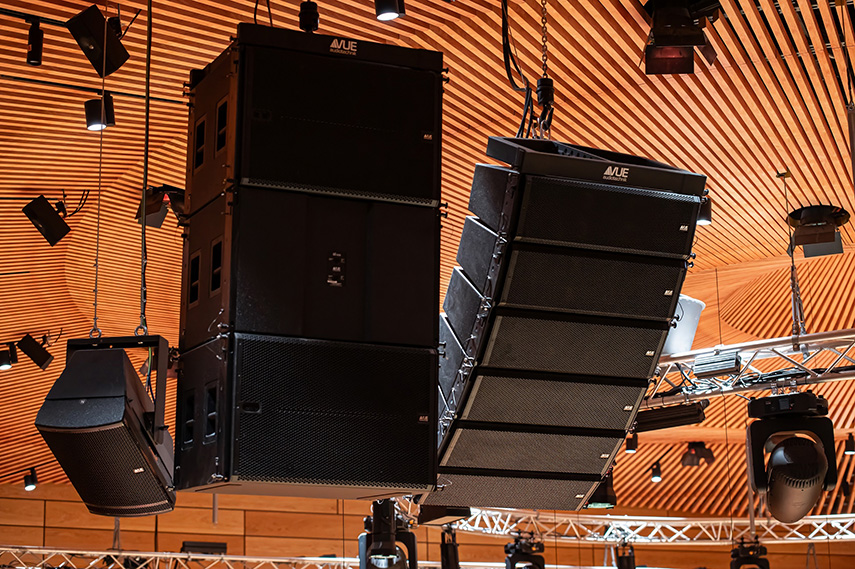

Система звукоусиления концертного и репетиционного залов предназначена для проведения культурно-массовых мероприятий. Она включает портальные акустические системы, линейные массивы, сценические мониторы и систему окружающего звука бренда VUE Audiotechnik. В качестве микшерной консоли выбрана Midas Heritage-D, расширенная картой Dante для подключения внешних приборов с цифровыми аудиовыходами и связи с интерфейсами, установленными в студиях звукозаписи. Система маршрутизации построена на стейджбоксах Midas DL153 и DL155, которые через специальный двунаправленный конвертер Klark Teknik DN9680 объединяются в аудиосеть AES50.
Для каждого зала оборудована отдельная студия звукозаписи. В них применяются аудиоинтерфейсы RME с картой Dante, рабочие станции на базе AppleSiliconM2 Ultra, укомплектованы плагинами UAD, Waves, FabFilter, NativeInstruments и DAW (цифровая звуковая рабочая станция) Magix SequoiaPro. Управление ей доступно с контроллеров компании AVID.
Радиомикрофонные системы бренда JTS укомплектованы ручными передатчиками, бодипаками, сетевыми зарядными станциями и комплектом аксессуаров. Помимо этого, используются капсюли для ручных передатчиков и проводные микрофоны Shoeps, Neumann, Nevaton, СОЮЗ, Октава, Sennheiser и Shure. Под них подобраны аксессуары и стойки. Подвесные микрофоны подвешены на управляемую по сети систему электролебедок Movicom Reelers.

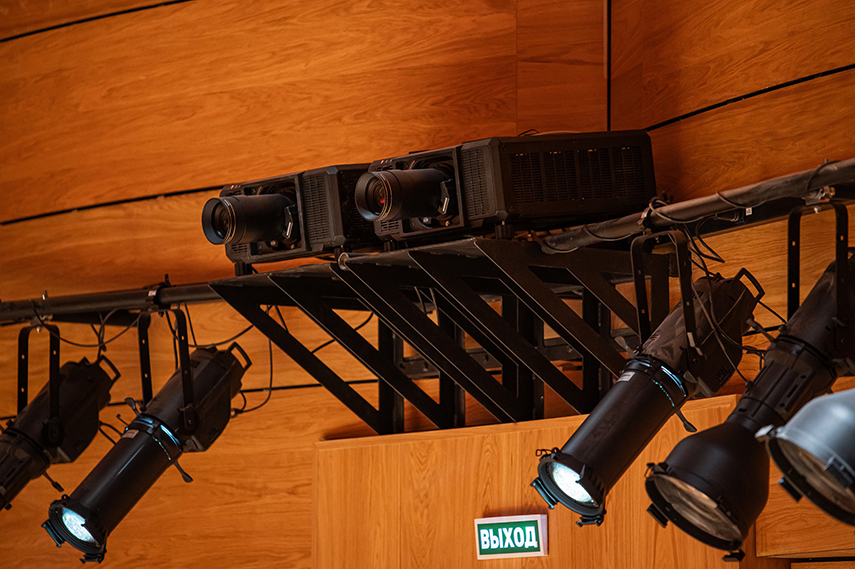

Ядром системы распределения сигналов является шасси Kramer (16×16). Видео с него подается на проектор Panasonic PT-RQ25KE, который установлен в концертном зале и на проектор PT-REQ 12 в камерном зале. Оборудование системы технологического телевидения представлено коммутатором Blackmagic Design VHUBSMART6G1212. В него приходят видеосигналы от PTZ-камер Panasonic AW-UE150KEJ8, размещенных в концертном и камерном залах. С коммутатора сигнал подается на мониторы HDL-SMTV4K12G2, видеоконвертер BDLKWEBPTR4K для стриминга в разрешении HD или Ultra HD и на устройство видеозахвата Blackmagic Design BDLKUL SD MINI 4K.
В качестве системы служебной связи применяются стационарные и беспроводные станции компании ТРАКТ. Для объединения аудиосигналов в общую аудиосеть здесь также предусмотрено расширение Dante.
Система трансляции организована на основе цифрового аудиопроцессора Xilica Solari FR1, в который устанавливается необходимое количество входных/выходных плат и интерфейс расширения Dante. На приемной стороне в помещениях с источниками звука и административных пространствах есть транскодеры Dante. Они декодируют цифровые аудиосигналы в аналоговые и замыкают на себя микрофоны, плееры и другое необходимое оборудование. Система представляет собой локальную сеть TCP/IP.
Трансляционные зоны оснащены громкоговорителями брендов ABK и SVS Audiotechnik. Для местной регулировки громкости предусмотрены аттенюаторы ABK, расположенные на стене рядом со входом. Проектом предусмотрено четыре трансляционных зоны: артистическая, техническая, административная и рекреация.

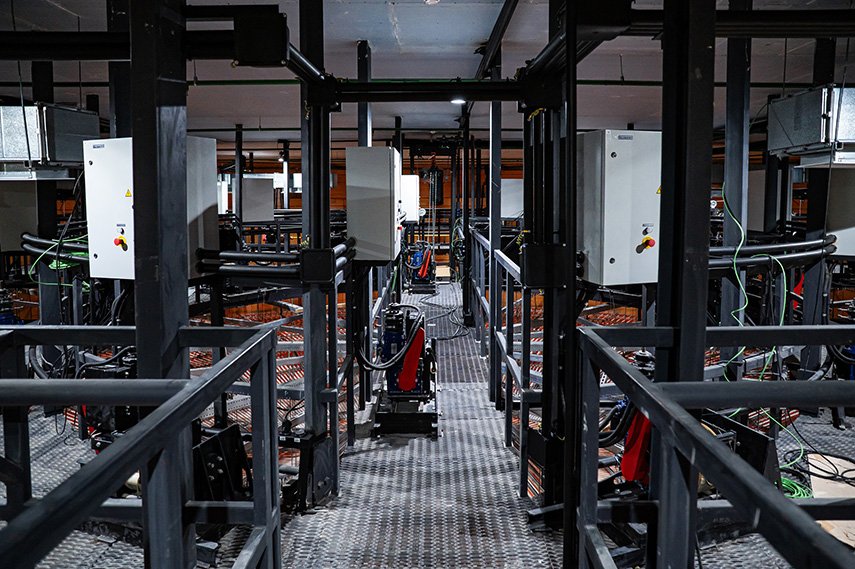

Механическое оборудование бренда XLine для большого концертного зала было изготовлено на собственном производстве LTM. Алюминиевые фермы по периметру сцены поднимаются с помощью вальной лебедки с постоянной точкой выхода каната ЛТШВП-6,2-4-16-600-0,3-3,0. Они имеют четыре точки подвеса и могут выдерживать нагрузку до 600 кг. На мостках установлены приводы с кронштейнами для светового и звукового оборудования. Центральные фермы поднимаются с помощью четырех индивидуальных лебедок ЛТ.ИП-6,2-1-16-150-0,5-1,5. Управлять подъемом и спуском можно с пульта управления XLine ПСМК-20, где есть кнопки для контроля работы лебедок, а также место для подключения дополнительного оборудования. В случае экстренной ситуации предусмотрена возможность остановки электроприводов с помощью кнопок «Стоп», расположенных на шкафах и пульте управления.
Парк постановочного освещения обеспечивает качественный художественный, сценический свет при любых конфигурациях площадки, организуемой в объеме концертного и репетиционного залов, в том числе дежурное и рабочее освещение в зоне концертного зала.

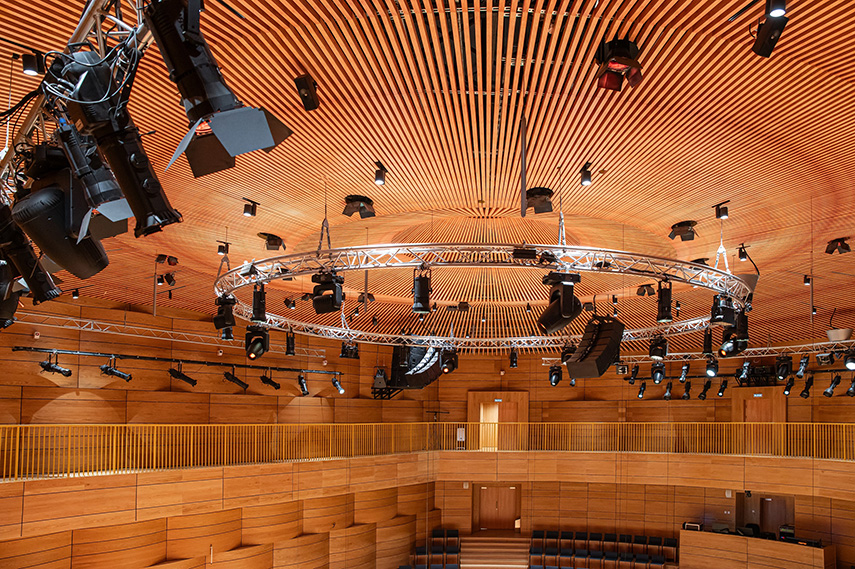

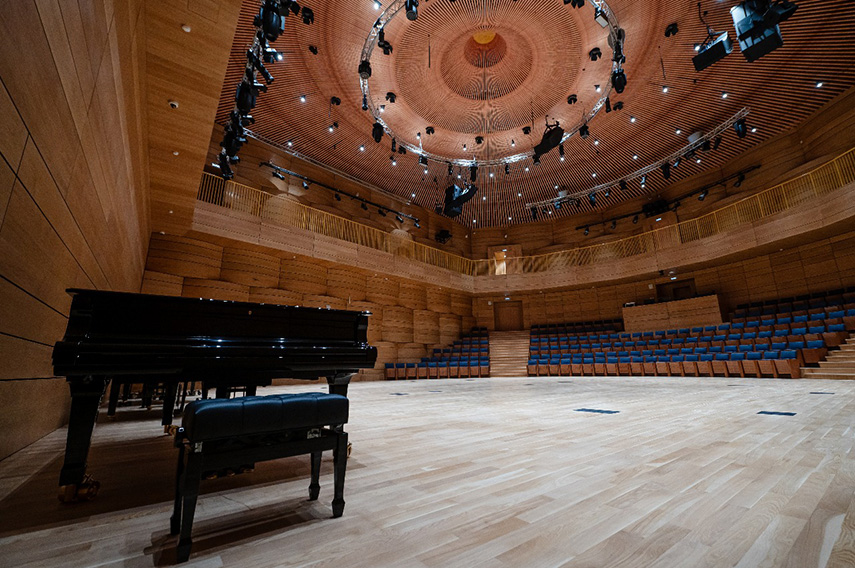

Верхнее освещение сцены концертного зала включает включает круговую софитную ферму и светильники в проемах потолка над сценой, которые обеспечивают контражурное, рисующее и эффектное освещение по всем сценическим планам. Оно реализовано на базе приборов полного движения Prolights Astra Profile600IP, приборов полного вращения WASH19PIX (типа Wash) и прожекторов ROBE RobinParFect 150 RGBW. На выносной дуговой софитной ферме и балконе размещены приборы Prolights Astra Profile600IP, WASH19PIX и профильные прожекторы EclProfile CT+BK. Эти же модели прожекторов применяются для освещения галереи по периметру сцены.

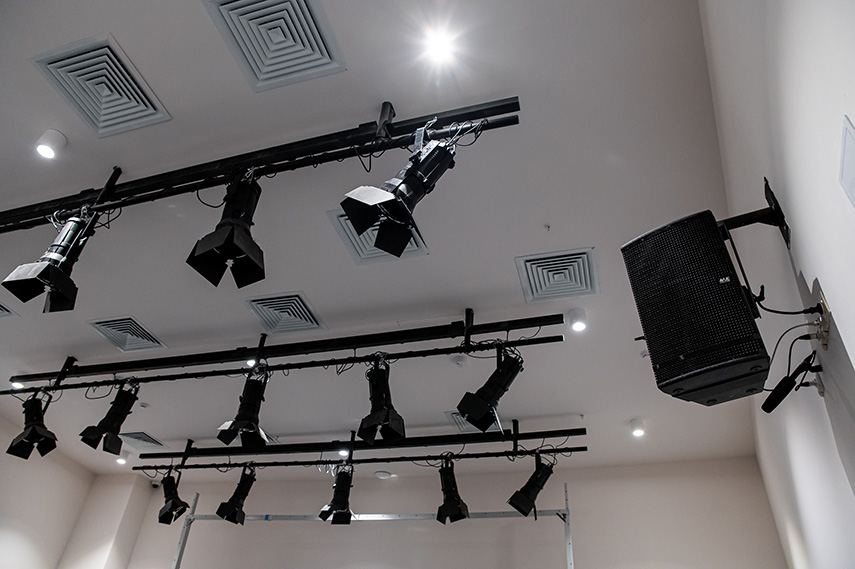

Верхнее освещение сцены репетиционного зала включает три софитные фермы над сценой, которые при помощи прожекторов ROBE RobinParFect 150 RGBW обеспечивают контражурное, рисующее и эффектное освещение по всем сценическим планам.
Управление комплексом постановочного оборудования осуществляется с помощью пульта ROADHOG 4-21. В туровом рэковом шкафу R1 размещен коммутатор SNR-S2989G-24TX и пульт управления нерегулируемыми цепями SWC-TS15D. Управление постановочным освещением репетиционного зала производится с пульта HEDGEHOG 4X.
