Исходные данные
Филиал Национального центра «Россия» в Красноярске — современное общественно-выставочное пространство площадью более 40 000 м². Комплекс объединяет 21 тематическую локацию, посвященную прошлому, настоящему и будущему региона, и принимает выставки, лекции, конференции, творческие встречи и официальные мероприятия. В рамках проекта по оснащению объекта системный интегратор «АВТ Восток» реализовал мультимедийную инфраструктуру, способную поддерживать мероприятия разных форматов. Ключевым вызовом стали крайне сжатые сроки выполнения, что потребовало точной координации поставок, монтажных работ, настройки и комплексного тестирования всех сценариев эксплуатации. Поставщиком оборудования выступила компания «Хай-Тек Медиа».
Реализация проекта
В основу мультимедийного комплекса легла технология HDBaseT, обеспечивающая надежную передачу аудио, видео и управляющих команд на значительные расстояния с минимальными задержками. Коммутация и распределение сигналов реализованы на управляемом оборудовании ATEN, что позволило сформировать гибкую и масштабируемую инфраструктуру для подключения источников контента, средств отображения, камер и операторских рабочих мест.
Все ключевые функции объединены в централизованную систему управления Crestron. С сенсорных панелей операторы могут быстро запускать готовые сценарии мероприятия, выбирать источники сигнала, контролировать отображение, камеры, звук и презентационное оборудование. Это снижает требования к технической подготовке персонала и дает возможность оперативно адаптировать помещения под текущую задачу.
Система звукоусиления построена на основе цифровых аудиопроцессоров Biamp. В общественных пространствах установлены подвесные громкоговорители Biamp P6-SM, обеспечивающие равномерное покрытие. Передача аудиосигналов организована по протоколу Dante, благодаря чему аудиосеть легко расширяется. Оборудование без встроенной поддержки Dante интегрируется через адаптеры Audinate.

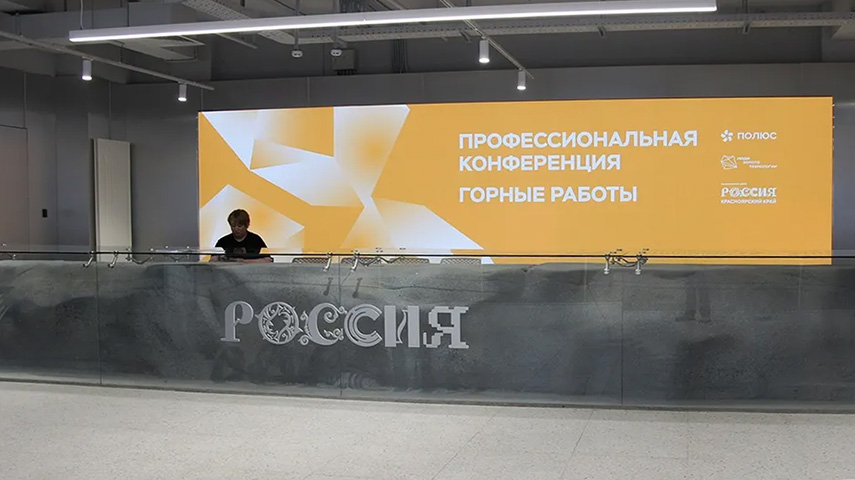

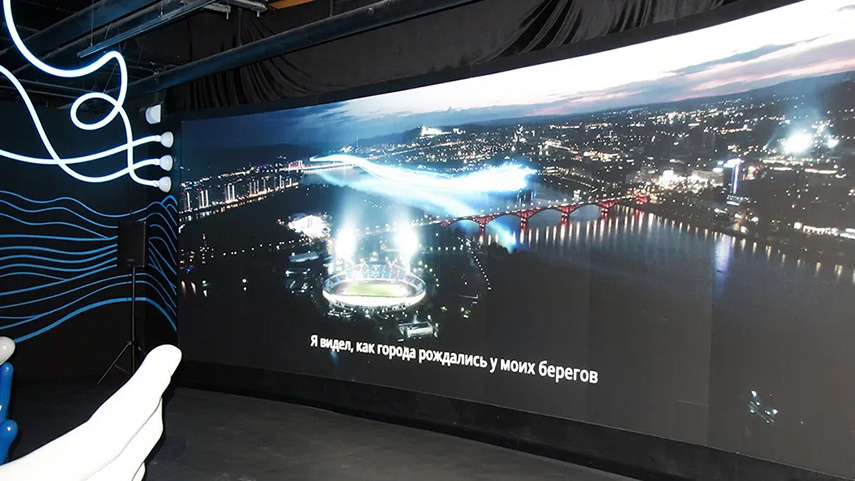

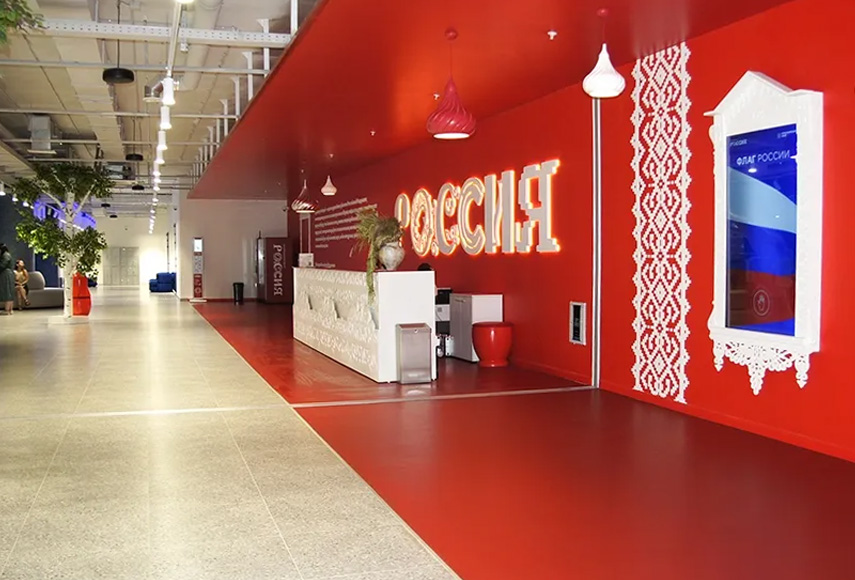

Система Digital Signage в общественных и экспозиционных зонах реализована на базе платформы SpinetiX. Заказчик получил единый интерфейс для управления отдельными дисплеями, группами экранов и видеостенами, а также возможность централизованной публикации материалов, автоматизации расписаний и более 250 готовых виджетов для создания контента. Платформа поддерживает воспроизведение файлов из сетевых источников, включая облачные хранилища. Для демонстрации контента в общественных зонах установлены коммерческие дисплеи LG 50UN640S, рассчитанные на продолжительную ежедневную эксплуатацию, а во входной зоне размещен светодиодный экран Absen K1.8 V3 размером 7,5 × 2,5 м.

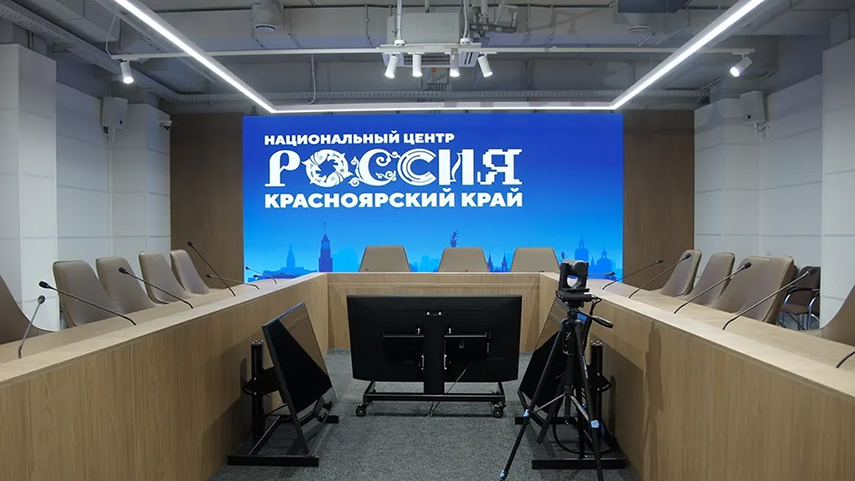

Конференц-залы центра оснащены мультимедийным комплексом для проведения очных, гибридных и дистанционных мероприятий. Главным средством отображения в них является светодиодный экран Absen K1.8 V3 под управлением контроллера NovaStar. Дублирование информации в каждом помещении выполняет дополнительный профессиональный дисплей LG 50UL3J-M. Для видеоконференцсвязи и протоколирования мероприятий доступны PTZ-камеры Lumens VC-TR60A PB (по две в каждом зале). Запись, хранение, трансляция и удаленный доступ к видеоматериалам реализованы с помощью медиапроцессора Lumens LC-200. Проводное подключение ноутбуков участников собраний производится через настенные передатчики ATEN VE2812AEUT-AT-G, бепроводное ― с помощью презентационных коммутаторов WyreStorm SW-220-TX-W и передатчиков APO-DG1 с портами USB-C.
Для выступлений спикеров каждый зал оборудован беспроводной микрофонной системой Shure Microflex Wireless с комплектом поясных бодипаков, ручных передатчиков с капсюлем SM58, миниатюрных головных и петличных микрофонов, что позволяет подобрать оптимальное решение для лекций, панельных дискуссий, интервью и презентаций. Упростить проведение мероприятий со множеством выступающих помогают мобильные конференц-системы Televic D-Cerno. Управление всеми АВ-системами выполняется с сенсорной панели Crestron TS-1070-B-S. Рабочие места операторов оснащены видеокоммутаторами ATEN CAMLIVE PRO 4K, допускающими подключение нескольких HDMI-источников к системам видеозахвата и трансляции.
Переговорные комнаты для совместной работы, совещаний, презентаций и видеоконференций получили профессиональные дисплеи LG 86UL3J-B большой диагонали. Вывод контента на экраны осуществляется с помощью коммутаторов WyreStorm SW-640L-TX-W с беспроводными передатчиками APO-DG2-PRO. Для видеоконференций и записи встреч в каждом помещении имеются PTZ-камера Lumens VC-TR60A PB, видеокоммутатор ATEN CAMLIVE PRO 4K и медиапроцессор Lumens LC-200. Захат речи во время обсуждений выполняют беспроводные микрофонные системы Shure с ручными передатчиками MXW2/SM58.

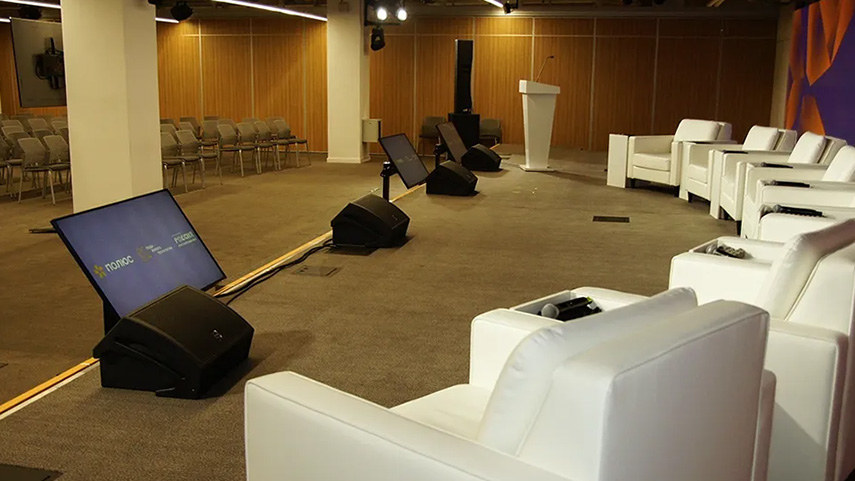

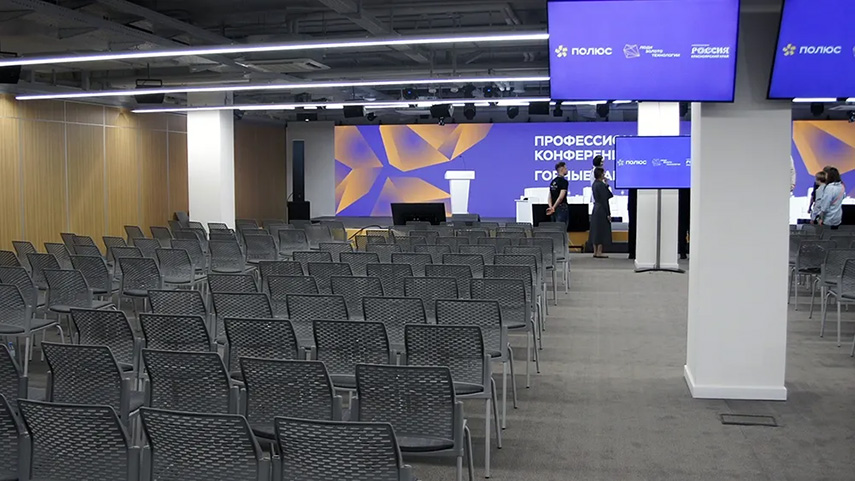

Мультиформатный зал создан как универсальная площадка для крупных деловых, образовательных и общественных мероприятий. Основой системы видеоотображения в нем стал светодиодный экран Absen K1.8. На колоннах размещены дублирующие дисплеи LG 55UL3J. Для выступающих предусмотрены панели LG 50UL3J. Съемка в помещении производится с помощью двух PTZ-камер Lumens VC-TR60A PB.

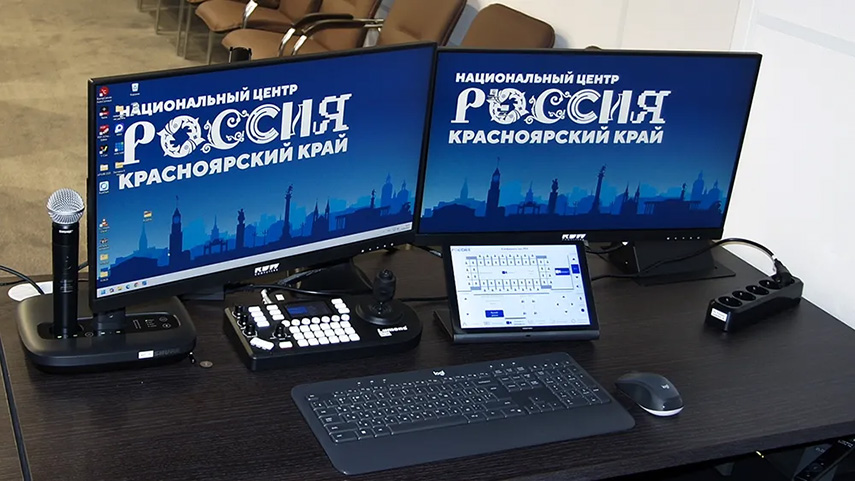

Гибко формировать видеопотоки для записи, вывода на экраны и трансляций позволяет рабочее место оператора с видеокоммутатором ATEN CAMLIVE PRO 4K. Свободу перемещения выступающих и качественный захват речи обеспечивает беспроводная микрофонная система Shure ULXD с головными, петличными и ручными микрофонами. За обработку и сведение аудиосигналов отвечает цифровая микшерная консоль Allen&Heath DLIVE. Для проведения конференций и дискуссий в зале может использоваться мобильная конференц-система Televic Plixus, а также система синхронного перевода с ИК-распределением, поддерживающая пять языков и одновременное обслуживание до 360 слушателей.
