Исходные данные

Московский государственный университет имени М.В. Ломоносова (МГУ) поручил компании Center создать мультимедийный комплекс для актового зала главного здания, где проводятся встречи с лидерами зарубежных стран, знаменитыми учеными и космонавтами, заседания международных съездов и конференций, церемонии вручения дипломов и концерты. От интегратора требовалось в сжатые сроки выполнить проектирование, поставку, монтаж и настройку всего комплекса. За акустический расчет и поставку основного комплекта оборудования отвечала ГК DIGIS. Проектор, экран и системы управления предоставила компания AUVIX.

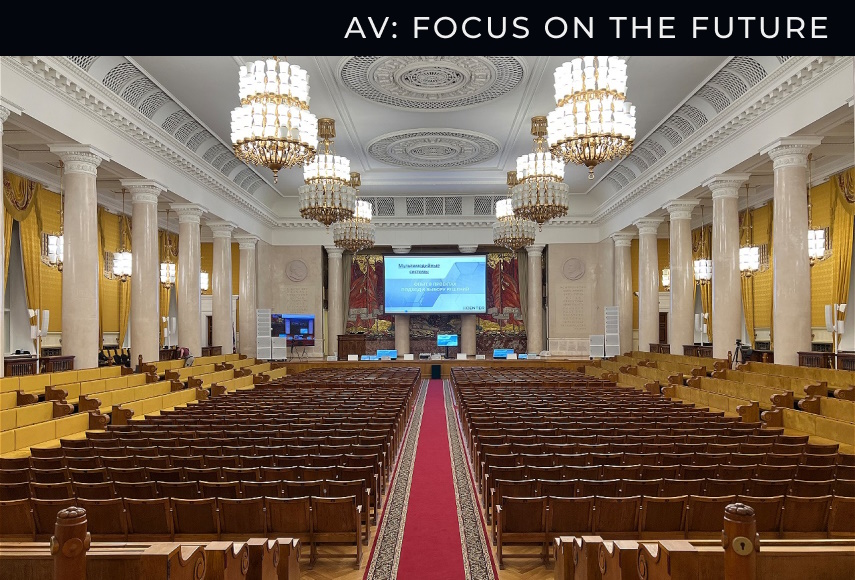

Актовый зал МГУ был создан в 1949 – 1953 годах, имеет вместимость 1500 человек и является объектом культурного и исторического наследия, охраняемым государством. Реконструкция его архитектурной части была проведена в 2020 году, но оснащение видео- и аудиосистемами при проведении работ реализовано не было, из-за чего МГУ регулярно сталкивался с необходимостью периодической аренды прокатного оборудования, которое не учитывало особенности помещения и формат проводимых мероприятий.

Чтобы исключить постоянную аренду с растущими затратами было принято решение создать собственный мультимедийный комплекс. При его реализации требовалось адаптировать помещение под различные типы событий и по возможности скрыть всю аппаратуру, сохранив естественный облик зала. Первым шагом стало проектирование и согласование с Департаментом культурного наследия, после чего были утверждены основные технические решения, методы монтажа и перечень оборудования. Общий срок выполнения работ составил 6 месяцев (07.2023 – 02.2024 гг.), а бюджет проекта – 90 млн рублей.

Реализация проекта

Для создания мультимедийного комплекса между актовым залом, серверной, звукооператорской, помещением отдыха президиума, экраном и фойе провели коммуникации и развернули различные мультимедийные системы.

Одним из самых сложных этапов был выбор решения для системы звукоусиления. Зал с размерами 45 × 30 метров и высотой потолков около 12 метров требовал обеспечения разборчивости речи как на основных посадочных местах, так и в президиуме и на боковых балконах. Сложность добавляли массивные колонны по периметру и невозможность подвеса акустических систем, так как облик объекта культурного наследия должен был остаться без изменений.

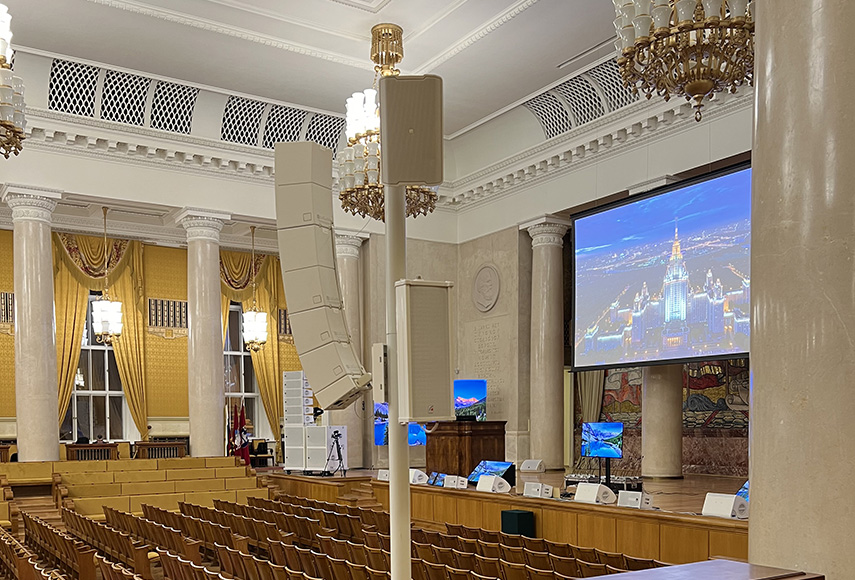

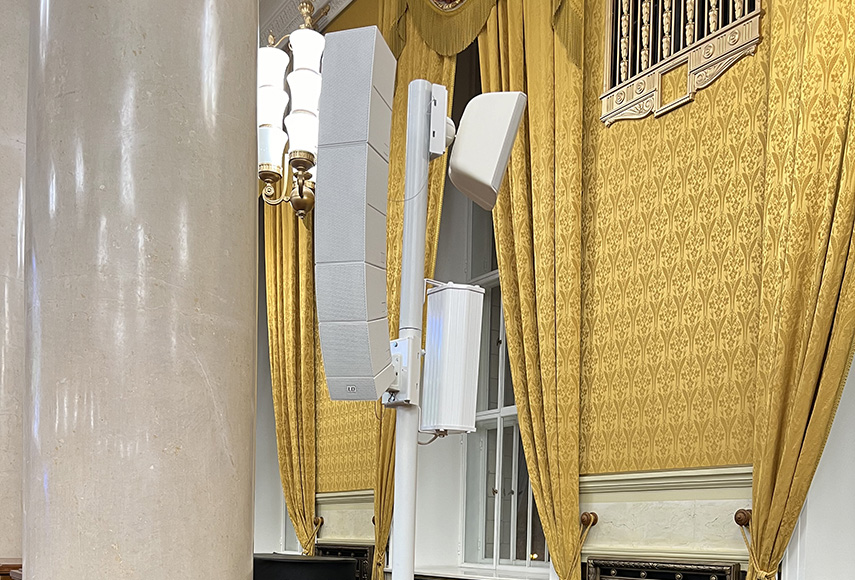

Решением стало использование двух напольных сборок линейного массива (граундстек), шести вертикальных колонн с мини-линейными массивами и точечных громкоговорителей для покрытия боковых балконных проходов. Также была осуществлена подзвучка в комнате отдыха президиума. Система аудиокоммутации и микширования построена на базе цифрового аудиомикшера и аудиопроцессоров. Для оркестра задействованы микрофоны на гусиной шее, ручные беспроводные и проводные микрофоны, вокальные и инструментальные микрофоны.

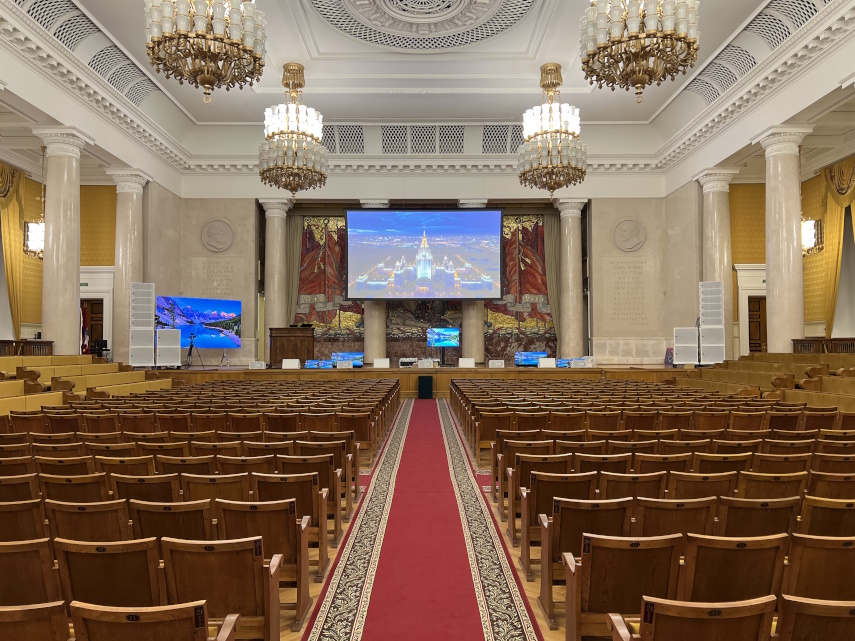

Следующим этапом стала установка основного средства видеоотображения для гостей зала. Использование LED-экрана было невозможно, так как нельзя было закрыть большое мозаичное панно площадью 97,87 м². Выбор пал на проекционный экран и проектор. Необходимо было «пересветить» освещение зала и солнечный свет, проникающий через окна до потолка. Использование двух проекторов в «сшивку» усложнило бы эксплуатацию, так как расстояние до экрана составляло более 45 метров. После расчетов был выбран проектор Panasonic яркостью 50 000 люмен (ANSI).

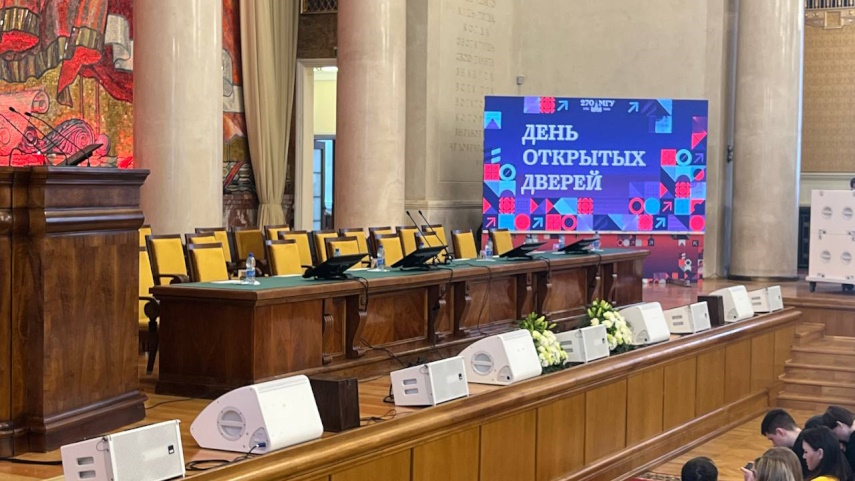

Проекционный экран также стал испытанием. Его полотно размером 6990 × 3736 мм должно опускаться с высоты 12 до 3 метров, что подразумевает наличие 5-метрового ExtraDrop, а это создает парусность и раскачивание. Для решения этой задачи был применен экран, спускающийся на тросах. Его корпус находится за потолочным пространством, а полотно с верхней и нижней жесткими планками опускается на тросах, благодаря чему экран словно парит в воздухе. Помимо него, предусмотрены дублирующий мобильный LED-дисплей размером 3660 × 2058 мм, расположенный на сцене, мониторы на столе президиума, 55-дюймовые напольные суфлеры, четыре суфлера с диагональю 55 дюймов на мобильной стойке и дублирующие проекторы с мобильными экранами в фойе.

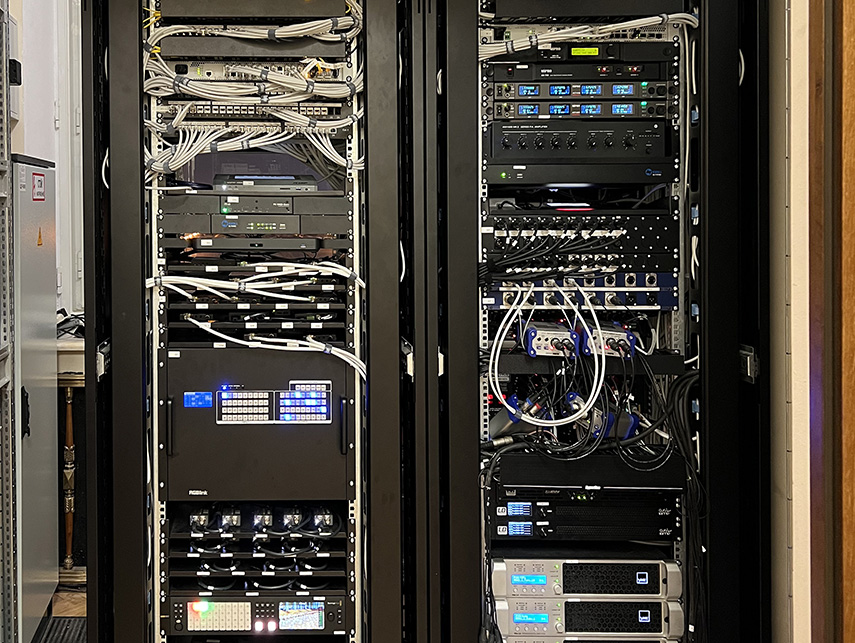

Видеокоммутация построена на модульной матричной платформе с функцией масштабирования. Параллельно с ней используется видеомикшер с выносной панелью управления. Также в помещении были инсталлированы видеоконференцсистема, конференц-система с возможностью подключения синхроперевода и система трансляция видео- и аудиосигналов в сеть интернет на различные площадки.

Возможность проведения видеосъемки обеспечивают стационарная видеокамера, расположенная на противоположной стене от сцены, и две мобильные видеокамеры, которые могут подключаться в разных местах зала. Полноценное рабочее место оператора, управляющего всеми системами, допускает размещение в двух местах – слева и справа от сцены. Рядом с ним имеются гостевые подключения для ноутбуков, аудиоисточников, а также раздача звука телеоператорам. Звукооператор может работать в четырех местах зала. Сбоку от трибуны есть место для помощника докладчика.

Дополнила инсталляцию система интерактивного управления, реализованная в рамках программы импортозамещения на базе российской разработки компании iRidi. На столе оператора размещена 10-дюймовая панель. Дублируется управление на планшете iPad и ПК оператора. Для удобства работы с комплексом предусмотрены различные сценарии управления: основной (основные и дополнительные источники отображаются на основных и дополнительных видеоэкранах), везде камера президиум (на всех видеоэкранах транслируется изображение с камеры, направленной на президиум), везде ПК презентации (на всех видеоэкранах зала транслируется изображение с ПК, используемого для презентаций) и ВКС (система переключается в режим видеоконференцсвязи).

Одним движением на панели управления можно перенастроить звучание зала под разные режимы работы: докладчик максимум, докладчик минимум и оркестр. В этих режимах система гибко подключает или отключает часть акустических систем, автоматически применяя необходимые настройки для оптимизации качества звучания в зависимости от задачи.

В актовом зале, серверной, у звукооператора, в комнате отдыха президиума, у экрана и в фойе были частично задействованы существующие, а также установлены новые лючки для подключения аудиовизуальных сигналов и соединения с сетью Ethernet. На сцене выделены лючки для подключения трибуны, стола президиума, LED-видеостены, телесуфлеров, микрофонов и акустических систем. Все подключения имеют возможность подачи и приема видеосигналов в общую систему видеокоммутации. Мультимедийные и сопутствующие инженерные системы были установлены полностью новыми.

Для функционирования комплекса в целом на объекте были реализованы система электроснабжения мощностью более 80 кВА с резервированием электропитания от источника бесперебойного питания отечественного бренда, локально-вычислительная сеть от российского производителя и беспроводная ЛВС (БЛВС).
