Исходные данные
В рамках реставрации Минусинского драматического театра компания LTM обновила механические системы сцены, автоматизировала управление и установила современное световое и звуковое оборудование.
Реализация проекта

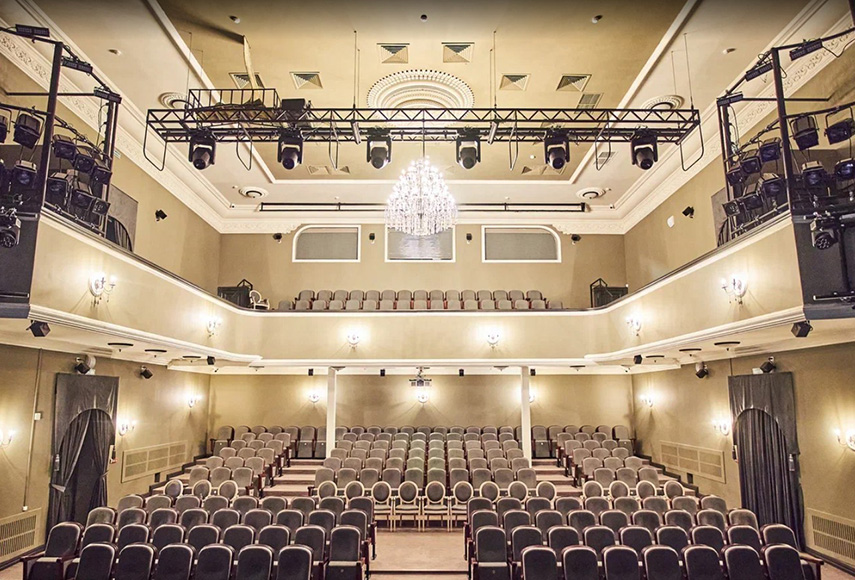

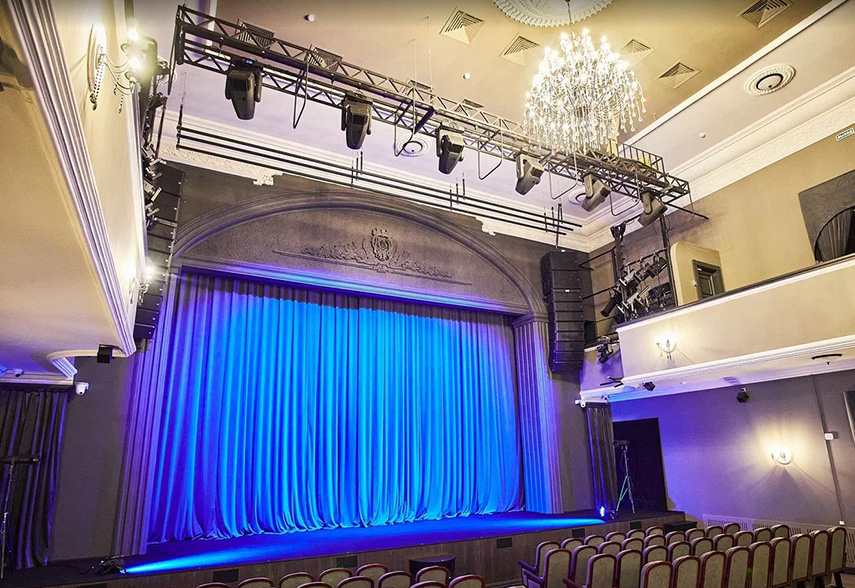

Специально для проекта интегратором было спроектировано и изготовлено механическое оборудование бренда XLine. Основная сцена площадки делится на сценическую и зрительную части, разделенные сценическим порталом. Над зрительным залом предусмотрены выносной софит и авансцена с подъемно-опускными площадками. За порталом размещено верхнее механическое оборудование, включая раздвижной занавес и штанкетные подъемы.
С каждой стороны сценической коробки находятся передвижные световые башни для подвеса оборудования. За строительным порталом расположены передвижные кулисы. В центре сцены — поворотный круг диаметром 8,5 м со съемными щитами для люков, а ее задняя часть переходит в арьерсцену, разделенную арочным проемом, где также размещено верхнее механическое оборудование и подъемные площадки.

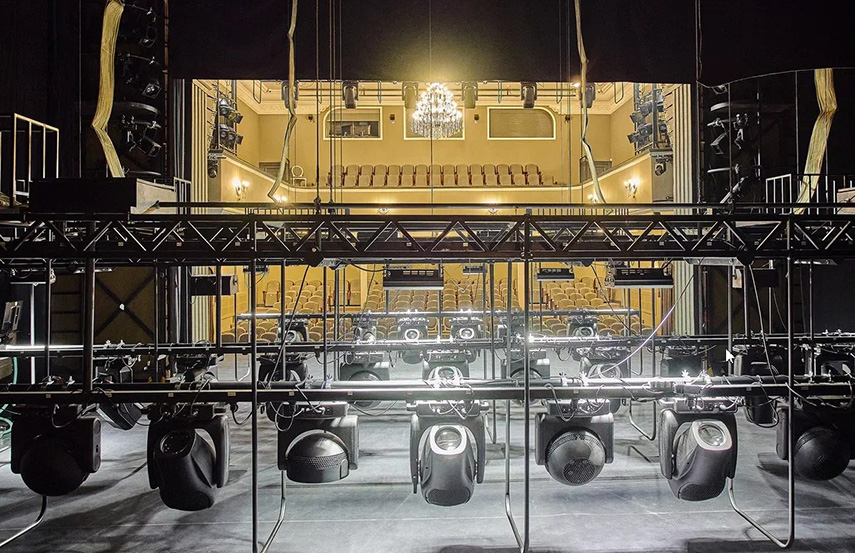

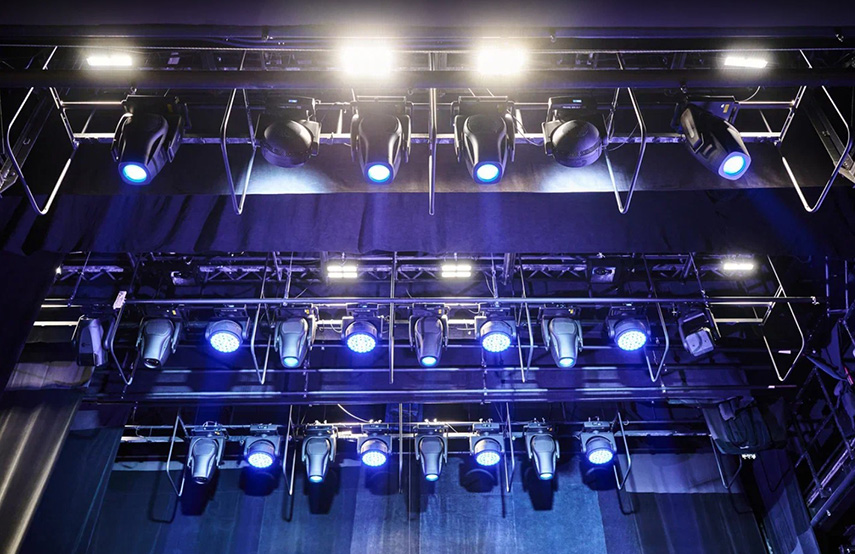

Установленный в рамках работы над проектом комплекс постановочного освещения (постановочное, дежурное и рабочее) решает художественные задачи концертов, спектаклей и других мероприятий. Он обеспечивает качественный сценический свет при любой конфигурации площадки и гарантирует безопасность работы персонала. Комплекс построен на профильных прожекторах Prolights, следящих прожекторах Robert Juliat и приборах полного вращения b-eye Clay Paky. Мобильное оборудование — генераторы тумана, дыма и снега — представлено устройствами ROBE и PSL Lighting. Все световые приборы сертифицированы, имеют встроенную функцию регулирования яркости и допускают перестановку под задачи мероприятия.

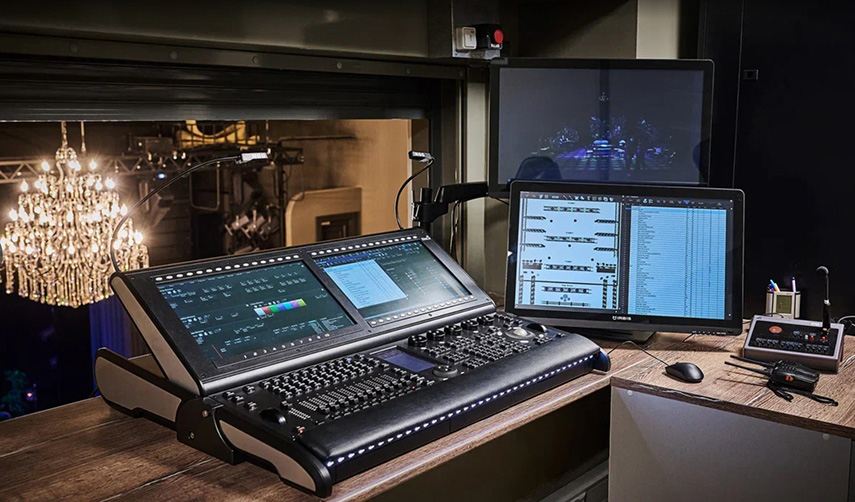

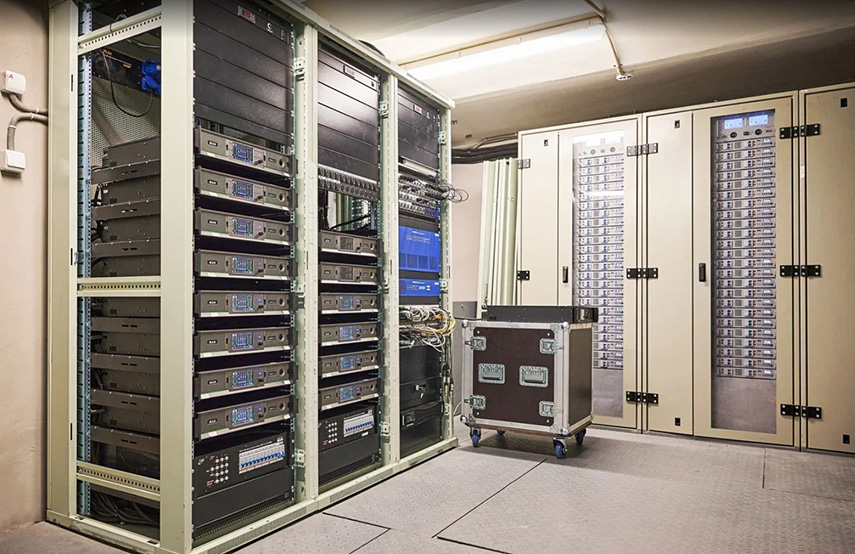

Управление комплексом постановочного освещения осуществляется из помещения светооператора с помощью пультов ROAD HOG 4 и HOG 4-18 (с функцией резервирования) по Ethernet и протоколу DMX512. Контроль работы дежурного света выполняется через систему XLINE: в комнате звукооператора находится пульт SWC-TS7D, в диммерной — шкаф управления нерегулируемыми цепями XLINE SSR12-16 PRO, слева и справа от портала — пульты SWC-BT4.
Для трансляции звукового сопровождения мероприятий и репетиций, а также для оповещения персонала в служебных помещениях присутствует система СТСО, которая делится на 8 функциональных зон. Музыкальный контент воспроизводит мультиформатный проигрыватель DN-300R. Управление сигналом и громкостью осуществляется через свободно-конфигурируемую матрицу SOLARO FR1, поддерживающую до 16 моновыходов или 8 стереовыходов. Контролировать ее работу можно двумя способами: через внутреннюю сеть Wi-Fi или настенную панель Mini-S4-Blk.
Равномерное звуковое покрытие обеспечивается потолочными акустическими системами. Выбор громкоговорителей зависит от назначения зоны, что позволяет эффективно зонировать коридоры, кабинеты и другие помещения.
Система технологического телевидения включает восемь PTZ-камер Panasonic AW-UE50WEJ в большом зале, управляемых с помощью пульта AW-RP150GJ с джойстиком, который расположен в аппаратной, десять телевизоров Hisense 50A6BG для вывода видеоинформации и четыре монитора с двумя 8-дюймовыми экранами Blackmagic Design SmartView Duo, размещенные в ППР.
Система видеоотображения в большом зале построена на базе проекторов Panasonic PT-MZ20KLWE (прямой и обратной проекции) и проекционного экрана Dual Vision размером 625 х 100 см. Помимо них, есть мобильный комплект из лазерных моделей PT-RZ990B, подключаемых к точкам на сцене, 1 галерее, световых ложах и софитах выносного моста. Дополнительно видеосигнал на эти проекторы можно передавать по беспроводным передатчикам.
Ядром видеосистемы является коммутатор Smart Videohub 40х40, на который сходятся все видеосигналы (в том числе с видеокамер системы СTТВ) и расходятся на светодиодные панели и микширующие оборудование (ATEM Mini Extreme ISO).
