Исходные данные
Компания HD LED TECH поставила комплекс профессионального АВ-оборудования для арены Центра спорта и образования «Самбо-70» в Москве. Задачей проекта стало обновление технической инфраструктуры объекта и создание единого медиапространства для соревнований, официальных церемоний, концертных программ и прямых трансляций. При проектировании учитывались конфигурация зрительских мест, расположение балконов и VIP-трибуны, архитектура арены, а также акустические особенности помещения.
Реализация проекта
Особенностью развернутого решения стало объединение крупноформатных светодиодных конструкций, многозонной системы звукоусиления, видеосъемки и постановочного света в архитектуре действующей спортивной арены. Работы на объекте были организованы с использованием существующей инфраструктуры — системы ферм и точек подвеса. Это позволило разместить оборудование без изменения базовых конструкций. Монтаж и интеграцию выполнили специалисты на объекте.

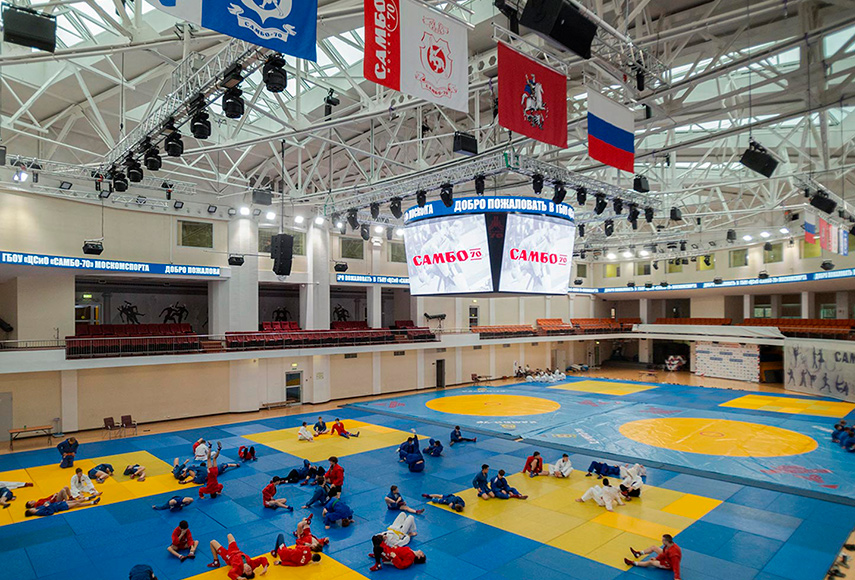

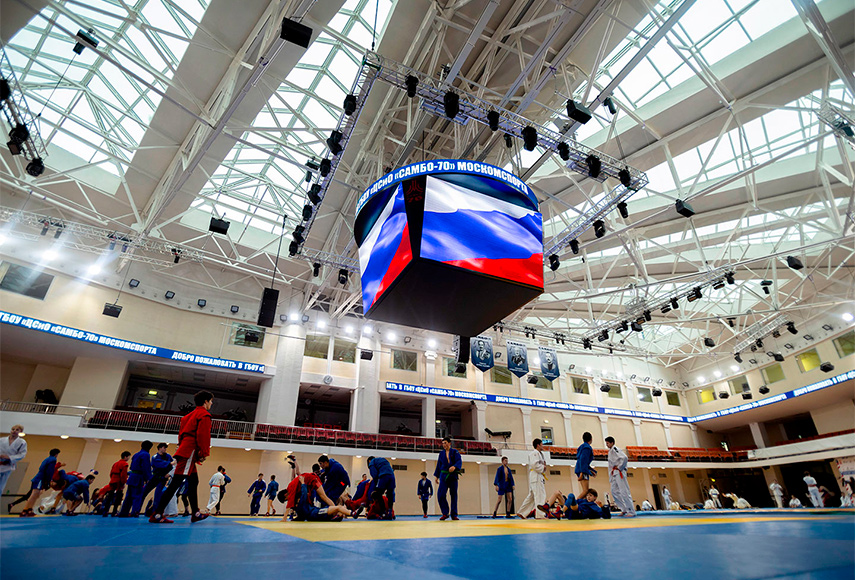

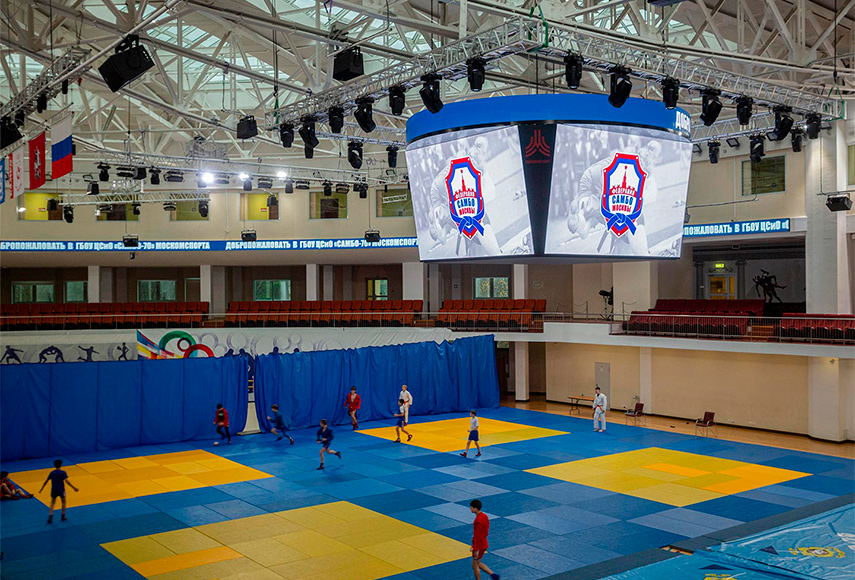

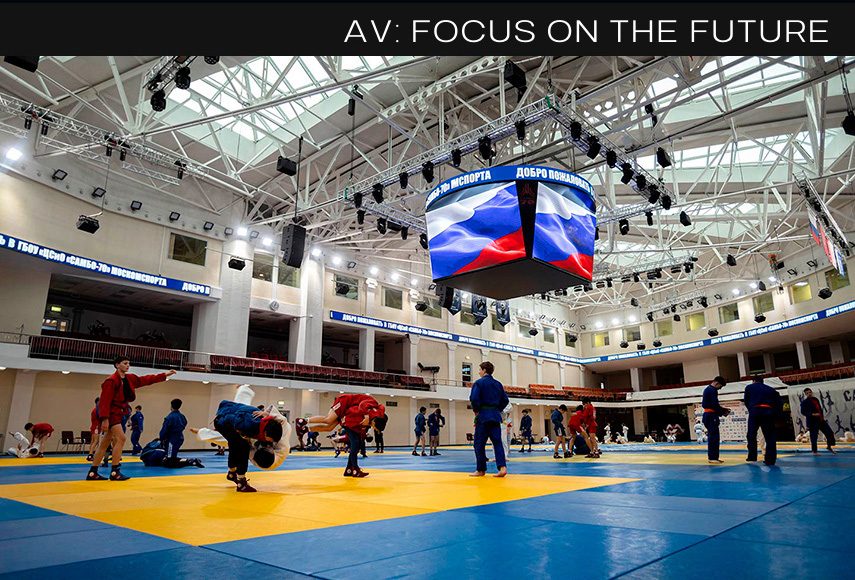

Одной из ключевых технических задач стало создание единой системы отображения информации для зрителей на трибунах, балконах и VIP-трибуне. Для этого в центральной части арены был установлен четырехсторонний светодиодный медиакуб на базе панелей Lampro LX3.9. Четыре экрана размером 4000×2500 мм с шагом пикселя 3,9 мм используются для отображения счета, статистики, информации о спортсменах и видеоповторов во время соревнований.
Дополнительно над медиакубом размещено светодиодное кольцо размером 20 000×500 мм на базе панелей Lampro WX3.9 с шагом пикселя 3,9 мм. Оно предназначено для показа рекламных материалов, анимации, графики и информационных сообщений. Визуальную систему дополняет светодиодный фриз длиной 80 м на базе панелей Lampro LC4 с шагом пикселя 4 мм, установленный по периметру арены. Он применяется для демонстрации рекламы, фирменной графики, навигационных сообщений, поздравлений и сопровождения спортивных и культурно-массовых мероприятий.
Система звукоусиления включает 95 громкоговорителей «Енисей», что делает инсталляцию крупнейшей в стране, организованной на базе оборудования этого бренда. Звуковое покрытие арены организовано по секторам. В соревновательной зоне смонтированы 47 акустических систем К 281 МК2, ориентированных вертикально вниз. Еще 16 систем К 281 МК2 обеспечивают озвучивание зоны татами. Для подбалконного пространства применен 31 громкоговоритель К 81, а на втором этаже, в зоне гостевых балконов и VIP-трибуны размещены 26 точечных источников К 281 МК2. Дополнительный комфорт прослушивания обеспечивают четыре сценических монитора Е12М.
Помимо этого, на объект был поставлен мобильный звукоусилительный комплект в кейсах для проведения уличных мероприятий, включающий два сабвуфера 115, два громкоговорителя К 281 МК2 и два монитора Е12М.
Работа с речевыми сигналами осуществляется с использованием беспроводных микрофонных систем Shure. Коммутация и обработка аудиосигналов выполняются цифровым микшерным пультом Allen & Heath Avantis+dPack с модулем ввода/вывода GX4816.
Для организации видеосъемки и трансляционных сценариев предусмотрены две поворотные камеры Panasonic AW-UE150 с управлением через панель AW-RP60. Решение позволяет вести съемку арены с различных ракурсов, передавать изображение в систему отображения и использовать его для трансляций и видеоповторов.
Постановочное освещение построено с применением 16 вращающихся голов Diapro Torrenti V, 16 приборов Dialighting Lumidi IV, 16 приборов Washer 44-10 и 2 прожекторов Dialighting DT Follow Spot LED. Два генератора сухого тумана ANTARI используются для создания световых эффектов. Управление приборами осуществляется с пульта Chamsys MagicQ.
Результатом проекта стало формирование единого технического комплекса, адаптированного для спортивных соревнований, церемоний, концертных программ, информационных сценариев и прямых трансляций.
