Исходные данные

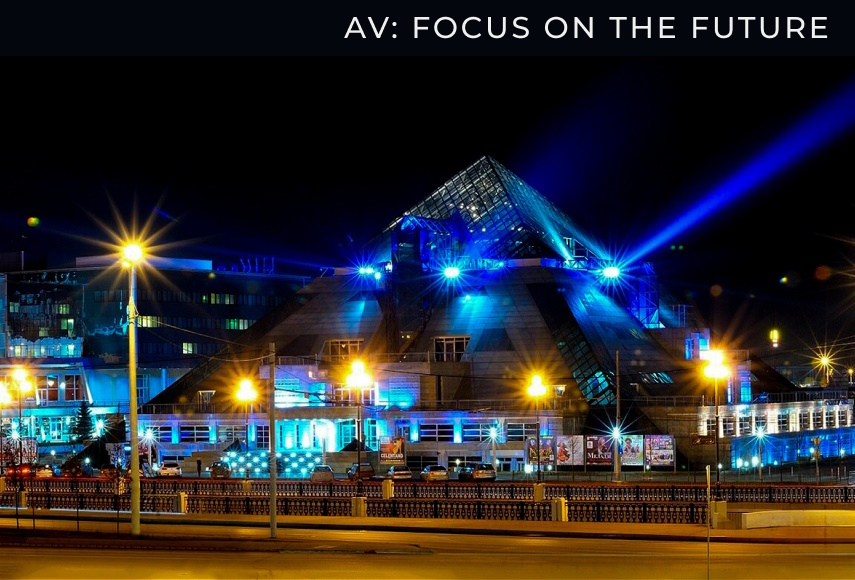

Культурно-развлекательный комплекс «Пирамида», расположенный в самом сердце Казани, является крупнейшим в Поволжье. Этот уникальный в России и один из немногих в мире современных объектов большого размера, выполненных в форме пирамиды, стал важной достопримечательностью города как с точки зрения архитектуры, так и функциональности.
В его многофункциональном двухуровневом зале площадью 1375 м², который рассчитан на 1130 зрителей, проводятся официальные и государственные, культурно-общественные и соревновательно-спортивные мероприятия городского, республиканского, российского и мирового уровня. Основной нижний уровень получил трансформируемую конструкцию, что позволяет создавать разнообразные конфигурации и убирать кресла. Второй балконный уровень состоит из шести просторных лож-отсеков. Трансформируемая сцена имеет ширину около 10 метров и высоту 5 метров. Под стеклянной верхушкой пирамиды находится панорамный двухуровневый ресторан на 120 человек.
Реконструкция и модернизация художественного освещения, звукоусиления и видеосистем этого культурно-развлекательного комплекса были поручены компании АВ-ПРО. МФЗ «Пирамида» нельзя отнести к какому-либо типовому объекту. Системы звукоусиления, постановочного освещения, а также системы захвата, трансляции и отображения видеоконтента должны были быть готовы к проведению самых разнообразных мероприятий – от рядовых концертов до межправительственных форумов на высшем уровне.
Реализация проекта
Многофункциональный зал

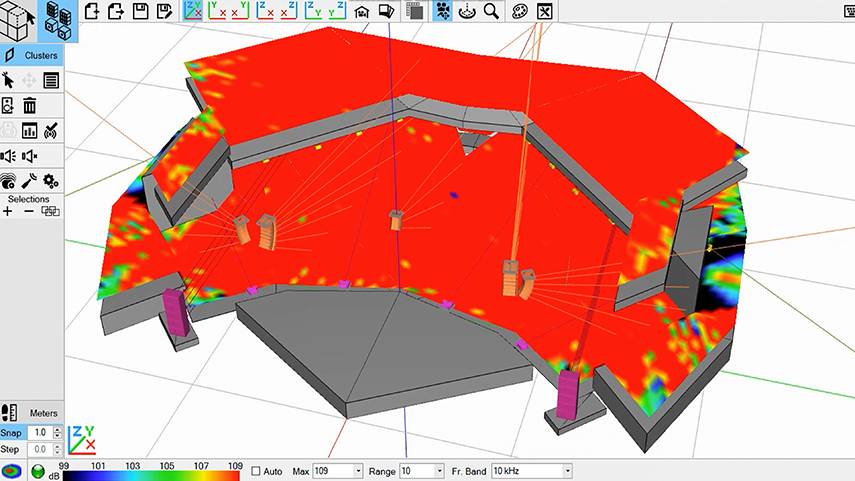

Одной из главных задач при оснащении зала было обеспечение качественного и равномерного покрытия звуком всех зрительских зон. Сцена в форме гексагона, бетонные колонны и балконы требовали непростых решений. Формат мероприятий в помещении мероприятий включал как концерты со множеством аудиовходов и умеренным количеством каналов воспроизведения, так и конференции с малым количеством входов, но множеством аудиовыходов для различных потребителей.

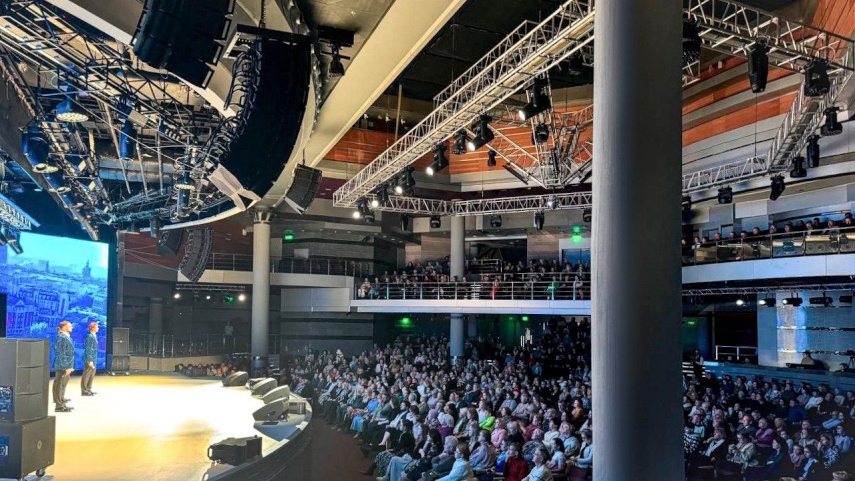

Для покрытия партера и балконов были добавлены два кластера из восьми элементов линейного массива Outline SFLY 210 и четырех элементов Outline MANTAS 28. Низкочастотные системы (сабвуферы) остались без изменений. Места под балконом были отделены от портальных систем козырьком балкона. Для их озвучивания применены 10 коаксиальных громкоговорителей Outline VEGAS 8CX. Модернизированная система четко передает аудиоконтент на любое место в зале, создавая иллюзию звука от сцены.
Управление и микширование в инсталляции производится с помощью консоли Allen & Heath dLive (на базе высокоскоростной Ethernet-сети), которая может быть расположена в любом месте помещения без дополнительных кабельных трасс и способна как принимать, так и отправлять аудиосигналы в любой точке сцены и зала, включая вещание на сторонние системы. Для обеспечения различных мероприятий предусмотрены 47 микрофонов, от головных гарнитур до барабанного сета. Модернизация сетей управления и электроснабжения автоматизировала управление из аппаратной зрительского зала, без доступа в электрощитовую.
При проектировании новой системы освещения МФЗ были определены следующие ключевые свойства:
- обеспечение проведения шоу-программ на сцене и освещение партера зрительского зала для модельного подиума, ринга или зоны «круглого стола»;
- максимальная мобильность и возможность перемещения оборудования без перенастройки;
- качество цветопередачи не ниже театрального, для телевизионной съемки;
- дублируемость системы управления и возможность подключения стороннего пульта;
- интеграция в подсистемы видеоотображения и звуковоспроизведения для светомузыкальных представлений;
- управление электроснабжением с ручных терминалов или с главного пульта.

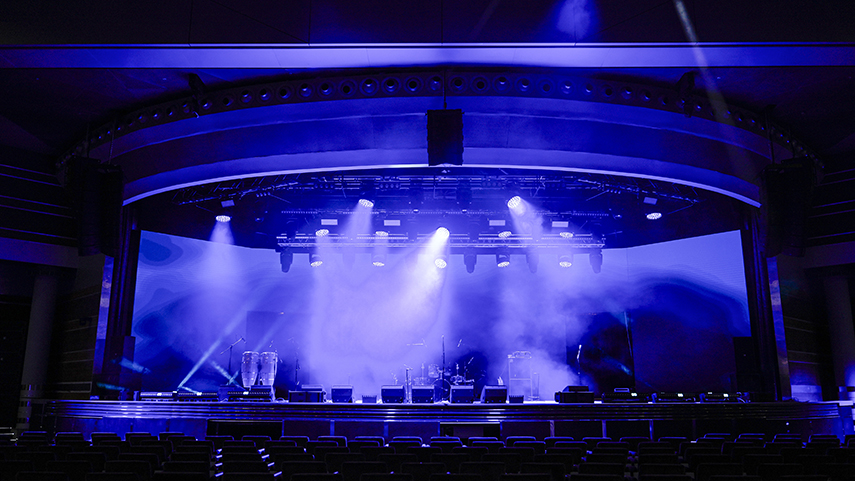

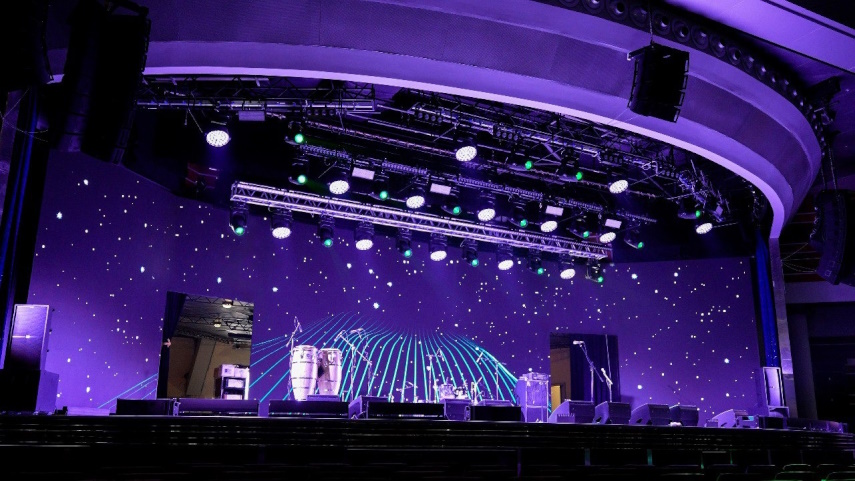

Для размещения оборудования использовалась нестандартная компоновка механизированных фермовых и софитных конструкций. Над сценой размещено пять независимых конструкций с добавлением контровой фермы для вертикального и контрового освещения. Над партером использованы фермовые конструкции «трапеция» и «ромб», а на козырьке балкона – три консоли для бокового и фронтального освещения. Для подключения оборудования на планшете сцены предусмотрены 6 сценических лючков и две боковые коммутационные панели. На каждую ферму и лючок подведено 96 линий электроснабжения по 16 А, управляемых с восьми 12-канальных свитчеров EDS SWRT16-12-16, и от 1 до 4 линий Ethernet и DMX. Также в системе предусмотрено 24 диммируемых линии электроснабжения по 16 А, управляемых двумя 12-канальными диммерами EDS DRT16-12-16.

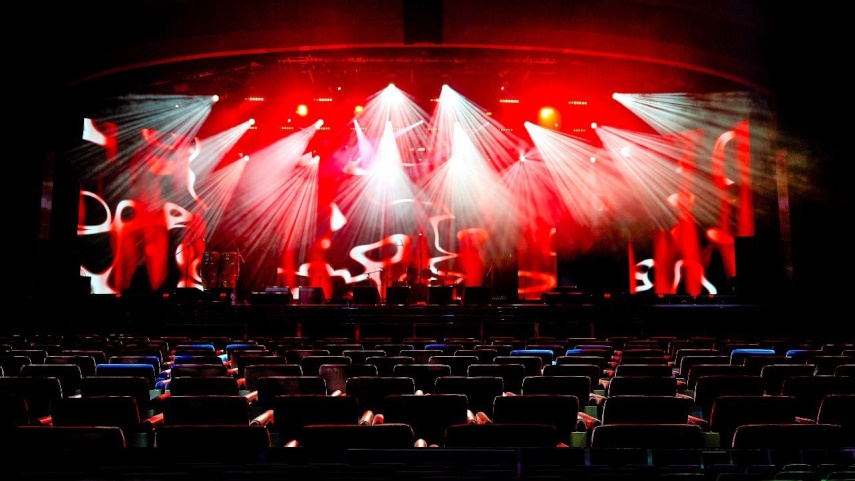

Основу системы общего освещения составляют 30 прожекторов Robe ROBIN Tarrantula с автоматизированным поворотным корпусом, регулировкой углов раскрытия и анимационными функциями. Каждый из них настроен на управление через ArtNet и может быть перемещен в любую технологическую зону без перенастроек. На ферме «ромб» размещено 12 прожекторов Robe ROBIN Spiider, сочетающих функции тонового освещения и световых эффектов. Они также подключены к сетям управления через Ethernet и могут перемещаться в любую зону без перенастроек.
Для остролучевого освещения выделены 6 прожекторов Robe ROBIN T2 Profile и 22 прожектора T1 Profile. Выбор в пользу Т-серии Robe был сделан по соображениям многофункциональности объекта и качества цветопередачи. Эффектная группа представлена прожекторами ColorStrobe и ClayPaky Tambora Flash, пиксельными прожекторами Robe iBAR 15 и прожекторами ROBIN Tetra2 RGBW. Для регулярного акцентирования используется 13 профильных прожекторов T11 Profile на консолях козырька балкона и 2 следящих прожектора Robert Juliat 1014TC.

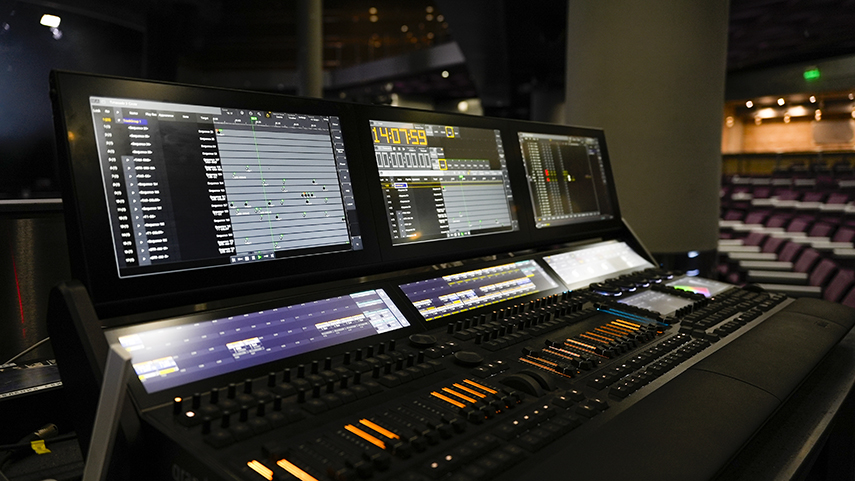

Система управления уникальна и состоит из главного и резервного пультов GrandMA3 FullSize в аппаратной зрительского зала, аппаратного шкафа в левом кармане сцены, аппаратного шкафа диммерной четвертого этажа и кольца высокоскоростной сети Ethernet с маршрутизаторами RSTP. Подключение приборов через Ethernet позволяет операторам по свету снимать параметрические данные и производить перенастройку через встроенные веб-интерфейсы. Система может быть перенастроена на сторонний пульт управления в пару «кликов». Передача сигналов DMX осуществляется через сеть на базе Ethernet. Управление электроснабжением производится с ручных терминалов и главного пульта.

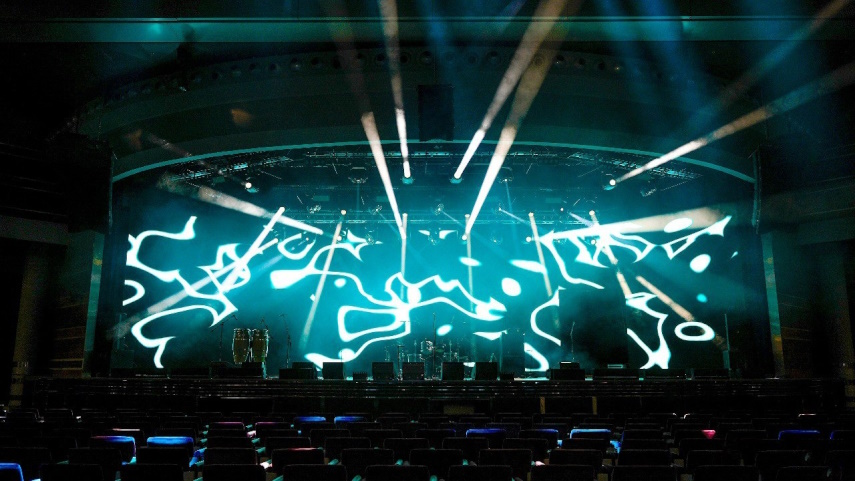

Формат мероприятий в МФЗ «Пирамида» включает в себя как конференции с информационным видеоконтентом, так и развлекательные программы с художественным видео и спецэффектами. Для показа презентаций и видео высокого разрешения сцена зала оснащена светодиодным экраном площадью 73,44 м2 с физическим разрешением 7296 х 1728 пикс. и шагом пикселя 2 мм, управляемым видеопроцессором Novastar Nova H5. В зрительском зале для дублирования презентационных данных и показа крупных планов на мобильных стойках установлены два информационных дисплея второго уровня с диагональю 43 дюйма и разрешением 3840 x 2160 пикс. При проведении официальных встреч и докладов они используются как телесуфлеры. За сценой и в гримерках для воспроизведения контента, включая прямые трансляции, размещены одиннадцать 55-дюймовых дисплеев технологического ТВ.
Видеозахват осуществляется тремя поворотными видеокамерами Panasonic AW-UE100KEJ с панелью управления AW-RP150GJ, работа которых контролируется сенсорного пульта в аппаратной зрительского зала. Камеры позволяют захватывать крупные планы солистов. Формирует и обрабатывает контент, включая синтезируемый в реальном времени и синхронизируемый с системами освещения, медиасервер на базе Resolume, инсталлированный в аппаратной зрительского зала. Его аудиовыход подключен к системе звукоусиления, что позволяет демонстрировать видео в сопровождении громкого звука.
Управление электроснабжением и матричным процессором автоматизировано до уровня пользователей. Включение/отключение элементов происходит по цифровой команде с сенсорного пульта, а запуск каналов производится с задержкой 100 миллисекунд, что снижает нагрузку на сеть. Управление осуществляется с помощью кастомизированного приложения Aten на планшете Apple iPad, интуитивно понятные пиктограммы которого соответствуют режимам работы элементов отображения. При выборе режимов активируются пресеты выбора источника и отображения контента.
Ресторан

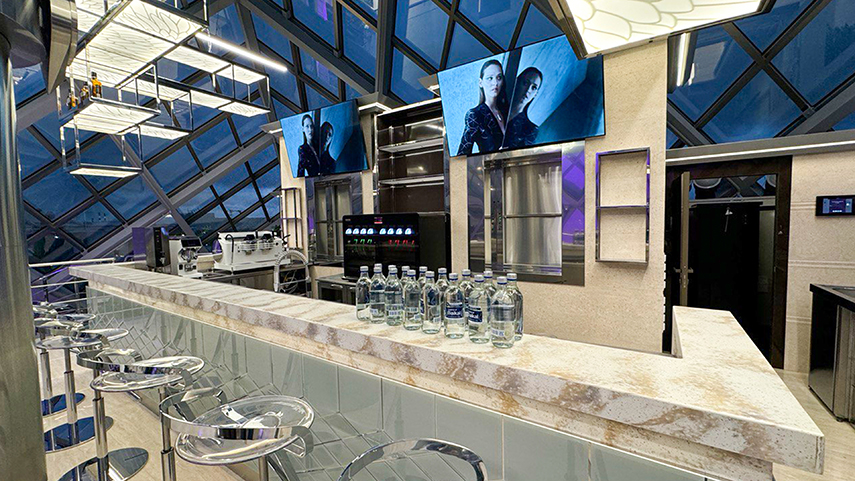

Обычно рестораны, клубы и кафе не требуют сложного технического оснащения, однако этот объект был сложным. Стеклянный купол исключал скрытую проводку инженерных сетей, акустические свойства помещения и наличие различных отражающих поверхностей требовали уникальных решений. Размещение бара в центре первого уровня и основание для второго уровня исключали стандартную компоновку сцены и видеооборудования. В штате ресторана не было технического специалиста для управления системами, поэтому была выбрана автоматизация на базе решения Aten с интуитивно понятным интерфейсом, выведенным на экран планшета. Электроснабжение и управление мультимедийным оборудованием автоматизировано до уровня, сопоставимого с домашним медиаплеером.

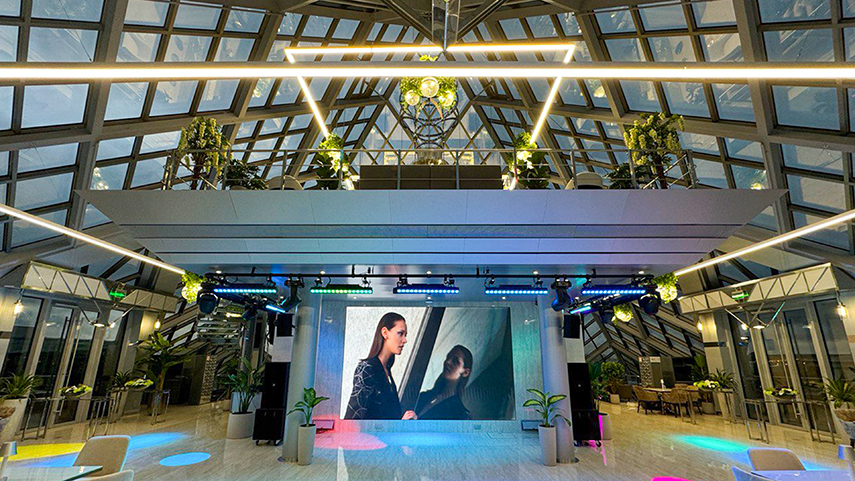

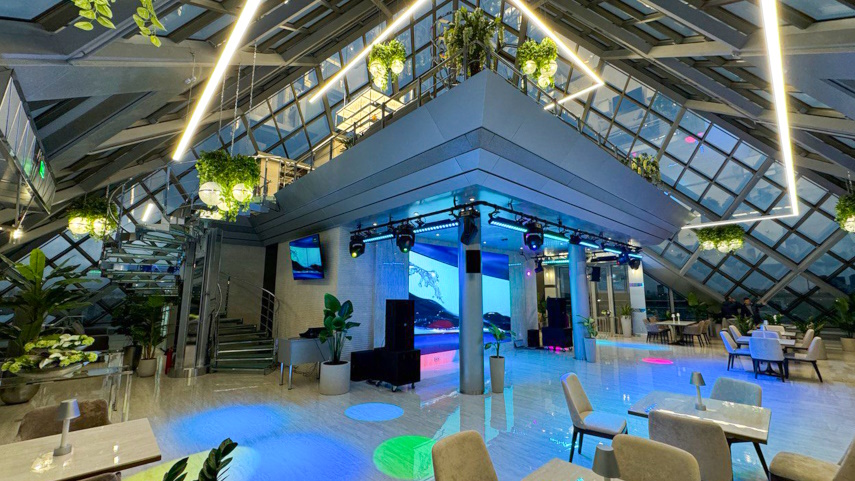

Продуманы режимы интеграции систем со сторонним оборудованием. Подключение музыкального коллектива, ди-джея или звукорежиссерского пульта не требует перекоммутации системы, достаточно просто подключить нужные компоненты к выделенным для этого точкам. Световое оборудование заводится в систему простым включением в розетку Ethernet с автоматическим переходом на ArtNet. Видеосистема позволяет воспроизводить видео или фото, а также эфирный контент, включая футбольные трансляции. Система художественного освещения сцены включает 12 линейных прожекторов Robe iBar 15 и 8 поворотных голов Robe ROBIN CUETE, которые могут управлять каждым пикселем и выполнять различные функции. Освещение монтируется на компактной П-образной стальной конструкции штанкетного типа.
Видеосистема состоит из четырех дисплеев диагональю 65 и 75 дюймов и светодиодного экрана размером 4,3 х 2,8 метров. Дисплеи расположены так, что их видно с каждого места, а светодиодный экран может выполнять функции сценического задника. Аудиоканалы медиаплеера подключены к системе звукоусиления, что позволяет использовать систему для показа фильмов, трансляции передач и караоке. Система звукоусиления сложна из-за полного застекления и пирамидальной геометрии помещения. Ее основой являются распределенные точечные источники Outline CHARLIE, VEGAS 8CX, MONACO, SUB 118SP и SUB 110SP. Громкоговорители второго уровня скрыты в декоративных элементах интерьера. Система сочетает мощность и качество, обеспечивая разборчивость звука даже при трансляции футбольных матчей.
Фойе

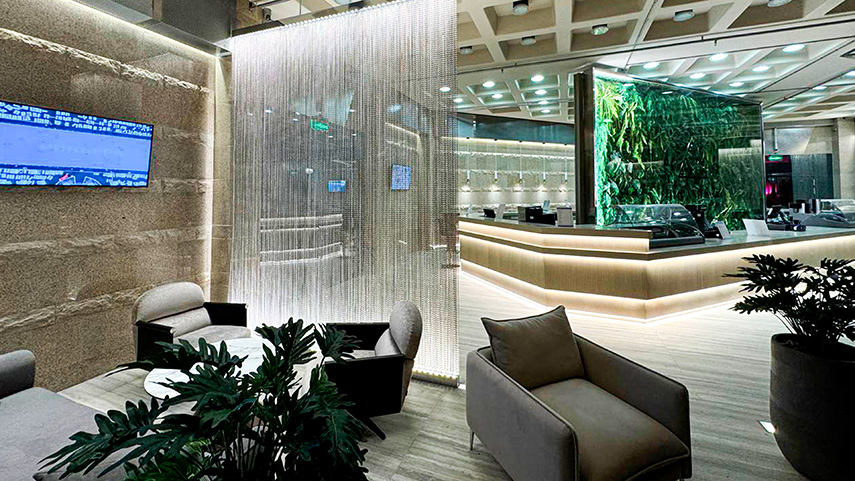

В фойе МФЗ «Пирамида» интегратор провел комплексный апгрейд аудиовизуальных систем. В частности, в стены были встроены акустические системы Sonance IS6, оснащенные цифровым усилителем Sonance DSP 8-130 MKII с возможностью точной настройки звука. Для управления системой звукоусиления задействован аудиоплеер Duonet player с двумя стереовыходами. Он способен транслировать как стандартный контент, так и специальные служебные сообщения, что позволяет оперативно информировать посетителей и сотрудников здания. Управление всеми системами осуществляется с помощью 10-дюймовой сенсорной панели Aten с удобным и интуитивно понятным интерфейсом, размещенной на стойке ресепшена.
Для улучшения визуального восприятия в помещении были установлены четыре профессиональных 50-дюймовых дисплея SAMSUNG QH50C с разрешением 3840 x 2160 пикс. Они демонстрируют рекламные видеоматериалы с сетевых медиаплееров BrightSign HD225, а также контент из многофункционального зала с общим видом сцены. Управление видеоконтентом и дисплеями также осуществляется с сенсорной панели.
