Исходные данные
Интегратор «ВИАТЕК» выполнил задачу по оснащению аудиовизуальным оборудованием помещений кампуса техкомпании, реализовав единый мультимедийный комплекс для 62 помещений различного назначения, включая офисные пространства, переговорные комнаты, кабинеты, конференц-зал и зоны отдыха. Основной задачей проекта было создание технологичной и удобной среды для деловой коммуникации, которая обеспечит эффективное проведение переговоров, совещаний, презентаций, лекций, мероприятий и видеоконференций. Особое внимание было уделено переговорным комнатам и конференц-залу, где требовалось обеспечить высокое качество аудио- и видеосвязи, удобство демонстрации презентационных материалов и возможность подключения различных источников сигнала.
Реализация проекта
В рамках реализации проекта команда «ВИАТЕК» провела предпроектную работу и анализ объекта, проектирование, поставку оборудования, монтажные и пусконаладочные работы и обучение персонала пользованию комплексом. В процессе были учтены особенности архитектуры и планировочных решений кампуса, включая необходимость интеграции мультимедийных систем в уже сформированную инфраструктуру.

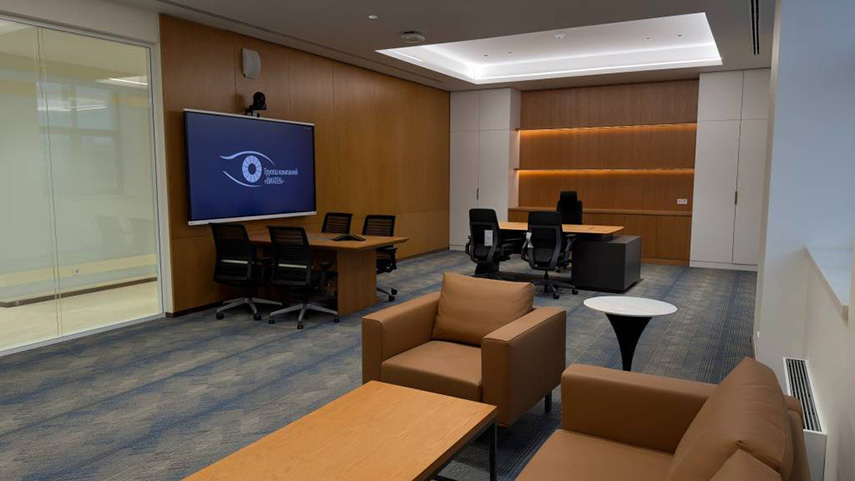

14 кабинетов получили средства отображения и видеоконференцсвязи, обеспечивающие возможность проведения индивидуальных встреч и подключения к совещаниям в удаленном формате. В качестве основного устройства визуализации в них используются интерактивные панели Huawei с диагональю 86 дюймов, размещенные на настенных креплениях, которые позволяют выводить презентационные материалы и работать с контентом в интерактивном режиме. Для организации видеоконференцсвязи применяются PTZ-камеры HDKATOV с разрешением 4К и возможностью изменения ракурса и масштабирования. Аудиосистема построена на базе конференц-телефонов Yealink.

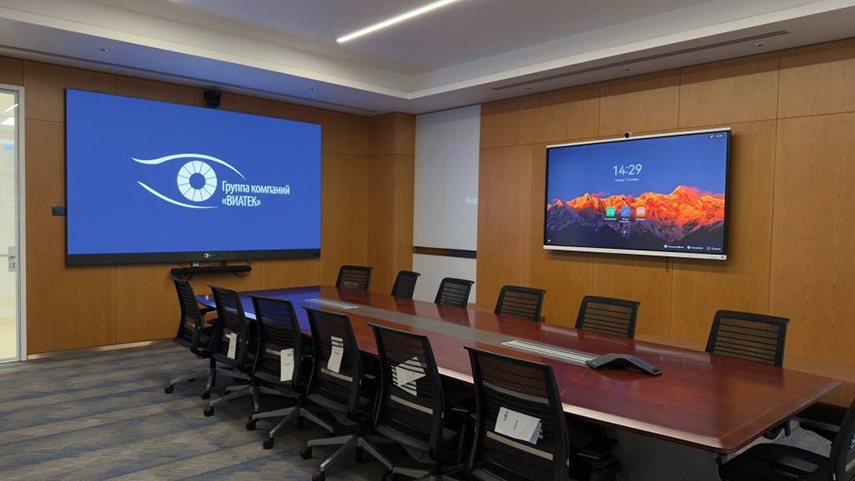

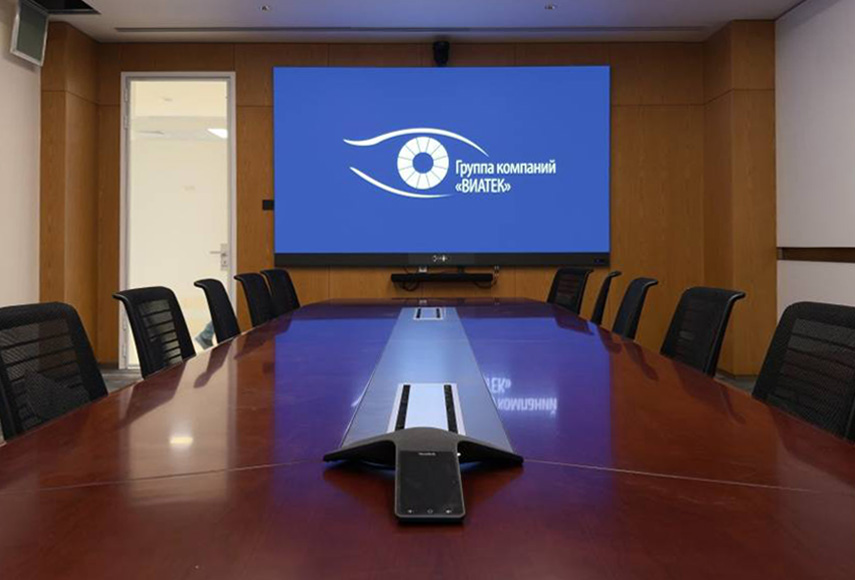

В 45 переговорных комнатах для демонстрации презентаций были задействованы профессиональные дисплеи LG с диагональю 86 дюймов. В качестве дополнительного средства отображения используются 65-дюймовые интерактивные панели Huawei. Конфигурация оборудования варьируется в зависимости от площади и функционального назначения помещений: в некоторых из них панели установлены на мобильных стойках Wize, предоставляя гибкость в использовании пространства, в других — закреплены на настенных креплениях как стационарное решение.
Для проведения видеоконференцсвязи предусмотрены PTZ-камеры HDKATOV с поддержкой разрешения 4K, способные захватывать изображение с высокой детализацией, в том числе при низком уровне освещенности. Аудиосистема построена на базе конференц-телефонов Yealink с широким радиусом захвата голоса, а также дополнительных беспроводных DECT-микрофонов Yealink, что увеличивает зону захвата звука, помогая достичь равномерного покрытия пространства и хорошей разборчивости речи всех участников встреч. У входа в каждую из переговорных установлена система бронирования на базе панелей Dfocus DS10LP17, отображающая статус занятости и позволяющая планировать использование помещений.

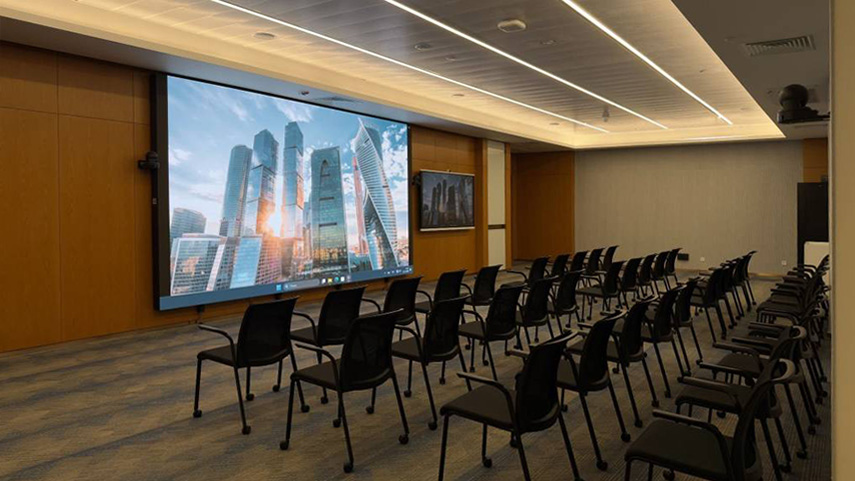

В конференц-зале создан современный мультимедийный комплекс, включающий в себя систему видеоотображения, звукоусиления и ВКС. Заказчик хотел получить мультифункциональное и при этом универсальное пространство, подходящее для проведения мероприятий различного формата: от совещаний, презентаций и гибридных онлайн-встреч до конференций с привлечением прессы. В качестве основного средства отображения в помещении используется светодиодный экран Unilumin размером 4800 × 2700 мм с равномерной яркостью и хорошой читаемостью контента при различных условиях освещения. Дополнительно предусмотрена 86-дюймовая интерактивная панель Huawei. Она выступает не только как дублирующее средство отображения, но и как дисплей для проведения сеансов ВКС и совместной работы.
Система коммутации построена с использованием решений AV over IP, что позволяет гибко распределять сигналы и легко масштабировать конфигурацию, добавляя новые источники сигнала и устройства вывода. Аудиосистема зала включает 8 потолочных акустических систем Tannoy и инсталляционный усилитель Lab.gruppen, обеспечивающие равномерное звуковое покрытие конференц-зала. Для работы с речевыми сигналами присутствует цифровая аудиоплатформа Biamp с возможностью маршрутизации аудиопотоков и встроенными инструментами обработки звука, в том числе эхоподавлением. Микрофонная система включает ручные и поясные передатчики Shure в комплекте с головными и петличными микрофонами, что позволяет адаптировать ее под различные сценарии выступлений.
Для видеоконференцсвязи предусмотрены три PTZ-камеры HDKATOV с разрешением 4K, которые могут как охватывать все помещение целиком, так и быть направлены на любого из участников мероприятия для съемки крупного плана. Предустановленные пресеты позволяют быстро переключаться между наиболее часто используемыми конфигурациями. Доступна трансляция сигналов с камер на различные ресурсы.

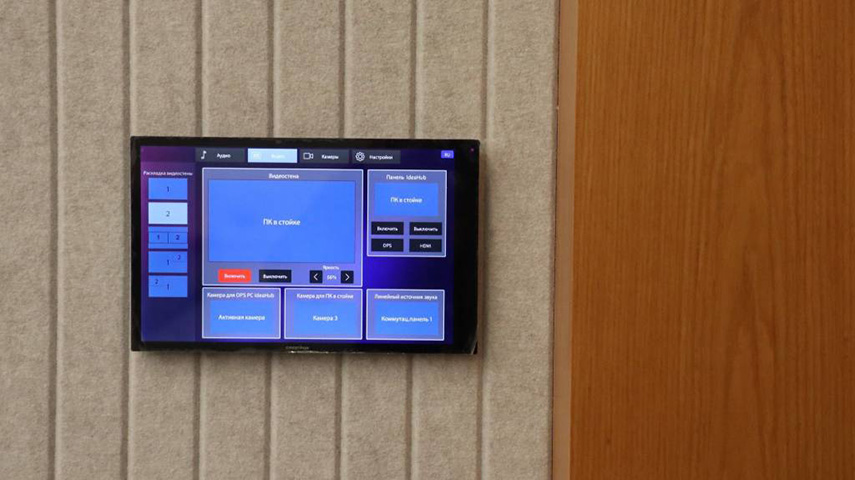

Управление всеми подсистемами осуществляется через централизованную систему автоматизации на основе контроллера Crestron. Взаимодействие с пользователем производится через интуитивно понятный интерфейс, выводимый на экран 10,1-дюймовой сенсорной панели.
Довершило оснащение организация единой AVoIP-среды, допускающей передачу аудио- и видеосигналов между различными типами помещений. Это включало настройку сетевого взаимодействия оборудования, согласование параметров передачи данных и обеспечение стабильной работы системы при высокой нагрузке.
Архитектура реализованного на объекте мультимедийного комплекса предусматривает возможность дальнейшего масштабирования и модернизации. Использование сетевых технологий передачи аудио- и видеосигналов (AV over IP, Dante) позволяет добавлять дополнительные устройства без значительных изменений существующей инфраструктуры. Система управления поддерживает интеграцию новых сценариев работы и подключение нового оборудования, включая средства отображения, аудиосистемы и ВКС-решения, что позволяет расширять функциональность.
