ВКС-система крупнейшего амбулаторного учреждения Москвы

ВКС-система крупнейшего амбулаторного учреждения Москвы

Общая информация о проекте

Страна, город
Россия, Москва

Разработчик проекта
Компания Unitsolutions

Заказчик
ООО «Лечебный Центр»

Место
Конференц-зал

Исходные данные

ООО «Лечебный Центр» – это одно из крупнейших амбулаторных учреждений Москвы с двадцатилетней историей, которое оказывает медицинские услуги по 31 направлению и располагает 9 основными отделениями, ежегодно обслуживающими свыше 230 000 пациентов. Его сотрудники часто осуществляют диагностику с привлечением экспертов мирового уровня, а рабочие процессы требуют регулярного проведения онлайн-конференций и локальных собраний, в том числе в срочном порядке и с удаленными участниками. Для модернизации конференц-зала и повышения качества проведения встреч руководство центра обратилось к системному интегратору Unitsolutions, поручив внедрить дополнительную систему видеосвязи и установить современное конференц-оборудование.

Реализация проекта

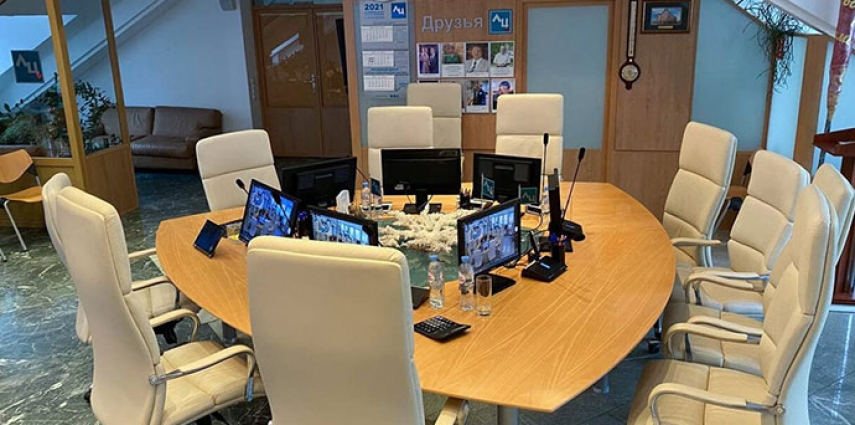

Опираясь на порядок рассадки пользователей в переговорном помещении центра, интегратор установил цифровую конференц-систему BKR, которая обеспечила качественный захват голосов 10 участников за основным столом. Чтобы сделать процесс общения удобнее, каждое место участника было оборудовано микрофонным пультом делегата с кнопкой включения, индикатором состояния и мини-экраном, демонстрирующими пользователям режим работы устройства. Руководитель получил отдельный пульт председателя, который для соблюдения регламента встречи позволяет отключать пульты участников.

Для проведения видеоконференций в центре прежде использовались облачные сервисы Skype и Zoom, но ему требовалась собственная система видеосвязи с высоким качеством видео и безопасным хранением данных на серверном оборудовании, которой стала российская разработка TrueConf Server. Она была развернута на компактном и бесшумном мини-ПК Intel NUC, поэтому не отвлекает пользователей от обсуждения важных вопросов.

Для съемки участников были установлены две PTZ-камеры CleverMic, которые расположили таким образом, чтобы видеть специалистов, не только сидящих за столом, но и находящихся в других частях помещения. Автоматическую фокусировку на тех участниках конференции, которые используют микрофонный пульт, обеспечивает блок управления BKR BLS-U450M. Видеосигналы с камер подается в видеомикшер Roland XS62-S, а из него на карту видеозахвата AVerMedia ExtremeCap SDI.

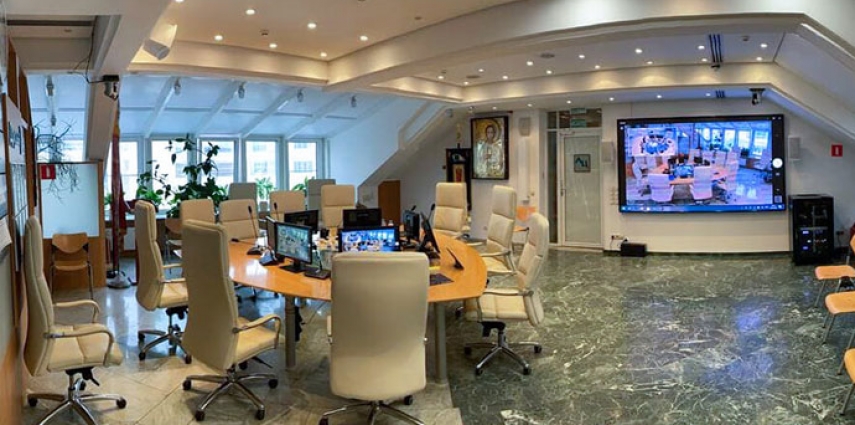

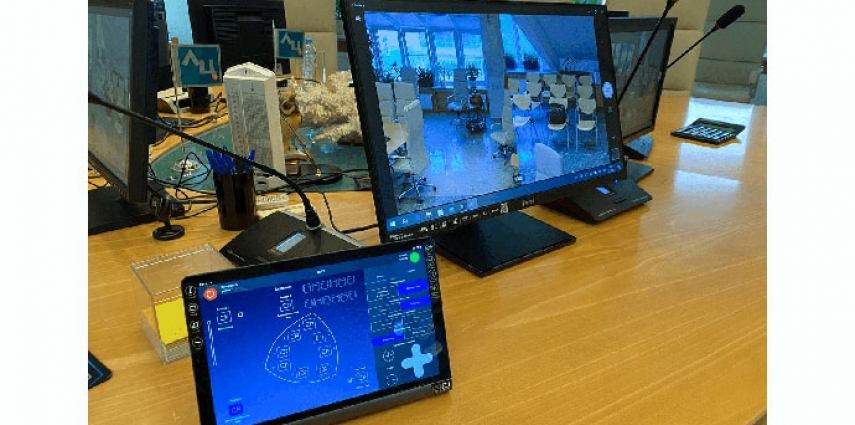

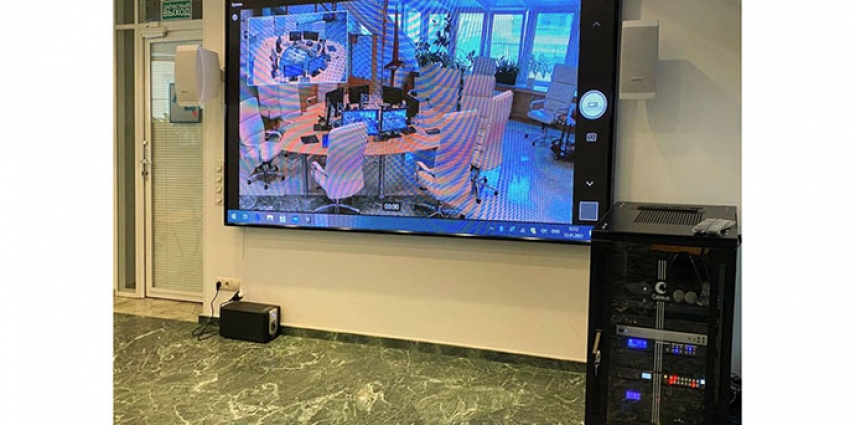

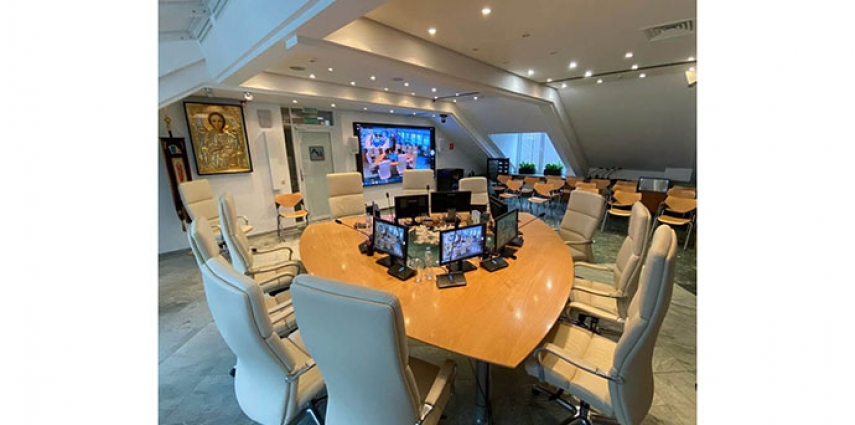

Изображения участников и презентационные материалы выводятся на приобретенный ранее светодиодный экран, при этом картинка дублируется на персональные мониторы, расположенные за столом перед каждым сотрудником.

В качестве ядра для управления оборудованием используется процессор Crestron CP3, который предоставляет средства для интеграции с другими системами и обеспечивает одновременную работу до 10 управляющих программ. Аудиосигналы поступают в цифровой микшерный пульт Audio-Technica ATDM-0604. Для устранения акустической петли был задействован процессор подавления обратной связи DBX AFS2.

Захват голосов присутствующих в конференц-зале осуществляется с помощью направленных микрофонов, подключенных к микшеру ATDM-0604, изменять настройки которого пользователи могут с помощью панели управления на корпусе или приложения для ПК, планшета или смартфона.

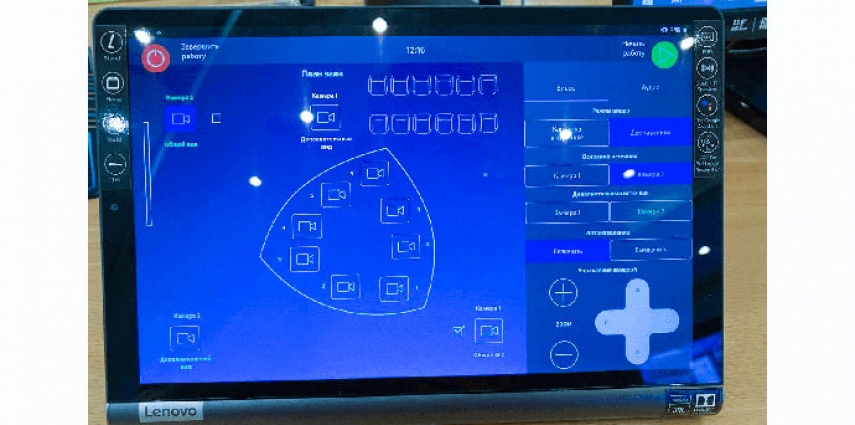

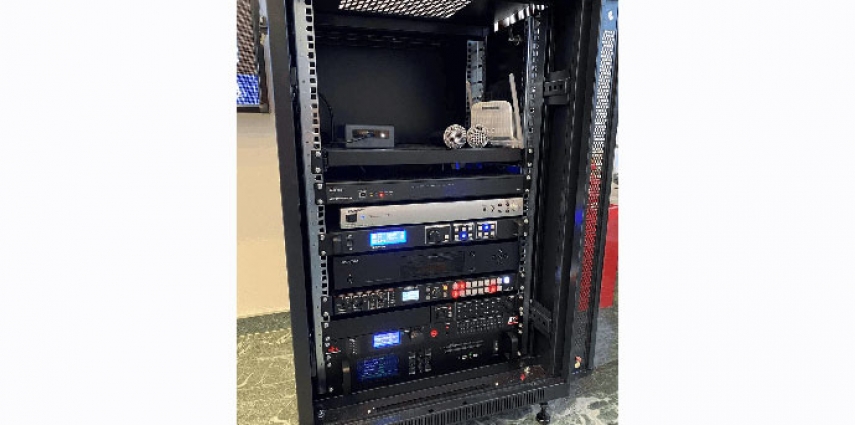

Чтобы скрыть коммутационные элементы и сохранить дизайн помещения, все инсталлированное оборудование было помещено в напольный телекоммуникационный шкаф Cabeus (19”). Отдельно для руководителя установлен планшет LENOVO Yoga Smart Tab с интерфейсом управления всеми системами в помещении.

Важным требованием заказчика к оснащению конференц-зала было отсутствие проводов, которые могли бы испортить дизайн помещения и создать неудобства для сотрудников, поэтому прокладка кабельной инфраструктуры осуществлялось через потолок.

Полный список установленного оборудования:

  • PTZ-камера CleverMic 1011S-10 с потолочным креплением;
  • клавиатура и мышь Logitech MK240;
  • устройство захвата видео AverMedia ExtremeCap SDI;
  • центральный процессор системы управления Crestron CP3;
  • блок управления CleverMic BKR BLS-U450M;
  • микрофонные пульты председателя CleverMic BKR BLS-4511C;
  • микрофонные пульты делегата CleverMic BKR BLS-4511D;
  • видеомикшер Roland XS-62S;
  • процессор подавления обратной связи DBX AFS2;
  • цифровой микшерный пульт Audio-Technica ATDM-0604;
  • телекоммуникационный напольный шкаф Cabeus SH-05C-18U60\60-BK;
  • блок евророзеток Cabeus PDU-12P-2EU;
  • кабель соединительный CleverMic BKR;
  • HDMI-кабель Roland RCC-3-HDMI;
  • кабель USB 3.0 CleverMic Hybrid Cable;
  • HDMI-удлинитель Aten VE800-AT-G;
  • сенсорный монитор IIYAMA T2454MSC-B1AG;
  • планшет LENOVO Yoga Smart Tab;
  • терминальный клиент Intel NUC Intel Core i7;
  • полка 19” Cabeus;
  • кабель Roland RCC-200-SDI;
  • кабель Roland RCC-3-SDI;
  • кабель XLR ROCKDALE.
