Современная ВКС-система в Институте китаеведения имени Конфуция

Современная ВКС-система в Институте китаеведения имени Конфуция

Общая информация о проекте

Страна, город
Белоруссия, Минск

Разработчик проекта
Компания «МедиаСтройИмидж»

Заказчик
Республиканский институт китаеведения имени Конфуция

Место

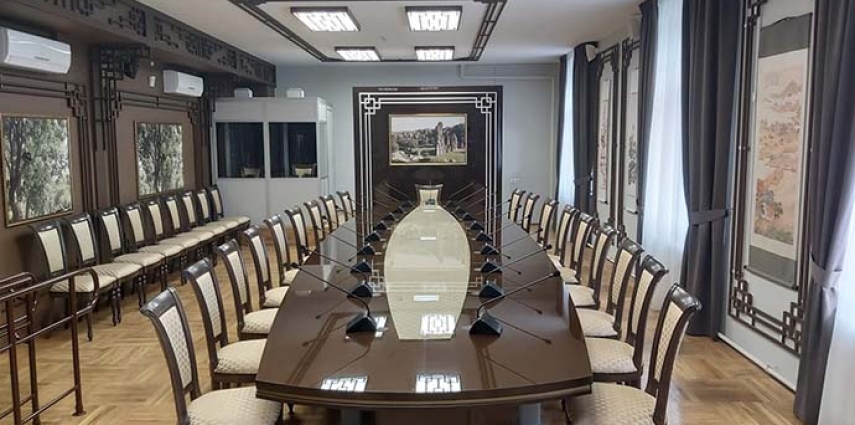

Конференц-зал

Исходные данные

Республиканский институт китаеведения имени Конфуция поручил компании «МедиаСтройИмидж» произвести комплексное оснащение своего конференц-зала. Основной задачей, поставленной перед интегратором, стало обеспечение возможности проведения внутренних и внешних конференций.

Реализация проекта

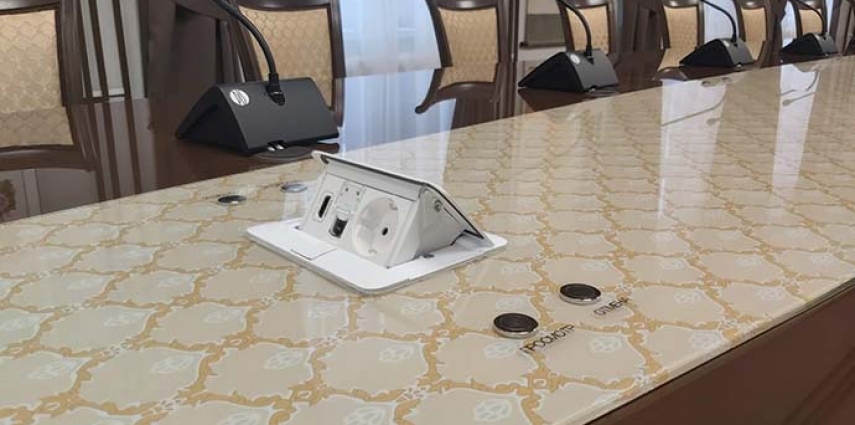

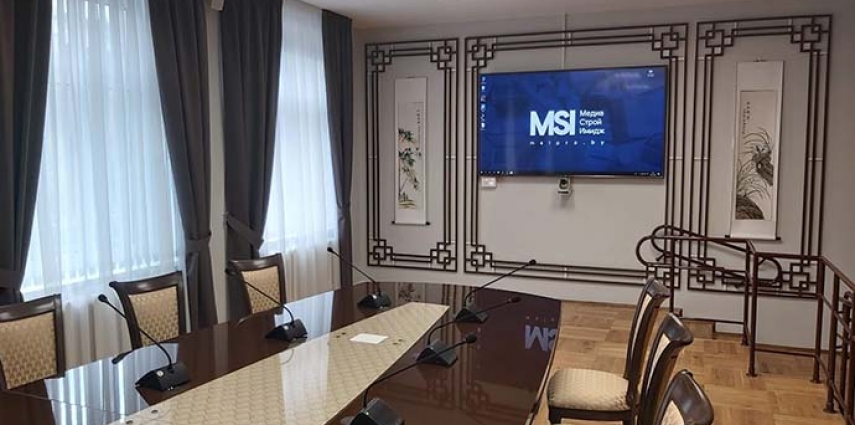

Для проведения внутренних конференций в конференц-зале предусмотрен 86-дюймовый телевизор с мини-ПК, беспроводной клавиатурой и мышью, позволяющий демонстрировать презентации напрямую с флэшки. Встроенные в стол лючки (3 шт) допускают одновременное подключение до трех устройств по HDMI в мультимедийную сеть и по UTP в локальную сеть и интернет, а также дублирование экрана одного из подключенных ноутбуков на телевизоре нажатием настольной кнопки, работающее по принципу “кто последний нажал, того человека и показывает”. В случае, если сигналы от лючков не поступают, то на телевизоре автоматически появляется изображение от мини-ПК.

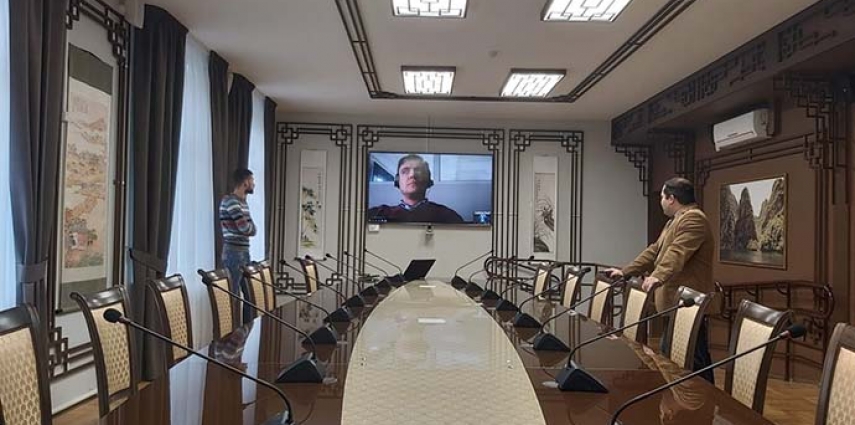

Для участия во внешних конференциях как приглашенное лицо имеется мини-ПК с выходом в интернет - это участник конференции с клиентским ПО организатора. При такой конфигурации на телевизоре отображается передаваемая извне информация.

Базовой системой для организации внешней видеоконференции является Skype for Business. Мини-ПК с установленным Skype for Business и доступом в интернет - участник конференции. На телевизоре через клиентское ПО можно показывать презентации.

Во всех трех конфигурациях звук от микрофонов участников, приложений, запущенных на мини-ПК, и подключенного ноутбука поступает на систему звукоусиления и переводчикам. Аудиосигналы от переводчиков передаются на наушники участникам через настольный микрофонный пульт. Во внешний мир через клиента видеоконференцсвязи на мини-ПК уходит звук с активного микрофона участника, а также звук презентации от одного из подключенных ноутбуков.

Помимо этого в институте были реализованы система управления на базе Extron и система автонаведения PTZ-камеры на активный микрофон цифровой конференц-системы Shure DDS 5900. Основной сложностью, которую пришлось преодолевать интегратору, стали проложенные прежде кабельные трассы. Изменить их прохождение или прокладывать новые на объекте не представлялось возможным, поэтому решение пришлось создавать на базе имеющейся инфраструктуры, а в ряде случаяев при нехватке длины кабеля в определенных местах было внесено изменение в техническое решение.

Список оборудования, использованного в проекте:

  • Телевизор 86" 3840x2160 (4K UHD), матрица IPS, частота матрицы 100 Гц, Smart TV (LG webOS), HDR, Wi-Fi;
  • Центральный блок конференц-системы, топология построения сети DCS-LAN с проходным подключением пультов кабелем FTP, цифровая передача аудиосигналов, шифрование сигнала, поддержка синхроперевода;
  • Универсальный пульт председатель/делегат/переводчик, подключение DCS-LAN;
  • Беспроводной пульт для проведения презентаций;
  • Неуправляемый коммутатор Gigabit Ethernet PoE+, 8xGE PoE+, металлический, бесшумный, бюджет PoE 60 Вт;

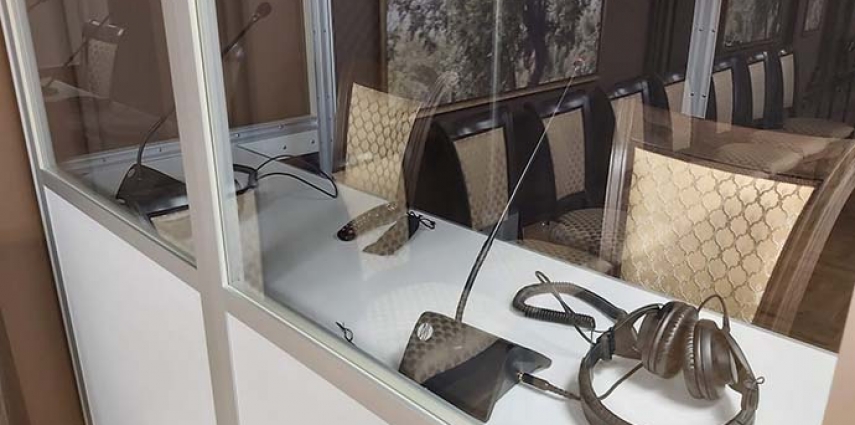

  • Напольная двухместная кабина для синхронных переводчиков, с вентиляцией. Соответствие ISO 4043:2016, Размеры в сборе (ШxГxВ): 1600х1600х2000 мм, Стол: 1600х500 мм, Панели: 3 стены, 4 окна, 2 крыша, 1 дверь;
  • Выдвижной настольный розеточный блок на 4 модуля;

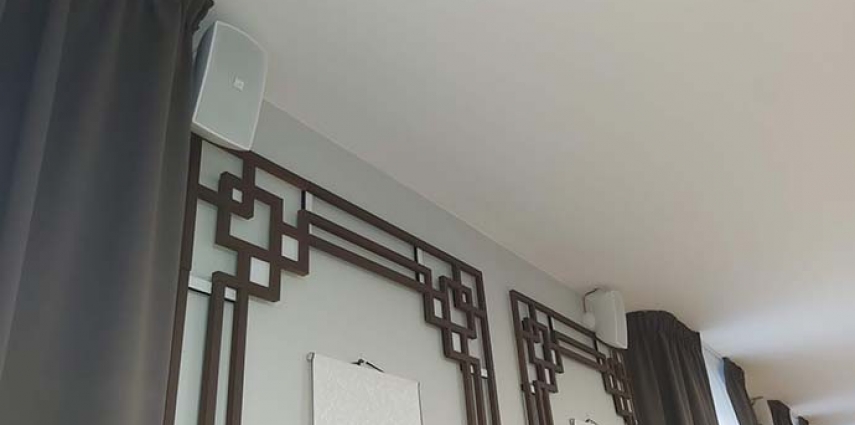

  • Двухполосная настенная акустическая система 4'', 35-70 Вт/8 Ом. Отводы 100 В: 3, 6, 12, 24 Вт. 100 Гц – 20 кГц. Чувств. 86 дБ. Крепление Clevermount;
  • Усилитель мощности 120 Вт/70/100 В,4 Ом. Вх: 1хXLR с проходным выходом, Вых: 1xXLR, 1хКлеммный блок. Габаритные размеры: 2Uх340 мм;
  • Шасси модульного DSP-аудиопроцессора (40 бит, плавающая точка), 8 слотов расширения, 4х4 Dante, работает под управлением ПО Xilica Designer, корпус 1/4U по ширине / 1U по высоте для установки в стойку, питание внешнее или по PoE;

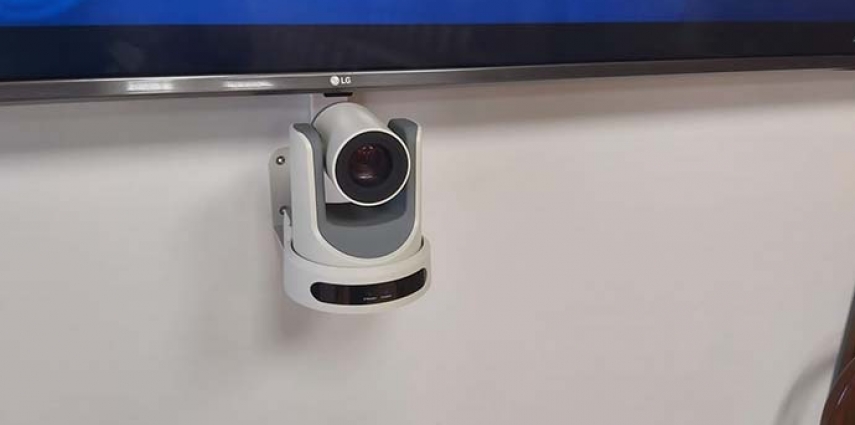

  • PTZ-камера, 30-кратный оптический зум, разрешение 1080p/60, матрица 1/2.7'', CMOS, Effective Pixel: 2.07M (Panasonic);
  • Четырехоконный мультивьювер сигналов HDMI 1080p/60 (1920х1200/60), выход HDMI 1080p/60 c PiP и PoP, хромакей, «зеркало», поворот 90°, 180°, логотип, 8 заводских конфигураций окон, управление по ИК, RS-232 и IP;
  • Коммутатор 2х1 HDMI 4K/60, 3D c HDCP 2.2 (YUV 4:4:4) с автоматической коммутацией по наличию сигнала, только удаленное управление на «сухих» контактах;
  • Коммутатор HDMI на четыре входа;
  • Процессор управления IP Link Pro; -Сетевая кнопочная панель с 10 кнопками: 3 ганга, по стандарту США (US);
  • Универсальный видеограббер USB 3.0, не требующий установки драйверов. Входы: DVI-I. Интерфейс: USB 3.0. Максимальное разрешение/максимальная частота кадров на выходе: 1920x1200/60;
  • Декодер цифрового многоканального аудио S/PDIF (TOSLINK) 48 кГц и аналогового стерео (2хRCA) из проходного сигнала HDMI 1080p (3D) с HDCP и EDID с частотой дискретизации до 192 кГц;
  • Комплект устройств для передачи HDMI 2.0 (4096x2160/30 при YUV 4:4:4, 3840x2160/60 при YUV 4:2:0, 3D) с HDCP 2.2/1.4, расширенным EDID и CEC, двунаправленного ИК (2х miniJack 3,5 мм) по витой паре CAT5e с двунаправленным POL, HDBaseT;
  • Передатчик и приемник сигналов HDMI 1.4 1080p/60 (4Kх2K, 3D) с HDCP и CEC, Ethernet (RJ45), ИК (2х miniJack 3,5 мм) и RS-232 (D-sub-9) в витую пару CAT5e с PoC (Power over Cable), HDBaseT, расстояние передачи до 100 м;
  • Усилитель-распределитель 1:2 сигналов HDMI 3D, 4096x2160/60 (4:4:4) с HDCP 1.4, 2.2, HDR, CEC и EDID, расстояние передачи сигнала 4K – до 5 м. Полоса пропускания 600 МГц. Поддержка эмбеддированного аудио до 192 кГц;
  • Dante AVIO USB 2x2 адаптер для подключения к аудиосети Dante, 2 вх./2 вых. канала, USB-Ethernet;
  • ПЭВМ на платформе INTEL NUC с клавиатура + мышь Wireless.
