Современная ВКС-инфраструктура в конференц-зале ВЦХТ

Исходные данные

Всероссийский центр развития художественного творчества и гуманитарных технологий (ВЦХТ), специализирующийся на научно-методическом, экспертном и информационно-аналитическом сопровождении процессов организаций в сфере образования и культуры, культурно-просветительской деятельности и проведении общественно значимых мероприятий, поручил специалистам компании Unitsolutions внедрить современные методы дистанционного обучения, организации семинаров и круглых столов. Основной задачей Центра является донесение методических материалов для осуществления государственной политики в сфере образования и культуры по всем регионам России, подготовка и переподготовка кадров. Для продуктивности решения этих задач руководство центра приняло решение установить программный ВКС-сервер и профессиональное AV-оборудование, что и было выполнено Unitsolutions.

Реализация проекта

Основой системы видеоконференцсвязи стало программное решение TrueConf Server, которое было установлено на сервер HP. Возможности сервера позволяют организовывать видеосвязь в разрешении до 4К, планировать и записывать конференции и использовать инструменты совместной работы. К конференции можно подключиться с помощью любого мобильного устройства с установленным клиентским приложением или через браузер, что обеспечивает мобильность и простоту в использовании.

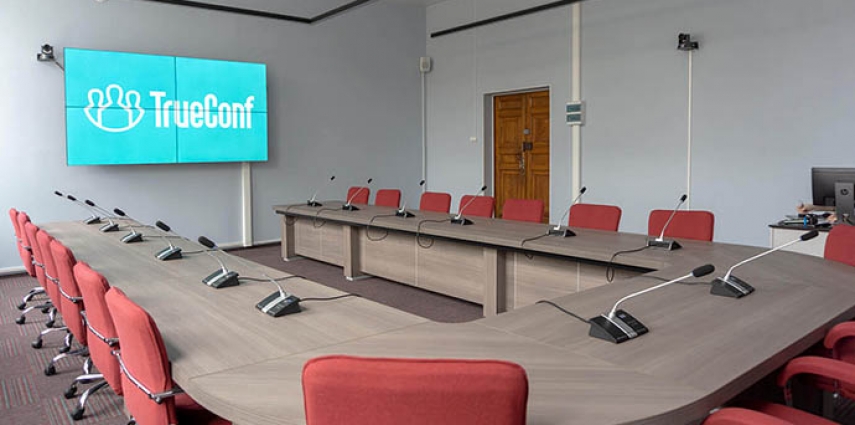

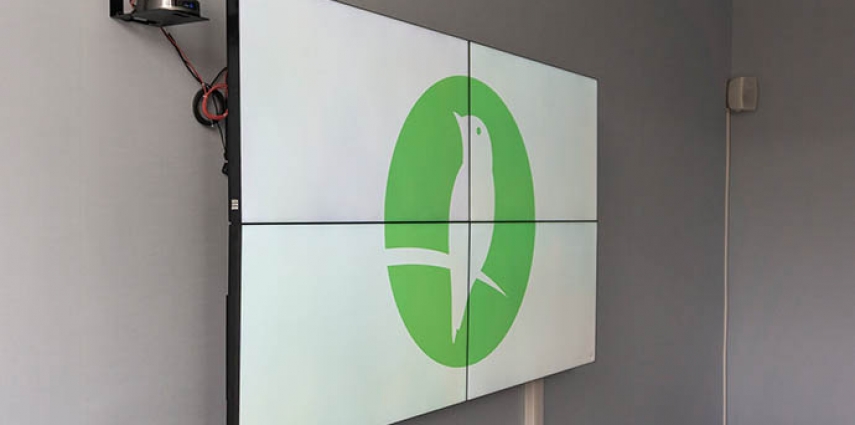

В центре конференц-зала была установлена видеостена Samsung, сформированная из четырех LED-панелей с диагональю 55 дюймов. Для управления видеостеной Unitsolutions задействовала HDMI-коммутатор CleverMic HDMI Matrix 4×4, с помощью которого была реализована возможности переключения источников сигнала между панелями видеостены с одновременной демонстрацией единого изображения, что позволяет управлять раскладкой видеоокон в зависимости от задач конференции.

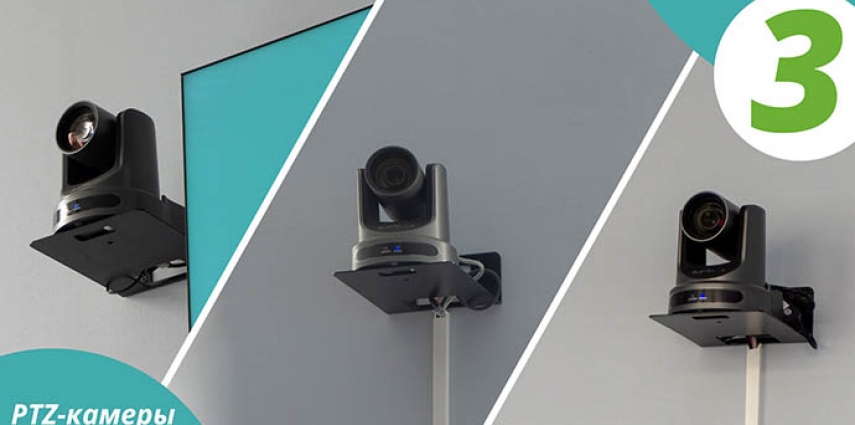

Для захвата изображения на противоположных стенах зала были установлены три PTZ-камеры CleverMic1212UHN. Это помогло исключить любые слепые зоны, обеспечив отличную видимость каждого из участников собраний. За каждой камерой закреплена своя “зона ответственности” — сценарий наведения на определённые пульты делегата при их активации: пульты посылают сигнал на блок управления микрофонами BKR BLS-U550M, который сообщает нужной PTZ-камере, кого следует снимать в данный момент.

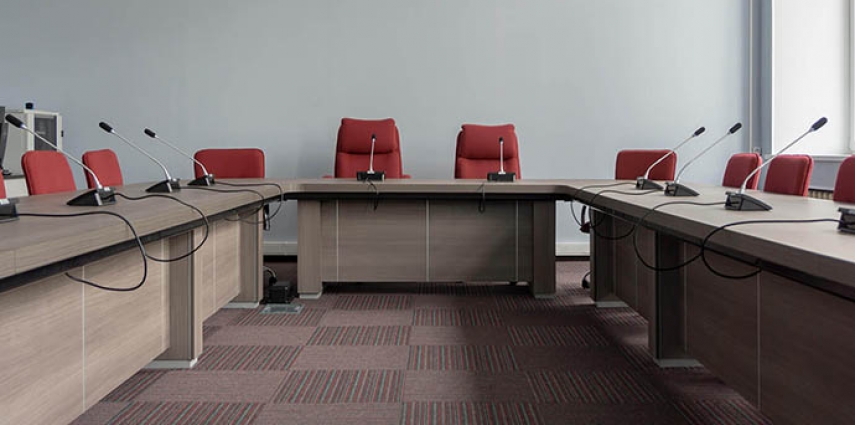

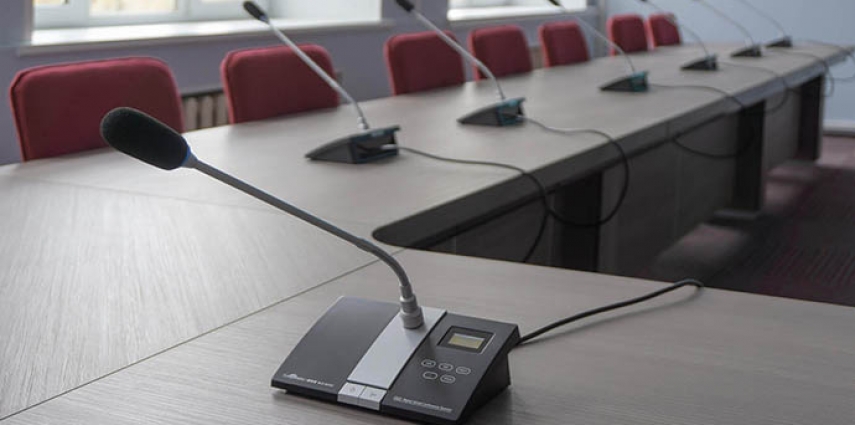

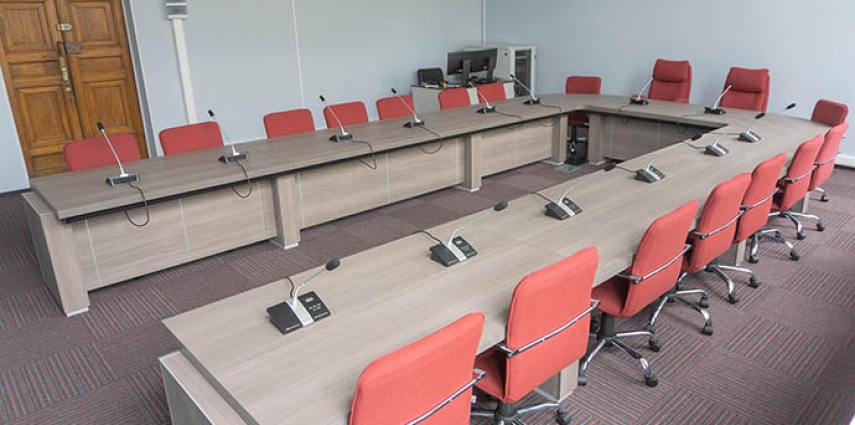

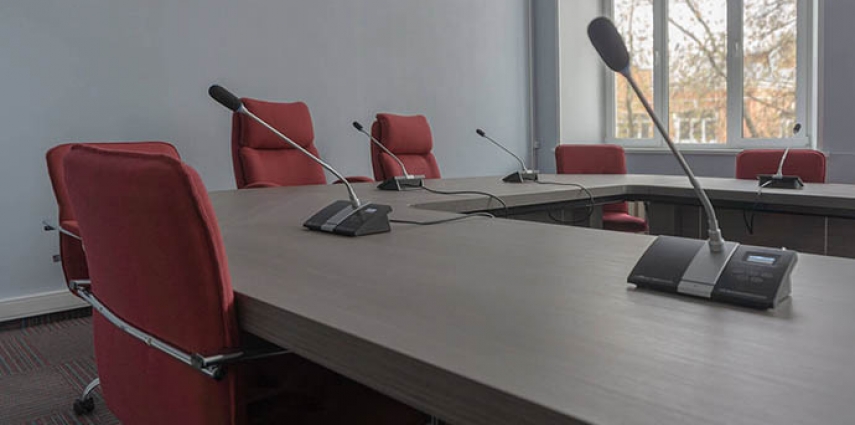

Для подзвучки делегатов специалисты компании использовали 12 микрофонных пультов BKR BLS-5513D и 2 микрофонных пульта председателя BKR BLS-5513C с функцией голосования, а для удобства выступления с трибуны и вопросов из зала — два ручных радиомикрофона BKR KX-D812 со стойками.

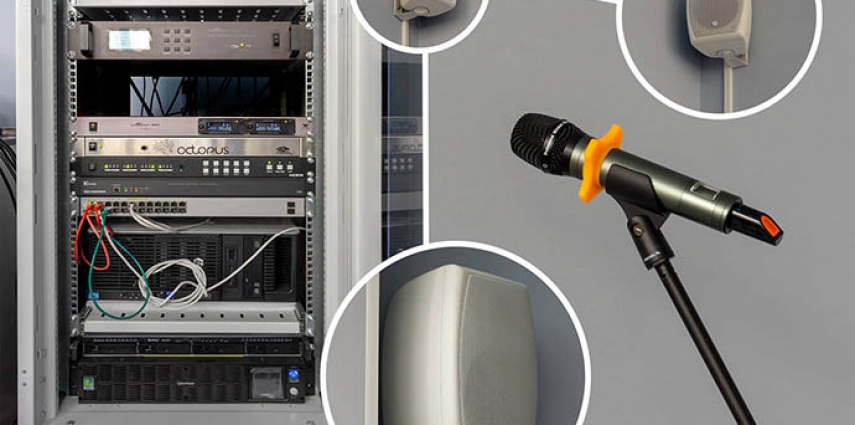

В качестве аудиоинтерфейса выступил цифровой микшер Phoenix Audio Octopus MT454-PA со встроенным усилителем мощностью 40 Вт, который автоматически подстраивается под конфигурацию помещения и расположение микрофонов, что обеспечивает равномерное распределение звука в конференц-зале. Для подавления эффекта обратной связи был задействован процессор DBX AFS2, успешно справляющийся со звуковыми петлями между микрофонами и акустикой. Акустическая система ВЦХТ сформирована на базе громкоговорителей CVGaudio ODF508TW.

Управление всей инфраструктурой зала завязано на базе Crestron CP3, которая позволяет объединить все применяемые в конференц-зале устройства в единую систему, контролируемую через приложение на ПК оператора.

Рабочее место оператора оборудовано ПК HP Z2 Mini G3, рэковым шкафом ЦМО 22U и 17-дюймовым монитором HP Z23n. Для обеспечения возможности записи и хранения всех видеоконференций в центре предусмотрена система Synology RS815RP+QC2 в комплекте с дисками. Вся IT-инфраструктура конференц-зала завязана ИБП CyberPower PR3000ELCDRT2U 1, отвечающем за защиту от скачков напряжения и кратковременной потери электричества.

Для проведения онлайн-конференций, круглых столов и методических совещаний с региональными единицами центр пользуется программным комплексом видеоконференцсвязи TrueConf Server. Оно позволяет участникам легко обмениваться мультимедийным контентом и презентациями прямо во время конференций, а возможности гостевых лицензий помогают проводить открытые вебинары и публичные конференции для пользователей со стороны.
