Передовая телестудия с панорамным видом на город Передовая телестудия с панорамным видом на город

Исходные данные

«Русская медная компания» хотела создать уникальную, постоянно действующую студию с панорамным видом на город, поручив корпорации DNK разработать и реализовать проект по оснащению телевизионного комплекса системам вентиляции и кондиционирования, электропитания, ЛВС и AV. На этапе проектирования были поставлены жёсткие рамки по высоте потолка и серьезные ограничения по энергопотреблению, тепловыделению и вентиляции комплекса.

Реализация проекта

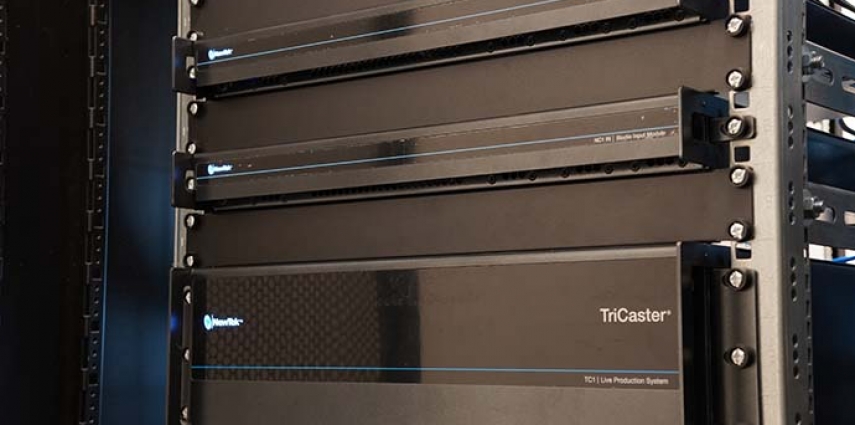

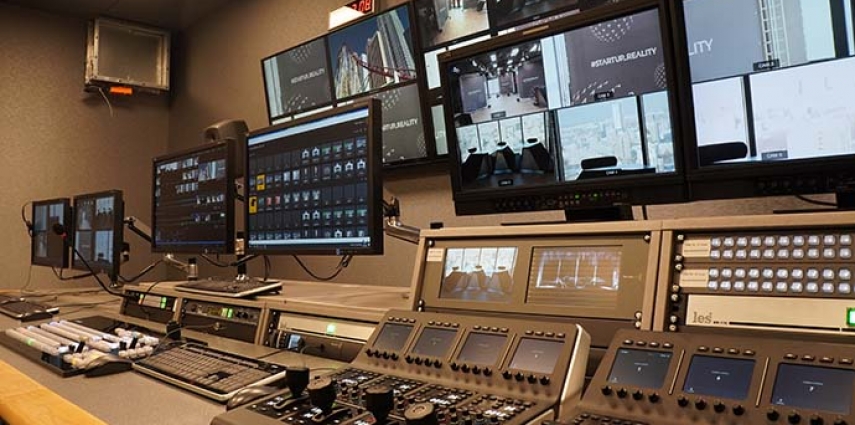

В студии были установлены камкордеры Blackmagic URSA Broadcast, отличающиеся широким динамическим диапазоном и высоким качеством отображения оттенков кожи. Центральным звеном комплекса стала система NewTek TriCaster TC1. Для подключения камер интегратор задействовал два модуля расширения NC1 IN, что позволило построить тракт с возможностью подключения восьми камкордеров. Оставшиеся четыре входа на TC1 скоммутированы к видеоматрице и могут быть задействованы для подключения дополнительных источников сигнала. Соединение устройств между собой осуществляется с помощью новейших протоколов NDI и Dante.

В дополнение ко встроенной в TriCaster системе графического оформления используется более совершенное решение — NewblueFX Broadcast, установленное на отдельной рабочей станции. Благодаря использованию NDI имеется возможность одновременного вывода до 16 слоёв графики, при этом есть поддержка 3D-объектов и подключения внешних источников данных.

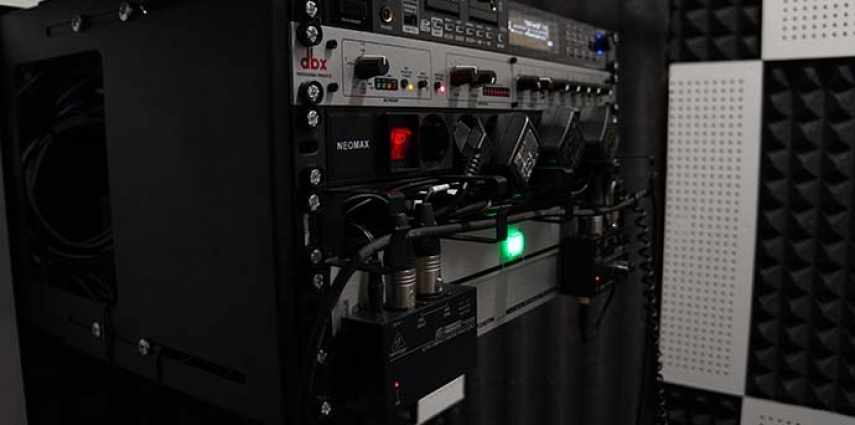

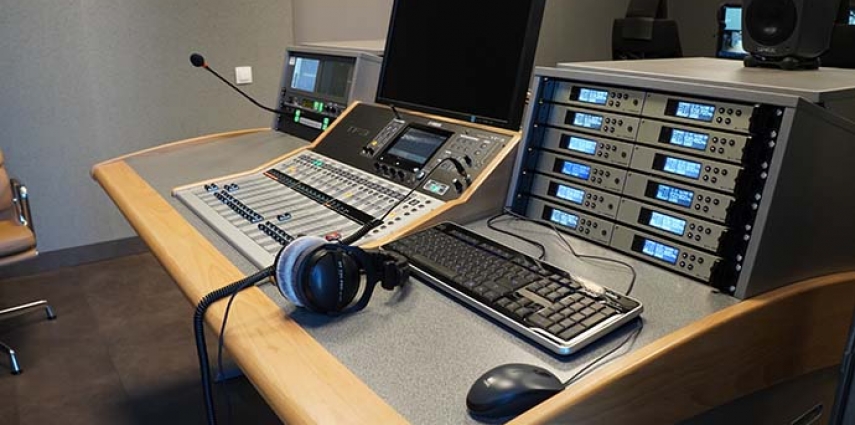

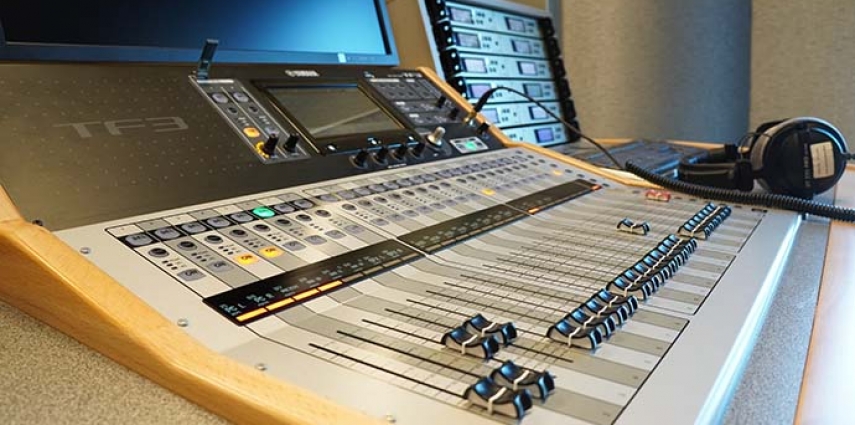

Обработка звука выполняется на цифровом микшере Yamaha TF3, интегрированным с TriCaster по сети через протокол Dante, что позволяет устройствам обмениваться 16 двунаправленными каналами звука. На рабочей станции звукорежиссёра установлена DAW Nuendo, предназначенная для поканальной записи и воспроизведения звуковых фрагментов. В студийном павильоне установлен блок расширения Yamaha TiO. К консоли звукорежиссёра подключены приёмные блоки радиосистем Sennheiser EW 100 G4. Мониторинг в аппаратной реализован на базе студийных мониторов Genelec 8040. Гибкость системы обеспечивают сетевые технологии, в частности — Dante Virtual Soundcard.

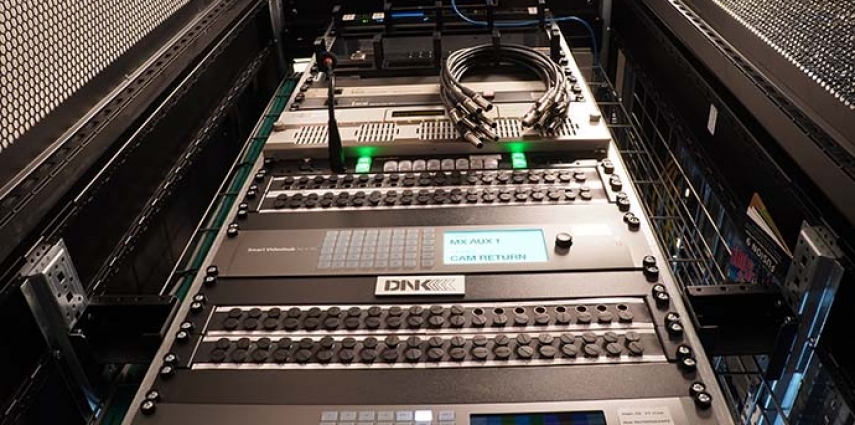

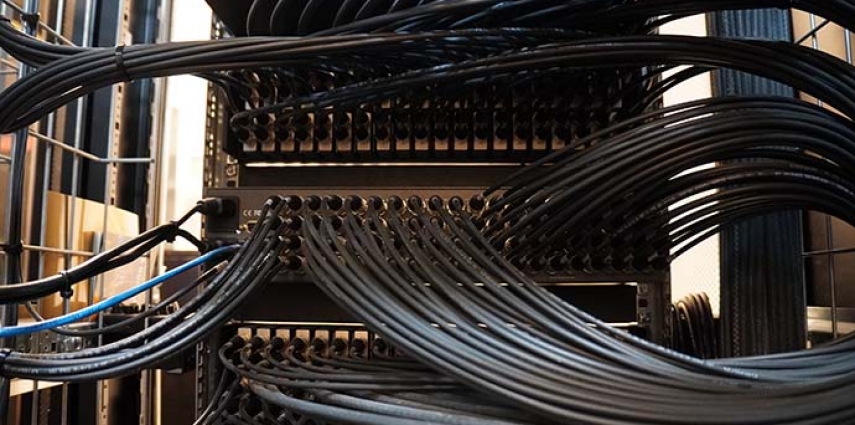

Дли предоставления сотрудникам студии удобного доступа к управлению подключенным к системе оборудованием с любого рабочего места в аппаратной была развернута IP-KVM система. Резервный тракт выполнен на классических вещательных интерфейсах SDI и аналоговой передаче звука. Также по протоколу SDI к видеомикшеру подключена титровальная станция NewblueFX.

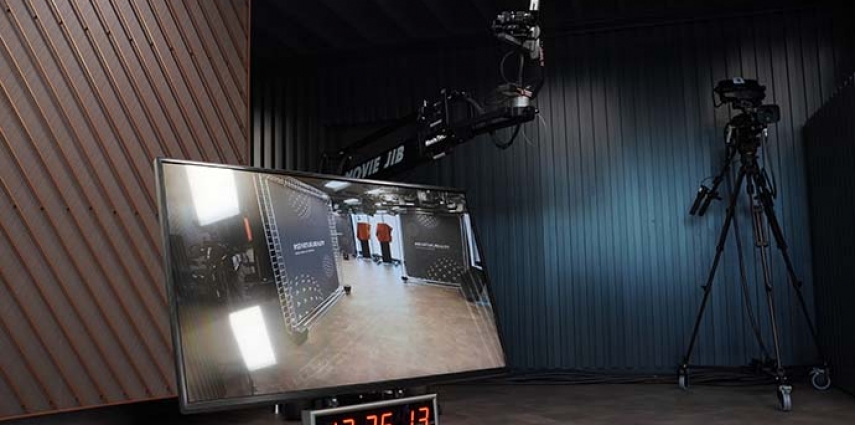

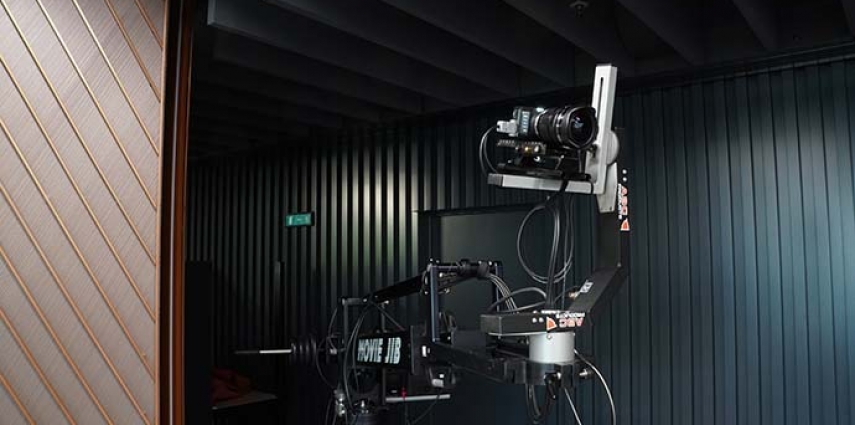

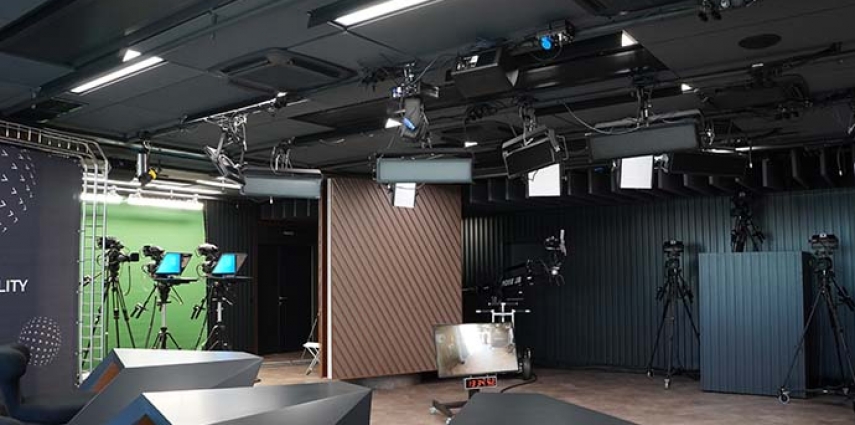

Парк студийных камкордеров представлен решениями Blackmagic Design со студийными видоискателями и объективами Fujinon с ручками управления масштабированием и фокусом. Два камерных комплекта оснащены телесуфлёрами Prompter People. Предусмотрен в студии и операторский кран MovieTech с роботизированной головкой ABC Products, на который установлена миниатюрная камера Blackmagic Design с датчиком изображения, аналогичным применяемым в полноформатных камерах.

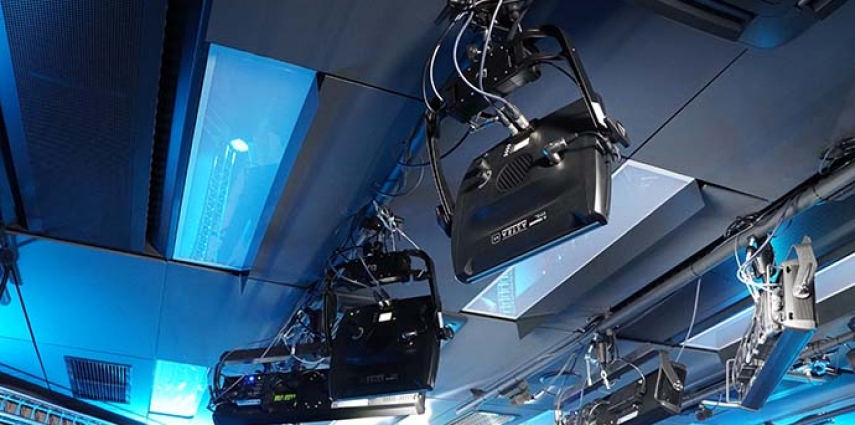

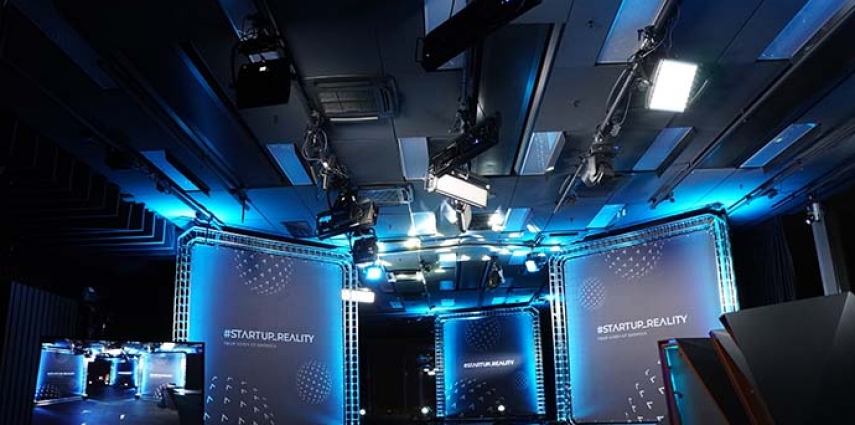

Для оформления студии используются 98-дюймовая и 88-дюймовая видеопанели LG. Система освещения из-за небольшой высоты потолка создана с помощью встраиваемых светильников Varton. Кроме нее доступны дополнительные световые приборы таких производителей, как Rosco, Litepanels, Dedolight, поддерживающие управление с помощью системы MA Lighting по протоколу DMX. В переговорной комнате есть видеопанель с подключенной беспроводной системой Barco Clickshare.
