Исходные данные

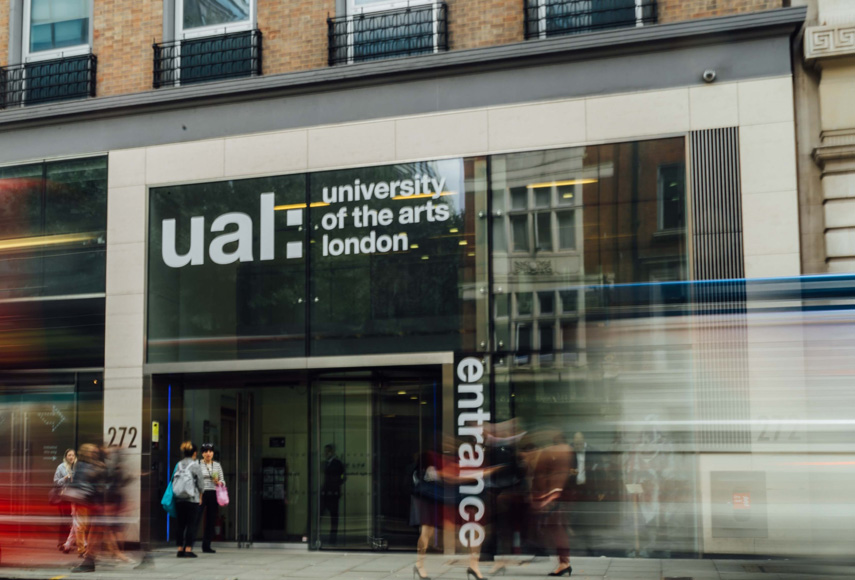

Лондонский университет искусств поручил системному интегратору Tateside произвести обновление AV-системы в двух недавно отремонтированных аудиториях подведомственного ему Института креативных вычислений. Заказчик хотел получить возможность демонстрации на большом экране учебных материалов, подзвучивания речи лекторов и проведения в помещениях занятий как с лично присутствующими, так и с дистанционно расположенными студентами.
Реализация проекта

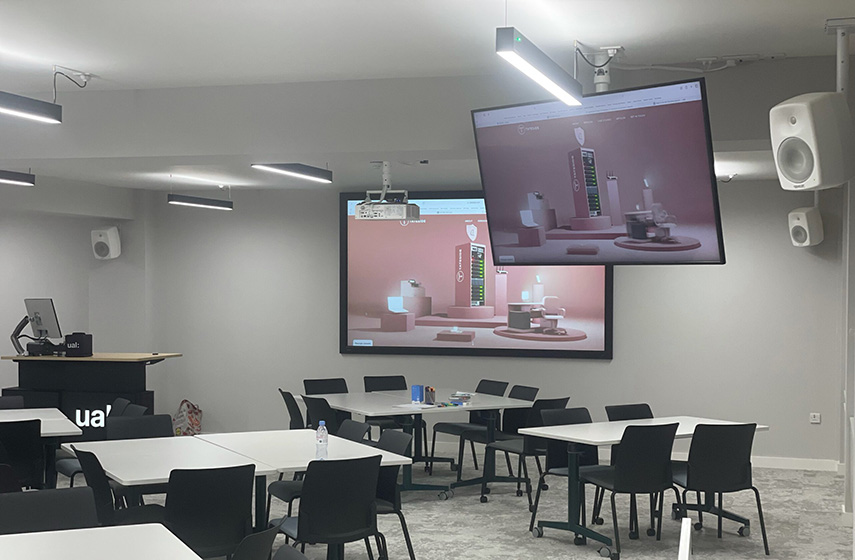

Основой системы видеоотображения большей аудитории стали два установленных под потолком лазерных проектора Panasonic PT-VMZ71 со 120-дюймовыми экранами Supernova Core. Дополнили их два дублирующих 65-дюймовых дисплея Samsung, делающие контент хорошо просматриваемым даже для тех студентов, кому плохо виден проекционный экран. Специально разработанная под проект кастомная кафедра Top-Tec оснащена компьютером с монитором и тач-панелью Q-SYS, подключенной к системе автоматизации помещения и позволяющей управлять работой различных компонентов AV-системы (выбор источника, регулировка громкости воспроизведения аудиосигналов и прочее).
Для захвата видео в зале применяется PTZ-камера BirdDog с разрешением 1080p и поддержкой сетевого протокола NDI, который давно используется для организации мультимедийной инфраструктуры всего кампуса. Полученные с нее сигналы могут локально записываться или транслироваться в сеть. Система распределения видеосигналов включает HDBaseT-сплиттер Blustream, а также NDI-кодеры и NDI-декодеры BirdDog.
Для захвата голосов интегратор задействовал беспроводную микрофонную систему Sennheiser с передатчиками-бодипаками, а для интерактивных сессий вопросов/ответов с участием студентов – беспроводные микрофоны Catchbox, выполненные в нестандартных кубических корпусах с логотипом университета. Система звукоусиления аудитории организована на базе шести громкоговорителей Genelec 4040A, размещенных на потолочных кронштейнах. Распределение аудиосигналов осуществляется в инсталляции по сети Dante.

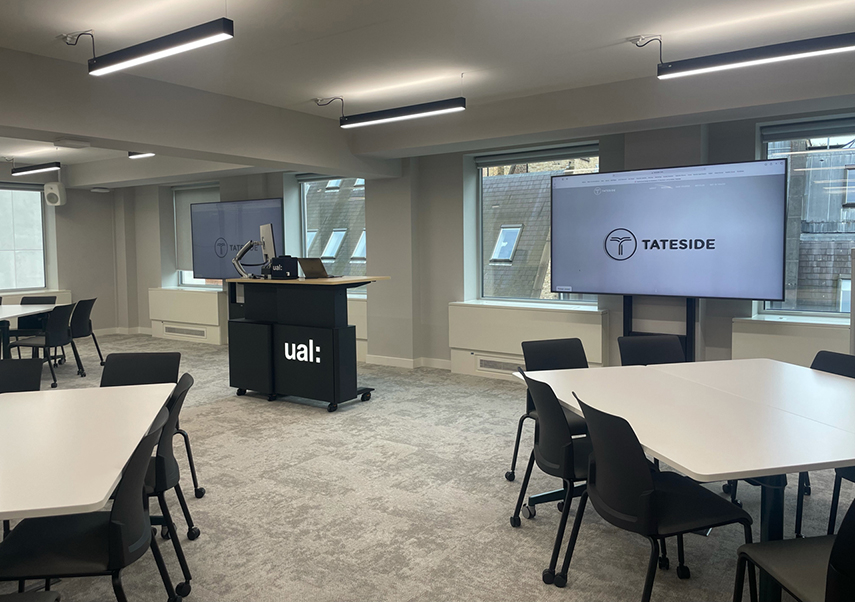

Второе оснащенное помещение получило схожую конфигурацию оборудования, но в качестве основной системы видеоотображения вместо проекторов в нем задействованы 85-дюймовые дисплеи Samsung.
Отзыв интегратора
Комментирует Джек Корниш, технический директор Tateside:
«Техническая команда университета – провидцы NDI. Все AV-системы в их кампусе еще до начала нашего сотрудничества были основаны на этом гибком протоколе, а для передачи звука применялся Dante, что упростило интеграцию новой AV-инсталляции в имеющуюся инфраструктуру объекта. Для управления AV-оборудованием во всем здании развернута система автоматизации Q-SYS, которая предоставляет выступающим за кафедрами наглядный и удобный пользовательский интерфейс. Для распределения сигналов заказчик хотел использовать технологию BirdDog, поэтому мы также включили ее в свое решение».
