Исходные данные

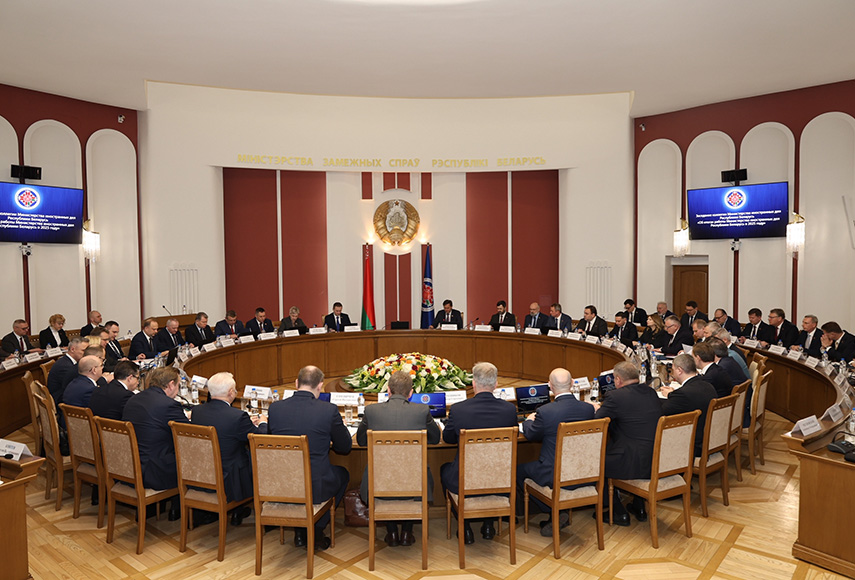

Министерство иностранных дел Республики Беларусь выполняет ключевую роль в реализации внешней политики государства, регулярно проводя официальные встречи на высоком уровне. Специфика таких мероприятий предъявляет повышенные требования к качеству аудиовизуального сопровождения. Онлайн-переговоры в гибридном или полностью дистанционном форматах и подключение зарубежных партнеров по защищенным каналам связи стали неотъемлемой частью современной дипломатической практики. В связи с этим МИДу потребовалась модернизация технического оснащения основного зала заседаний и пресс-холла. Для реализации проекта по поставке, монтажу и пусконаладке оборудования в качестве субподрядчика была привлечена компания ООО «МедиаСтройИмидж».

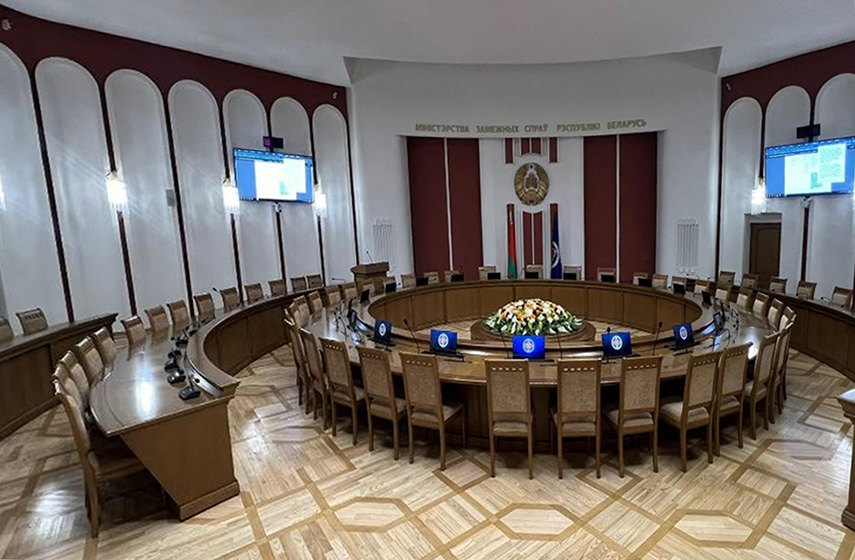

Основной задачей, поставленной перед интегратором, стала замена морально и физически устаревшего оборудования на современный цифровой комплекс, обеспечивающий высокое качество звукоусиления, видеоотображения и возможность проведения видеоконференцсвязи. Прежняя система, основанная на решениях с ограниченной технической и программной совместимостью и аналоговой коммутации, практически исчерпала свой ресурс. Особую сложность представляла акустическая среда зала, где стандартные настенные громкоговорители не обеспечивали необходимой разборчивости речи и приводили к возникновению обратной связи.
Реализация проекта
Для решения проблем с плохой разборчивостью речи и сильным эхом было проведено изучение акустических параметров зала, по результатам чего интегратор принял решение заменить стандартные двухполосные громкоговорители, которые создавали переотражения от пола и потолка, на звуковые колонны AUDAC KYRA12, обладающие узким вертикальным углом раскрытия (9°). Это позволило направить звук непосредственно на участников, обеспечив равномерное звуковое давление и защиту от обратной связи.

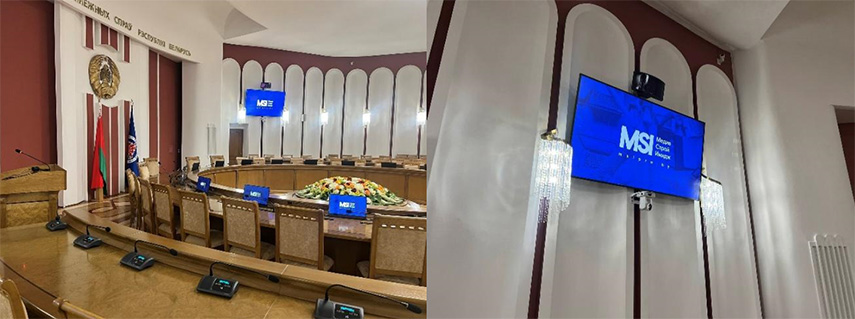

Основой цифровой конгресс-системы стали контроллеры и 71 врезной пульт делегатов/председателя Vissonic, аудиосигналы между которыми передается по стандартному кабелю «витая пара» (CAT5e/6). Подключение микрофонных пультов выполнено по кольцевой топологии, благодаря чему в случае обрыва одного кабеля система продолжит работу, получая питание и передавая данные с другой стороны. В составе мобильного коммуникационного решения используются UHF-радиосистемы MIPRO с выносными антеннами, что обеспечивает стабильный прием аудиосигнала по всему первому этажу, включая пресс-холл. Для ведения регламента, отображения фамилий, выступающих и управления очередью заявок на выступление предусмотрено специализированное ПО.
Довершает конфигурацию 64-канальная система синхронного перевода, реализованная на базе цифрового передатчика и излучателей Vissonic, работающих по технологии цифровой модуляции QPSK, что гарантирует отсутствие помех от систем освещения. Каналы перевода могут быть заведены напрямую в сеанс видеосвязи. Это позволяет удаленным участникам слышать переводчика, а локальным делегатам — выбирать язык оригинала или перевода на своем пульте.

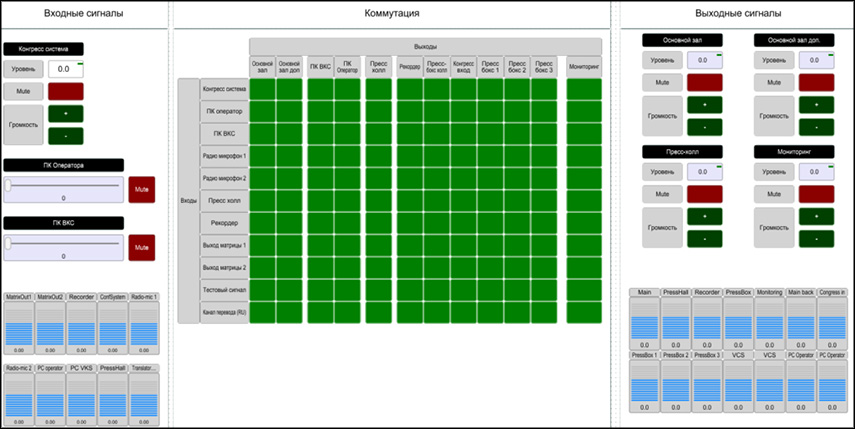

Для гибкого управления аудиосигналами в проекте задействован модульный процессор Xilica Solaro FR1 с платами Dante и USB. Он отвечает за маршрутизацию и обработку звука, позволяя выполнять эквализацию, вносить задержки, подавлять эхо и обратную связь от микрофонов. Возможность управления всеми параметрами звука с одного экрана реализована с помощью индивидуальной графической оболочки, созданной в ПО Xilica Designer. Оперативный выбор источников и регулировка громкости без участия основного оператора производятся через настенные панели в пресс-холле. Настройки и мониторинг всех цифровых блоков системы осуществляется по локальной сети.
Передача многоканального звука по локальной сети здания выполняется с помощью протокола Dante. Это позволяет подключать активные пресс-боксы в любую сетевую розетку: оператор маршрутизирует нужный сигнал на устройство через сеть, что исключает потери качества на длинных дистанциях. Аудиопроцессор поддерживает HID-взаимодействие с компьютерами, на которых установлены ВКС-кодеки, через USB, синхронизируя уровни громкости и статус кнопки Mute с ОС Windows (например, в Teams или Zoom). Это превращает весь зал в единый «умный» спикерфон.
Чтобы обеспечить возможность проведения сеансов видеоконференцсвязи и протоколирования мероприятий, была реализована многокамерная система видеозахвата на основе пяти PTZ-камер Aver с 30-кратным оптическим зумом, управляемых по протоколам VISCA over IP и Pelco-D с профессионального пульта с джойстиком. За распределение видеосигналов в инсталляции отвечает матричный коммутатор Infobit 16×16. Запись заседаний с возможностью наложения логотипов и выбора раскладки камер в реальном времени осуществляется с помощью видеорекордера Vissonic. Для оператора предусмотрена системы превью, позволяющая через специализированное программное обеспечение видеть потоки со всех камер одновременно.

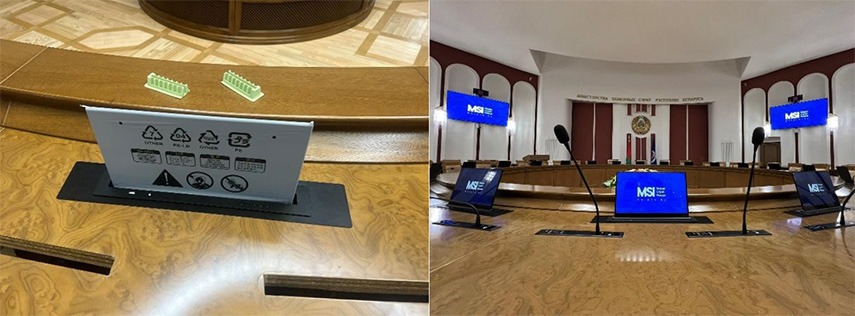

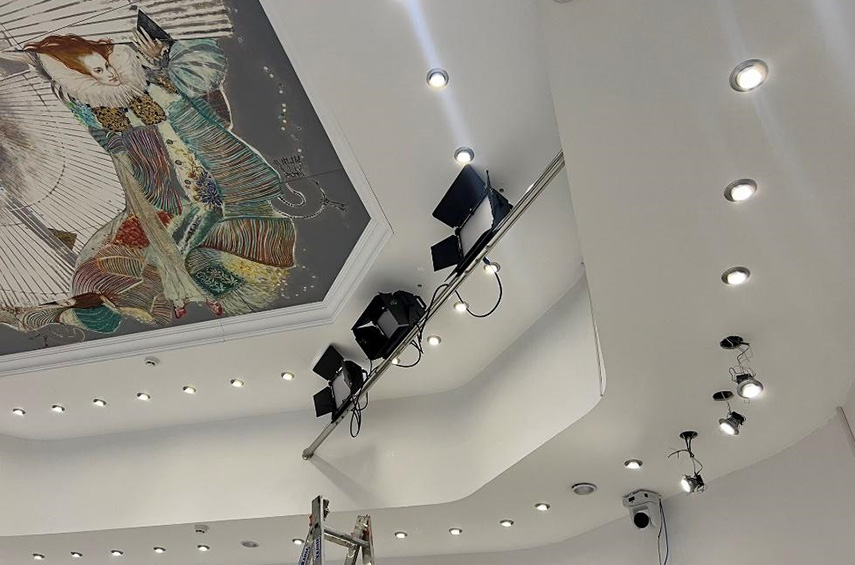

Для вывода необходимой информации во время встреч предусмотрены профессиональные дисплеи Hikvision и выдвижные мониторы Vissonic. Дополнили оснащение бесшумные светодиодные приборы с управлением по DMX, смонтированные в пресс-холле.
Также в рамках модернизации были проложены новые кабельные трассы (через подвалы, проколы в стенах и в новых гофротрубах). Для защиты критически важного оборудования от скачков напряжения и кратковременного отключения электричества в серверный шкаф установили ИБП (SVC 3кВА).
