Исходные данные

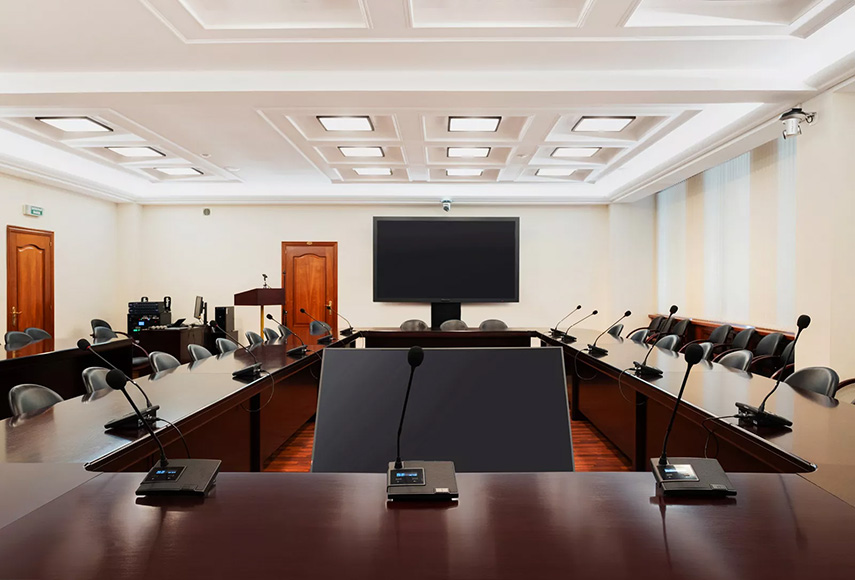

Межгосударственная организация поставила перед компанией Smart-AV задачу перевести с аналогового оборудования на цифровое конференц-зал на 40 человек. В этом проекте у интегратора была непростая отправная точка — формального технического задания никто не писал, поэтому определять, что должно получиться на выходе, пришлось вместе с заказчиком.
Реализация проекта
В состав системы звукоусиления вошла стойка с громкоговорителями в центре зала, к которой привыкли все сотрудники, и имеющиеся на объекте акустические системы подходящей громкости, встроенные в потолок. Чтобы одновременно усилить голоса выступающих в помещении и вывести речь удаленных собеседников, была установлена аудиоматрица Ивента АП88ИИ. Благодаря созданному интегратором гибридному пресету центральные громкоговорители воспроизводят локальную речь — совещания, микрофоны, выступления у трибуны, а потолочные — звук из ВКС-системы и с ноутбука. С помощью матрицы была подавлена акустическая петля, убрано эхо, способное возникать во время видеоконференций, и лишние шумы.

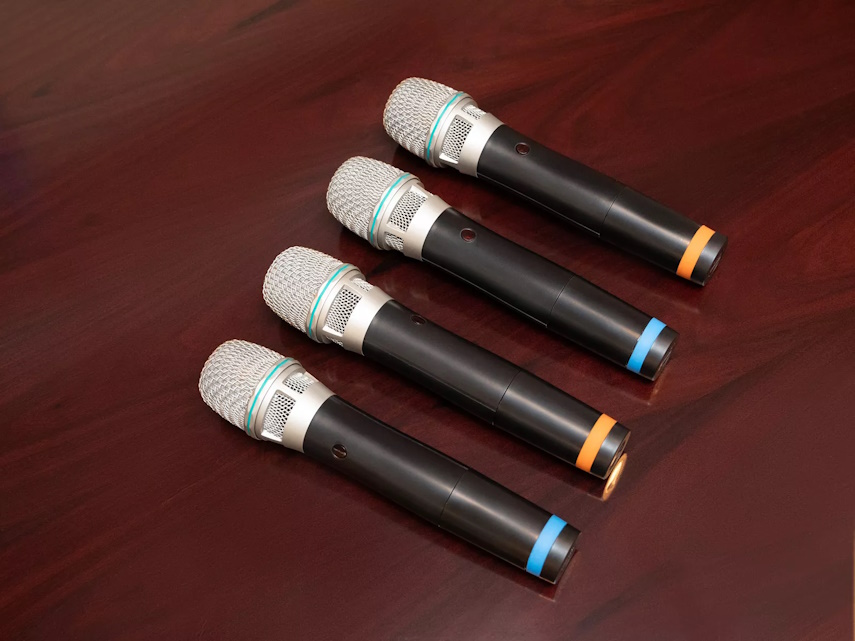

Добавленные к системе четыре беспроводных ручных микрофонов MiPro ACT-32H-80 позволяет говорить из любого кресла или передавать выступающим на гостевых местах, а две широкополосные всенаправленные антенны MiPro AT-70W обеспечивают стабильную передачу.

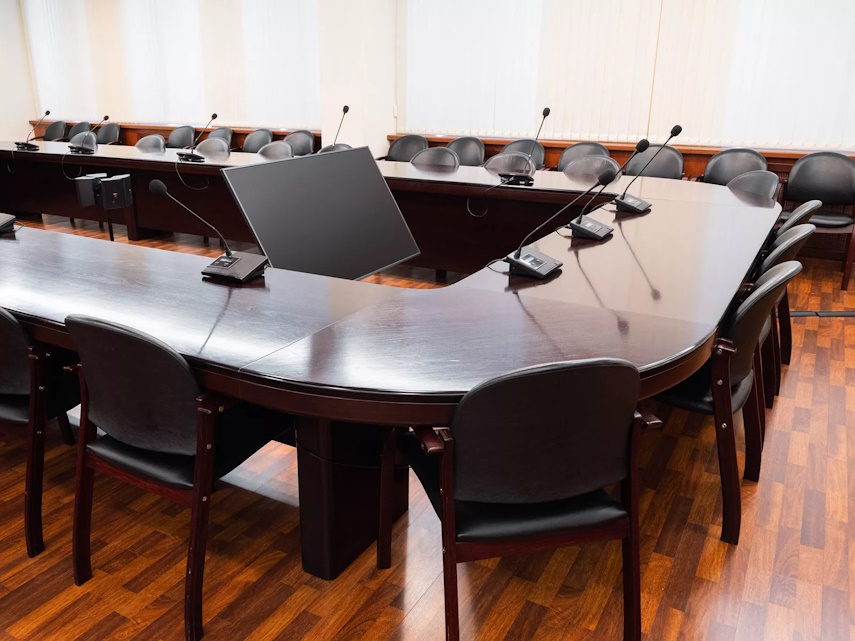

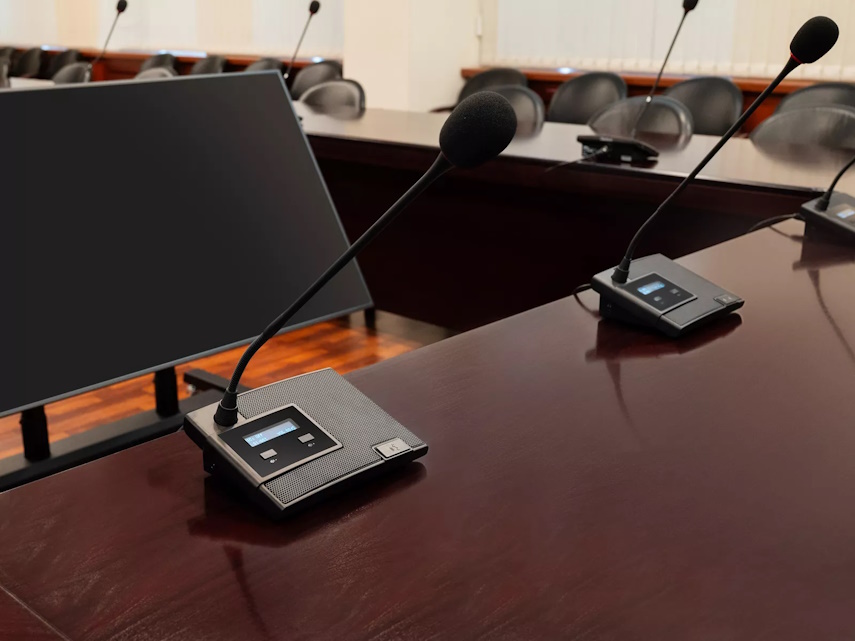

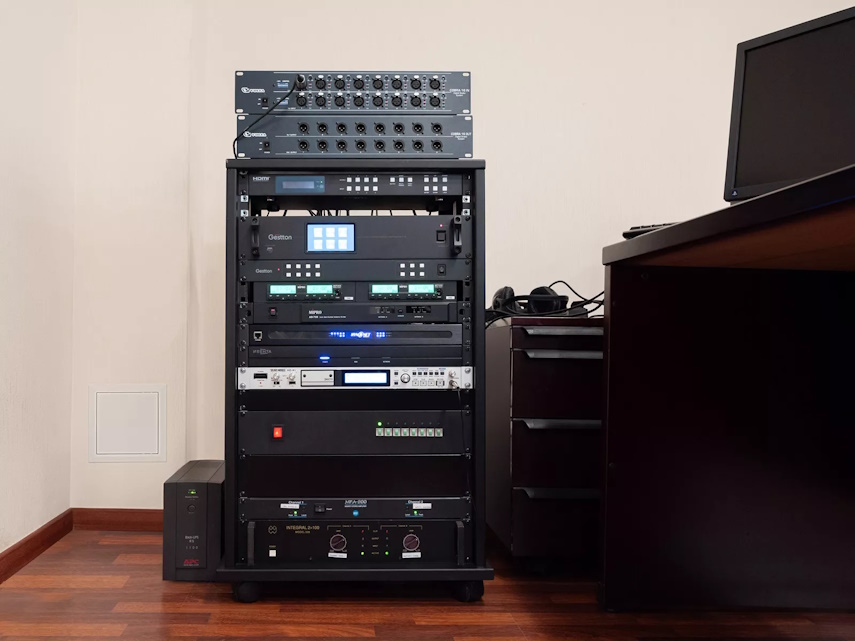

Конгресс-система помещения построена на базе центрального блока Gestton EG-6620M, 12 проводных пультов делегатов EG-6620D и одного председательского EG-6620C с возможностью отключить всех разом. Для удобства работы в ней задано ограничение по количеству активных микрофонов, что является для таких решений стандартной практикой.

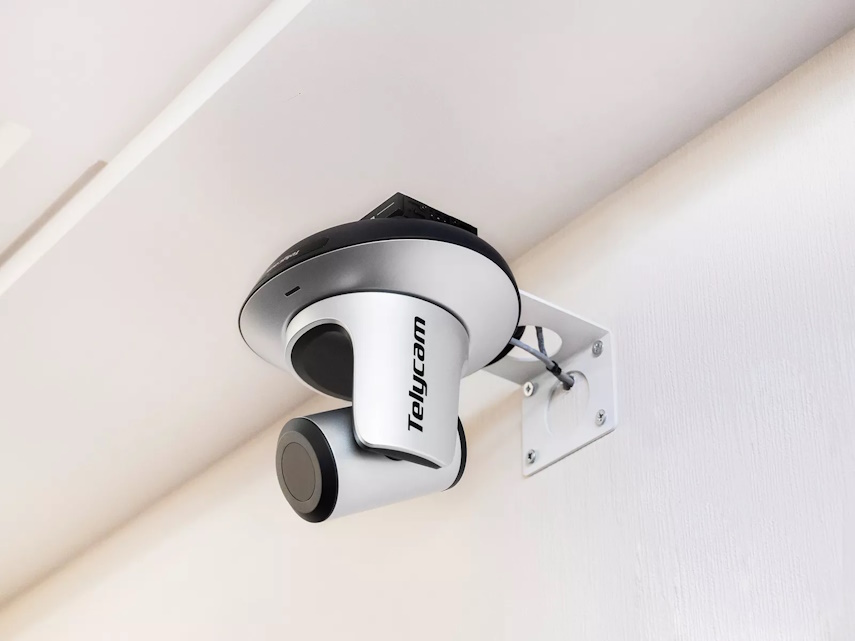

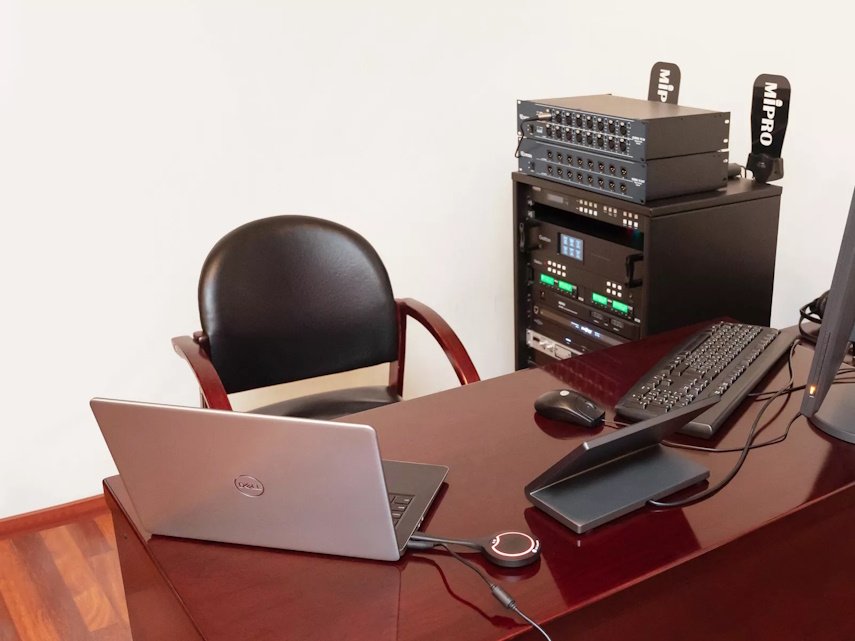

Чтобы одновременно вывести на экраны изображения с ноутбука, ПК с ВКС и трех PTZ-камер (две Telycam TLC-300-IP-5-4K с 5-кратным зумом и одна TLC-300-IP-12-4K-AB с 12-кратным зумом и автоматическим слежением), был задействован бесподрывный коммутатор Ивента БВК44М с поддержкой Multiview (вывод нескольких источников на один экран). Для оперативного подключения пользовательских устройств по беспроводному соединению добавлен комплект AV Access eShare W80 + D20.
Специально продуманная схема коммутации помогла получить возможность оперативно замещать один из источников принесенным ноутбуком или любым другим мобильным устройством. Для этого не нужно переключать кабели, искать переходники или запускать сложные настройки, при этом и звук, и видео отправляются на потолочные громкоговорители. Также в состав системы распределения сигналов вошли матричный коммутатор Intrend ITMFS 4x4H2A, HDMI-сплиттер AV Access 4KSP14-S (1x4) и пять HDMI-удлинителей по витой паре 4KEX100-H2.
Дополнил все это коммутатор Gestton EG-6604K. В стандартных конфигурациях он используется для переключения входов от камер и получения команд от центрального блока конгресс-системы, но в данном проекте управление было построено через систему автоматизации Crestron. Она уже использовалась заказчиком в другой переговорной, и он не хотел менять привычную схему работы.

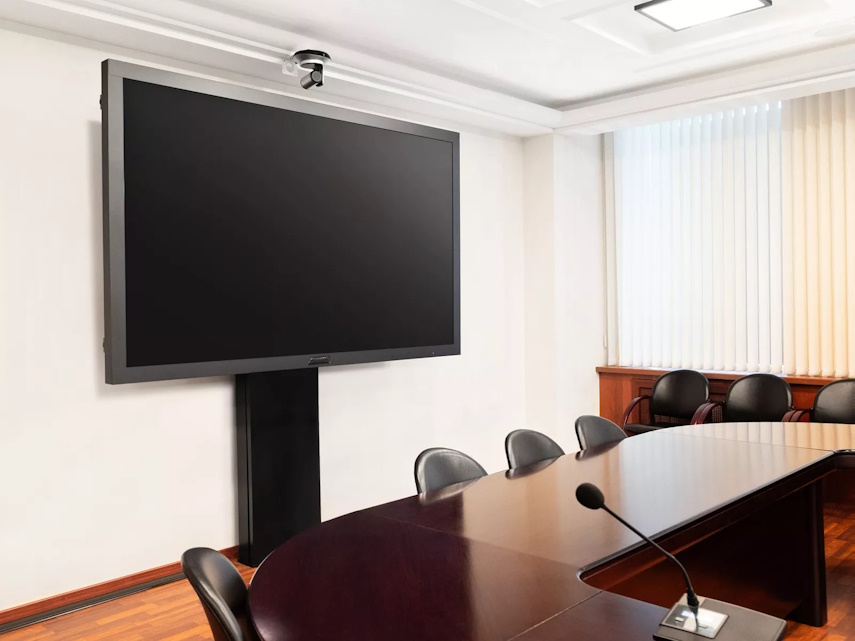

Так как задействованная в проекте аудиоматрица не имеет физических регуляторов, то для коррекции ее параметров необходимо каждый раз заходить в приложение, рискуя сбить настройки. Теперь на экран сенсорной панели выведены только нужные регуляторы громкости, что полностью устраняет эту проблему. Еще одной удобной функцией стало добавление иконок для отслеживания статуса устройств видеотображения. В зале установлены два экрана: основной Panasonic с диагональю 103 дюйма и дополнительный 55-дюймовый Hisense 55DM66D, расположенный на наклонной напольной стойке перед президиумом. Теперь на экране панели видно включены или выключены дисплеи, можно управлять ими и переключать источники. Все кнопки подписаны понятным языком.
Помимо этого, было реализовано отображение на панели статуса микрофонов — кто включился, а кто — нет, а также возможность ручного включения микрофонов оператором, что может быть актуально, если, например, кто-то начал говорить, но забыл включить свой микрофон самостоятельно. Такой двусторонней связи раньше не было. Довершает все это система наведения камер на активных спикеров. Нажал кнопку на пульте делегата — камера тут же навелась на говорящего. Все пресеты настроены и сохранены.
Отзыв интегратора
Комментирует менеджер проекта:
«Мне нравится творить в таких проектах. Когда нет жесткого ТЗ, но есть задача и доверие заказчика — можно сделать что-то живое и по-настоящему удобное. Мы не просто перевели аналог в цифру. Мы сохранили знакомую заказчику акустику, добавили умное управление через Crestron, связали камеры с микрофонами, настроили устойчивую радиосвязь на 6 каналов и получили зал, где любой сценарий — от закрытого совещания до большой ВКС — включается с панели. И знаете что? Этот проект оказался не последним. Сейчас у нас на подходе ещё одна переговорная комната и конференц-зал для того же клиента. Доверие дороже любого ТЗ».
