Светодиодные решения «все в одном» для презентаций и ВКС

Содержание:

Как устроены решения «все в одном»
Особенности конструкции, монтажа и подключения.

Встроенные мультимедийные возможности
Какой функционал для проведения презентаций и ВКС реализуют в решениях «все в одном».

Рассматриваемые модели
Absen X136 Pro V2 | Unilumin V1-135 | BOE BYG009-162B | Samsung The Wall IAB 146 4K

Выводы
Чем различаются продукты и для каких проектов подходят.


А так как светодиодный экран — это комплексное решение с модульной конструкцией, требующее грамотного проектирования, длительного монтажа и высококвалифицированной калибровки, то закономерным развитием технологии стало появление продуктов «все в одном», таких требований не имеющих. Первые устройства подобного класса были выпущены еще в 2018 году, сегодня же они есть в ассортименте подавляющего большинства ведущих мировых производителей.

В новом материале поговорим о преимуществах таких решений, их использовании для проведения презентаций и видеоконференцсвязи, а также рассмотрим четыре перспективные модели брендов.

Как устроены решения «все в одном»

Стандартный светодиодный экран представляет собой модульную систему. Она включает модули со светодиодами, фиксируемые на несущей конструкции, блоки питания для них, видеопроцессор/контроллер для обработки и распределения сигналов на приемные карты, подключенные к модулям, и кабельную инфраструктуру. Таким образом, формируется единое решение из нескольких компонентов, нередко различных производителей. Конструкция экрана и система управления видеосигналами проектируются специально под проект, монтаж требует квалифицированных специалистов и от нескольких дней до нескольких недель работы, так как необходимо выполнить сборку, юстировку (выравнивание модулей для устранения перепадов и зазоров) и калибровку (настройка одинаковых показателей яркости и цвета у всех модулей). Одним словом, реализация такого экрана — сложный и трудоемкий процесс.

Светодиодные решения «все в одном» (All-in-One) имеют иную концепцию — это готовые к эксплуатации комплекты для блочной сборки, в которые входит все необходимое для установки. Продаются они одной позицией одного бренда, а не несколькими отдельными компонентами, что упрощает приобретение, сервис и исключает проблемы с совместимостью. В комплект, помимо самого экрана, входят система обработки изображения и источники питания, но в отличие от модульной конструкции, все это интегрировано.

Инсталляторы получают крупные панели легкосборной конструкции со встроенной электроникой, благодаря чему в течение нескольких часов могут произвести установку, настройку и ввод системы в эксплуатацию. Такие панели уже имеют заводскую калибровку и юстировку, а после монтажа решение достаточно просто подключить к сети электропитания и подвести источник сигнала к стандартному входному порту HDMI. Никаких внешних устройств для распределения сигналов, как у модульных экранов, здесь не требуется. Все уже предусмотрено, в том числе и система охлаждения. Это делает экраны «все в одном» полностью готовым к работе решением практически «из коробки».

Подобный подход позволяет реализовать инсталляцию силами всего двух специалистов, причем от них не требуется иметь экспертизу по юстировке и цветокалибровке, достаточно просто все закрепить и подключить. Это значительно сокращает трудозатраты и увеличивает скорость запуска проектов, но накладывает и опреденные ограничения. Светодиодные решения «все в одном» выпускаются только фиксированной диагонали и с фиксированным разрешением, тогда как модульные системы допускают создание экранов произвольных размеров с разным шагом пикселя, определяющим итоговое разрешение. То есть, нарастить экран под конкретную стену или сделать нестандартную геометрию здесь не получится, поэтому отталкиваться при выборе придется от конкретных вариантов исполнения.

Тем не менее для большинства типовых задач решение «под ключ» по многим критериям может быть предпочтительнее, давая предсказуемость сметы и минимизируя затраты на монтаж. К тому же у продуктов «все в одном» ниже операционные расходы на сервис, но может быть дороже замена узлов при выходе их из строя.

Если говорить о цене, то до определенного размера такое решение, скорее всего, будет выгоднее модульного, особенно если учесть, что ряд моделей снабжается также встроенными мультимедийными возможностями. Однако при создании экранов больших диагоналей классические светодиодные системы могут обойтись дешевле, так как стоимость модулей с увеличением объемов закупок у ряда поставщиков снижается.

Естественно, подобное сравнение примерно и актуально для продуктов одного класса, потому что в премиальном и ультрабюджетном сегментах ценообразование будет драматически меняться.

Как экраны «все в одном» используются для презентаций и ВКС

Помимо непосредственного видеоотображения, решения «все в одном» нередко имеют мультимедийный функционал для проведения презентаций и видеоконференцсвязи. Для презентаций производители интегрируют в свои продукты беспроводные презентационные системы, которые позволяют пользователями выводить на экран контент с персональных ноутбуков и мобильных устройств, что удобнее проводного подключения. Ряд моделей также поддерживает одновременную демонстрацию нескольких источников с различной раскладкой, например, 2х2 или «картинка в картинке».

Чтобы пользователи могли просматривать видео со звуком или использовать устройство для ВКС без необходимости подключения внешних громкоговорителей, в решения «все в одном» встраивают аудиосистемы. Для больших помещений со множеством участников их мощности может быть недостаточно, но базовые задачи они вполне смогут закрыть. Не менее практичными являются продукты с интегрированной вычислительной начинкой и операционной системой (чаще всего Android), поддерживающей установку дополнительных приложений. Это делает их полноценным мультимедийным комплексом, внутри которого может быть инсталлирован программный медиаплеер или даже платформа видеоконференцсвязи. В этом случае для технического сопровождения встречи с удаленными участниками достаточно просто подключить ВКС-периферию (камеру и микрофон) к физическим портам экрана.

Потребность в увеличении производительности или необходимость работы с программным обеспечением для операционной системы Windows поможет закрыть наличие OPS-слота для установки мини-ПК. Некоторые производители в качестве опции предлагают даже сенсорную поверхность экрана, но для светодиодных решений это пока не самая востребованная возможность, особенно для продуктов относительно больших диагоналей, при которых работа с сенсорным вводом данных становится уже не очень комфортной.

Разберем подробнее, как все это реализовано в конкретных моделях.

01 / 04

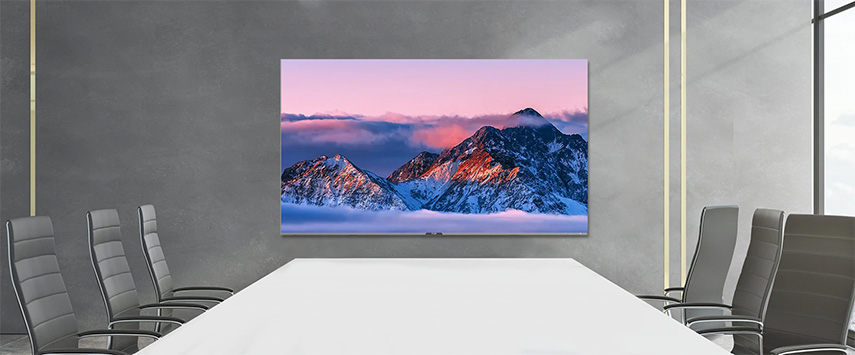

Absen X136 Pro V2

Практичное решение с низким энергопотреблением и удобно организованным проводным выводом контента на экран.

Популярная серия светодиодных решений «все в одном» Absen X впервые была представлена вендором в 2022 году, а в 2025 появилась ее младшая версия X V2, отличающаяся сокращенным количеством мультимедийных возможностей, но при этом имеющая более высокое разрешение.

Особенности

X136 Pro V2 ― это улучшенная 136-дюймовая модель, которая получила меньший, чем у стандартной X136 V2 шаг пикселя, составляющий 1,25 мм, что позволяет демонстрировать изображение с разрешением 2400 × 1350 пикселей (2K+). В основе продукта лежит светодиодная технология COB. В сравнении с SMD она обеспечивает более однородную черную поверхность, повышенную контрастность (15 000:1) и защиту светодиодов.

Для достижения точности цветопередачи в устройстве реализована система многослойной оптимизации изображения, позволившая достичь >90% охвата цветового пространства DCI-P3. Яркости 600 кд/м² будет вполне достаточно для эксплуатации даже в сильно освещенных помещениях, где есть большие окна и на экран попадает прямой солнечный свет. Углы обзора 160° х 160° делают изображение просматриваемым без искажений из любой точки. Высокая частота обновления (3840 Гц) помогает предотвратить появление нежелательных артефактов при съемке экрана на камеру.

Конструкция

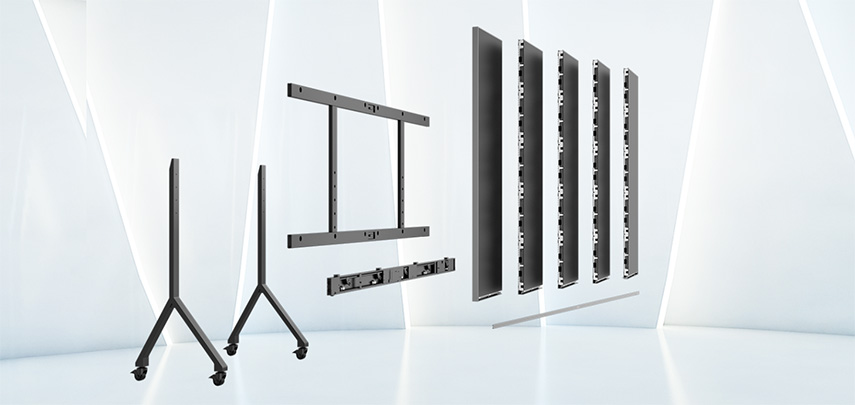

Решение поставляется в виде готовых колонн из кабинетов с уже установленными профилями и проложенными внутри кабелями, которые из-за вертикального исполнения удобно транспортировать в лифтах. Грамотно продуманная конструкция, наличие простой и понятной маркировки, включая инструкции по монтажу в стиле продуктов торговой марки IKEA, позволяют, по заверению Absen, выполнить установку экрана силами двух человек всего за 30 минут. Допускается монтаж устройства на стену и размещение на мобильной стойке. Обслуживание развернутой системы осуществляется с фронтальной стороны. Отдельного внимания заслуживает дизайн ― в серии X V2 производителю удалось сократить толщину рамок до 5 мм, благодаря чему соотношение корпуса к экрану достигло показателя 98%. Это обеспечивают минималистичный внешний вид и большую площадь изображения, не отвлекая зрителей от просмотра. Толщина самого устройства при этом всего 40 мм.

Вывод контента

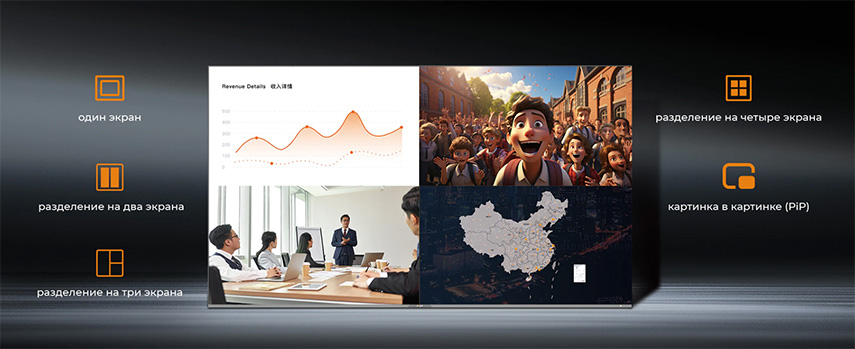

Для подключения источников контента предусмотрены два входных порта HDMI 2.0 и два HDMI 1.4. Позаботились разработчики и об удобстве проведения презентаций ― X136 Pro V2 поддерживает одновременный вывод на экран изображения из всех четырех источников, причем в различных компоновках: 1+1, 1+2, 2х2 и «картинка в картинке». Если подключить к одному источнику видеовыход ВКС-системы, то можно показывать сразу презентацию и удаленных собеседников. Для отправки поступающего по HDMI звука на внешнюю аудиосистему выделен аналоговый выход. Управление устройством может осуществляться с пульта ДУ или путем интеграции с внешней системой автоматизации сторонних брендов через интерфейс RS232/RJ45 (присутствует совместимость с Crestron и Extron).

Дополняют все это низкий уровень шума (30 дБ), высокая энергоэффективность (среднее потребление ― 105 Вт/м2, потребление в режиме ожидания ― <0,3 Вт) и пылевлагозащита передней стороны по стандарту IP54, допускающая очистку поверхности экрана влажной тканью. Производитель предоставляет на свой продукт двухлетнюю гарантию. Сервис обеспечивает стандартизированная система поддержки при неисправностях (обращаться можно в один из 40 международных сервисных центров).

02 / 04
Unilumin V1-135

Универсальное решение с расширенными мультимедийными возможностями.

Светодиодное решение «все в одном» компании Unilumin является отличным примером продукта с расширенными мультимедийными возможностями.

Мультимедийные возможности

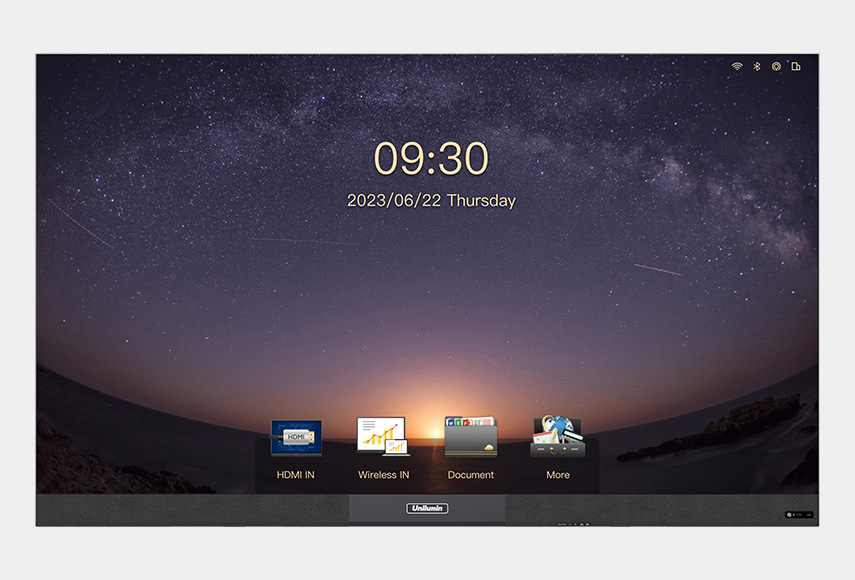

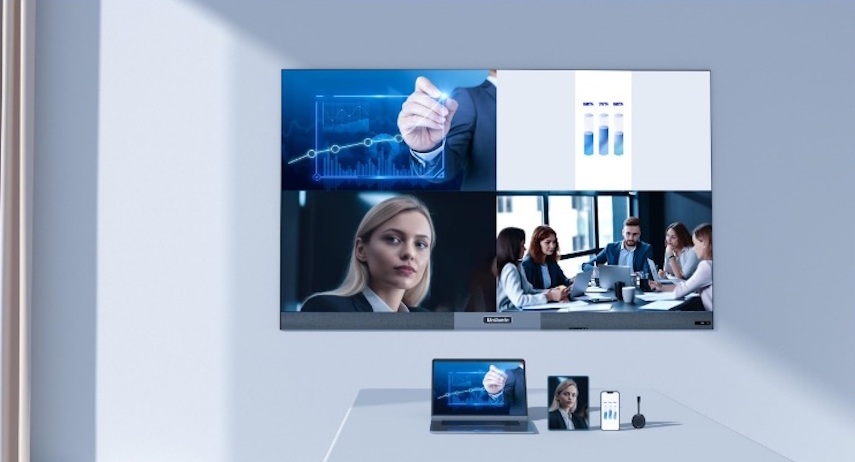

Во-первых, это встроенный BYOD-функционал, позволяющий выводить контент на экран по беспроводному соединению (Wi‑Fi 2,4/5 ГГц) одновременно с четырех устройств ― смартфонов, планшетов или ноутбуков. Это делает проведение презентаций более удобным, не требуя от пользователей проводного подключения, причем делает штатными средствами.

Во-вторых, V1-135 получил вычислительную начинку ― 8-ядерный SoC и 8 ГБ оперативной памяти, накопитель объемом 64 ГБ для хранения медиафайлов, а также операционную систему Android 11, благодаря чему можно устанавливать необходимые в работе приложения, в том числе программные платформы для проведения сеансов видеоконференцсвязи. Достаточно подключить ВКС-периферию (камеру с микрофоном) к портам USB 2.0/3.0 и можно начинать общение. Аудиосистема здесь также встроена. Необходимость подключения внешней системы звукоусиления закрывают интерфейс SPDIF и аудиовыход. Такой набор возможностей превращает светодиодный экран в полноценный мультимедийный комплекс, практически из коробки подходящий как для презентаций, так и для ВКС.

Особенности

Сам экран имеет диагональ 135 дюймов и построен на базе SMD-модулей с шагом пикселя 1,56 мм, обеспечивающим поддержку разрешение Full HD. Другие характеристики здесь также находятся на достаточно высоком уровне ― контрастность 5000:1, 14-битная градация серого и частота обновления 3840 Гц. Яркость 400 кд/м² несколько ниже, чем у других вошедших в обзор продуктов, но для большинства переговорных и конференц-залов это оптимальный вариант для комфортного просмотра при стандартном освещении. Пиксельная калибровка позволяет добиться однородности цветов и равномерности яркости ≥98%.

Конструкция

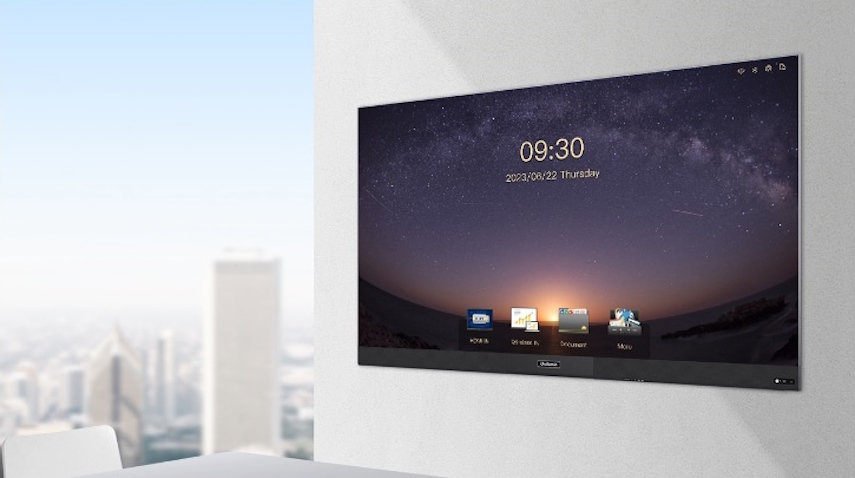

Экран быстро собирается из легких кабинетов размером 600 × 337,5 мм и весом 5 кг каждый. Соединительные кабели скрыты внутри конструкции. Отдельно производитель отмечает малую глубину корпуса, составляющую при ширине 3020 мм и высоте 1822,5 мм всего лишь 46 мм.

Еще одним преимуществом продукта является безвентиляторная конструкция, которая обеспечивает бесшумную работу, что достаточно важный фактор для корпоративных пространств, а также сокращает накопление пыли и число потенциально изнашиваемых механических компонентов. Несмотря на отсутствие вентиляторов, со своей задачей она справляется эффективно ― при яркости 400 кд/м², температура экрана не превышает 40°C, что для решений «все в одном», объединяющих в себе не только светодиодные модули, но и блоки питания, контроллер и ПК, хороший показатель.

В комплект поставки входят настенное крепление и декоративная облицовка. Мобильная стойка доступна в качестве опции. Обслуживание собранного экрана выполняется с фронтальной стороны, упрощая сервис при настенной инсталляции. После сборки и включения решение готово к работе без сложной первоначальной настройки. Управление устройством может выполняться с пульта ДУ (включение/выключение, регулировка яркости и прочее). Заявленный вендором срок службы — не менее 100 000 часов.

03 / 04

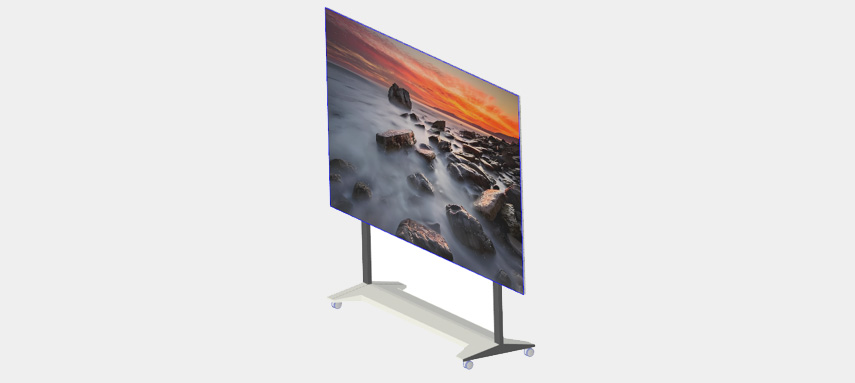

BOE BYG009-162B

Удобное решение с высоким качеством изображения и базовыми мультимедийными возможностями.

Следующий вошедший в обзор продукт пока еще не был официально представлен производителем, поэтому у аудитории АВ Клуба есть отличная возможность одними из первых узнать подробности о новинке.

Особенности

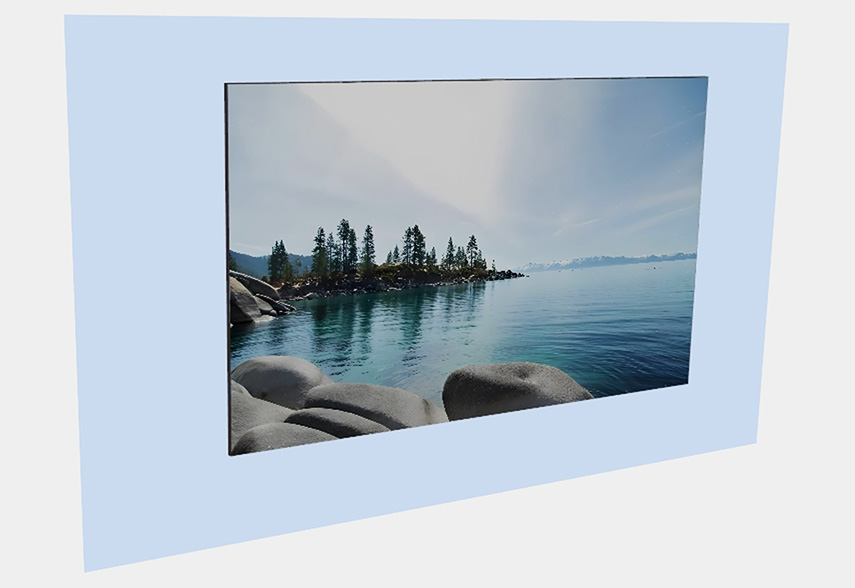

Светодиодное решение «все в одном» BYG009-162B компании BOE относится к среднему ценовому сегменту, при этом предлагает весьма неплохие для своего класса характеристики. Эта модель базируется на технологии COB, имеет диагональ 162 дюйма, яркость 600 кд/м² (равномерность яркости >98%), частоту обновления 3840 Гц и углы обзора 160° х 140°. Шаг пикселя 0,9 мм позволяет отображать контент с разрешением 4K. Динамическая контрастность у экрана достигает 20 000:1, а о точности цветопередачи говорит 99% охват цветового пространства DCI-P3.

Конструкция

Конструкция устройства представляет собой четыре COB-модуля в кабинете размером 150 х 337,5 мм, которые объединены в комбинированную колонну, собранную на заводе. Комплект поставки включает шесть таких колонн, закрепляемых на настенном кронштейне. Опционально доступна установка на напольную стойку. Увеличенные по сравнению со стандартными COB-решениями размеры модулей и легкосборная конструкция позволяют уменьшить время монтажа до 55 мин (по информации производителя). Одной из отличительных особенностей продукта является высокое соотношение площади экрана к корпусу (99,4%) и малая толщина (всего 23 мм). Специальное покрытие модулей уменьшает теплоотдачу, что помогает сократить температуру экрана до 37°С. Пылевлагозащита с фронтальной стороны соответствует стандарту IP65, обеспечивая высокую надежность, долговечность и удобство очистки.

Вывод контента

Подключение источников сигнала производится через два порта HDMI, а весь видеопроцессинг выполняет интегрированная система управления NovaStar. Присутствует встроенная аудиосистема, допускающая воспроизведение звука без необходимости использования внешних громкоговорителей, беспроводные модули Wi-Fi и Bluetooth, а также интерфейс RJ45 для удаленного управления. Обслуживание светодиодных модулей выполняется с передней стороны. Стандартная гарантия на новинку составляет 2 года. Есть возможность ее увеличения до 5 лет. Техническую поддержку продукции вендора на территории России осуществляет сервисный центр в Москве.

04 / 04

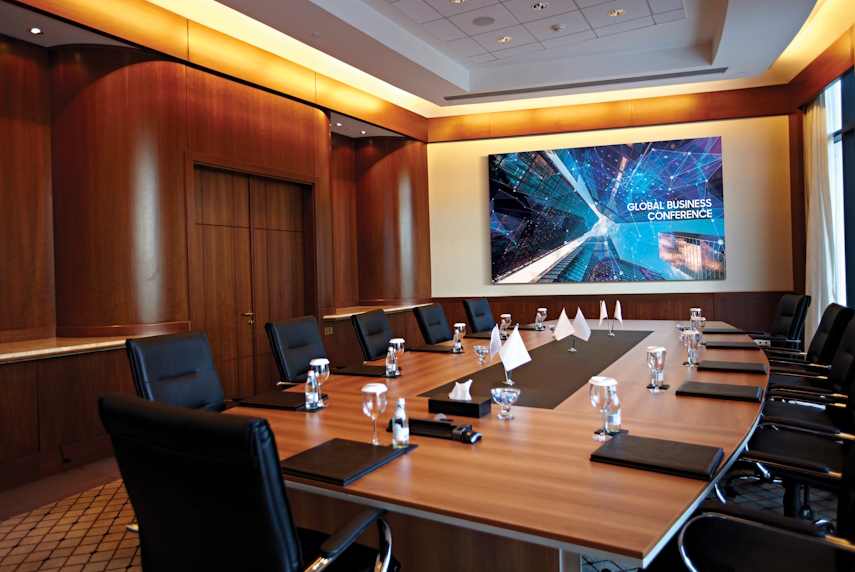

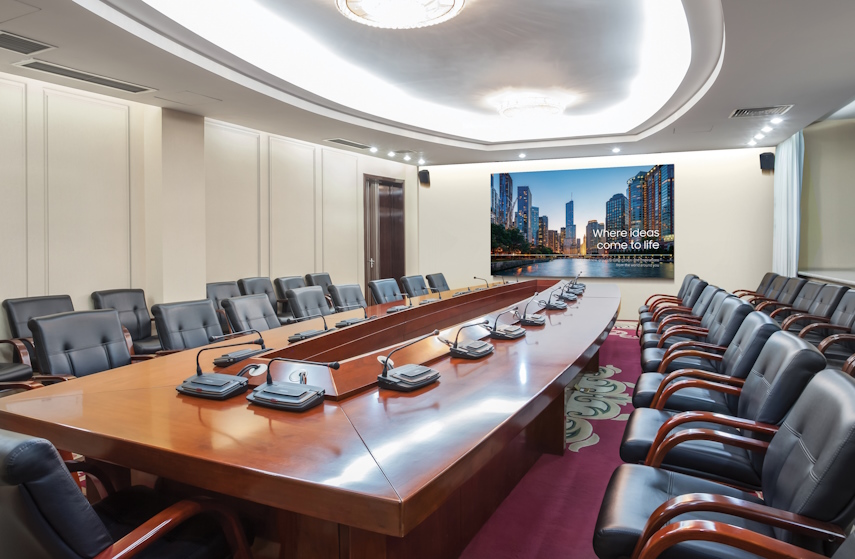

Samsung The Wall IAB 146 4K

Премиальное решение с повышенным качеством изображения и широкими мультимедийными возможностями.

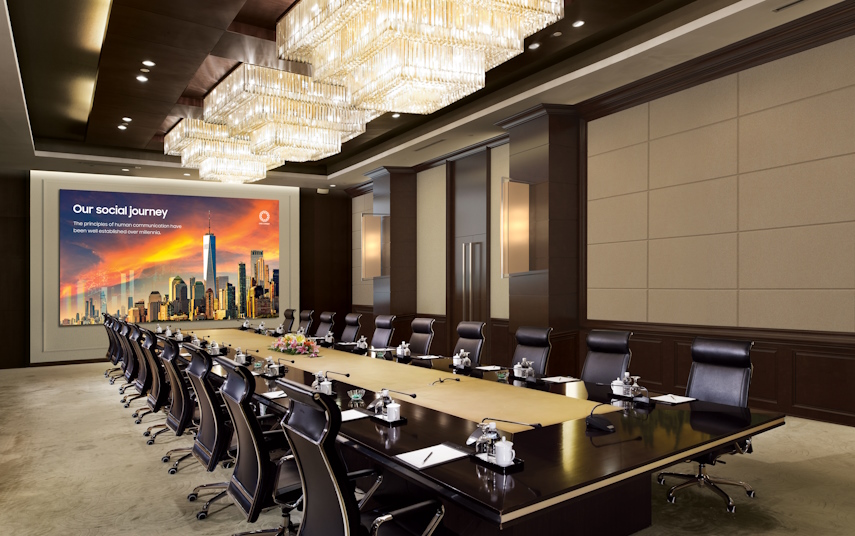

Samsung в своей линейке microLED-экранов The Wall делает ставку на качество изображения. Это касается как модульных систем, так и решений «все в одном» серии IAB. Входящая в нее 146-дюймовая модель The Wall IAB 146 4K базируется на микросветодиодах (Flip-Chip RGB LED), что позволяет достичь шага пикселя 0,84 мм и разрешения 4K, делая комфортным просмотр контента даже с небольшого расстояния. Но это далеко не все ― производитель реализовал в продукте множество новейших технологий для оптимизации картинки.

Технологии

Black Seal повышает глубину черного цвета, обеспечивая высокую контрастность (24 000:1) и точность проработки деталей. За улучшение цветопередачи отвечает и фирменная оптическая технология Ultra Chroma, которая физически сужает диапазон длины волны для каждого из базовых цветов (RGB). Дополняет ее матовое черное покрытие модулей, препятствующее отражению или засвечиванию соседних элементов, благодаря чему диоды загораются на полностью темном фоне, делая картинку более контрастной и насыщенной.

Отдельного внимания заслуживает нейронный процессор Quantum 4K. Он непрерывно анализирует выводимый контент и при помощи технологий искусственного интеллекта в реальном времени выполняет оптимизацию. Она включает в себя интеллектуальный апскейлинг разрешения поступающего сигнала до 4K, который не растягивает картинку до нужного размера, а дорисовывает недостающие пиксели, а также динамическое подавление шумов и масштабирование точности обработки цветов до 20 бит. Это помогает добиться линейной шкалы оттенков серого, обеспечивающей сохранение деталей и теней в темных сценах, особенно в условиях низкой освещенности, и плавных переходов тонов при низких уровнях яркости.

Помимо этого, на базе процессора реализованы технологии MICRO HDR и MICRO Motion. MICRO HDR оценивает распределение света и выполняет динамическую оптимизацию яркости и контрастности в каждой отдельной сцене. MICRO Motion повышает частоту кадров видеосигнала до 120 Гц, за счет этого устранятся эффект дрожания в динамичных сценах и увеличивается плавность воспроизведения видео. Пиковая яркость до 1600 кд/м² и поддержка HDR позволяют демонстрировать контрастное изображение даже при интенсивном освещении. Еще одно преимущество продукта ― широкие углы обзора (170° по горизонтали и 155° по вертикали). Не забыли разработчики и про комфорт при длительном просмотре ― продукт имеет сертификат TUV Eye Comfort, подтверждающий пониженный уровень вредного синего света, что снижает нагрузку на глаза.

Естественно, при таком наборе передовых технологий продукт относится к премиальному ценовому сегменту, но если требуется высокое качество изображения, способное впечатлить, например, важных клиентов или ключевых партнеров во время встречи в переговорной для руководства, то The Wall IAB 146 4K без проблем справится с этой задачей.

Конструкция

Как и другие решения сегмента «все в одном» модель имеет легкосборную конструкцию, что, по информации вендора, позволяет установить экран силами двух человек за два часа рабочего времени. Интегратор получает комплект, куда входят две несущие панели, фиксируемые на стене с помощью креплений, а на них размещаются четыре светодиодных модуля, предварительно собранных на заводе. Автоматическую настройку выполняет встроенный контроллер управления, что ускоряет время ввода устройства в эксплуатацию. Дополняющие комплект декоративные рамки делают внешний вид более презентабельным. Толщина в сборе составляет у модели всего 49,1 мм, что для диагонали 146 дюймов очень неплохой показатель. Из уникальных особенностей решение поддерживает возможность совместной установки в ряд до четырех экранов одной диагонали с поддержкой технологии Multi-Link HDR. Для калибровки и настройки производитель предлагает бесплатное программное обеспечение LED Signage Manager для компьютера или приложение Signage Setup Assistant для смартфона с ОС Android.

Мультимедийные возможности

Для воспроизведения видео со звуком и прослушивания голосов удаленных собеседников во время видеоконференцсвязи предусмотрены встроенные динамики. Работает система под управлением операционной системы Tizen с набором предустановленных приложений: Workspace для удаленного подключения к ПК, Smart View+ для беспроводного вывода контента с персональных ноутбуков и мобильных устройств во время презентаций, плеер для воспроизведения файлов с внешних USB-накопителей и MagicINFO для создания, проигрывания и управления отображением контента, превращающее решение в полноценную систему Digital Signage. Оно же используется для удаленного мониторинга и обновления прошивки сотрудниками службы технической поддержки. Контролировать работу экрана можно с пульта ДУ. О высокой надежности продукта говорит срок службы светодиодов 150 000 часов (до снижения яркости до 50%) и трехлетняя гарантия.

Выводы

Несмотря на то, что все четыре модели относятся к решениям «все в одном», подход производителей к их созданию и позиционированию отличается.

• Samsung The Wall IAB 146 4K ― это премиальное решение, которое за счет применения технологии microLED, разрешения 4K и продвинутой обработки картинки обеспечивает наиболее высокое качество изображения, но при этом имеет и самую высокую стоимость. Его, как правило, рассматривают для помещений, где помимо основного функционала важную роль играет имиджевая составляющая и есть большой бюджет на реализацию.
• На другом полюсе находится Unilumin V1-135. Он предлагает более низкое разрешение, но при этом расширенный набор интегрированных возможностей для презентаций и видеоконференцсвязи, что делает продукт интересным для инсталляций, где желательно объединить в одном решении из коробки как можно больше интегрированных функций, и разрешения Full HD вполне достаточно. Это может быть достаточно большое количество типовых проектов по оснащению переговорных и конференц-залов с не самым высоким бюджетом.
• Absen и BOE расположились где-то между ними. Обе модели построены на базе светодиодной технологии COB, имеют базовые мультимедийные возможности и эстетичный внешний вид. X136 Pro V2 быстрее в сборке, отличается низким энергопотреблением, тихой работой, удобно организованным проводным выводом контента на экран и простотой интеграции с внешней системой автоматизации. BYG009-162B получил более высокое разрешение (4K против 2K+ у Absen), а шаг пикселя у него и вовсе приближен к The Wall (0,9 мм против 0,84 мм у Samsung). Кроме этого, у этого продукта лучше показатели соотношения площади экрана к корпусу, толщины устройства и охвата цветового пространства DCI-P3. Плюс есть встроенная аудиосистема. Но диагональ у BOE ― шире, поэтому, скорее всего, будет выше и цена. Здесь стоит отметить, что в линейке у каждого из брендов есть и модели схожей диагонали ― 163-дюймовая X163 V2 у Absen и 135-дюймовая BYG015-135B у BOE. Но, если X163 V2 имеет схожие с X136 Pro V2 характеристики, то у BYG015-135B разрешение уже ниже, чем у BYG009-162B ― Full HD. К тому же, BYG009-162B ― это новинка, в которой производитель постарался реализовать свои последние разработки, а X136 Pro V2 ― проверенный продукт, уже хорошо показавший себя в том числе и на российском рынке, что для ряда заказчиков тоже может быть важно.

Таким образом, универсального решения, способного удовлетворить все требования разом, нет. Каждая из рассмотренных моделей предлагает свой баланс между характеристиками, конструкцией, функционалом и стоимостью, но все они позволяют быстро создавать светодиодные экраны фиксированной диагонали, которые подходят для презентаций и видеоконференцсвязи.
