Исходные данные
ООО «АВ ИНТЕГРАЦИЯ» выполнило обеспечение образовательной, офисной, спортивной и жилой инфраструктурой сотрудников особой экономической зоны и учеников колледжа «Алабуга Политех». В рамках проекта были оснащены общественные помещения, Assessment-центр, ресторан, игровые и спортивная зоны, комната отдыха, коворкинг, зоны психологической разгрузки и комплекс переговорных комнат, расположенные в корпусах: № 5, № 6 и №7, которые представляют собой 19-этажное здание площадью свыше 61 м2.
Путь интегратора к реализации объекта начался с 2022 года. Стройка шла сумасшедшим темпом. График строительных работ на тот момент уже был плотно расписан, основные инженерные системы спроектированы и прошли экспертизу. Мультимедийные решения необходимо было включить в проект незамедлительно, но плавно. Временной интервал между прокладкой кабельных трасс и монтажом оборудования в локациях мог достигать 3-4 месяца. При задержке одного подрядчика сдвигались сроки сдачи всего проекта.
Реализация проекта
В рамках подготовительного этапа специалисты ООО «АВ ИНТЕГРАЦИЯ» провели работу с идеологами и руководителями проектов, создали концепцию, осуществили проектирование, подготовку дизайн-проектов, утверждение экспликаций и состава оборудования, после чего перешли к оснащению объекта мультимедийными системами.
Assessment-центр
В состав системы фонового озвучивания центра, расположенного на 2-6 этажах, вошли акустические системы: SVS Audiotechnik WSP60 (55 шт), WSP80 (70 шт), AUDAC CIRA524 (26 шт), ATEO4MK2 (23 шт), QSC AD-P.SUB (11 шт) и AD-C.SUB (4 шт). Ее ядром выступают два модульных процессора Xilica FR1 c Dante-усилителями AUDAC. Сетевая коммутация построена на основе приборов компании QSC.

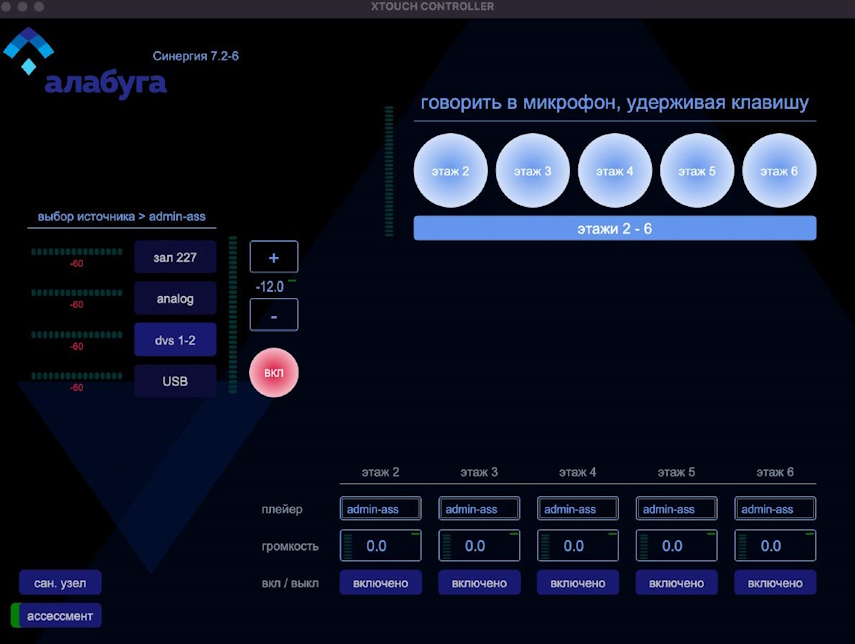

интерфейс управление фоновым звуком и оповещением Xilica
Каждый этаж — это самостоятельная зона со своим микрофоном Relacart TSG-200 для объявлений во время проведения Assessment-мероприятий. Она разделена на 4-5 дополнительных зон, которые контролируются независимыми регуляторами громкости и имеют возможность воспроизведения отдельных объявлений и музыкальных треков. Благодаря открытой архитектуре процессора Xilica FR1, был создан удобный интерфейс управления. Он позволяет контролировать все источники и каждую зону. В случае возникновении проблемы, подсистема управления находится в общем Vlan, что позволяет с легкостью администрировать ее техническим персоналом.

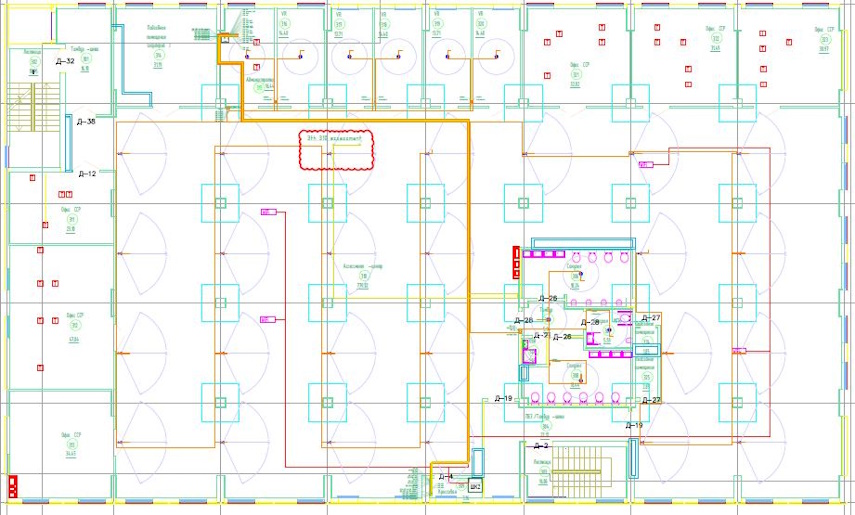

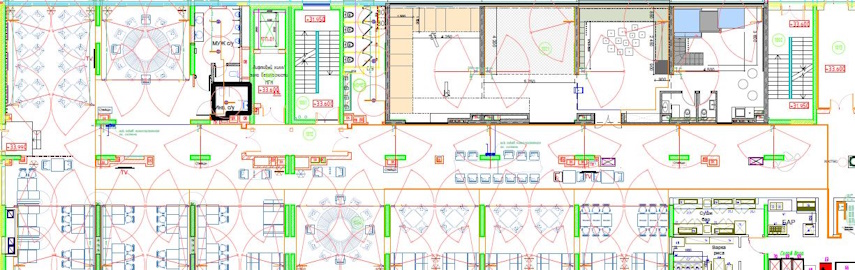

экспликация системы фонового озвучивания 3 этажа
Зал защиты проектов
Здесь проходят собеседования и лекции топ-менеджеров компании по разным направлениям, командные спортивные мероприятия и обсуждения. Одним из важных пунктов технического задания стала возможность трансляции аудио и видео хода защиты проектов на весь Assessment-центр.

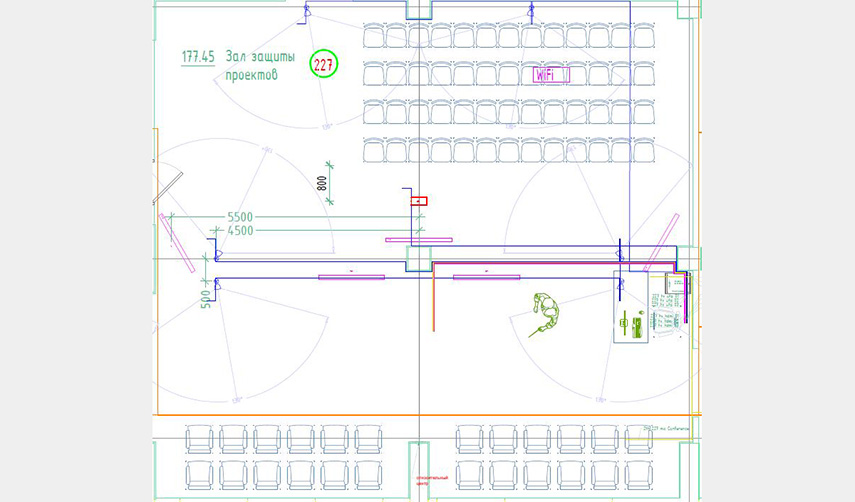

экспликация зала

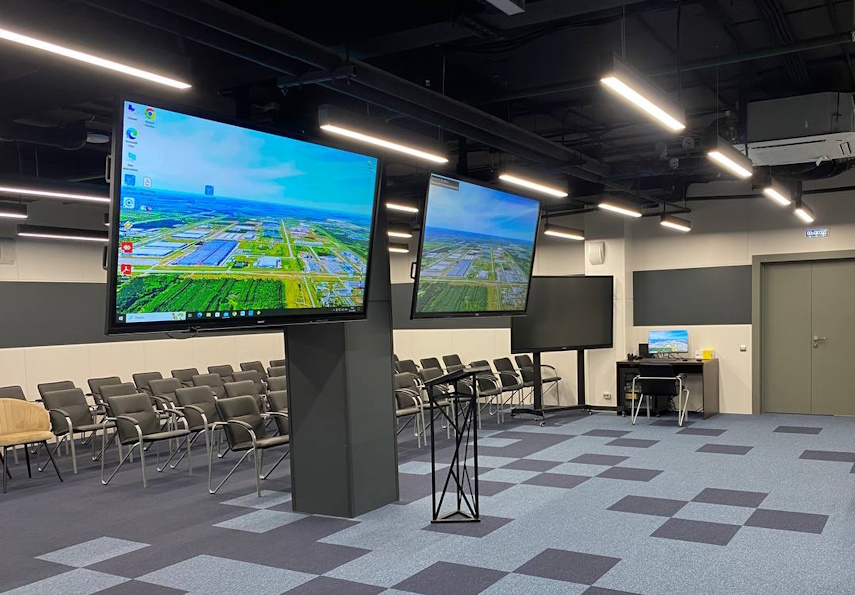

Для визуализации в зале применены три 86-дюймовые интерактивные панели Sharp. Две из них расположены напротив президиума, еще одна дублирует презентацию. Наличие парка радиомикрофонов Relacart позволяет сотрудникам спокойно перемещаться во время выступления. В президиуме установлена конгресс-система Relacart.
Система звукоусиления включает шесть громкоговорителей AUDAC ATEO6, один ультракомпактный сабвуфер K-array KU26 и аудиопроцессор QSC Core8 Flex. За маршрутизацию видеосигналов отвечает матрица Wyrestorm 8х8 4К. Допускается добавление 3-4 дополнительных мобильных интерактивных комплексов. Дополняют оснащение камеры Lumens и презентационная система Barco Clickshare.
Ресторан «Якитория»
В этом пространстве от интегратора требовалось реализовать зональное воспроизведение тематической фонограммы для повседневной работы, озвучивание санузлов для комфорта гостей, возможность проигрывания специальных объявлений и рекламы, создание детской зоны. Открытая звуковая архитектура, построенная на QSC Core8 Flex, помогает видоизменять и настраивать программную среду под требуемый характер мероприятия, в том числе под новые задачи.
В зале ресторана были задействованы акустические системы AUDAC ATEO4MK2 (24 шт), в санузлах — AUDAC CIRA524 (6 шт), в детской зоне — AUDAC ATEO6 (6 шт), на летней террасе — AUDAC ALTI4M/W (4 шт). Для питания громкоговорителей используются усилители AUDAC CEP408 и PMQ240 (с опциями Dante) и низкочастотные усилители AUDAC NOBA8/W (4 шт).

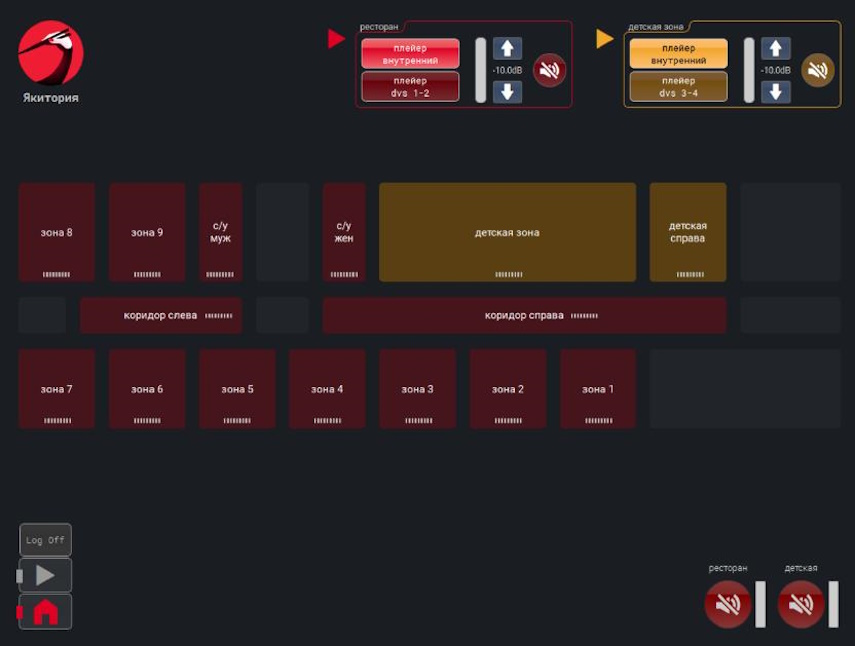

интерфейс управления зонами QSC
Оздоровительно-спортивный центр
С помощью открытой архитектуры процессора QSC Core8 Flex специалисты ООО «АВ ИНТЕГРАЦИЯ» сделали простой интерфейс как для администратора/управляющего, так и для персонала. ПО Dante Virtual Soundcard позволило превратить ПК в систему управления зонами с возможностью регулировки уровней громкости и выбора источника звука. Тренеры могут подключиться со своих смартфонов, воспроизводить музыкальные композиции и контролировать громкость.

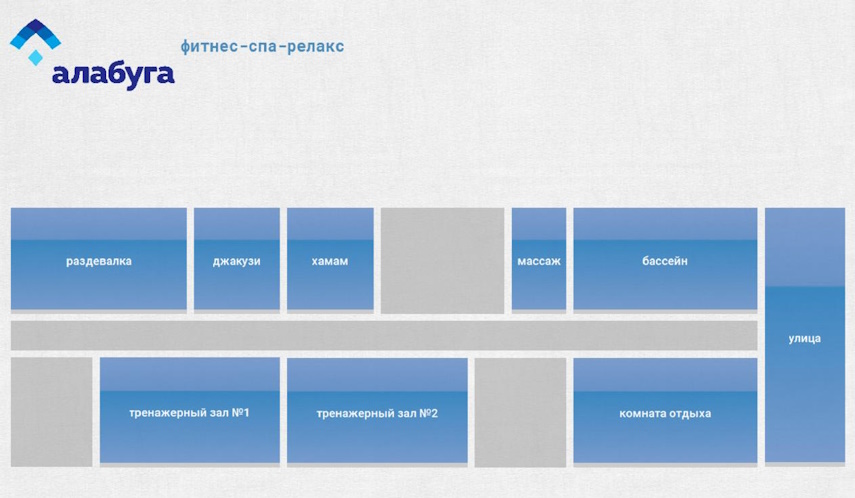

интерфейс управления зонами QSC
Для озвучивания комнаты отдыха, тренажерного и гимнастического залов были применены громкоговорители AUDAC ATEO4MK2 (по 6 в каждом помещении). Процедурные кабинеты получили AUDAC ATEO4MK2 и ALTI4M/W, терраса — AUDAC ALTI4M/W (4 шт), раздевалки и санузлы — AUDAC CIRA524 (6 шт). Подключены все акустические системы к усилителям AUDAC CEP408 и PMQ240 (с опциями Dante).
Коворкинг
Здесь были оснащены многофункциональные пространства для работы, презентаций, видеоконференций, а также дополнительные лекционные и переговорные комнаты образовательных процессов.
Многофункциональные переговорные комнаты
В этих помещениях команда интегратора смогла поучаствовать в разработке дизайна интерьеров. Во всех переговорных установлены ВКС-комплексы Lumien, общее количество которых составляет на объекте 45 шт.
Весь проект можно обобщить, как единую экосистему, работающую на основе Dante и IP-протоколов. Входящее в ее состав профессиональное AV-оборудование может существовать и развиваться без узкопрофильных специалистов. На момент ввода в эксплуатацию обучение прошли несколько сотрудников, не один из которых не был AV-инженером. Не имела подобных компетенций даже IT-служба, как это распространено на многих объектах.
Зал защиты проектов автономен и прост в эксплуатации. Ресторанами и оздоровительными зонами управляют официанты, администраторы и тренеры. Фоновый звук включается по расписанию и регулируется на каждом этаже.
В будущем, при интеграции энкодеров и декодеров, можно транслировать 4К-видео с камер зала защиты проектов в любую LAN-розетку. Камеры видеонаблюдения в спортивном зале позволяют передавать захватываемую картинку на стредства видеоотображения ресторана или коворкинга. Если появится потребность в создании конференц-помещений со второго по шестой этажи, это легко реализуемо при помощи зонального оборудования. Остается написать интерфейс для ПК или другого устройства для управления новой зоной.
