Исходные данные
В рамках государственной программы поддержки университетов «Приоритет-2030» ФГАОУ ВО ДВФУ запланировал ремонт и оснащение современным мультимедийным оборудование 19 помещений лекционных аудиторий и 1 поточной аудитории. Новые помещения должны были отвечать всем современным требованиям к организации учебного процесса, а также обеспечивать возможность проведения как локальных занятий, так и гибридных, с участием дистанционных учащихся.
Специалисты компании ДИЛ разработали концепции будущих комплексов, подготовили 3D-модели помещений с AV-решениями и провели презентацию материалов клиенту. После этого интегратор произвел поставку необходимого оборудования, строительно-монтажные и пусконаладочные работы, программирование системы управления в каждой из лекционных аудиторий, обучил персонал работе с новыми устройствами, создал исполнительные чертежи и инструкции по внедренным системам.
Реализация проекта

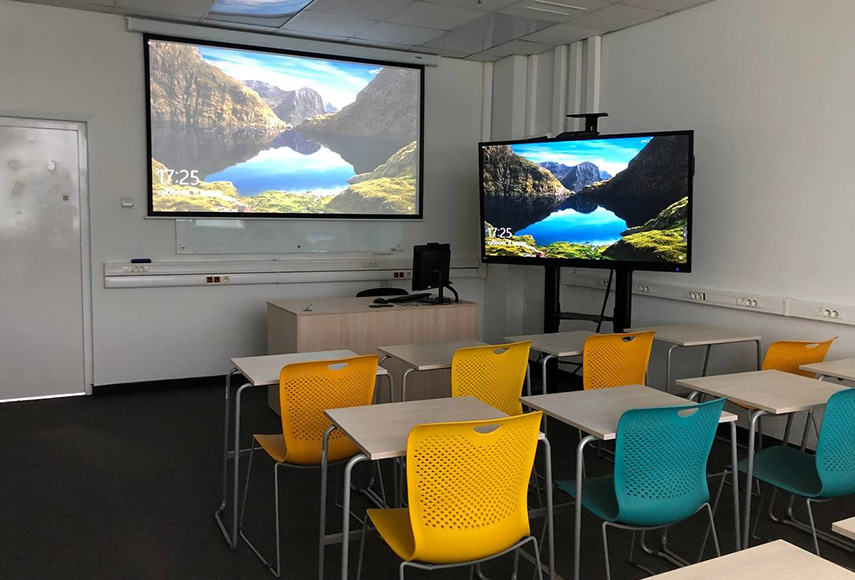

Комплексы всех лекционных аудиторий выполнены по типовой схеме и имеют одинаковый состав оборудования. В каждой из них установлены несколько средств отображения: проекционная система, состоящая из моторизованного экрана размером 174x240 см и лазерного проектора, а также интерактивная панель диагональю 65 дюймов, которая служит как источником контента, так и дополнительным экраном.

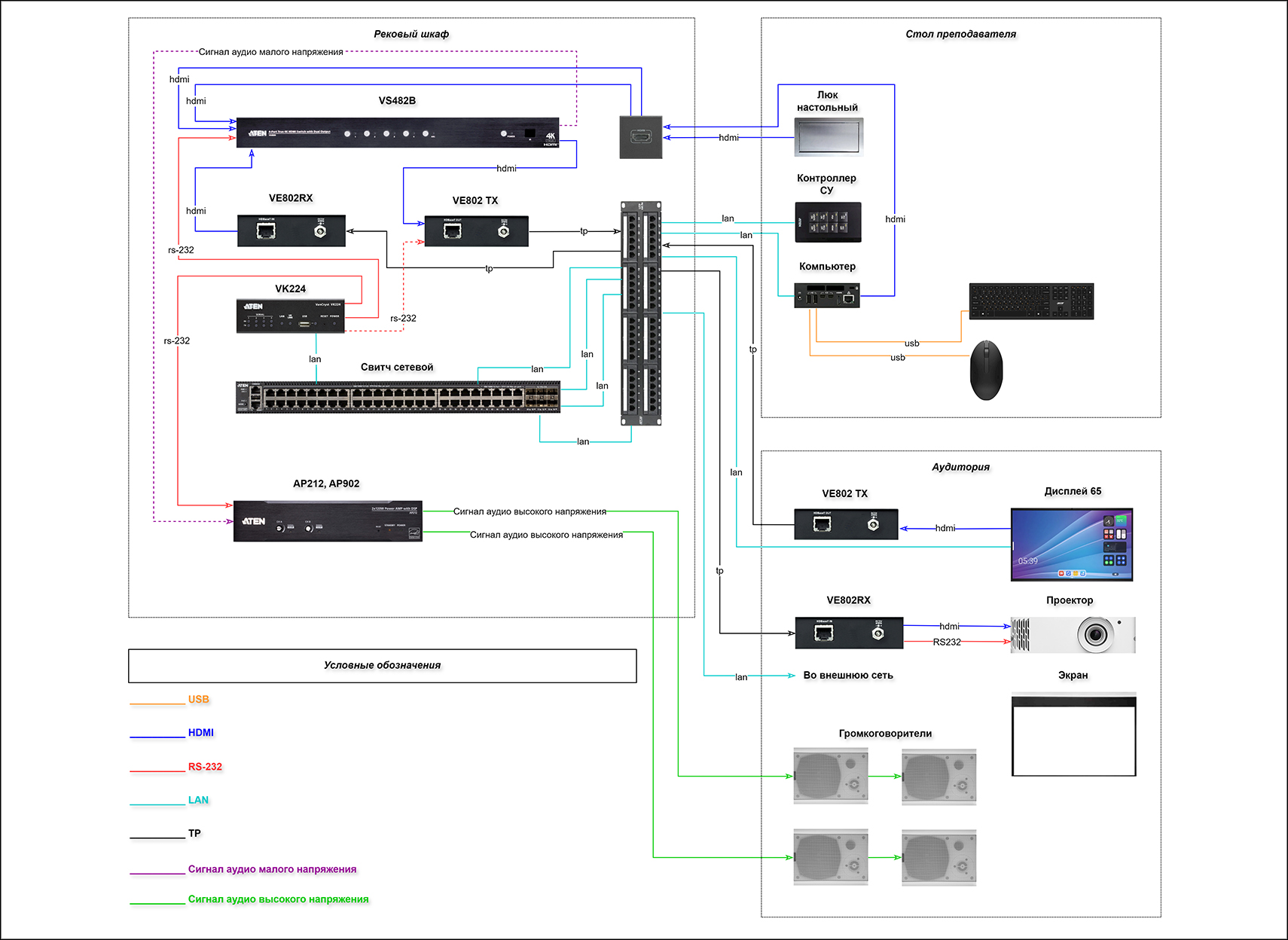

лекционная аудитория
Основным источником AV-сигналов в комплексе является моноблок с диагональю 23,8 дюймов. Изображение с него можно вывести на все средства отображения аудитории. Дополнительными источниками стали интерактивная ЖК-панель и ноутбук преподавателя. Для подключения ноутбуков и мобильных устройств на столе лектора предусмотрен врезной лючок с портами HDMI, USB-С, RJ45 и розеткой 220 В. Переключение между источниками сигналов осуществляется с помощью видеокоммутатора ATEN VS482B. Передача видеосигналов и сигналов управления от шкафа с оборудованием до средств отображения организована на базе комплекта приемопередатчиков по витой паре ATEN VE802.
Для проведения мероприятий с дистанционными участниками в комплексе предусмотрены камера и микрофоны, встроенные в интерактивную панель. Сама панель установлена на мобильную стойку, что позволяет расположить ее в положении, комфортном для преподавателей и студентов.

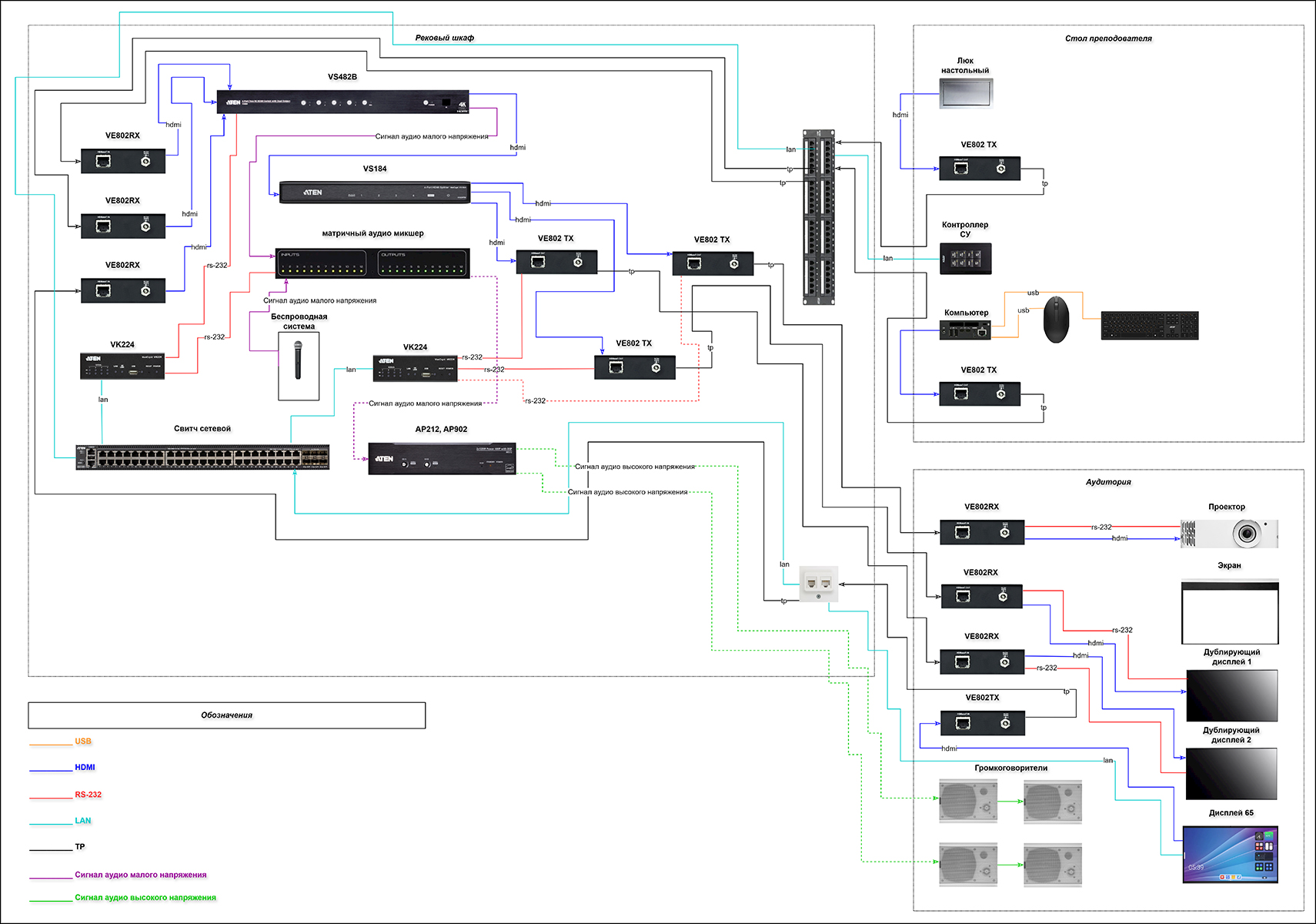

лекционный зал (поточный)
Подсистема озвучивания аудиторий включает потолочные акустические системы, уже имеющиеся в помещении и предоставленные заказчиком. Вывод аудиосигнала на громкоговорители происходит благодаря усилителю ATEN AP212 с двухканальной платой расширения микрофонного/линейного предусилителя ATEN AP902.

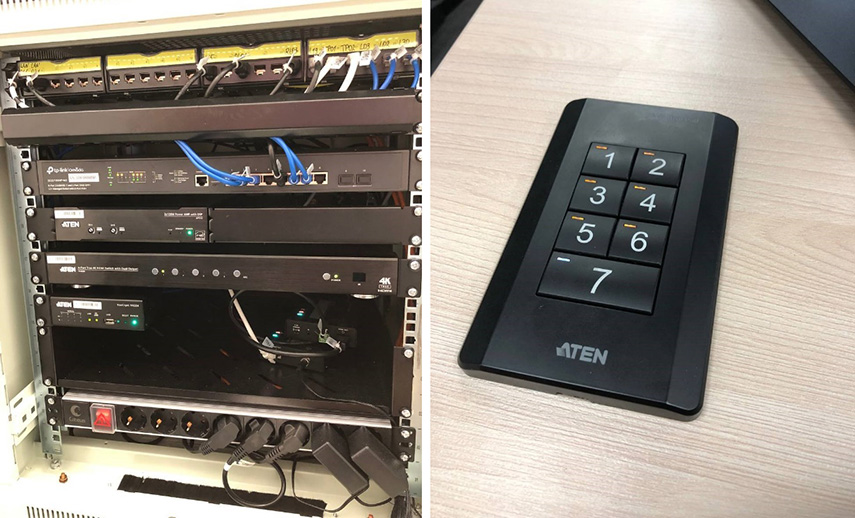

Управление комплексом осуществляется с помощью контроллера на базе кнопочной панели ATEN VK01001 и блока расширения последовательных портов ATEN VK224. На кнопочную панель заведены основные сценарии управления, от запуска и выключения оборудования, до любой возможной комбинации отображения различных источников.
Благодаря тесному сотрудничеству представителей университета, сотрудников компании ДиЛ и строителей удалось решить все поставленные задачи, аудитории преобразились и получили современный облик. Новый комплекс предоставил преподавателям удобный и современный инструмент для проведения занятий и большего вовлечения студентов в учебный процесс.
