Исходные данные
Millenium Clinic — это многопрофильный медицинский комплекс, предлагающий широкий спектр поликлинических услуг. Он оборудован по высоким мировым стандартам, имеет стационар на 300 коек, детскую клинику, может принимать более 150 000 пациентов в год и ежегодно проводить до 25 000 операций. В рамках мультимедийного оснащения объекта специалисты ООО «АВ ИНТЕГРАЦИЯ» разработали концепцию, спроектировали AV-решения, произвели инсталляцию, монтаж, и пуско-наладочные работы в холлах 1 и 2 этажей, учебном центре, операционных, зоне реабилитации, кофейнях и тренажерном зале, а также провели обучение персонала эксплуатации развернутых систем.
Реализация проекта

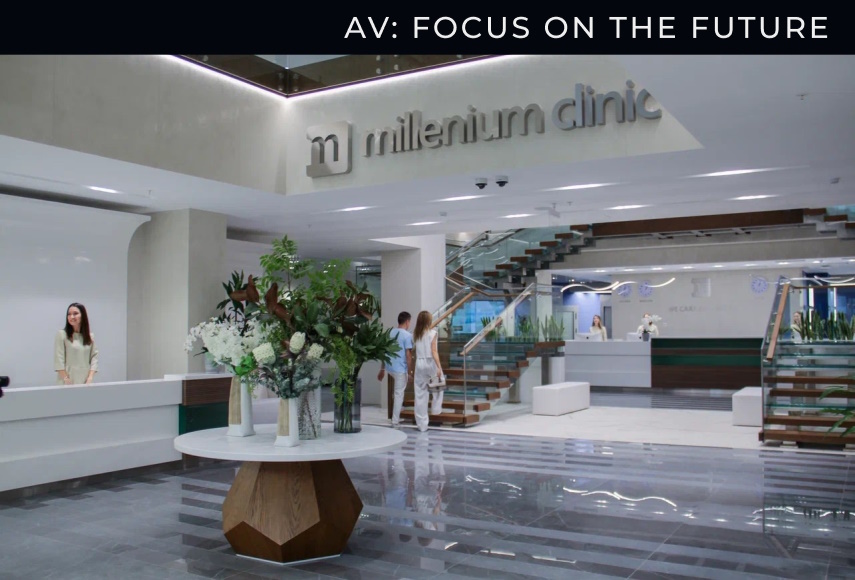

Холлы 1 и 2 этажей
Для озвучивания холлов, являющихся визитной карточкой медицинского центра, интегратор применил оборудование AUDAC: 44 встраиваемые потолочные акустические системы CIRA524, 16 корпусных ATEO4MK2, 6 компактных низкопрофильных пассивных сабвуферов NOBA8/W и 6 четырехканальных трансляционных усилителей PMQ240 с картами расширения Dante ANI44XT. Установка громкоговорителей на расстоянии не более 6 метров друг от друга помогла минимизировать звуковое давление, создав единую акустическую среду с мягким звуком.
Расположенная около входа кофейня имеет отдельную зону озвучивания, поэтому звук слышен только внутри и не слышен в общем помещении. На втором этаже находятся пространства для заключения договоров и ожидания, а также приема VIP-пациентов, где фоновая музыка помогает скрыть диалоги от чужих ушей. Гардеробная, ресепшн, лифтовые холлы и даже санузел – все это отдельные зоны, которые могут получить свою собственную звуковую дорожку.
Многофункциональный аудитория
Чтобы заложить в одно пространство функционал трех или четырех помещений, интегратор предложил сделать из ординаторской многофункциональную аудиторию. Она может использоваться для проведения планерок и совещаний внутри клинических отделений, лекций и курсов повышения квалификаций врачебного корпуса, инструктажа медицинских сервисов, в качестве учебного класса или зала консилиума врачей.
Мультимедийное оснащение здесь включает 86-дюймовую интерактивную панель Prestigio для презентаций и видеоконференций, установленную в нишу из черного стекла, интерактивную трибуну и стол AV Studio с сенсорным управлением (собственное производство ООО «АВ ИНТЕГРАЦИЯ»), PTZ-камеру Lumens B30U и систему звукоусиления, в состав которой вошли незаметно расположенные звуковые колонны K-Array KV25 (фронтальное покрытие и линия задержки), ультракомпактный сабвуфер KU26, четырехканальный низкоомный усилитель AUDAC SMQ350 с Dante-картой ANI44XT и аудиопроцессор QSC. Работает аудитория полностью автономно, не требуя участия технического персонала.
Реабилитационный центр
Центр разделен на две части: тихая зона с кардиотренажерами и фито-баром, а также огромный реабилитационный зал. Для озвучивания этих помещений были задействованы: 26 корпусных акустических систем AUDAC ATEO6, 6 громкоговорителей ATEO4MK2, 4 пассивных сабвуфера NOBA8, низкоомный усилитель SMQ350, трансляционные усилители PMQ480 и PMQ240.
Операционный блок
В этой зоне расположены 15 операционных различного профиля, где требовалось реализовать возможность видеоотображения и трансляции аудио- и видеосигналов в другие пространства центра. В каждом из помещений предусмотрены: монитор пациента, монитор компьютера медcестры с медицинской информационной системой, мониторы для отображения сигналов, поступающих с камер, эндоскопическая камера с разрешением 4K, камера операционного поля, встроенная в светильник, мониторы для видеоконференцсвязи, радиомикрофоны и система звукоусиления с эхоподавлением. Для отображения видеопотоков внутри операционных был разработан специальный интерфейс.
Система распределения сигналов построена на базе оборудования Kramer: 11 матричных коммутаторов VS-88HDxl, 11 преобразователей сигналов FC-331 (SD/HD/3G SDI в HDMI), 11 преобразователей FC-113 (HDMI в SD/HD/3G) и 11 процессоров управления SL-240.
Переговорная
Это помещение используется административным персоналом для проведения встреч и мероприятий. Чтобы они проходили в комфортной обстановке, сотрудникам доступны: интерактивная панель Hisense GoBoard Live с диагональю 86 дюймов и встроенной 4K-камерой, два круглых настольных микрофонных массива Ferrum FRM, позволяющие свободно перемещаться по комнате даже во время общения, две звуковые колонны K-Array KV25, один сабвуфер KU26 и Dante-интерфейс Aurum 88.

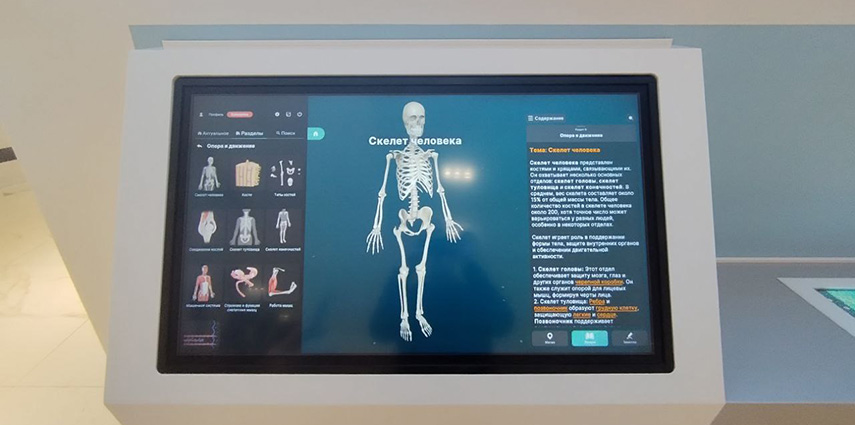

Интерактивный медицинский стенд
В зоне ожидания заказчик хотел создать нечто увлекательное и интерактивное, а также рассказать клиентам о своем проекте, людях и этапах строительства центра. Для этого на площади 42 м2 был реализован интерактивный комплекс, представляющий собой закрепленную на металлическом каркасе вокруг шахты лифта конструкцию из искусственного камня трех цветов RAL, в которую встроен светодиодный экран с шагом пикселя 1,52 мм. Чтобы расширить угол обзора, он имеет радиальное исполнение. Такой подход сделал конструкцию монолитной, а сама она гармонично сочетается с интерьером и другими материалами, использованными в отделке.
