Исходные данные

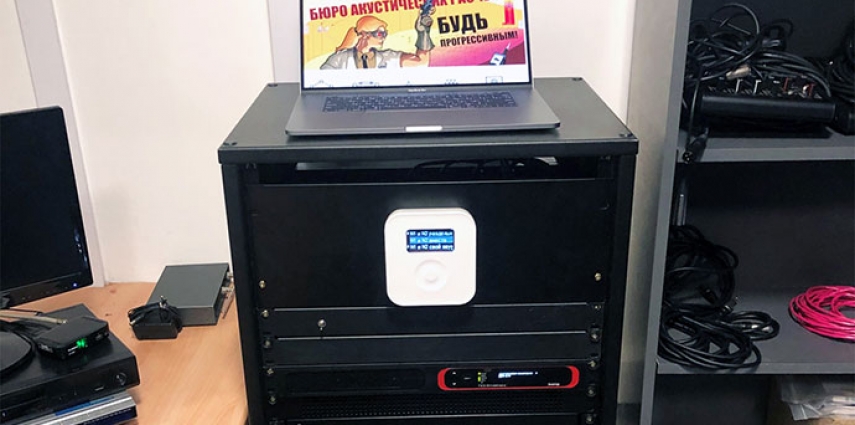

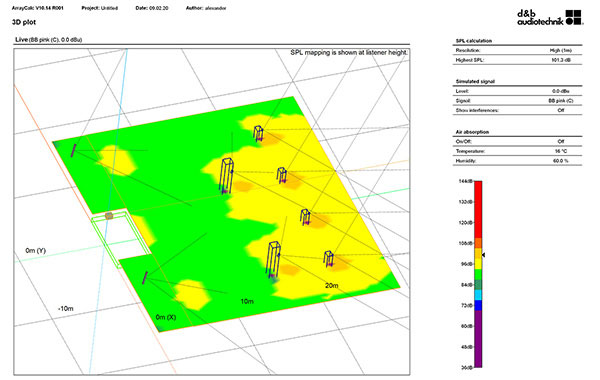

Руководство многофункционального комплекса для больших мероприятий «Амбер Плаза» поручило компании «СУН СИСТЕМ» произвести модернизацию комплекса звукового оборудования для проведения мероприятий различного формата в четырех своих помещениях. Заказчик поставил задачу озвучивания четырёх зон с разными режимами работы. Основной сложностью при реализации стало длительное время реверберации и жесткие требования к размещению акустических систем. Важным условием заказчика была необходимость скрыть всё оборудование в операторской.
Реализация проекта

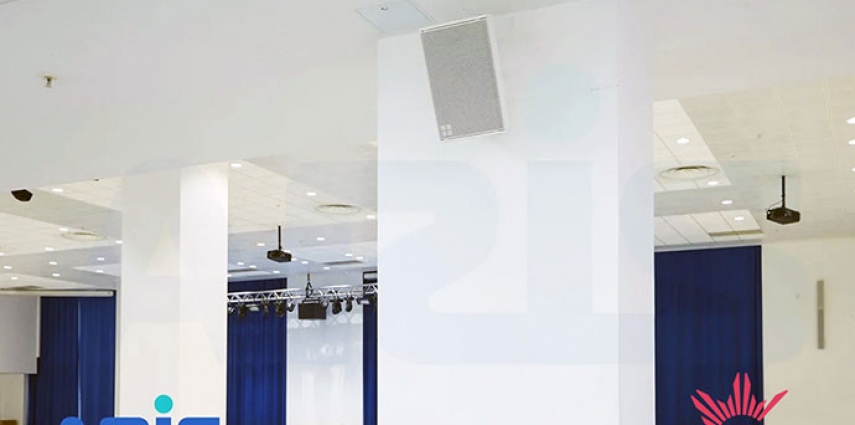

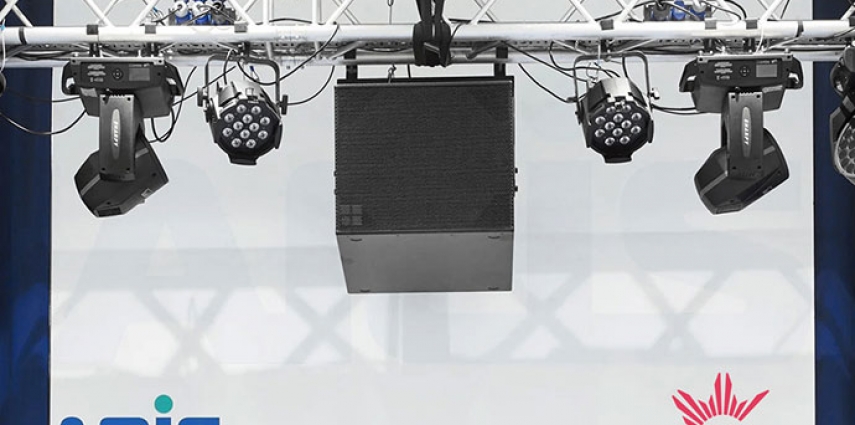

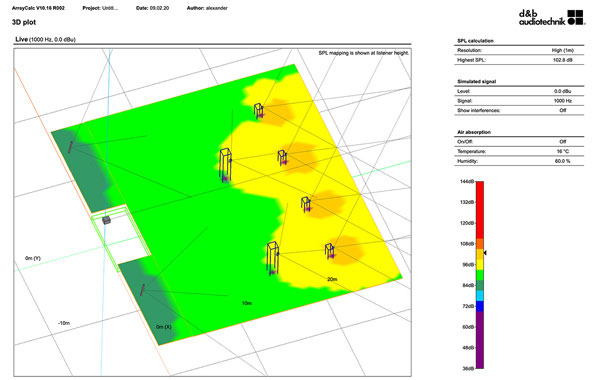

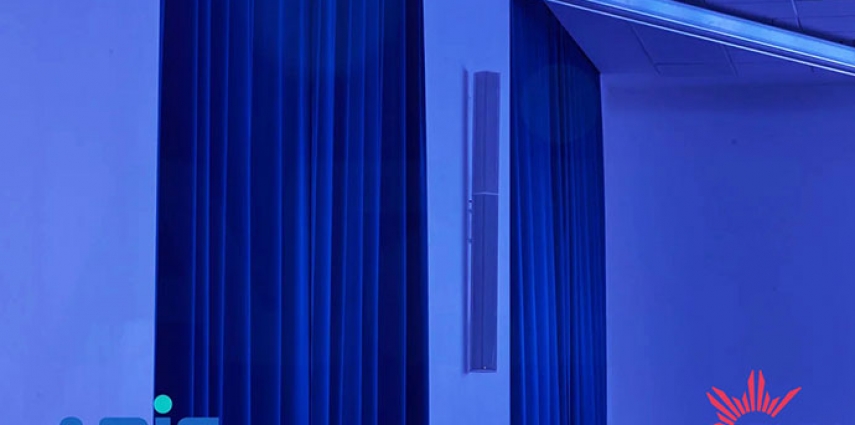

В качестве основных систем озвучивания интегратор выбрал звуковые колонны и компактные акустические системы d&b audiotechnik, которые хорошо себя зарекомендовали при демонстрации перед началом разработки. Главным «мозгом» инсталляции стала платформа Biamp TesiraFORTE, с помощью которой была выстроена грамотная архитектура маршрутизации сигналов.
Нажмите на фото для его увеличения
Нажмите на фото для его увеличения
Нажмите на фото для его увеличения

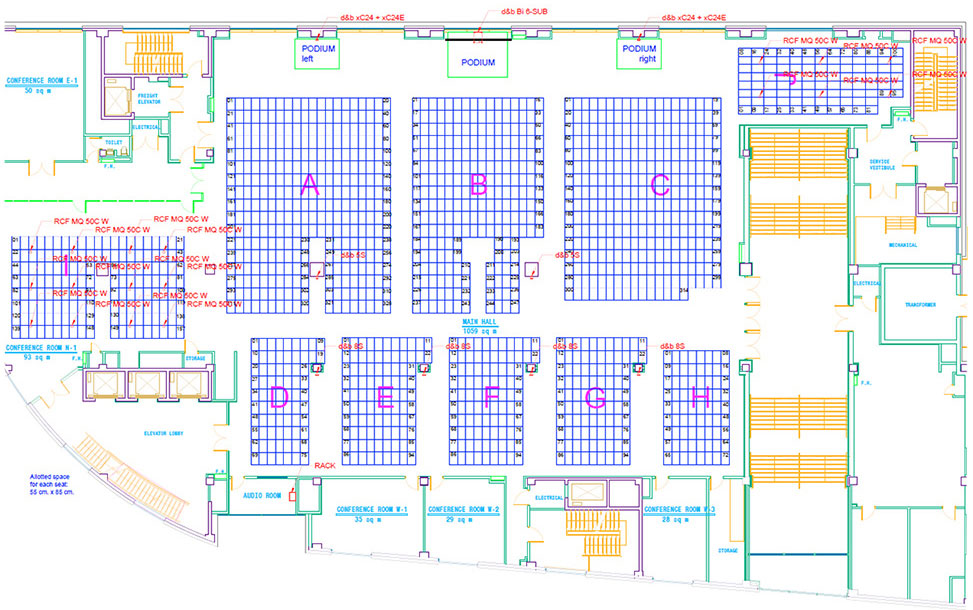

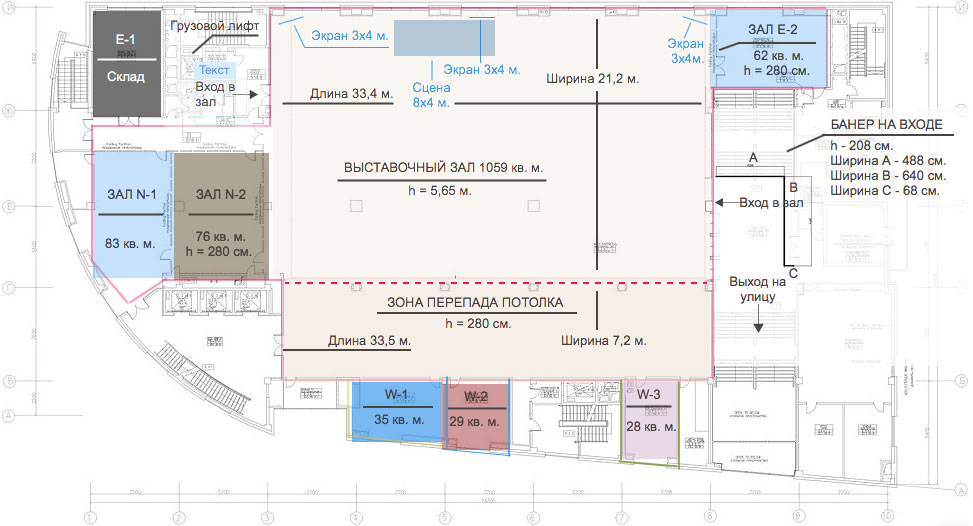

Зона N1-N2:
- когда две зоны (N1-N2) работают вместе с выставочным залом;
- когда две зоны (N1-N2) объединены и локально работают вместе;
- когда две зоны (N1-N2) работают автономно и отдельно.
Зона E2:
- когда зона (E2) работает вместе с выставочным залом;
- когда зона (Е2) работает автономно.
Зона «Столовая»:
- когда зона работает вместе с выставочным залом;
- когда зона работает в режиме «Велком» (фоновая музыка);
- когда зона работает автономно.

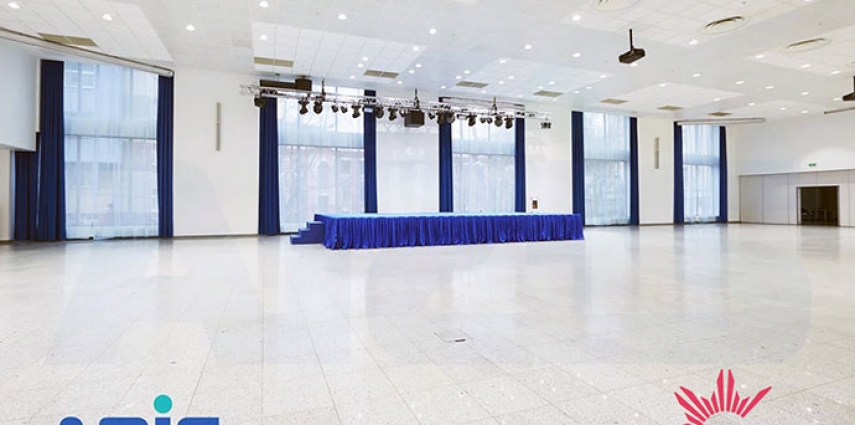

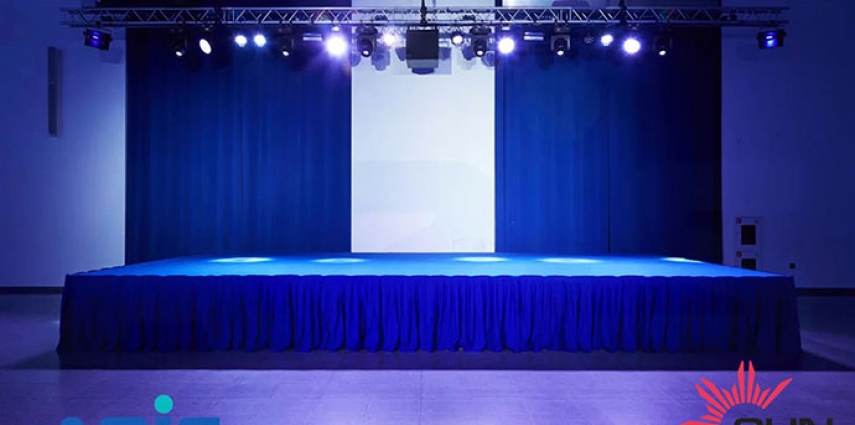

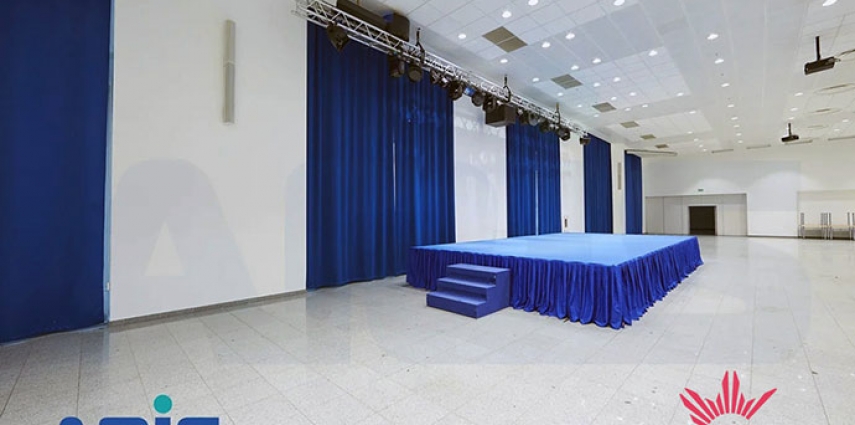

Зона «Выставочный зал»:
- мономикшированный сигнал (L+R) на правую или левую фронтальную колонку отдельно;
- стереосигнал на обе фронтальные колонки;
- режим «б» + тыловые колонки на колоннах;
- режим «в» + потолочные колонки N1, N2;
- режим «г» + потолочные колонки E2.

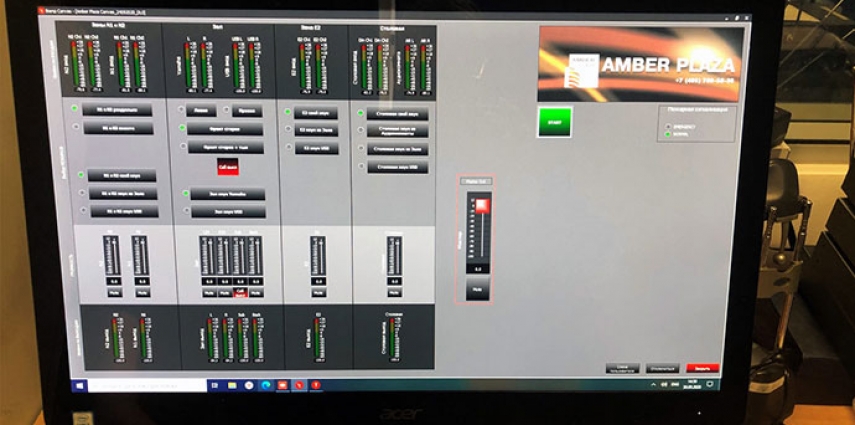

Управление развернутой системой осуществляется с помощью программного обеспечения Biamp Canvas и сенсорной панели TEC‑1.
Общий список использованного оборудования:
| Производитель | Модель | Описание | Кол-во |
|---|---|---|---|
| • Выставочный зал | |||

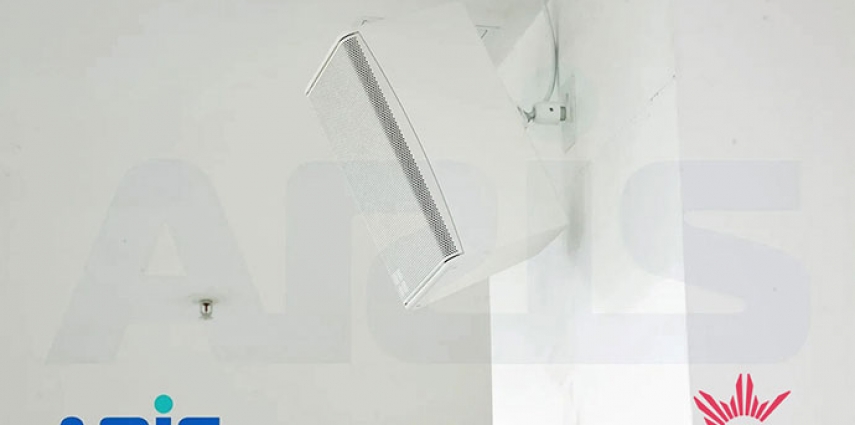

| d&b audiotechnik | 24C | Звуковая колонна 6 х 4“+ 6 x1.1“, 126 дБ, 125 Вт, цвет белый | 2 |
| d&b audiotechnik | 24C-E | Звуковая колонна 6 x 4“, 125 Вт, цвет белый, используется только с 24C | 2 |
| d&b audiotechnik | Z5440.001 | Крепеж для настенного монтажа колонн XC, цвет белый | 2 |
| d&b audiotechnik | 8S | Компактная двухполосная АС, 8"/1", 127 дБ SPL, 150/800 Вт, 70 Гц — 20 кГц, 100° коническая, 7,4 кг. Габариты (ШхВхГ): 224 х 352 х 205 мм. Цвет белый. NL4 | 4 |
| d&b audiotechnik | 5S | Компактная двухполосная АС, 5"/1", 118 дБ SPL, 60/400 Вт, 80 Гц — 20 кГц, 100° коническая, 2 кг. Габариты (ШхВхГ): 164 х 240 х 160 мм. Цвет белый | 2 |
| d&b audiotechnik | Z5422.001 | Шарнирный кронштейн S, цвет белый | 6 |
| d&b audiotechnik | 10D | Усилитель мощности 4 x 700/350 Вт - 4/8 Ом с контроллером: предустановки для всех АС d&b, пароль, парам.экв., delay, AES/EBU, Ethernet, GPIO, 2U, 10,6 кг. Разъем Phoenix | 2 |
| d&b audiotechnik | Bi6-SUB | Пассивный сабвуфер, 18", 134 дБ SPL, 500 Вт, 39 Гц — 140 Гц, 490 х 580 х 700 мм, 43 кг | 1 |
| d&b audiotechnik | Z5389.000 | Кронштейн для горизонтальной установки Bi6-SUB | 1 |
| ARX | USB I/O VSR | USB аудиоинтерфейс. Два симметричных входа, два симметричных выхода с трансф. развязкой | 1 |
| Biamp | TesiraFORTE DAN AI | Цифровая аудиоплатформа. 12 входов, 8 выходов, 8 каналов через USB, протокол Dante, OLED дисплей, высота 1U | 1 |
| Biamp | Tesira TEC-1i | Cенсорная панель управления c OLED дисплеем для врезной установки. Регулировка громкости, выбор каналов, пресетов и других функций. Питание от PoE | 1 |
| EUROMET | EU/R-P4 | Рэковая панель "заглушка", 4U, алюминий черного цвета | 3 |
| EUROMET | 9777 | Рэковая панель распределения питания 220В, 7 розеток SHUKO, DIN49440. 16A/250В, 1U | 1 |
| EUROMET | EU/R-RP2 | Рэковая полка, 2U, сталь черного цвета | 4 |
| EUROMET | EU/R-AV1 | Рэковая вентиляционная панель, 1U, алюминий черного цвета | 5 |
| EUROMET | EU/R-S | Комплект рэкового крепежа (болт М6, гайка М6, шайба) | 20 |
| • Зал N-1 | |||

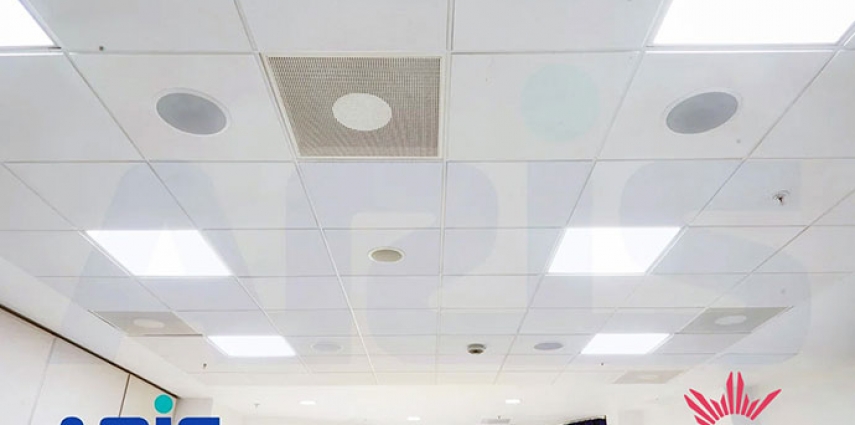

| RCF | MQ 50C W | Потолочный двухполосный громкоговоритель с широким углом раскрыва, 30 Вт / 100В, белый | 6 |
| RCF | UP 2162 | Двухканальный усилитель мощности, 2х160 Вт / 100В | 1 |
| SHURE | ANI4IN-XLR | Четырехканальный Dante аудиоинтерфейс. 4 входа XLR, Dante | 2 |
| ARX | Iso Balancer VC | Пассивный двухканальный преобразователь, с возможностью регулировкой уровня | 1 |
| KLOTZ | AY7-0200 | Инсертный кабель Stereo Mini Jack-RCA, 2 м | 1 |
| Kramer | WXL-2F | Настенная панель-переходник с двух разъемов XLR (розетка) на клеммный блок Wall Plate XLR, Phoenix | 1 |
| • Зал N-2 | |||
| RCF | MQ 50C W | Потолочный двухполосный громкоговоритель с широким углом раскрыва, 30 Вт / 100В, белый | 6 |
| RCF | F 6X | Микшерный пульт, 2 микрофонных входа + 2 стерео входа, 1 AUX/FX посыл, процессор эффектов, 3-полосн./2-полосн. EQ, мастер выход XLR, внешний БП | 1 |
| SHURE | ANI4IN-XLR | Четырехканальный Dante аудиоинтерфейс. 4 входа XLR, Dante | 1 |
| ARX | Iso Balancer VC | Пассивный двухканальный преобразователь, с возможностью регулировкой уровня | 1 |
| KLOTZ | AY7-0200 | Инсертный кабель Stereo Mini Jack-RCA, 2 м | 1 |
| Kramer | WXL-2F | Настенная панель-переходник с 2 разъемов XLR (розетка) на клеммный блок Wall Plate XLR, Phoenix | 1 |
| • Зал E-2 | |||
| RCF | MQ 50C W | Потолочный двухполосный громкоговоритель с широким углом раскрыва, 30 Вт / 100В, белый | 6 |
| RCF | UP 1121 | Усилитель мощности 120 Вт / 100В | 1 |
| RCF | F 6X | Микшерный пульт, 2 микрофонных входа + 2 стерео входа, 1 AUX/FX посыл, процессор эффектов, 3-полосн./2-полосн. EQ, мастер выход XLR, внешний БП | 1 |
| SHURE | ANI4IN-XLR | Четырехканальный Dante аудиоинтерфейс. 4 входа XLR, Dante | 1 |
| ARX | Iso Balancer VC | Пассивный двухканальный преобразователь, с возможностью регулировки уровня | 1 |
| KLOTZ | AY5-0200 | Кабель 1 х Mini Jack stereo - 2 x Jack mono 2 м | 2 |
| Kramer | WXL-2F | Настенная панель-переходник с 2х разъемов XLR (розетка) на клеммный блок Wall Plate XLR, Phoenix | 1 |
| • Столовая | |||
| RCF | MQ 50C W | Потолочный двухполосный громкоговоритель с широким углом раскрыва, 30 Вт / 100В, белый | 12 |
| RCF | UP 4240 | Усилитель мощности 240 Вт / 100 или 70В | 1 |
| Kramer | WXL-2F | Настенная панель-переходник с 2х разъемов XLR (розетка) на клеммный блок Wall Plate XLR, Phoenix | 1 |
| • Коммутация | |||
| KLOTZ | MY206SW | Микрофонный кабель, 2 x 0,22 мм, внеш. диаметр 6 мм, низкая ёмкость, гибкий, PVC, черный, катушка 100 м | 3 |
| KLOTZ | LY225S | Спикерный кабель 2 х 2,5, цвет черный, двойная изоляция, катушка 100 м | 3 |
| KLOTZ | LY215S | Спикерный кабель 2 х 1,5, вн. диам. 7 мм, PVC, гибкий, черный, катушка 100 м | 2 |
| Amphenol | AC3F | Разъём 3 XLR "мама" кабельный | 30 |
| Amphenol | AC3MM | Разъём 3 XLR "папа" кабельный | 30 |
| — | FTP 5e | Кабель витая пара, кат. 4 пары 5bites FT5725-305A stranded, 24AWG, CCA, PVC, 305 м | 1 |
| PoE HP | J9983A | Коммутатор 1820-24G-PoE+ | 1 |
| — | SG110D-08HP-EU | Коммутатор на 8 портов | |
