Слышно с любой стороны: рупоры RCF на минарете мечети в Грозном

Слышно с любой стороны: рупоры RCF на минарете мечети в Грозном

Общая информация о проекте

Страна, город
Россия, Грозный

Разработчик проекта
Компания «Мастер Звука» при содействии «АРИС»

Заказчик
Мечеть

Место
Минарет и внутренние помещения мечети

Исходные данные

Новая мечеть, окрытая недавно в центре столицы Чеченской Республики, городе Грозном, на ул. 8 марта, ежедневно собирает на молитву верующих со всего близлежайшего микрорайона. Для оповещения о начале религиозных мероприятий ей была необходима уличная система звукоусиления, которую требовалось установить на балконе минарета. Реализация проекта была поручена компания «Мастер Звука». Помощь ей оказывала компании «АРИС».

Основными требованиями заказчика стали высокая разборчивость голоса и низкий уровень искажений, большая дальность охвата и направленность во все стороны от мечети, надежность инсталляции и автоматическая работа, требующая для эксплуатации минимального вмешательства человека. Сложностями при выполнении были сжатые сроки и ограниченный бюджет.

Реализация проекта

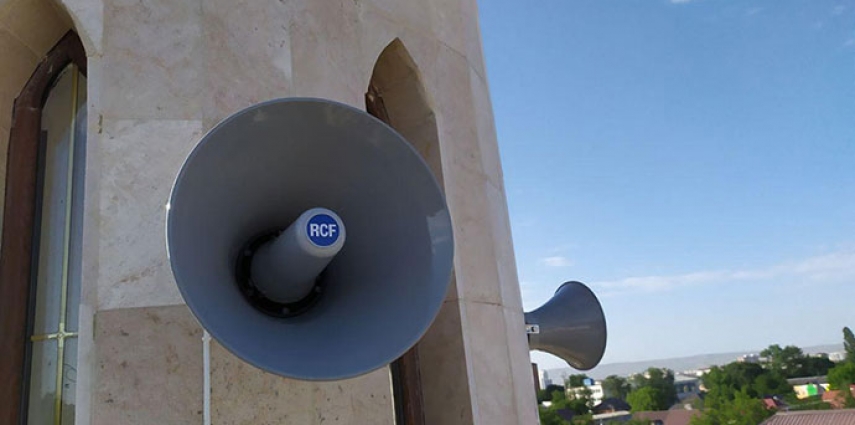

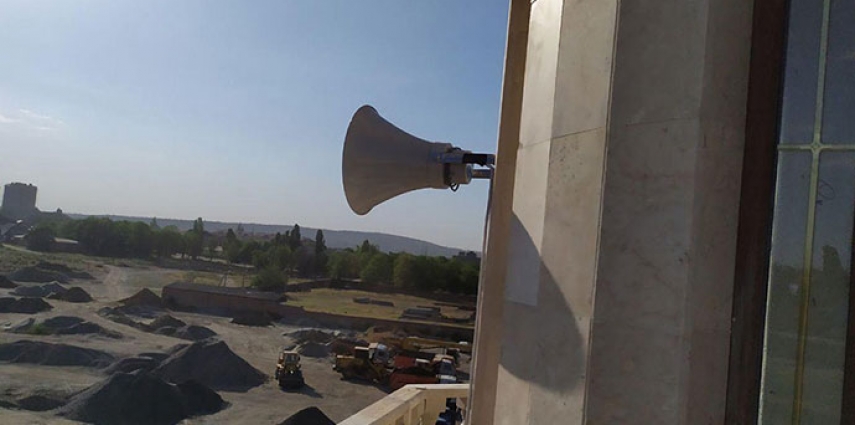

Для озвучивания прилегающей территории минарет оснащен четырьмя всепогодными громкоговорителями рупорного типа RCF HD 310/Т. Они направлены на все стороны света и используются пять раз в день для призыва к молитве.

Линейка громкоговорителей HD разработана для применения в ситуациях, когда звук должен передаваться на дальние дистанции без потери разборчивости и с низким уровнем искажений. Встроенный линейный трансформатор позволяет подключить громкоговорители к линиям постоянного напряжения 70 или 100 В и с помощью поворотного переключателя на задней крышке выбирать требуемую мощность. Угол рассеивания у акустических систем составляет 80°, а специальная  «Установочная скоба» дает возможность менять направление излучения. Корпус из прочных влагостойких материалов с защитой по IP66 защищает громкоговорители на минарете от сложных погодных условий.

С целью сокращения затрат на объекте был установлен микшер-предусилитель RCF PR 4093, который позволяет подключать микрофоны и другие источники сигнала. Он предлагает шесть балансных микрофонных/линейных входов с фантомным питанием, один из которых имеет приоритет и снабжен функцией VOX, три линейных стерео входа и тра выхода.

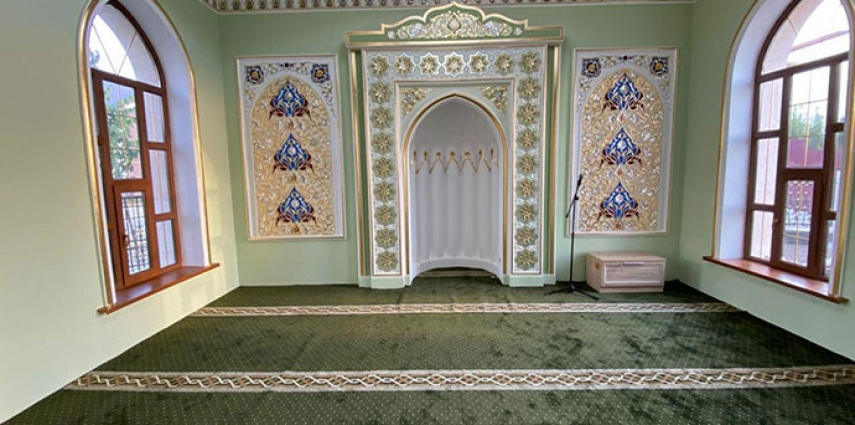

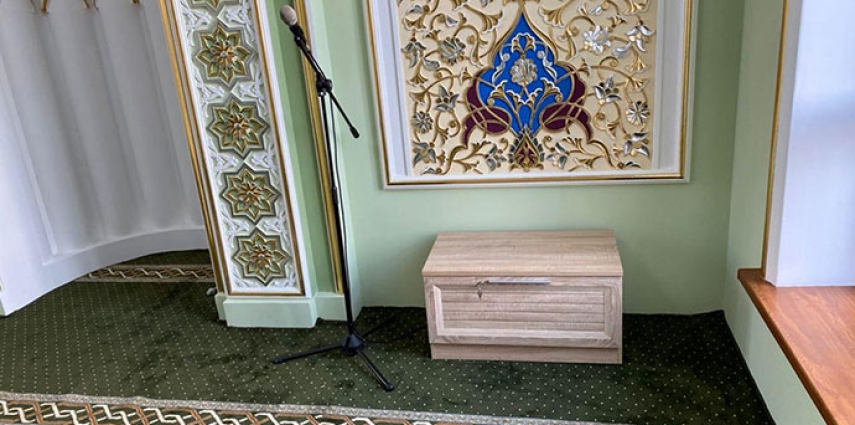

Громкоговорители для минарета подключаются отдельными линиями, параллельно по два на каждый регулируемый выход усилителя, что позволяет независимо регулировать их громкость. Внутри мечети несколько зон оборудованы проводными микрофонами beyerdynamic TG V50 и TG H74.

Полный список использованного звукового оборудования

Производитель Модель Описание Кол-во

RCF

PR 4093

Микшер-предусилитель, 6 универсальных входов, фантомное питание, 1 XLR стерео выход, 1 моно выход 6,3J, 1 MIC выход 6,3J, подключение к устройству записи RCA разъемы, светодиодный индикатор уровня выходного сигнала.

1

RCF

HD 310/T

Всепогодный рупорный громкоговоритель. Номинальная/максимальная мощность 30/45 Вт, входное напряжение 70 - 100 В, диапазон частот 240 - 10000 Гц, максимальный уровень звукового давления: 108 дБ (1 Вт /1 m); 123 дБ (30 Вт/1м).

4

beyerdynamic

TG V50

Динамический ручной микрофон (кардиоидный) для вокала, с кнопкой включения / выключения.

2

beyerdynamic

TG H74 (TG)

Конденсаторный головной микрофон (суперкардиоида), черный, с 4-контактным мини-XLR, распиновка TG.

1

EUROMET

EU/R-AV1

Рэковая вентиляционная панель, 1U, алюминий черного цвета.

3

EUROMET

09777

Рэковая панель распределения питания 220В, 7 розеток SHUKO, DIN49440. 16A/250В, 1U.

1

EUROMET

EU/R-CE

Пара кронштейнов для дополнительного крепления тяжелого оборудования.

1

EUROMET

EU/R-S

Комплект рэкового крепежа (болт М6, гайка М6, шайба).

20

EUROMET

EU/R-RP1

Рэковая полка, 1U, сталь черного цвета.

1

EUROMET

EU/R-P2

Рэковая панель-"заглушка", 2U, алюминий черного цвета.

1

EUROMET

AG/X-C

Напольная микрофонная стойка-"журавль", черная, полиамидное основание.

1
