Как вещательные технологии помогают освещать вопросы экологии

Исходные данные

Первый общественный экологический телеканал «ЭКО-ТВ» поручил ООО «Корпорация ДНК» выполнить «под ключ» инсталляцию телевизионного комплекса, который включает в себя аппаратно-эфирный и аппаратно-студийный блоки.

Реализация проекта

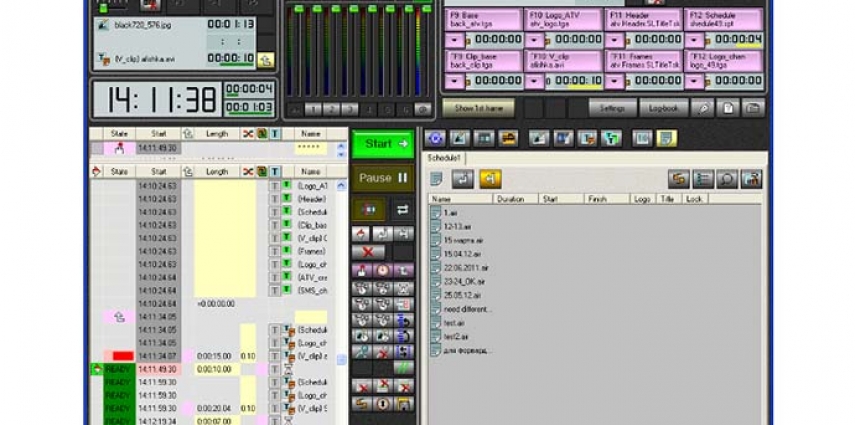

В аппаратно-эфирном комплексе были установлены основной и резервный серверы «Форвард ТА», подключенные по схеме 2N. Они осуществляют воспроизведение эфирного материала и имеют систему автоматического и ручного аварийного переключения. Также в комплексе предусмотрен матричный коммутатор Blackmagic Videohub 40x40 и система точного времени и синхронизации. Для кодирования и передачи выходного сигнала через IP-протокол используется система Newtek MDS1. Основой системы хранения данных (СХД) является сетевой накопитель Synology RS1219+ емкостью 32 ТБ. В дальнейшем возможно расширение СХД путем замены жестких дисков на более ёмкие, а также посредством установки дополнительного блока хранения. Для контроля эфирного видеосигнала на объекте применено решение Blackmagic MultiView 16. Монтаж и подготовка отснятого материала для последующего использования в эфире осуществляется с двух рабочих станций HP Z6 G4 .

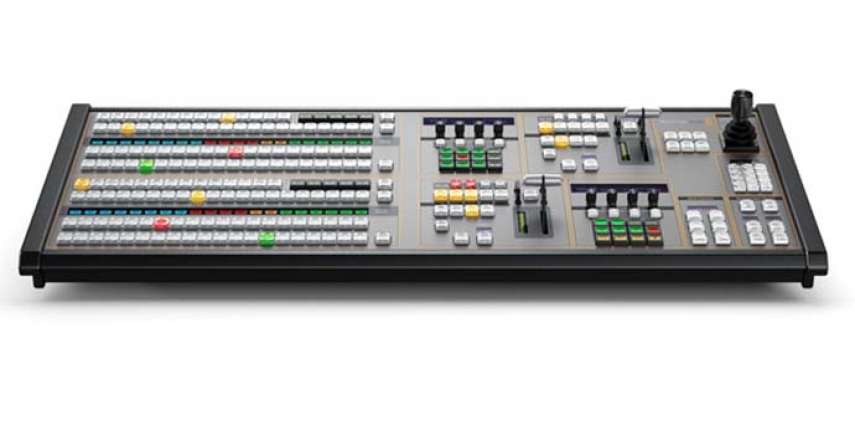

Аппаратно-студийный блок (АСБ) телевизионного комплекса состоит из аппаратной и павильона студии. Аппаратная АСБ предназначена для управления аудио- и видеосигналами и снабжена видеомикшером Blackmagic ATEM 2 M/E с функцией наложения титров. Он имеет по четыре усовершенствованных модуля цветового кеинга на каждый блок M/E, два выхода, процессор цифровых эффектов 2D и режим SuperSource для создания комбинированного изображения. В АСБ также установлена виртуальная студия «Форвард Фокус Про», обеспечивающая возможность съемки с использованием виртуальных декораций. В аппаратной предусмотрен сервер воспроизведения для демонстрации готовых видеофайлов «Форвард ТА» и сервер захвата «Форвард ТН».

Для работы с аудиосигналами задействован аудимикшер Behringer X32 Producer. Управление видеосигналами осуществляется с помощью панели Blackmagic Camera Control Panel, позволяющей настраивать производить корректировку различных параметров изображения.

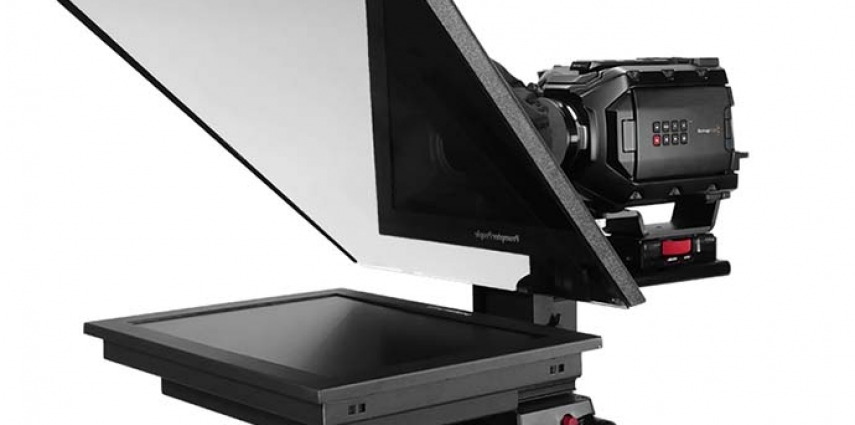

В студийном павильоне имеются три камкордера Blackmagic URSA Broadcast с гибридно-оптическими камерными каналами, что позволяет подключать их одним оптическим соединением, система спецосвещения на обе съемочные зоны и четыре беспроводных петличных микрофона. Для декоративного оформления в павильоне установлена видеостена диагональю 3,5 метра, а для проведения внестудийных съемок поставлено два тележурналистских комплекта.

Полный список поставленного оборудования:

• IP-кодер NewTek MDS1 (1 шт.);
• датчик точного времени Профитт PTT-4096 (1 шт.);
• процессор мультиэкрана Blackmagic HDL-MULTIP6G/16 (1 шт.);

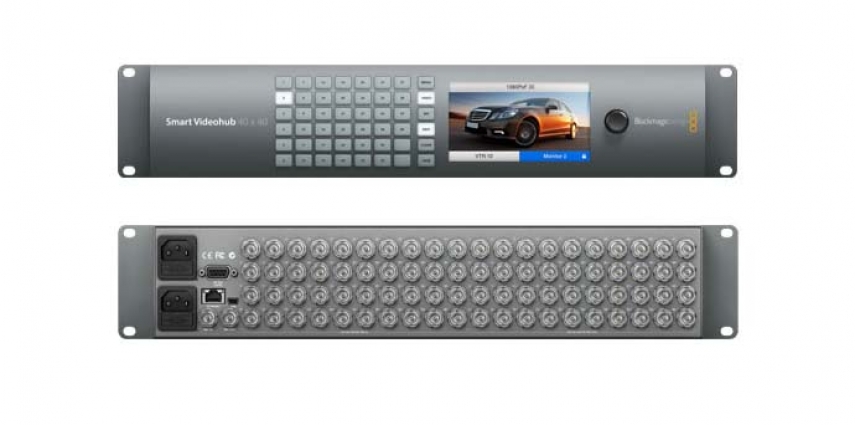

• матричный коммутатор Blackmagic VHUBSMART6G4040 (1 шт.);
• матрица связи Clear-Com Eclipse-HX-PiCo (1 шт.);
• связная панель Clear-Com i-1210E (1 шт.);
• связная панель Clear-Com ICS-22 (1 шт.);
• шкаф напольный Hyperline TTB-4781-DD-RAL9004 (2 шт.);
• консоль мебельная 8U (1 шт.);
• ИБП Huawei UPS2000-G-6KRTS (3 шт.);
• серверная платформа DNK (2 шт.);
• программно-аппаратный комплекс СофтЛаб Форвард ТА (2 шт.);
• монтажная станция DNK (1 шт.);

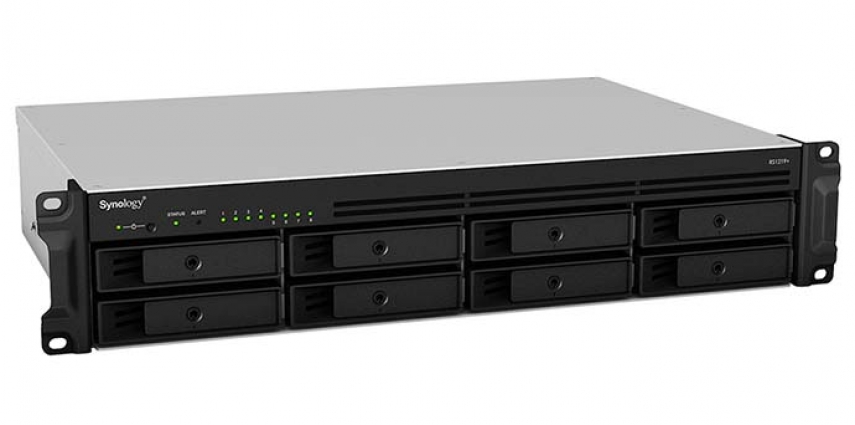

• СХД Synology RS1219+ (1 шт.);
• коммутатор сетевой Huawei S5720-52X-LI-AC (2 шт.);
• кейер Cobalt Digital 9923-DSK-LG (1 шт.);
• видеомикшер Blackmagic SWATEMPSW2ME4K (1 шт.);
• Tally/GPI конвертер Blackmagic SWTALGPI8 (1 шт.);
• сервер виртуальной студии СофтЛаб Фокус ПРО (1 шт.);
• микшерный пульт Behringer X32 Producer (1 шт.);
• программно-аппаратный комплекс СофтЛаб Форвард ТН (2 шт.);
• программно-аппаратный комплекс СофтЛаб Форвард ТТ (1 шт.);
• панель Orion OLMU-4620S (9 шт.);

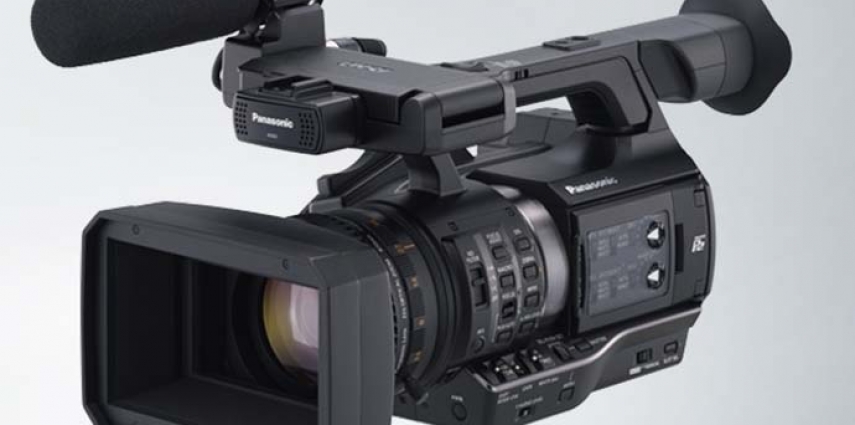

• камкордер Panasonic AJ-PX270 (2 шт.);
• видеомикшер Roland V-60HD (1 шт.);
• передатчик сигнала по мобильным сетям TVU Networks TVU One TM1000 (1 шт.).
