Акустический расчет помог качественно озвучить бар The Bazar

Исходные данные

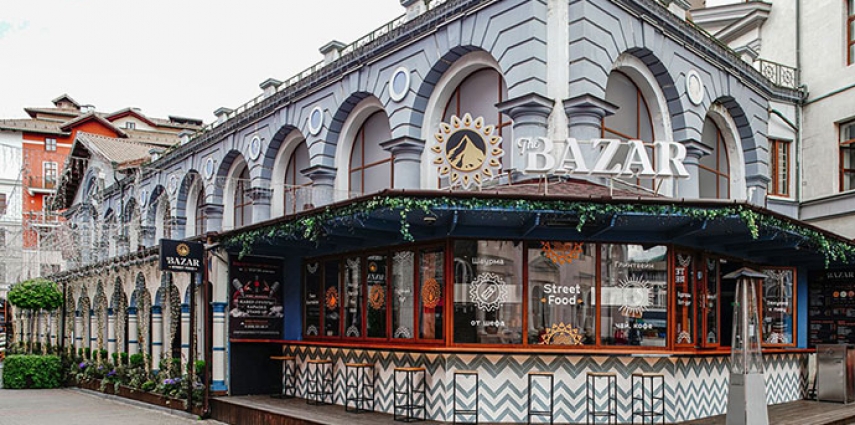

В начале этого года на курорте Красная Поляна открылся Music bar & Karaoke The Bazar, который объединяет в себе ресторан, музыкальный бар, клуб и караоке. Для проведения широкого спектра разнообразных мероприятий заведению требовалась качественная система звукоусиления, проектирование и установка которой была поручена специалистам компании «АРИС».

Основными поставленными заказчиком задачами стали:

1. Разработать решения по озвучиванию помещений (зона бара и зала караоке), обеспечивающих оптимальные значения акустических показателей в режиме звукоусиления.
2. Исключить проникновение внешних шумов и распространение звука из бара и караоке за их территории, чтоб не доставлять дискомфорт посетителям обоих помещений и посетителям других заведений, находящихся на этом же этаже здания.
3. Рассчитать количество и места расположения звукопоглощающих материалов. Выдать рекомендации для строителей по материалам отделки, звукопоглощающим материалам со схемами их монтажа.
4. Подтвердить корректность предложенной концепции электроакустическим расчетом на компьютерной модели.

Реализация проекта

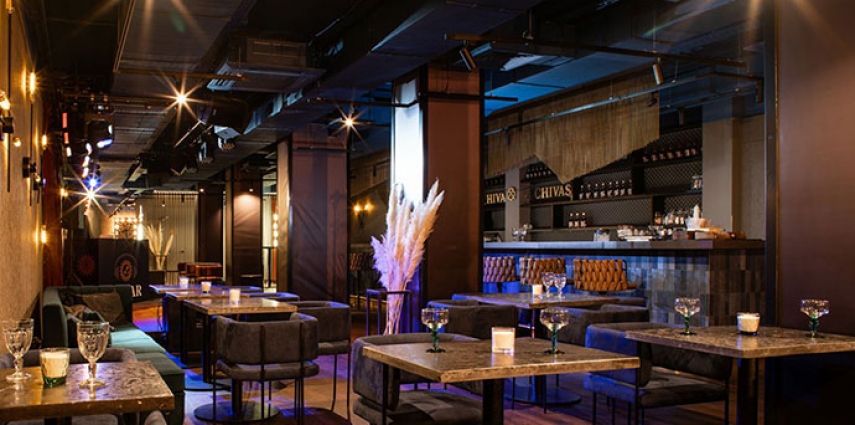

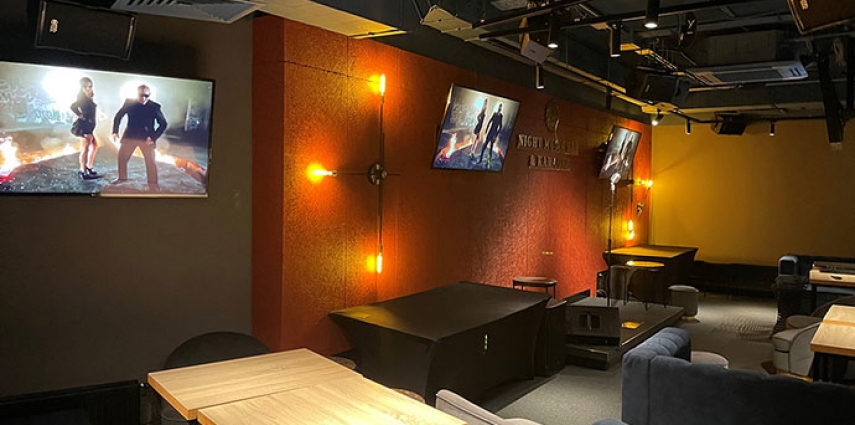

Зона бара представляет собой несимметричное помещение в форме параллелепипеда, максимальная длина которого по оси X составляет 20,4 м, максимальный поперечный размер по оси Y – 8,4 м, высота потолка (ось Z) – 3,3 м. Вдоль осевой линии расположен ряд колонн. Объем зала по расчетам в программе EASE 4.4 составил 545 м³. Зал караоке также имеет несимметричную форму, максимальную длину по оси X – 8,5 м, максимальный поперечный размер по оси Y – 13,3 м и высоту потолка (ось Z) – 3,3 м. Вдоль осевой линии расположен ряд колонн. Объем зала по расчетам в программе EASE 4.4 составил 307 м³.

Процедуры измерения акустических параметров помещений проводились в соответствии с требованиями международного стандарта ISO 3382-1:2009. Acoustics. Measurement of room acoustic parameters. Part 1: Performance spaces, а также отечественного "ГОСТ 24146 Зрительные залы. Метод измерения времени реверберации". Для определения времени реверберации (RT) с помощью акустического анализатора NTI XL2 и сигнального пистолета в пяти точках каждого из залов были проведены измерения значений импульсных откликов помещений. Усредненная величина времени реверберации RT60 составляет: 1,5 с. Пик значения RT60 во всех 5 точках находится в низкочастотном диапазоне 250 — 600 Гц.

Осмотр помещений, рассмотрение их чертежей и анализ результатов измерений позволил сделать выводы об акустике залов. Согласно СП 51.13330 «Защита от шума» залы соответствующего объема должны иметь время среднечастотной реверберации RT60 ~0.9 с. Усредненное время реверберации в зоне бара составляет 1,5 с, в зале караоке – 1,0 с, что превышает нормативные показатели. Гладкие звукоотражающие поверхности стен обуславливают проявление в помещениях слышимого эхо, что является серьезным акустическим дефектом, поэтому для улучшения в них акустики было необходимо обеспечить снижение гулкости и ослабление уровней дискретных звуковых отражений от стен, приводящих к образованию слышимого эхо.

Чтобы привести время реверберации в помещениях в соответствии с СП 51.13330 «Защита от шума», потребовался акустический расчет и выработка рекомендаций по использованию звукопоглощающих материалов. Расчеты производились с помощью программы EASE 4.4, которая позволяет исследовать акустические свойства помещений и поведение акустических систем. В соответствии с рекомендациями СП 51.13330 «Защита от шума» значение времени реверберации для универсального зала (зависимость № 4) объемом 545 м³ (зона бара) должно соответствовать 0,9 с, а значение времени реверберации для универсального зала объемом 307 м³ (зал караоке) – 0,8 с.

Данные компьютерного моделирования и расчетов c использованием алгоритма EASE AURA показали, что при реализации предложенных мероприятий уровень реверберации в зоне бара снизится до среднего значения 0,73 с, а в зале караоке до среднего значения 0,6–0,7 с, что практически соответствует нормативному времени реверберации для помещений такого объема.

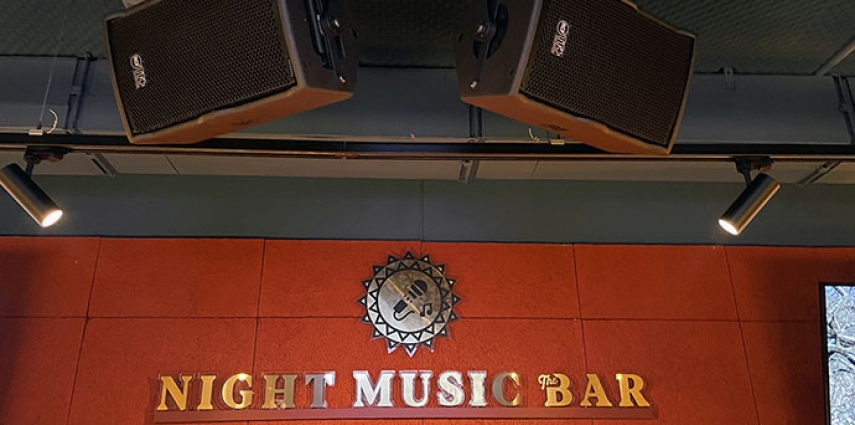

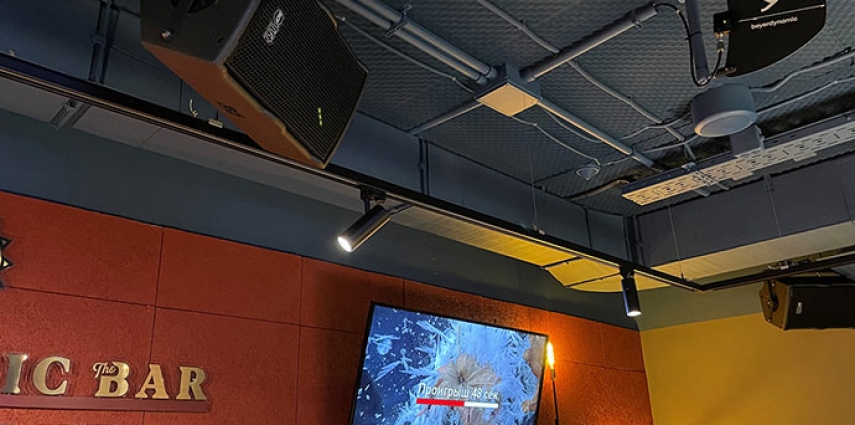

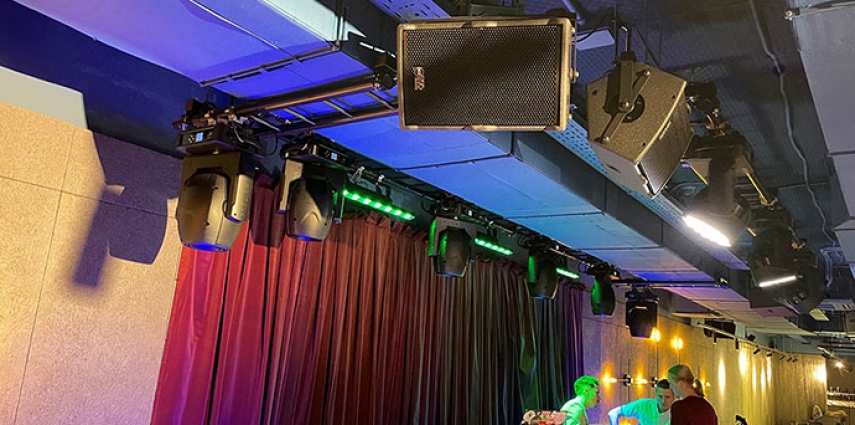

Для озвучивания зала было предложено использовать три группы акустических систем: перед сценой, слева от сцены и справа от сцены. Для зоны бара специалисты «АРИС» задействовали активные громкоговорители RCF TT08-A, TT 10-A и SUB 8003, для зала караоке – RCF 4PRO 1031-A и SUB 905-AS II, а в зоне дозвучки размещены пассивные акустические системы MONITOR 33T. В системе озвучивания используется двухканальный усилитель мощности UP 2082.

Профессиональная караоке-система AST 250 имеет встроенный Wi-Fi модуль, который работает как на прием, так и на раздачу, создавая собственную сеть Wi-Fi. Приложение Ast Connect позволяет осуществлять сбор заявок от посетителей в онлайн-режиме прямо со столиков, дает возможность управлять очередностью исполнителей, менять аудио- и видеофон, регулировать темп и тональность треков, моментально находить нужную фонограмму по части названия песни и многое другое.

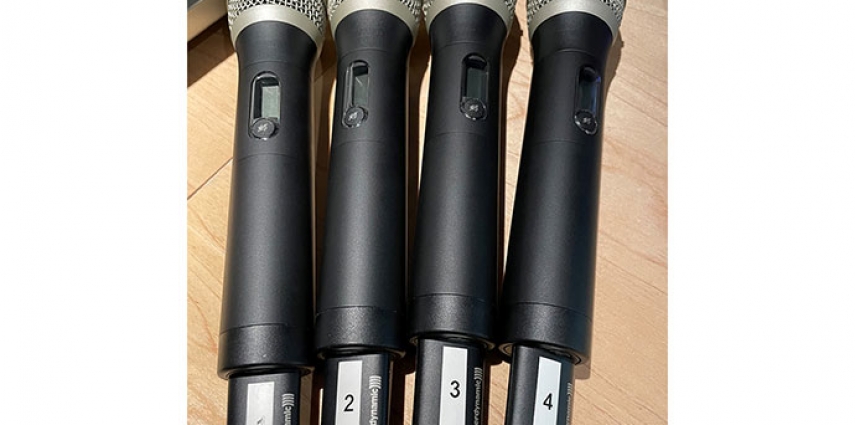

Дополняют AST 250 радиосистемы beyerdynamic TG 500 с ручными микрофонами, объединенные с помощью 4-канальных антенных сплиттеров WA AS4 и антенн WA-ATDA. Парк проводных микрофонов также состоит из продукции beyerdynamic.

Результат

По результатам проведенных работ, среднее значение параметра C80 (коэффициент музыкальной ясности) в зоне бара составило 7,51 дБ, а в зале караоке –9,00 дБ. Это соответствует норме для залов современной музыки, составляющей <8 дБ. Среднее значение параметра STI (коэффициент разборчивости речи) для зоны бара было доведено до 0,67, для зала караоке STI – до 0,71, что соответствует оценке «хороший результат». Полученные расчетные значения величины и равномерности звукового поля, музыкальной ясности и разборчивости речи свидетельствует о том, что типы акустических систем и места их установки выбраны правильно. Произведенные контрольные измерения совпали с расчетными в пределах 97%.
