Этой весной дистрибьютор Treolan совместно с АВ Клубом провел встречу с представителем производителя оборудования для распределения сигналов NovaStar, во время которой были представлены новинки вендора 2026 года. Помимо этого, Егор Миськов, старший инженер компании, ответил на актуальные вопросы про управление светодиодными экранами, их калибровку, регистрацию в проектах и региональные различия в линейках продукции.
-Какие контроллеры будут оптимальным выбором для светодиодных экранов на основе технологии COB?

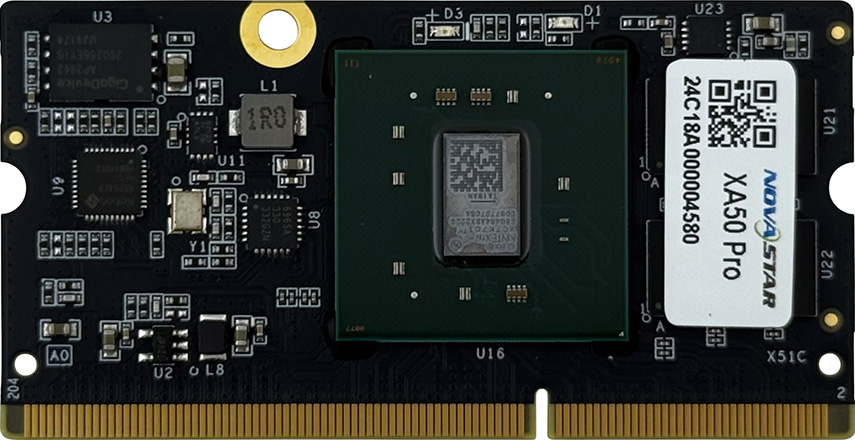

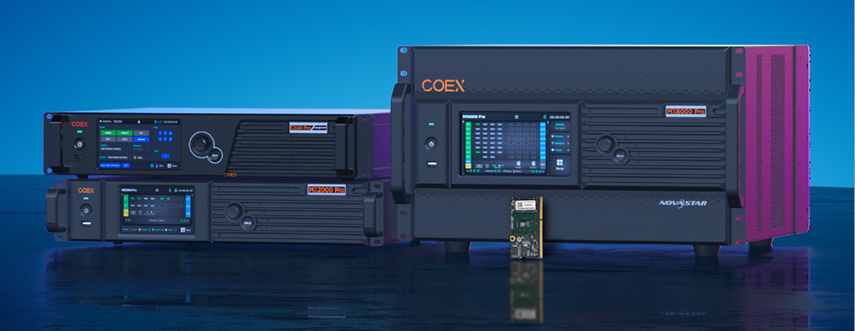

Для данного типа устройств компания NovaStar разработала отдельную линейку приемных карт, куда входят модели A8S Pro и A10S Pro. Плюс есть две приемные карты со скоростью передачи данных 40G — серии CA50 и XA50 Pro, последняя из которых может обрабатывать максимальное разрешение 1024 х 512 пикселей. Если завод-производитель устанавливает в экран приемные карты A8S Pro или A10S Pro, то в качестве передающей имеет смысл выбирать контроллеры платформы COEX. Они были изначально созданы друг для друга. Классические контроллеры с приемными картами A8S Pro и A10S Pro могут работать неидеально. Есть вероятность, что в каких-то моментах может произойти несовместимость в изображении, глубоких настройках и так далее.
-Чем CA50 и XA50 Pro отличаются от A8S Pro и A10S Pro?
CA50 и XA50 Pro — это приемные карты на базе технологии 5G, которая дает возможность передавать по одному LAN-кабелю 3 миллиона пикселей, в отличие от A8S Pro и A10S Pro на основе 1G. Они есть в нескольких вариантах исполнения. CA50E имеет обычный разъем Ethernet, CA50C — модель специального типа с разъемом Type-C, что позволяет делать перемычки между кабинетами уже на USB, плюс к этому нужна соответствующая хаб-карта. Третий вариант исполнения — это хаб-карта, способная принять сигнал с передающей карты по оптоволокну. На сегодняшний день это самый интересный вариант, позволяющий убрать из цепочки CVT-конвертеры.

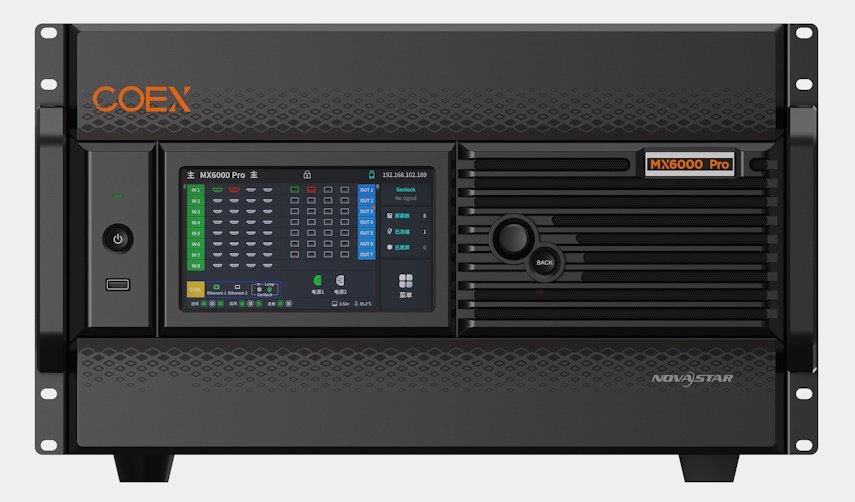

Данная технология в основном была создана для платформы COEX, чтобы оптимизировать комплект оборудования и уменьшить задержки по кадрам, что очень важно для съемок и кинопроизводства. Если завод устанавливает в экран такую хаб-карту с приемными картами на основе технологии 5G, то можно из контроллеров MX2000 Pro и MX6000 Pro, с обоих типов передающих карт (4 x 10G либо 1 x 40G), напрямую через оптоволоконные разъемы отправить сигнал в кабинет, минуя конвертеры CVT-10 или CVT-4K.
Как в этом случае рассчитывается пиксельная емкость? Для того, чтобы понять сколько кабинетов можно скоммутировать в линейку, умножаем 6,5 миллионов пикселей на один оптоволоконный выход. Это и будет количество кабинетов, доступных в одной цепочке.
-На ваш взгляд, все движется в сторону передачи данных по оптоволокну?
Само собой. Ethernet — это все-таки железный кабель, а оптоволокно — стекло, имеющее много преимуществ. В случае перехода на 5G более высокая стоимость оптоволокна нивелируется отсутствием CVT-конвертера. Так что при такой конфигурации цена останется плюс-минус прежней. Единственным повышением стоимости будет хаб-карта в кабинете. Плюс добавляется SFP-модуль, но только на стороне кабинета, так как у платформы COEX они уже есть в комплекте.
-Есть ли специфика управления светодиодными экранами на базе MIP?
Я бы сказал, что MIP — это просто очередная технология производства. Когда мы настраиваем экран, независимо от того, на какой платформе, контроллеры видят только пиксели. Они не знают, какой у устройства отображения шаг, толщина или вес. Соответственно, сама светодиодная технология не имеет значения. Но так как MIP, как и COB, создана в основном для экранов с малым шагом пикселя, то по умолчанию на заводах в них, как правило, устанавливают приемные карты A8S Pro либо A10S Pro, а для них рекомендуется использовать платформу COEX.
Здесь стоит также отметить, что для того, чтобы получить качественное и однородное изображение, нужна продвинутая калибровка. На заводе экраны собираются неидеально, поэтому самая лучшая калибровка происходит на объекте. Именно там интегратор выполняет точную юстировку всех модулей, выравнивает их в единую плоскость и заменяет битые пиксели. Только после этого в ход вступает калибровка, которая устраняет мелкие недостатки в виде швов и всего остального. В результате этого экран становится идеальным и однородным.
-Можно ли покупать экран вообще без заводской калибровки?
Можно сказать, да, но аккуратно. Если посмотреть на это со стороны конечного заказчика, то когда он покупает экран, для него не важно, где все это будет калиброваться. Клиент вообще может не знать, что такое калибровка. Для него важен конечный результат. На огромных заводах в Китае очень большой поток. Откалибровали — отправили заказчику. Стыкам и неровностям никто не уделяет большого внимания. Из-за этого перед калибровкой экран могут собрать не максимально качественно. Вывести в идеальную плоскость его стараются уже на объекте. По этой причине при сборке экрана, откалиброванного на заводе, во время инсталлирования у клиента могут вылезти те нюансы, которые устранила калибровка.
Приведу простой пример. Если на заводе неплотно состыковали два модуля, и между ними образовалось небольшое расстояние, калибровка в пределах разумного это исправит. Каким образом? Она просто высветит крайние колонны пикселей. При сборке и состыковке этих же модулей на объекте крайние пиксели будут высветляться, и на стыке появится светлая линия. Чтобы от нее избавиться, можно пригасить вручную. Но тут есть очень интересный момент. Когда на заводе эти два модуля собрали в таком положении, что они образовали неровный стык, то внизу они будут состыкованы, а вверху появится зазор. Таким образом, калибровка высветлит верхние пиксели чуть больше, а нижние не будет высветлять совсем. Если затем на объекте состыковать их ровно, крайние пиксели будут высветляться градиентом.
Так что моя рекомендация — всегда включать калибровку на объекте для любого экрана, который вы устанавливаете заказчику. Только это предоставит возможность сдать средство отображения в максимально сжатые сроки, устранив все недостатки.
-Компания NovaStar выпускает собственные системы калибровки?

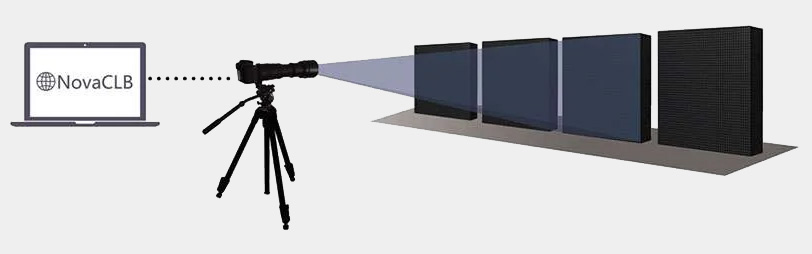

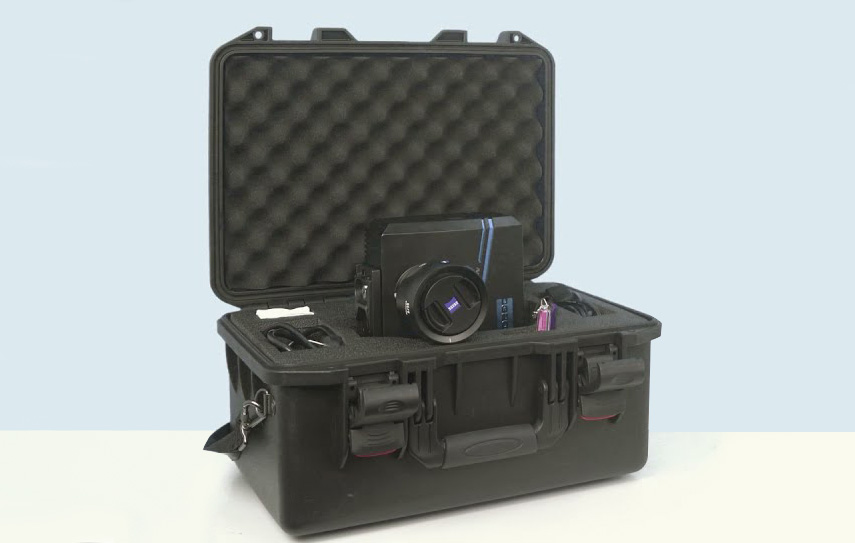

На сегодняшний день у нас есть уже четыре комплекта для калибровки светодиодных экранов. Первый из них мы начали разрабатывать примерно 10 лет назад. Он до сих пор продается и используется для калибровки диодов SMD 3 в 1 и уличных экранов, последние из которых без него вообще невозможно откалибровать. Следующий комплект называется Caliris. Он калибрует любые типы экранов, но объектив у него не зумируется. Соответственно, подходит такая система только для калибровки экранов, размещаемых внутри помещения.
Третий комплект DIMURA — это уже производственная установка. Ее покупают заводы экранов в Китае. Такой комплект позволяет калибровать отдельно модули, как единицу. Установка состоит из пяти станков. С левой стороны в конвейер заезжает модуль, и через 30 секунд он выходит с правой стороны уже откалиброванным. После этой калибровки не нужно собирать экран в единое целое. Готовый модуль просто упаковывается и отправляется напрямую заказчику.

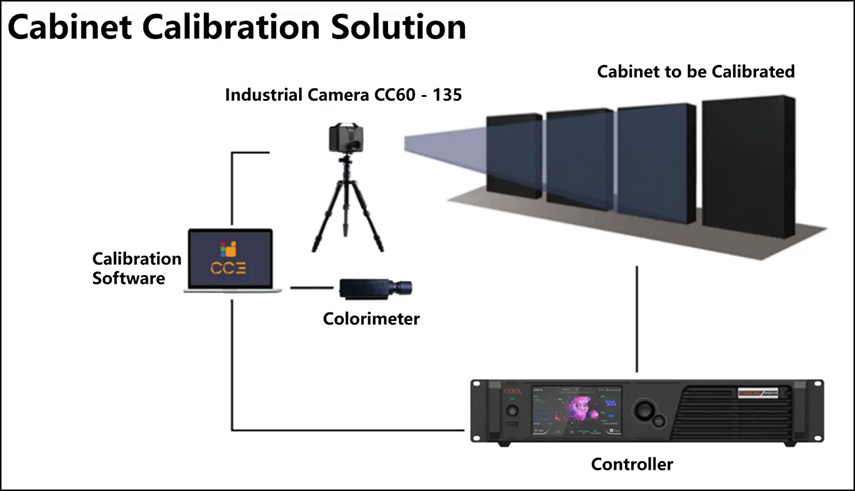

Четвертый комплект NOS-CC60 пока проходит тестирование. Думаю, что в течение двух лет оно успешно закончится. Как заявляют наши разработчики, это комплект, который намного лучше калибрует, причем как арендные, так и инсталляционные экраны. Да и возможностей в нем будет намного больше.
-Отличается ли ассортимент вашей продукции в России, Китае и других странах?
Так как везде есть разные требования и подходы к работе интеграторов, то отличается и линейка. Китай работает по своим стандартам, другие страны – по своим. На каждом рынке есть свои особенности, поэтому продукция для них имеет свои отличия. Допустим, контроллеры серии VX для Индии идут с определенными функциями, которых нет для США, но обе эти модели не поставляются в Россию. Кстати, наш рынок для NovaStar не самый крупный. Несмотря на то, что он хорошо развит, у нас очень большие требования. Если это масштабный экран, то конечный заказчик в большинстве случаев хочет вывести изображение идеально пиксель в пиксель. Это есть даже в прокате, не говоря уже о фиксированных инсталляциях. В Китае этому не уделяют большего внимания, поэтому могут даже на экран 16К растянуть 4К.
-У вас есть регистрация оборудования серии H под проекты?
Так как продукты этой серии не проектные решения, то зарегистрировать их возможности нет. Тем не менее, мы предусмотрели для заказчиков альтернативный вариант. У нашего нового бренда Pixelhue Pro AV появился полноценный аналог серии H. Это те же самые карты, только называются они Lumina. Данная серия уже может быть зарегистрирована под проекты. Подробнее о ней будет рассказано в одном из следующих материалов.
Те же, кто хотят узнать подробности прямо сегодня, могут связаться с нашим дистрибьютором Treolan. Его специалисты ответят на все уточняющие вопросы как по регистрации, так и по подбору и приобретению оборудования NovaStar, Pixelhue и Pixelhue Pro AV. Обращайтесь!
