В прошлом году компания NovaStar запустила новый дочерний бренд Pixelhue Pro AV, предлагающий различные виды оборудования для распределения сигналов, в том числе системы AV over IP, решения для беспроводной передачи видео, конференц-системы, продукцию для построения систем звукоусиления и систем управления. О перспективных моделях, доступных на российском рынке, рассказывают Егор Миськов, старший инженер NovaStar, и Багдасар Багдасарян, продакт-менеджер по АВ-коммутации и ВКС в Treolan.
NovaStar — это ведущий производитель систем управления для светодиодных экранов, которые используются в свыше 70% всех инсталляций подобного класса. Штаб-квартира компании и новый технопарк находятся в городе Сиане, а ее продукция поставляется в большинство стран мира. Вендор активно развивает свою линейку оборудования и на сегодняшний день имеет два дочерних бренда. Первый из них — Pixelhue появился на рынке в 2017 году. Вторым стал Pixelhue Pro AV, запущенный в 2025 году. Его продукция уже доступна российским заказчикам у официального дистрибьютора Treolan, который осуществляет пресейл, регистрацию проектов, финансирование сделок и множество других услуг, сопутствующих поставкам продукции.
Техническая поддержка и ремонт оборудования NovaStar, Pixelhue и Pixelhue Pro AV производится инженерами российского офиса вендора, расположенного в Москве. В нем проводится обучение и есть шоурум для демонстрации решений. Естественно, обратиться за поддержкой, обслуживанием и демонстраций можно и к Treolan.
Ассортимент

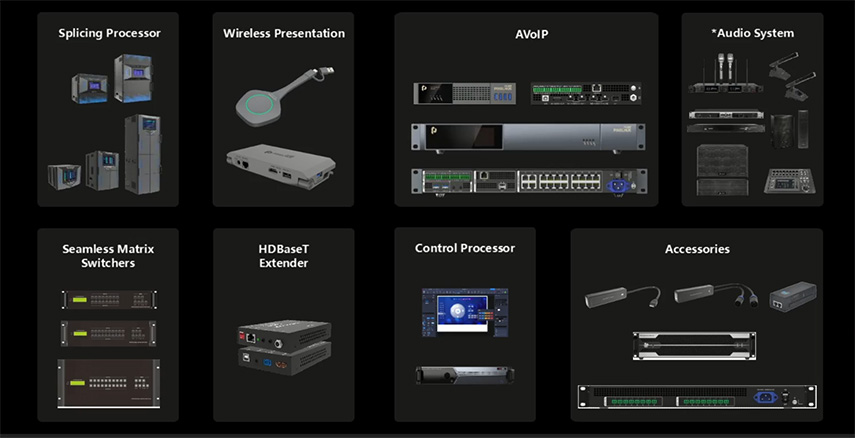

Линейка Pixelhue Pro AV включает несколько серий для различных задач. Проектное оборудование — модульные видеопроцессоры с широким набором входящих и выходящих карт — объединены в серию Lumina, являющуюся по сути аналогом NovaStar H-Series. Они, в отличие от продукции основного бренда, регистрируются под проекты и при этом имеют русское меню. Из других разработок в линейке есть беспроводные передатчики и приемники сигналов GoGoCast, оптоволоконные HDMI-удлинители H4K-100, видеоматрицы UMX и кодеры/декодеры для построения систем AV over IP серии PD3. Все оборудование Pixelhue Pro AV можно объединить в централизованную систему управления на базе платформы VICP. Она работает по принципу умного дома и поддерживает интеграцию устройств брендов NovaStar, Pixelhue, Pixelhue Pro AV и сторонних производителей.

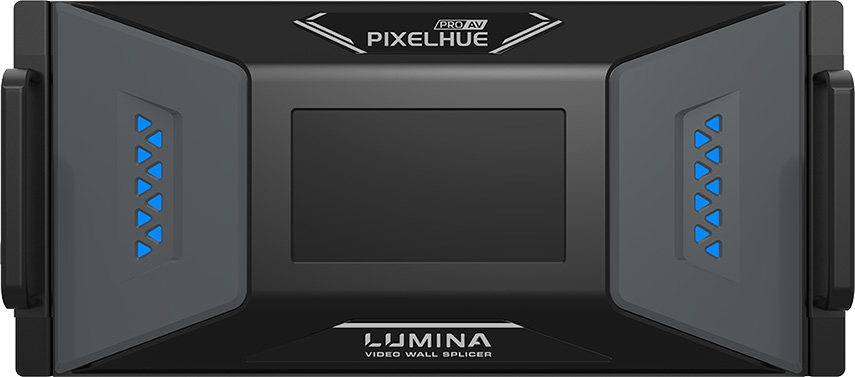

Видеопроцессоры серии Lumina

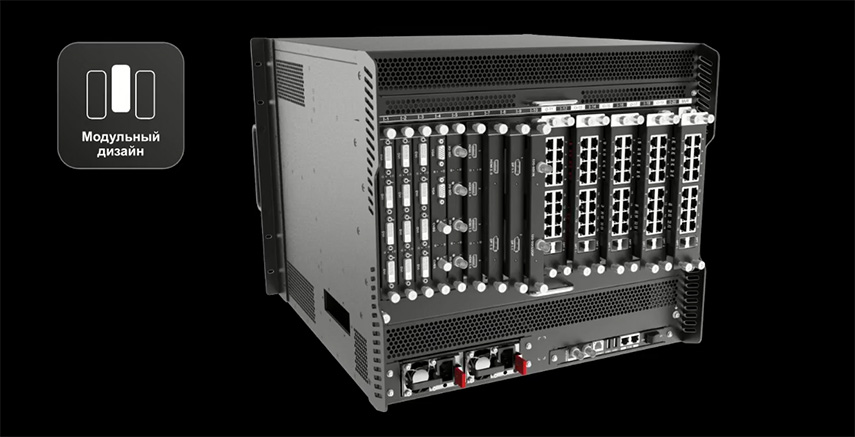

Это комбайны модульного типа, в которые устанавливаются входящие и выходящие карты с портами HDMI, DisplayPort, DVI, SDI и так далее. Такое исполнение, в отличие от фиксированных решений, позволяет по своему ТЗ собрать наиболее подходящую под задачу конфигурацию, а не покупать полную комплектацию. В одном процессоре может быть аккумулировано до 320 RGB LAN-выходов, что дает возможность обрабатывать до 208 млн пикселей. На выходе все синхронизировано. Таким образом, собирая единый экран, можно взять несколько однотипных передающих карт, и когда все это будет объединено, они получат автоматическую синхронизацию. Доступен также вывод определенного количества слоев. Они могут быть трех разных типов — 4K, Dual Link и Full HD. Задержка у всех моделей минимальная — всего лишь 2-3 кадра.
Если взять к примеру светодиодный экран большого разрешения, составляющего 15 000 пикселей в ширину и 7000 пикселей в высоту, то на базе классической системы управления понадобилось бы очень много передающих карт и их нужно было бы синхронизировать с внешним сервером. В случае с Lumina достаточно одного шасси, где все это будет объединено. Так что продукты серии экономят большое количество коммутации и времени для настройки. К тому же их можно интегрировать в единую платформу VICP.
На сегодняшний день в линейку входит семь моделей корпусов:
- 2U — до 4 входящих карт (до 16 каналов) и до 2 выходящих карт (до 8 каналов);
- 5U — до 10 входящих карт (до 40 каналов) и до 3 выходящих карт (до 12 каналов);
- 9U — до 15 входящих карт (до 60 каналов) и до 5 выходящих карт (до 20 каналов);
- 9U Advanced — до 15 входящих карт (до 60 каналов) и до 10 выходящих карт (до 40 каналов);
- 15U — до 30 входящих карт (до 120 каналов) и до 10 выходящих карт (до 40 каналов);
- 15U Advanced — до 30 входящих карт (до 120 каналов) и до 16 выходящих карт (до 64 каналов);
- 20U — до 40 входящих карт (до 160 каналов) и до 20 выходящих карт (до 80 каналов).
Ассортимент входящих карт включает: 2 x HDMI 2.0 + 2 × DP1.2, 2 x HDMI 2.0, 1 x HDMI 2.0 + 1 × DP1.2, 1 × 12G-SDI, 1 x HDMI 2.0, 2 × DP1.1, 2 x CVBS + 2 x VGA, 4 x VGA, 2 x HDMI 1.3 + 2 x HDMI1.4, 4 × 3G-SDI, 1 × DP 1.2, 2 x RJ45 и 4 × DVI. Помимо этого, для работы со звуком предусмотрены модели, которые могут как принимать, так и отправлять аудиосигналы. Они устанавливаются во входящую часть и имеют 2 стереовхода и 2 стереовыхода. Также совсем недавно появилась карта 4 x HDBaseT, способная принимать видеосигнал с разрешением 8K и частотой 30 кадров.
Специально для Lumina есть карта LU_STD I/O с разъемами RS-232, Phoenix и Ethernet. По ошибочному мнению ее покупают из-за наличия RS-232, думая логически, что карта предназначена для управления процессорами. На самом деле, эта карта относится к платформе VICP и никак не связывается с центральной шиной Lumina, от которой берет лишь питание. Она управляется независимо, а с VICP интегрируется через Ethernet.
Выходящие карты есть с 16 портами RJ45 и 2 оптоволоконными выходами, с 20 портами RJ45, а также самая популярная сейчас — с 4 оптоволоконными выходами, способная работать в двух режимах: 32 главных выходящих LAN-порта либо 16 главных LAN-портов и 16 резервных. Недавно появилась модель с 8 оптоволоконными выходами (32 главных LAN-порта и 32 резервных). Есть в линейке и карта предпросмотра с 2 портами RJ45 и 1 портом HDMI 1.3, позволяющая мониторить входящие и выходящие сигналы. Помимо того, что Lumina является системой управления светодиодными экранами, она может выполнять роль видеопроцессора для любой видеостены (проекторы, ЖК-панели, мониторы и так далее). Для решения этой задачи предусмотрены выходящие карты 1 x HDMI 2.0, 4 x HDBaseT, 4 × DVI, 4 x HDMI и 4 x 3G SDI. Также во все корпуса, кроме 2U, можно установить резервные блоки питания.
Для подбора подходящей конфигурации под вашу задачу у NovaStar есть облачная платформа VNNOX, совместимая с различными типами экранов. Достаточно просто ввести в нее предварительные данные, и она покажет правильное оборудование.
Беспроводная система GoGoCast

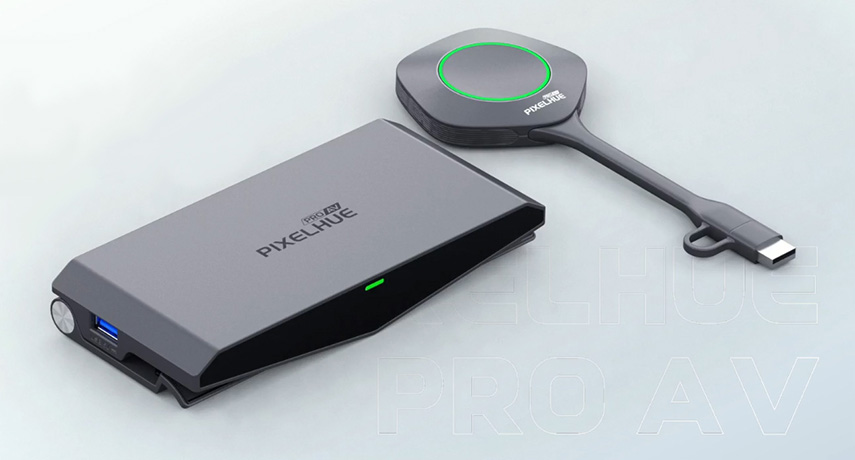

Для передачи сигналов по Wi-Fi в линейке продукции Pixelhue Pro AV присутствует система GoGoCast, состоящая из передатчиков и приемников. Передатчик снабжен двумя интерфейсами — USB 3.0 и Type-C. Приемник получил HDMI 2.0, RJ-45, возможность питания по PoE и функцию ручного выбора источника, выводимого на экран. Один приемник допускает подключение до 16 передатчиков. Дальность трансляции у системы достигает 50 метров, а задержка не превышает 2 мс. Поддерживается разрешение 4К@60, технология HDR, протоколы AirPlay и Miracast.

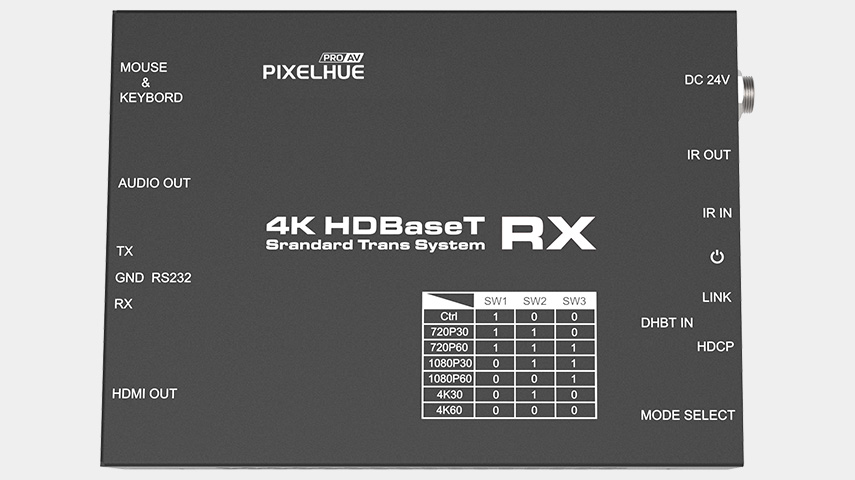

HDBaseT-удлинитель H4K-100
Этот продукт предназначен для передачи сигналов с разрешением 4К@60 (4:4:4) по двум сценариям: напрямую от передатчика к приемнику («точка-точка») или работы в паре с устройствами Lumina. В этом случае источник, поступающий в процессор через выходящую карту HDBaseT, отправляется на приемник H4K-100R и с него выводится на экран. Для Lumina с портами HDBaseT есть как входящие, так и выходящие карты. Набор интерфейсов передатчика и приемника включает: HDMI, USB 2.0, RS-232, ИК-вход и ИК-выход, вход и выход для аудиосигналов. В зависимости от задачи можно приобрести комплект из H4K-100T и H4K-100R либо каждое из устройств по отдельности.

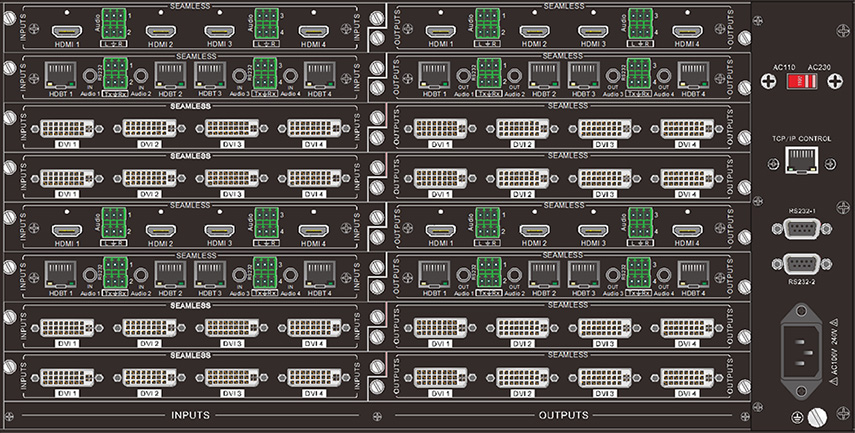

Видеоматрицы серии UMX
В линейку модульных матриц Pixelhue Pro AV входят модели UMX-2U (конфигурация 8х8), UMX-3U (конфигурация 16х16) и UMX-5U (конфигурация 32х32). Они поддерживают разрешение до 4K@60, управление по RS-232 или TCP/IP и работу со звуком. Доступны входящие и выходящие карты: 4 х HDMI 1.3, 4 х HDMI 2.0, 4 х HDBaseT + 4 аудиоразъема и 4 x DVI.
Оборудование AV over IP
Серия PD3
Линейка продукции для построения систем AV over IP включает трансиверы (кодеры/декодеры) PD3-2K и PD3-4K, а также не имеющие аналогов у конкурентов передающие карты с функцией декодера PD3-S10 (10 выходящих LAN-портов) и PD3-S20 (20 выходящих LAN-портов). С помощью последних можно существенно сэкономить на оборудовании. Устанавливаем на стороне входящего источника кодер, а на стороне приемника, выводящего сигнал на видеостену, вместо декодера и передающей карты используем комбинированную передающую карту с функцией декодера.
Такой продукт будет особенно актуален для диспетчерских, ситуационных и командных центров, больших конференц-залов и любых других объектов, где нужно выводить большое количество входящих источников. В качестве средства отображения может выступать светодиодный экран или ЖК-дисплей, мониторы, проекторы и прочее. Если на базе декодеров собирается единая видеостена, то программное и аппаратное обеспечение синхронизируется автоматически без настроек, то есть рассинхронизации между ними не будет. Сам рассинхрон можно дополнительно гибко настраивать.
Одной из ключевых особенностей серии PD3 является использование кодека InstSight собственной разработки. После многочисленных тестов и анализа рынка в качестве его основы были выбраны самые популярные кодеки JPEG 2000 и JPEG XS, которые затем оптимизировали инженеры NovaStar — взяли из них самое лучшее. У InstSight очень хорошее максимальное качество передаваемого изображения, минимальное сжатие и требуется полоса пропускания от 500 до 700 Мбит/с (в зависимости от передаваемого потока). При работе в гигабитных сетях по оставшемуся каналу параллельно может транслироваться дополнительный поток, кодированный при помощи H.265. InstSight поддерживает разрешение 4K@60 (4:4:4) и имеет задержку 2 мс, тогда как у H.26х разрешение составляет 4K@60 (4:2:2), а задержка — 50 мс.
Трансиверы PD3-2K и PD3-4K могут работать в трех режимах: как кодеры, как декодеры или как KVM-система. В режиме KVM есть возможность объединить для операторов до 8 мониторов. PD3-4K и PDS-20 могут одновременно вывести 24 слоя с разрешением 1080p@30, PD3-2K и PDS-10 — 8 слоев с разрешением 1080p@30. Один слой будет главный на основе InstSight, остальные — с кодеком H.265.

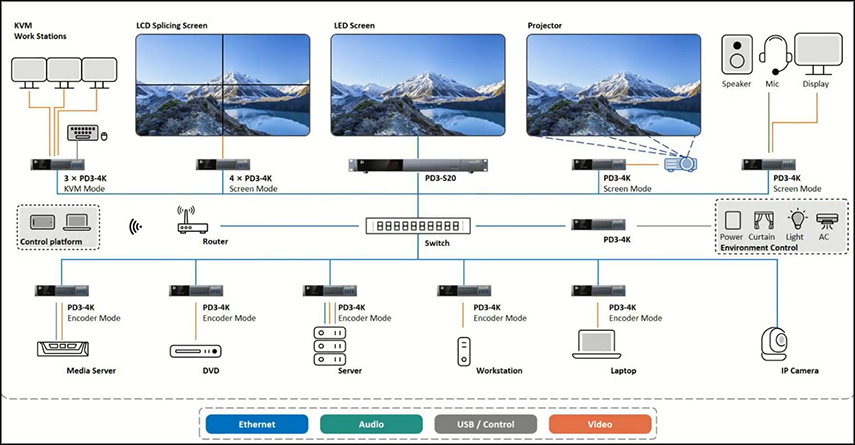

В единую систему AV over IP все подключается через коммутаторы. Настройка происходит через веб-интерфейс, где можно видеть предпросмотр входящих и выходящих сигналов. В этой системе присутствует также возможность записывать пресеты. Переключение между ними осуществляется бесподрывно (без перехода на черный экран). Естественно, все продукты серии PD3 могут быть интегрированы в единую платформу VICP.
Стоит отметить, что любой трансивер может выступать в виде главного контроллера системы (Master Device), а дополнительно к этому можно назначить резервный контроллер (Backup Master Device). Это достаточно удобно с точки зрения инсталляции, так как не нужно покупать для этой цели отдельное устройство.

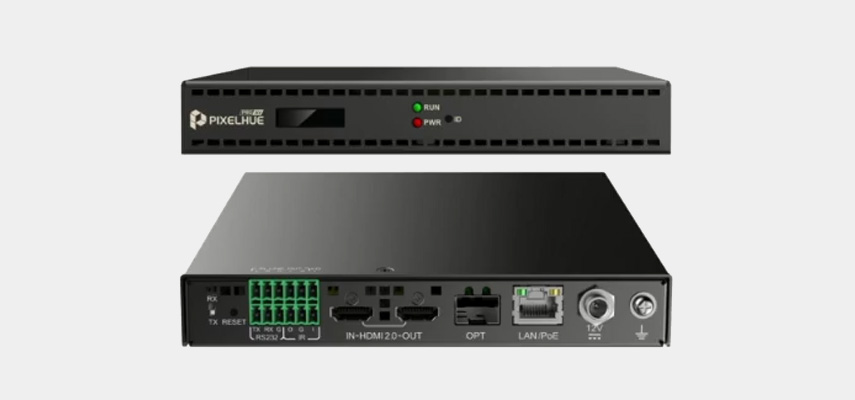

PD3-4K-Air
Поскольку есть проекты, где функционал PD3 будет избыточен, NovaStar разработал упрощенную версию трансивера. PD3-4K-Air может передавать видеопоток с разрешением до 5K (4:4:4) с рекордно низкой для отрасли задержкой 28 мс. У него есть возможность вывести всего лишь один слой, который будет транслироваться с помощью кодека H.265 с визуально незаметными потерями и адаптивным управлением скоростью передачи данных (от 256 Кбит/с до 200 Мбит/c).
Ключевое преимущество продукта — конкурентная по сравнению с другими производителями стоимость. Этот трансивер подойдет для сценариев, где нужно передавать сигналы на экран, расположенный на относительно большом удалении, например, системы Digital Signage или простые видеостены, на которых не требуется часто переключать источники. PD3-4K-Air интегрируется в общую систему AV over IP с устройствами серии PD3 и может отправлять сигналы в том числе на комбинированную передающую карту с функцией декодера PD3-S10 или PD3-S20.

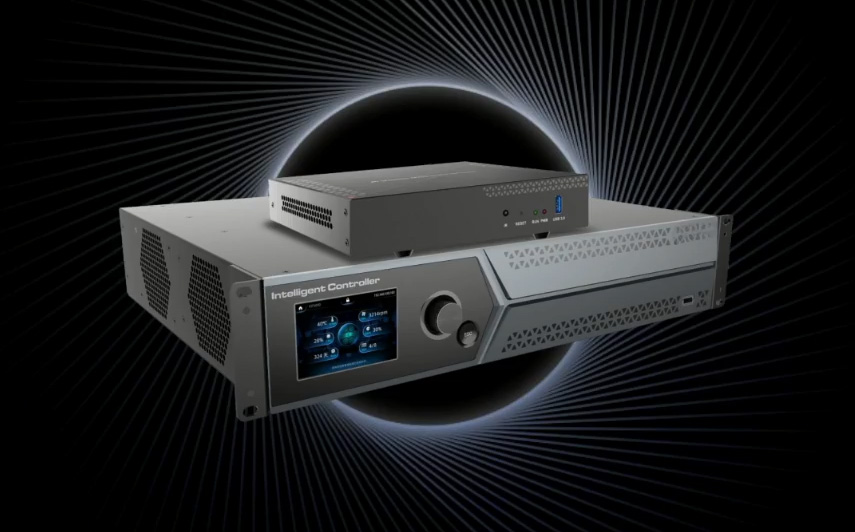

Интеллектуальная система центрального управления VICP
Данная система строится на базе центрального процессора AIOT6000, который снабжен различными портами для подключения оборудования Pixelhue, Pixelhue Pro AV, NovaStar и сторонних производителей. У него очень гибкие настройки и максимально удобное программирование — все визуально наглядно и просто. Есть возможность доступа через веб-интерфейс и программное обеспечение для планшетов, смартфонов и компьютеров. Обширному функционалу системы VICP можно посвятить целую статью, поэтому лучше приезжайте в офис NovaStar или Treolan, все расскажем и покажем.
