Исходные данные
ООО «Радиус» при поддержке ГК DIGIS оснастило в Центре организации дорожного движения (ЦОДД) города Белгорода диспетчерский зал, конференц-зал и переговорные комнаты, создав современные рабочие пространства.
Реализация проекта
В рамках проекта был реализован функционал, допускающий проведение различных мероприятий в нескольких специально оборудованных для этого помещениях, для чего в каждом из них развернули свой набор технических решений, наиболее точно отвечающих потребностям заказчика.

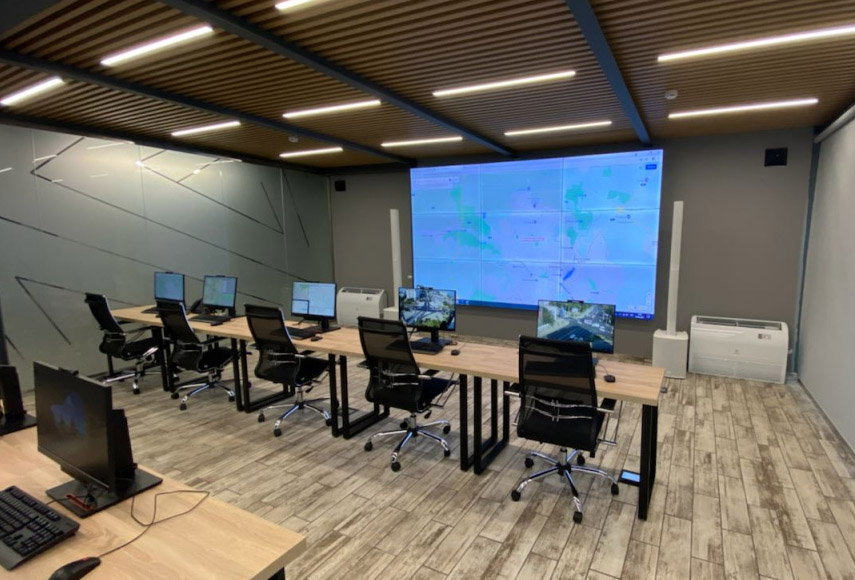

Ключевой особенностью диспетчерского зала является возможность вывода видеосигналов, поступающих с внешних камер, на видеостену каждым из девяти диспетчеров. Для отображения контента в помещении была установлена видеостена в конфигурации 3х3, сформированная из тонкошовных 55-дюймовых панелей Philips и снабженная специализированным настенным выдвижным креплением с возможностью регулировки высоты, горизонтали, вертикали и параллельности.
Для построения системы распределения сигналов интегратор задействовал модульный видеопроцессор RGBLink Х7 с отдельными входными платами под ПК девяти диспетчеров и выходными платами под девять панелей, а также приемо-передающие устройства Digis EX-A70 для трансляции HDMI-сигналов по кабелю витой пары стандарта HDBaseT. В качестве источника изображения для видеостены может выступать любой из девяти диспетчерских ПК. Модульный видеопроцессор позволяет операторам выводить контент с персонального компьютера на любую из панелей или на все панели одновременно и группировать четыре панели в одну общую картинку и транслировать на нее сигнал с ПК.
Воспроизведение звука в зале осуществляется с помощью двух напольных активных акустических систем LD Systems, расположенных по бокам от экрана. Управление видеопроцессором производится через специализированное ПО с определенным набором прав доступа. Система управления помещения на базе Neets AlFa II обеспечивает возможность вывода/ввода оборудования переговорных в режим Standby и регулировки общей громкости акустических систем.

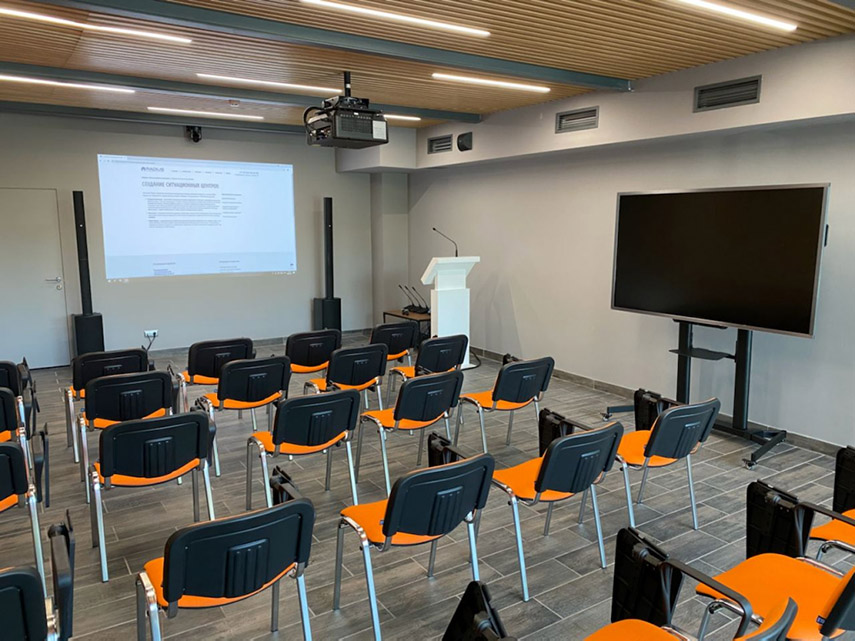

В конференц-зале, предназначенном для проведения заседаний, совещаний и презентаций была реализована система видеоотображения на основе лазерного проектора Vivitek, который установлен при помощи крепления CHIEF и засвечивает специально обработанную настенную поверхность, система захвата видео, включающая две PTZ-камеры Avonic, и система для совместной работы и беспроводной передачи данных с мобильных устройств Kramer VIA GO.

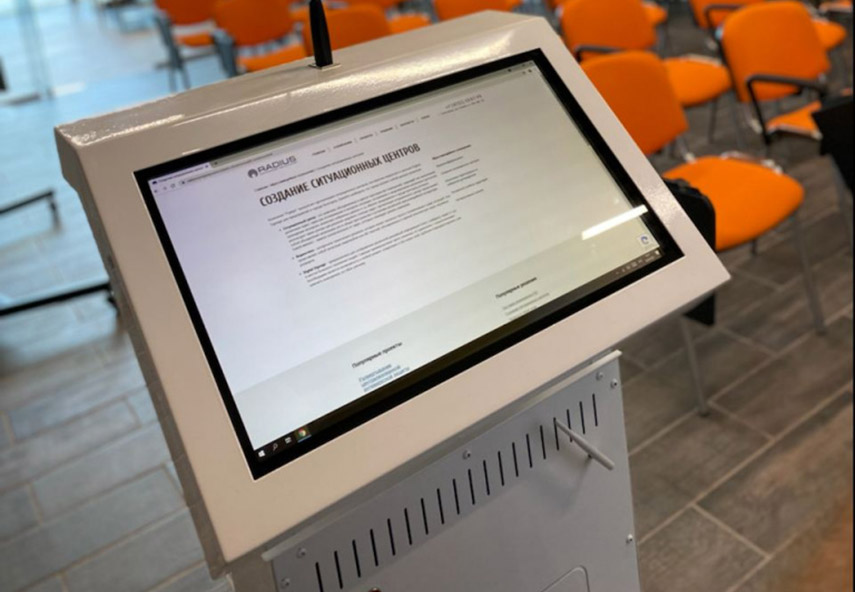

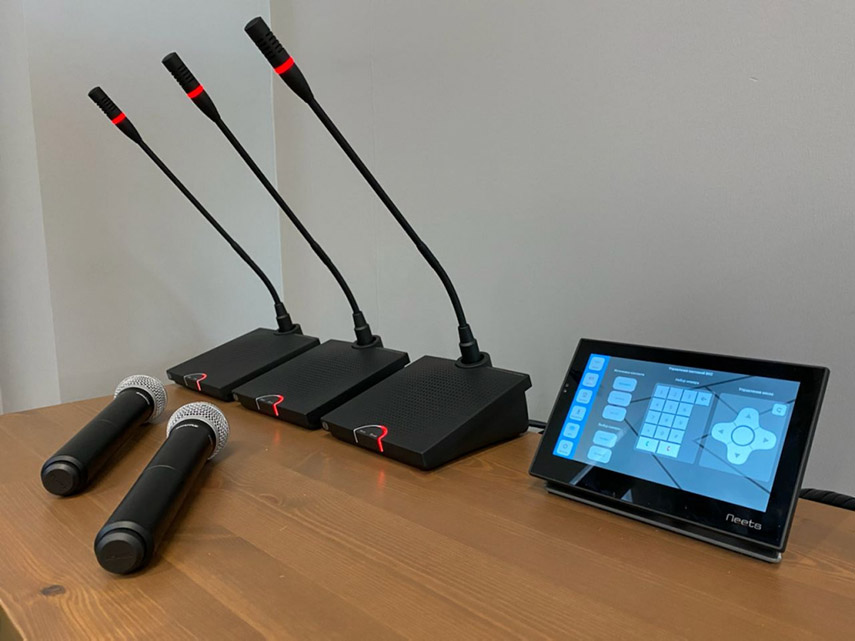

Помимо этого, в помещении развернули интерактивную трибуну ALIBI MINI с сопутствующим оборудованием (мини ПК, сенсорный монитор, микрофоны), аппаратный ВКС-кодек Yealink для проведения сеансов видеоконференцсвязи, записывающее устройство Epiphan Pearl Mini, конгресс-систему Shure с центральным блоком и настольными пультами с микрофонами типа «гусиная шея» и комплекты радиосистем с ручными передатчикам Shure.
Бесподрывное переключение различных источников сигналов (интерактивная трибуна, система для совместной работы и беспроводной передачи данных, ПК), поступающих на проекционный экран, осуществляет матричный коммутатор Wyrestorm серии MX c комплектом приемо-передающих устройств HDMI-сигналов по кабелю витой пары. Система звукоусиления зала построена на базе двух напольных активных громкоговорителей LD Systems, размещенных по бокам от экрана.
Для организации системы управления мультимедийным оборудованием был применен контроллер Neets AlFa II с пользовательским интерфейсом, выведенным на 7-дюймовую сенсорную панель Neets 7B. Она отвечает за вывод/ввод всех AV-систем помещения в режим Standby, выбор источника видеосигнала для вывода на средства отображения, регулировку общей громкости акустических систем, автонаведение камеры на выступающего (за столом президиума и у трибуны) и включение/выключение записи.

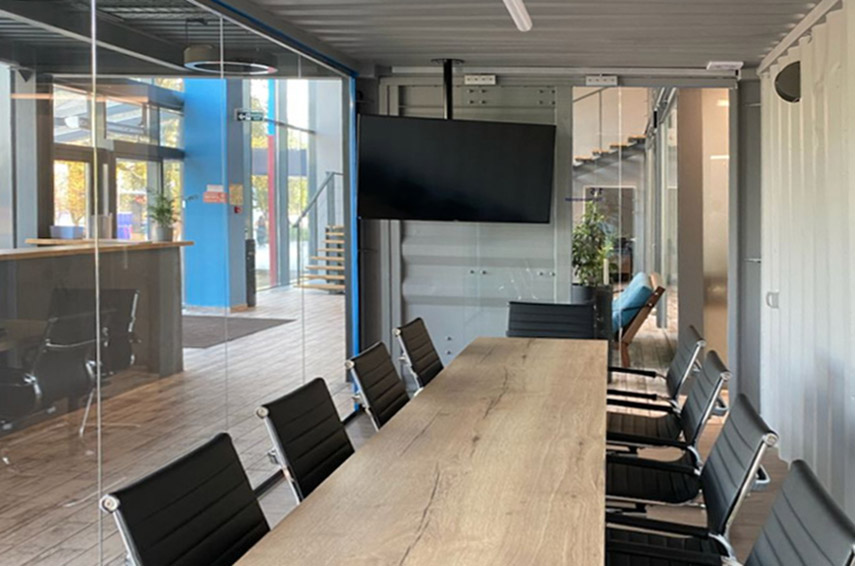

Переговорные ЦОДД получили 50-дюймовые ЖК-панели Philips, инсталлированные с помощью настенных креплений, и BYOD-системы Kramer VIA GO².
