Исходные данные

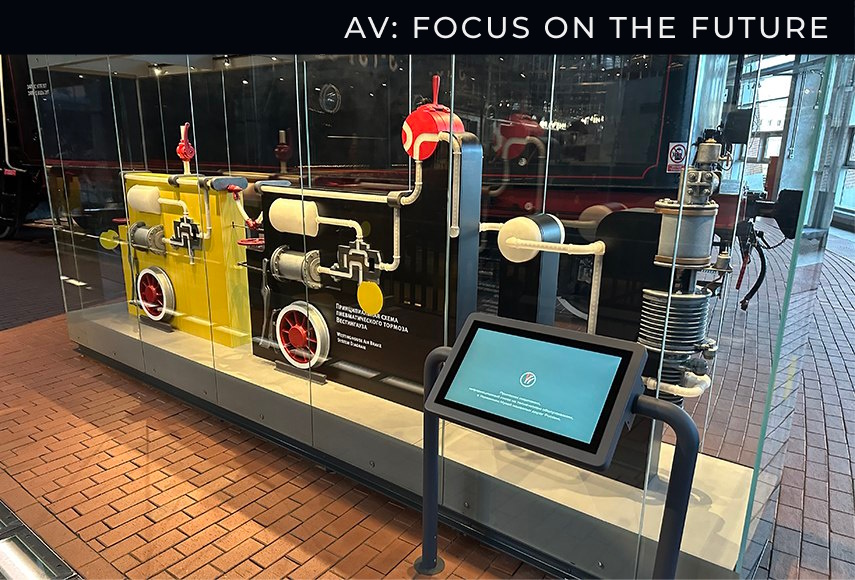

Компания SubPro при участии «ИНФОМЕДИА» провела модернизацию интерактивно-информационных инсталляций (98 киосков) и внедрила программно-аппаратный комплекс автоматизированной системы мониторинга в Музее железных дорог России. Заказчик хотел получить возможность дистанционно собирать и агрегировать ключевые показатели оборудования киосков, автоматически контролировать работу системы вентиляции внутри их корпуса в зависимости от внутренней температуры, при этом централизованно получать уведомления в случае превышения показателями пороговых значений, вести учет времени работы и составлять отчеты о наступлении срока замены оборудования или необходимости обслуживания.
Система была полностью разработана командой SubPro, имеет потенциал расширения функционала и масштабирования при добавлении дополнительных мультимедийных решений или иных систем, где применение автоматизированного мониторинга помогает упростить и повысить эффективность эксплуатации объекта.
Реализация проекта
Одной из задач, которая стояла перед интегратором, было оперативное получение текущей температуры в киоске для реализации плавного управления его системой вентиляции: от полного выключения до максимальной производительности. Проведенный маркетинговый анализ, осуществленный в рамках выделенного бюджета и технического задания, подтвердил экономическую и техническую эффективность контроллера мониторинга собственной разработки компании. Он позволяет считывать температуру в киоске с помощью выносного датчика и управлять скоростью вращения вентиляторов (есть возможность полной остановки).

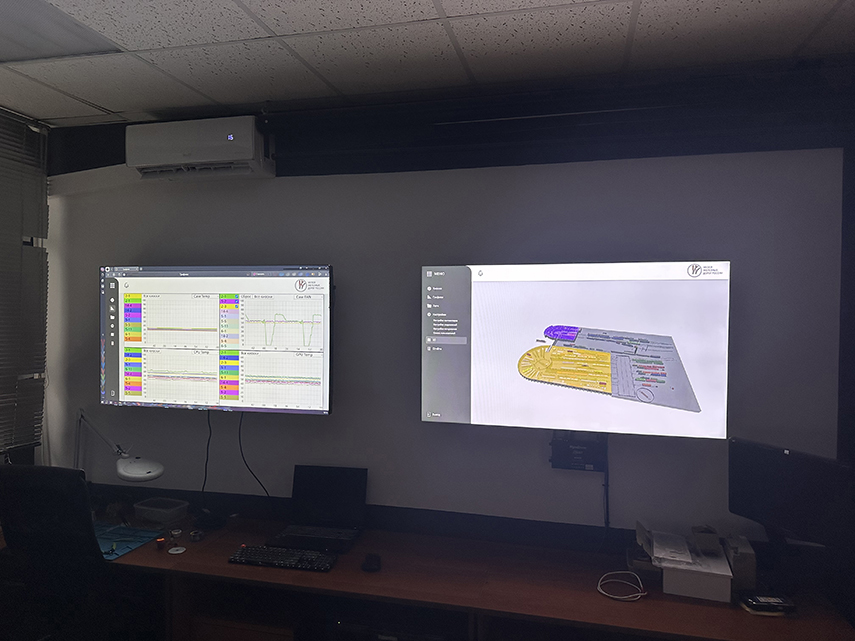

Не менее важной задачей стало оперативное информирование технического специалиста о состоянии киоска и его неисправностях в удобном, читаемом и визуально привлекательном виде. Решением стала интерактивная 3D-карта музея, где уведомления позволяют в режиме реального времени оперативно локализовать устройство, требующее внимания.
Контроллер мониторинга подключается посредством интерфейса USB к встроенному в корпус киоска портативному компьютеру. На нем работает созданное SubPro приложение (C#, Windows Forms), которое собирает данные как с контроллера, так и с ПК, в том числе о выводимом контенте. Итоговый набор содержит: информацию об отображаемом контенте, текущий FPS, температуру и скорость вращения вентиляторов в киоске, температуру, загрузку, среднюю и максимальную частоту ядер процессора, загрузку видеокарты и оперативной памяти и температуру видеокарты.

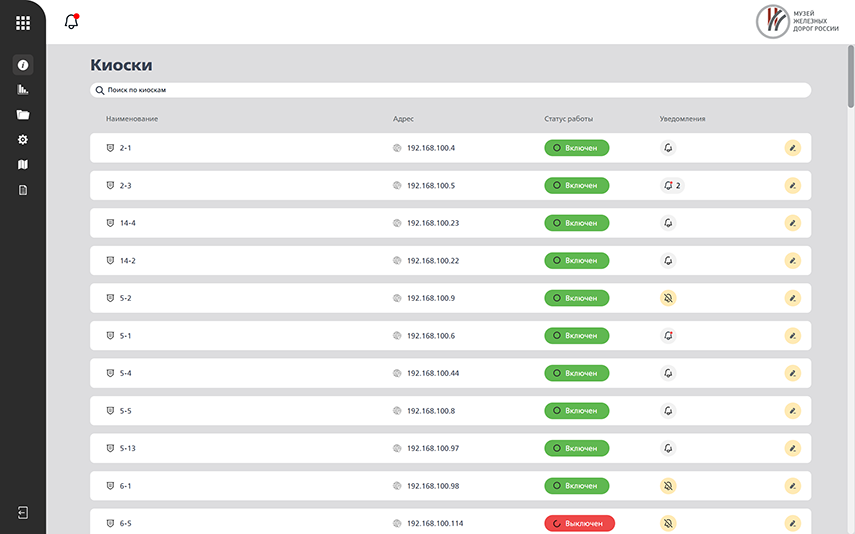

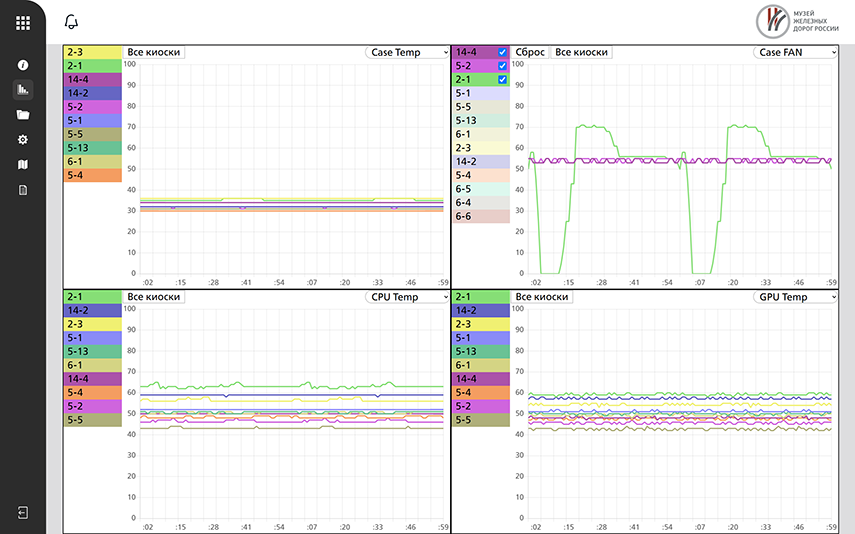

Данные от ПК и контроллера мониторинга отправляются на сервер. Ознакомиться с ними (по каждому киоску) можно в веб-приложении с информативным интерфейсом в виде графиков. Серверное ПО и приложение были разработаны интегратором. На основе графиков можно сделать вывод о состоянии киоска и его работоспособности. Кроме того, эти данные автоматически обрабатываются, и в случае достижения настраиваемых пороговых значений по тому или иному показателю возникает уведомление, информирующее технический персонал о необходимости обратить внимание на проблемный киоск и в дальнейшем принять меры по устранению неисправности.

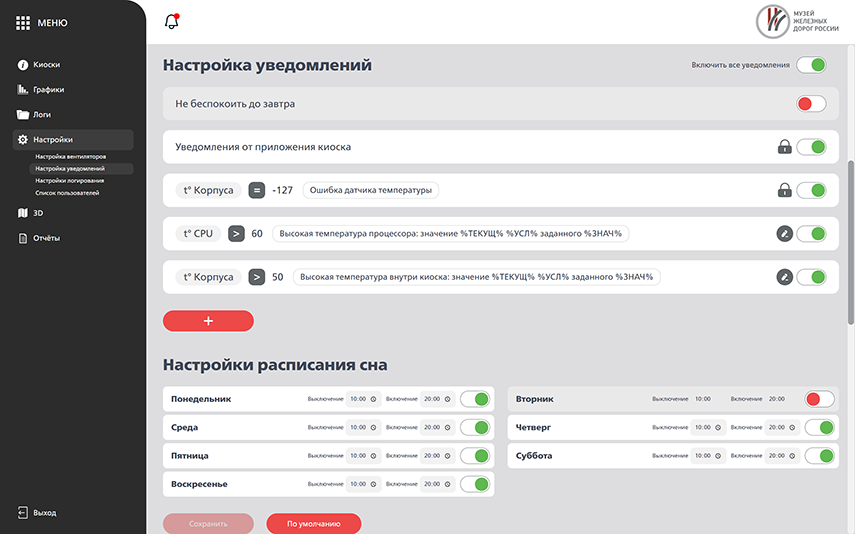

Мониторинг также фиксирует суммарное время работы оборудования в киоске: ПК, сенсорная панель, вентилятор системы охлаждения киоска. На основе этих данных может быть сформирован отчет с информацией о состоянии оборудования, сроках замены или обслуживания. Гибкая настройка позволяет выставлять пороговые значения для интересующей метрики, расписание получения уведомлений или их отключение для определенного киоска.
Для сравнения показателей между киосками и поиска тех, которые выбиваются из «нормы», предусмотрена страница, отображающая сводный график по выбранной метрике. Страница ошибок (LOG) показывает время наступления того или иного события для его дальнейшего анализа. Система заметок по киоску осуществляет хранение истории, написанной техническими специалистами.
