Правительство Москвы выбрало проект с лучшим техническим решением

Правительство Москвы выбрало проект с лучшим техническим решением

Общая информация о проекте

Страна, город
Россия, Москва

Разработчик проекта
ГК DIGIS

Заказчик
Комитет по архитектуре и градостроительству города Москвы

Место
Конференц-зал

Исходные данные

Комитет по архитектуре и градостроительству города Москвы поручил ГК DIGIS оборудовать свой конференц-зал с учетом списка требований и соблюдением технических норм. Ключевыми задачами стали:

  • переоснащение помещения с сохранением возможности проведения мероприятий в традиционном формате и расширение его функционала в соответствии с последними стандартами;

  • проектирование и монтаж системы звукоусиления и системы отображения на базе LED-экрана и персональных мониторов участников (не менее 28 человек с возможностью увеличения);

  • внедрение в обновленный комплекс системы ВКС и системы голосования заказчика;

  • организация системы управления мультимедийным комплексом и оснащение места оператора.

Реализация проекта

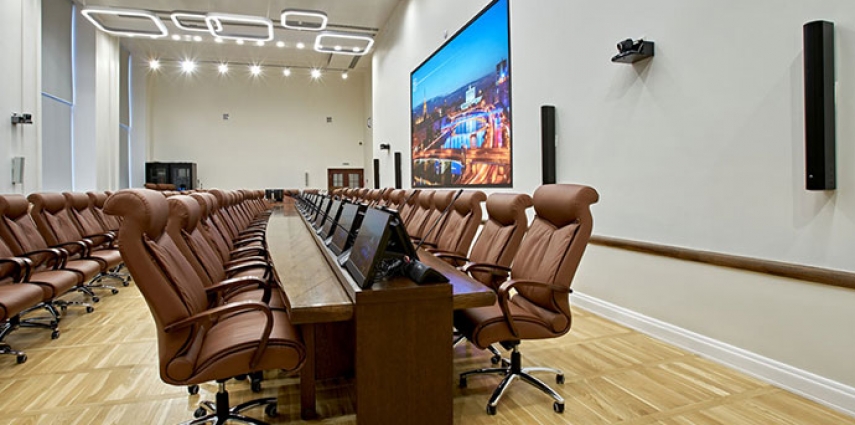

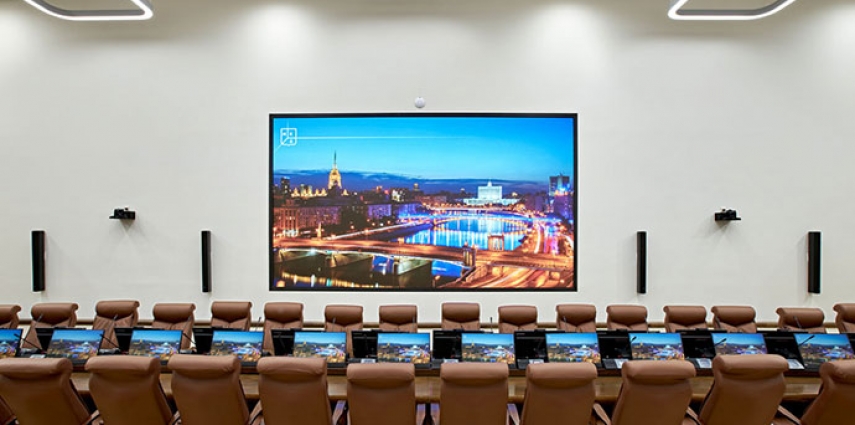

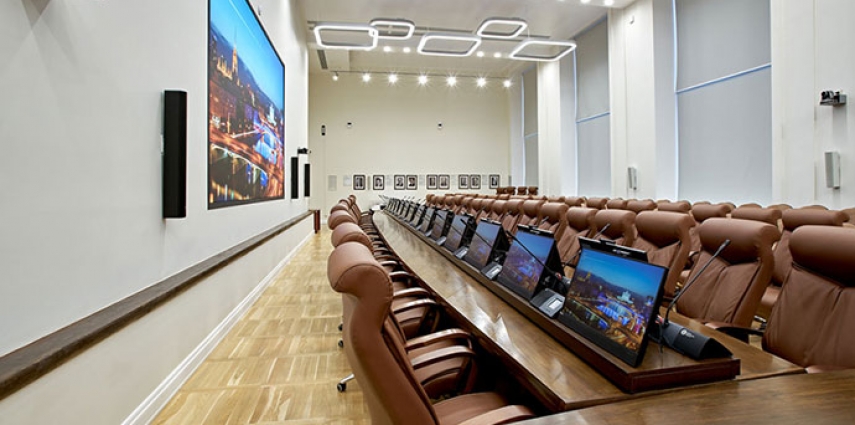

В качестве основного средства отображения информации в зале был установлен светодиодный экран Unilumin с шагом пикселя 1,2 мм и разрешением 4К. Многофункциональная система отображения для участников конференции реализована с помощью моноблоков Lenovo с сенсорным экраном.

Для проведения видеоконференций с системой резервирования в инсталляции задействовали два ВКС-сервера TrueConf и камеры Lumens с возможностью автоматического наведения на выступающего. Каждое место участника оснащено микрофонными пультами конгресс-системы Shure. Для выступлений присутствующих из гостевой зоны предусмотрены радиомикрофоны.

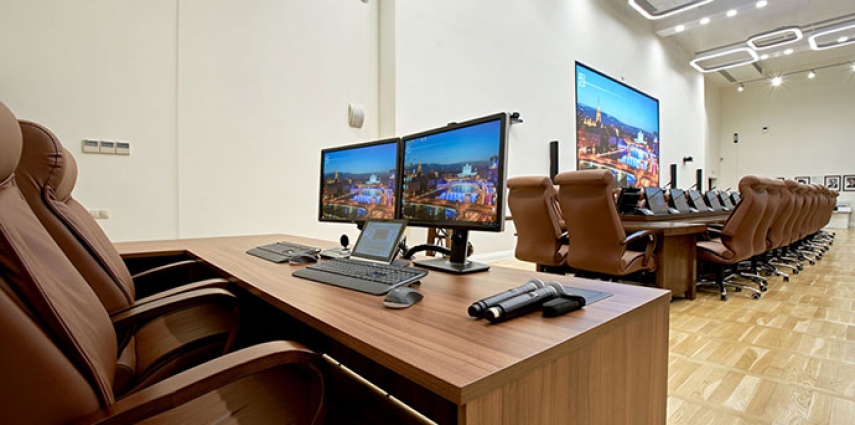

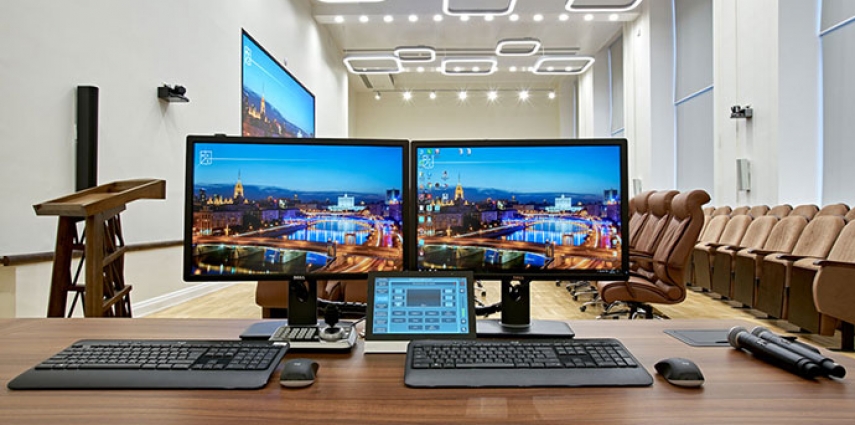

Обслуживание подсистем конференц-зала осуществляется с места оператора с сенсорной панелью AMX Modero и пультом управления камерами Lumens. Оператор видит контент со всех источников, что позволяет ему в мультиоконном режиме формировать изображение для основного экрана и контролировать вывод контента на остальных элементах системы отображения. Для подключения дополнительных источников имеется врезной архитектурный люк Kramer с различными интерфейсами.

Система озвучивания состоит из звуковых колон JBL и усилителей Crown. Для управления и обработки аудиосигналов используется аудиопроцессор BSS, а для передачи сигналов между компонентами — цифровой протокол Dante. Возможность беспроводной передачи данных с ноутбуков и мобильных устройств реализована с помощью системы совместной работы с функцией зеркалирования Vivitek NovoPro. Она позволяет одновременно подключать до четырех устройств и выводить изображение на общий экран в режиме демонстрации.

Дополнительной сложностью в работе над системой коммутации стал запрет на сверление отверстий в столе.

Использованное оборудование:

  • Система видеоотображения: светодиодный экран Unilumin;
  • Интерактивное оборудование: 28 интерактивных моноблоков Lenovo;
  • Звуковое оборудование: 10 акустических колонн JBL, усилители Crown, аудиопроцессор BSS с устройствами расширения BLU-USB и BLU-BIB;
  • Конгресс-система: 28 микрофонных пультов с центральным блоком, профессиональные радиосистемы и микрофоны Shure;
  • Система управления: контроллер и сенсорная панель управления АМХ;
  • Система видеоконференцсвязи: 2 сервера и клиентские лицензии TrueConf Server, видеокамеры и пульт управления Lumens, устройства захвата изображения Epiphan;
  • Системы коммутации и передачи сигналов: шасси матричного коммутатора с наборными платами в конфигурации 33х33 Lightware, презентационный видеопроцессор RGBLink, усилители-распределители Digis, передатчики видео по витой паре Wyrestorm и Lightware, врезные интерфейсные лючки Kramer с системами сматывания кабелей, устройство совместной работы для беспроводной передачи видео Vivitek NovoPro.

Проделанная интегратором работа была высоко оценена заказчиком, а сам проект удостоился премии Правительства Москвы «за лучшее техническое решение в оборудовании».
