Передовая система освещения в крупнейшем выставочном комплексе Урала

Исходные данные

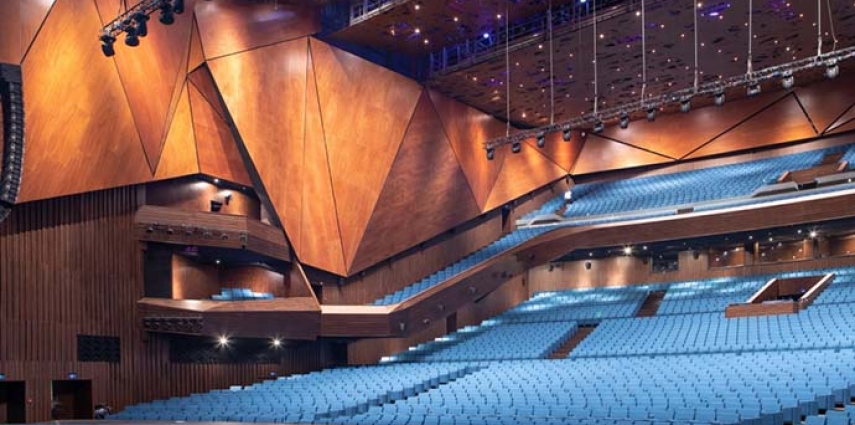

МВЦ «Екатеринбург-Экспо» — это один из крупнейших выставочных комплексов в России и самый большой выставочный комплекс Урала. В его состав которого входят 4 павильона общей площадью 50 000 м2 и самый современный конгресс-центр России площадью 41 600 м2, который оснащен трансформируемым залом вместимостью от 1500 до 5000 зрителей.

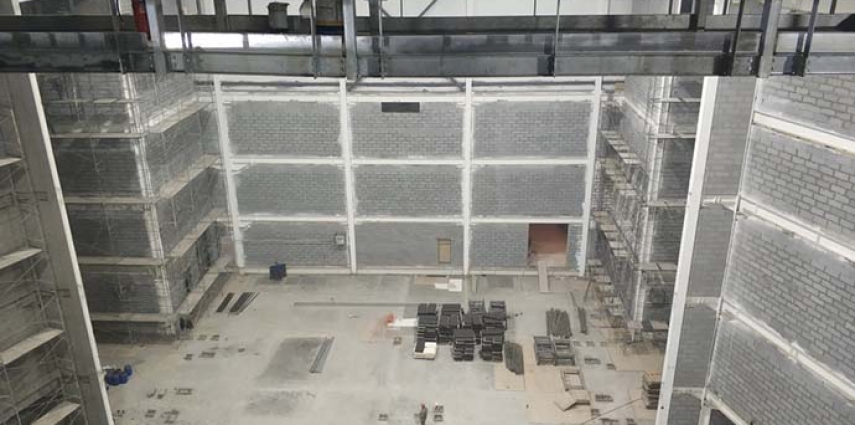

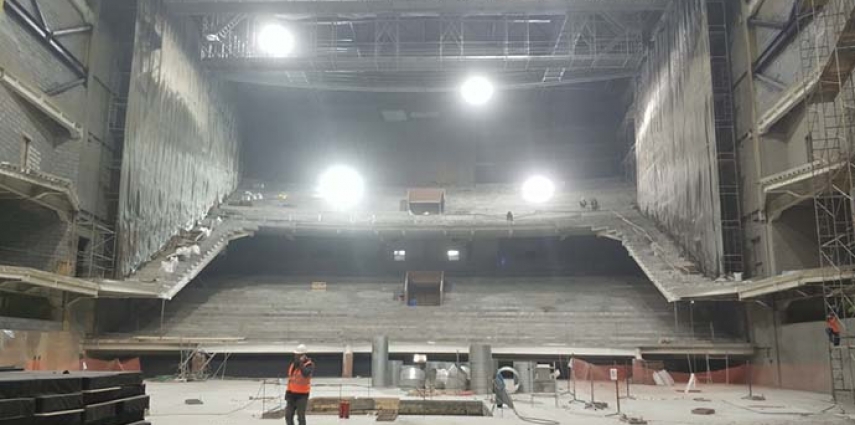

На старте проектирования концертный зал задумывался как универсальная площадка-трансформер, способная принять мероприятия любого профиля. Именно поэтому ему требовалась универсальная, легко трансформируемая система освещения, которая смогла бы выполнять широкий круг задач и при этом допускала бы перенос прожекторов в любую из технологических зон, что и было поручено сделать компании A&T Trade.

Реализация проекта

Весь комплекс разделен на три отдельных элемента: парк универсального светового оборудования для создания световых эффектов и художественного оформления концертного типа, парк традиционного осветительного оборудования для обеспечения фундаментальных режимов освещения во всех режимах эксплуатации объекта и гибкая инфраструктура управления осветительным оборудованием и электроснабжением для всех технологических зон. Основной сложностью при реализации проекта стал тот факт, что традиционное освещение требует независимой линии электроснабжения с возможностью регулирования, поэтому в условиях трансформируемого зала интегратору пришлось бы протянуть тысячи линий. Выполнять же традиционные задачи на более сложном оборудовании концертного типа не представлялось возможным по технико-экономическим показателям.

Таким образом, для решения задач традиционного освещения в МВЦ «Екатеринбург-Экспо» было задействовано оборудование Chauvet-Professional серии Ovation, а для вертикального освещения — 32 прожектора рассеянного света Ovation C-805FC с двумя независимыми излучающими модулями и синтезом цвета RGB+A+L. Для постановки акцентов и освещения в локальных зонах были установлены 32 профильных прожектора Ovation E-910FC с углами раскрытия от 19 до 36 градусов. Оба типа прожекторов оснащены системой автоматизированной смены цвета, но в отличии от большинства моделей других производителей используют продвинутый принцип синтеза цвета – RGB+A+L. Возможность автоматизированной смены цвета существенно упрощает эксплуатацию прожекторов, не требуя регулярной смены цветных фильтров.

Группа двухуровневого фронтального освещения выстроена на 32 прожекторах Ovation E-265WW, снабженных линзой Френеля и моторизованным механизмом регулирования угла раскрытия луча. Еще 70 прожекторов Chauvet-Professional использовались в составе подсистемы концертного освещения.

Все продукты серии Ovation предназначены для работы в составе цифровых сетей управления на базе DMX-512, а для подключения к системе группы прожекторов достаточно лишь одного кабеля электроснабжения и одного сигнального порта. Это позволило обеспечить гибкость системы, позволяя легко перемещать световое оборудование в любые технологические зоны сцены и зала в соответствии с задачами конкретного мероприятия.

Общий список задействованного в проекте оборудования включает:

• CHAUVET-PRO Ovation E-910FC;
• CHAUVET-PRO Ovation E-910FC;
• CHAUVET-PRO Ovation E-910FC;
• CHAUVET-PRO Strike 4;
• CHAUVET-PRO COLORado 3-SOLO;
• CHAUVET-PRO Ovation F-265WW;
• CHAUVET-PRO Ovation SP-300CW;
• CHAUVET-PRO Ovation C-805FC.
