Общая информация о проекте
|
Страна, город
Разработчик проекта |
Заказчик
Место |
Исходные данные
Руководство концертной площадки 1930 Moscow поручило компании «АРИС» произвести акустическое и электроакустическое проектирование, дать рекомендации по монтажу акустических материалов, а затем осуществить на объекте контрольные измерения. Специалистами компании была сделана рыработка методов коррекции акустики зала для создания комфортных акустических условий и обеспечения высокой музыкальной ясности и разборчивости речи, которая позволила снизить время реверберации в зале и изменить параметры СЗУ.Реализация проекта

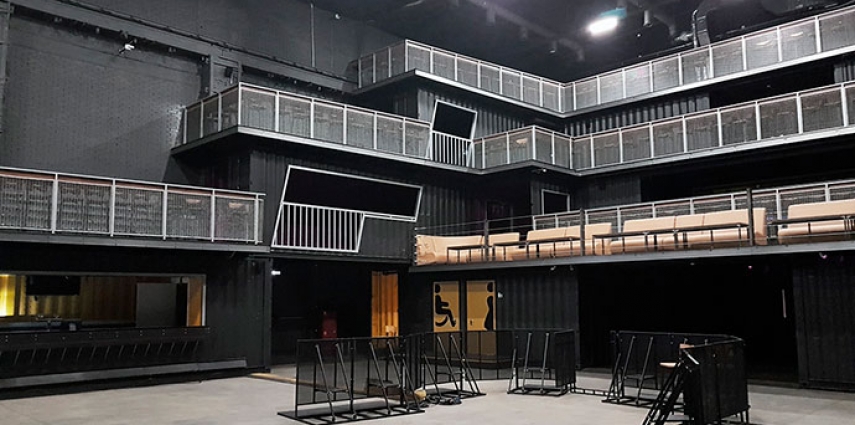

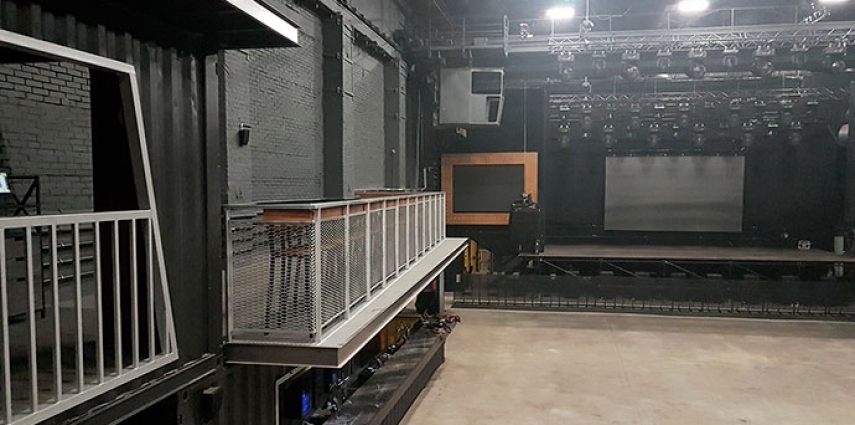

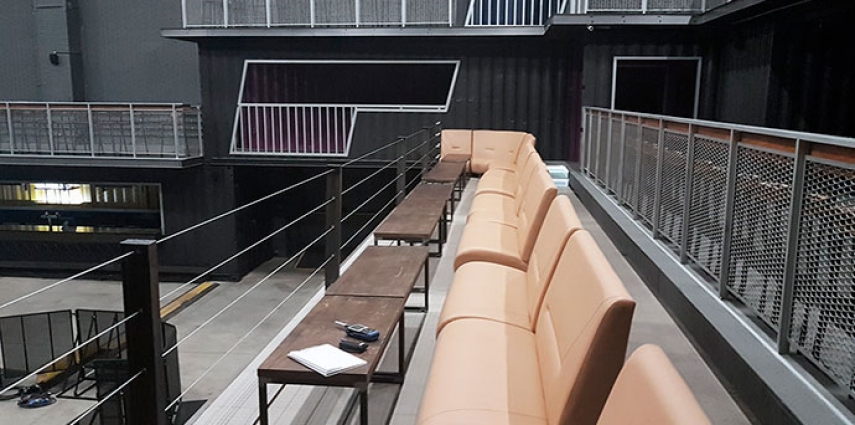

Усредненная величина времени реверберации RT60 составляла в помещении 2,5 с. Пик значения RT60 во всех точках находится в низкочастотном диапазоне 100 – 400 Гц. В точках, находящихся на балконе, время реверберации на НЧ достигало 5 с. Наличие отражающих параллельных поверхностей боковых стен из кирпича и отражающих задних стен из металла являлось причиной формирования продолжительного по времени эха. Поэтому, несмотря на установленную систему звукоусиления топ-класса (d&b J-серия, взятая в аренду), звукорежиссеры выступающих артистов и публика регулярно жаловались на плохое качество звука.
Обследование объекта выявило причину жалоб — им стало время реверберации, значительно превышающее норму. Для универсального зала такого объема (10 000 м³) оптимальное время реверберации составляет 1,3 – 1,4 с. Результаты натурных измерений показали от 2,5 до 5 секунд в зависимости от точки измерения и частоты.

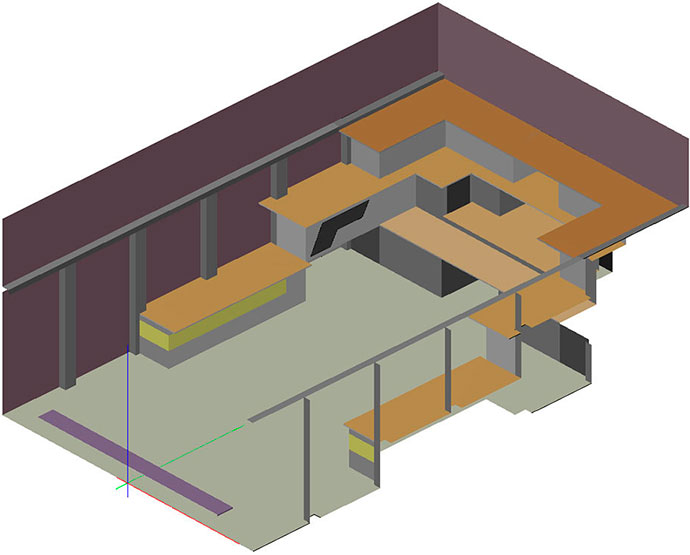

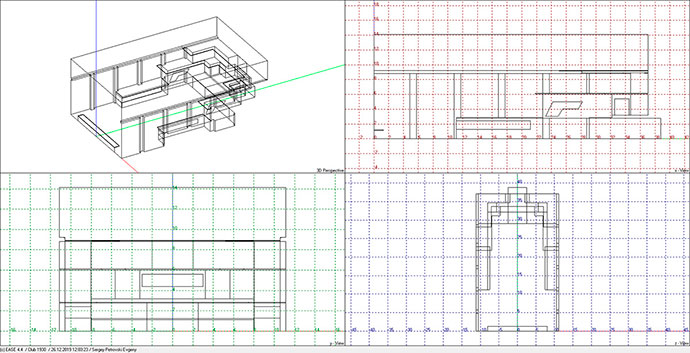

Для решения задачи специалисты «АРИС» построили в программе EASE 4.4 контурную модель.

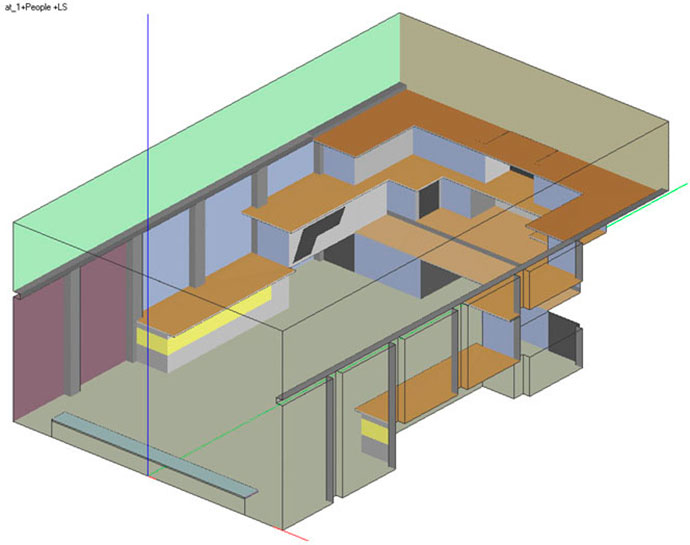

Далее всем поверхностям были присвоены материалы, из которых они сделаны, и проведена подгонка модели к реальным свойствам зала (согласно результатам натурных измерений).
После чего были предложены меры по коррекции акустики помещения с помощью панелей Heradesign, материала TermoZvukoIzol и плит минваты. Особым пожеланием заказчика была вандалоустойчивость и возможность быстрого и простого восстановления внешнего вида материалов отделки. По этой причине были рекомендованы прочные волокнисто-прессованные панели Heradesign с возможностью покраски.

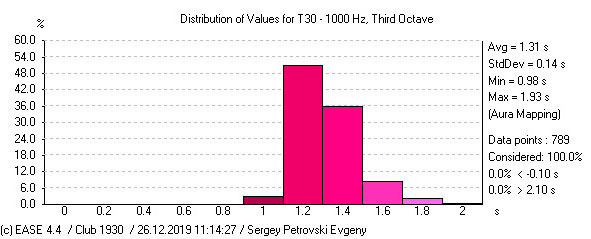

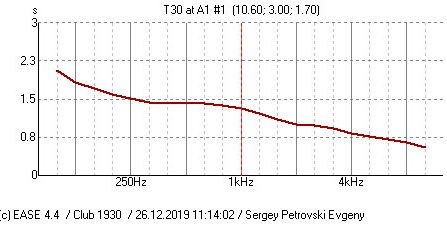

Расчетное время в пустом зале с примененными материалами составило 1,63 с. Если в модели вместо бетонного пола добавить заполненный людьми зал — расчетное время реверберации снижается до необходимых 1,32 с.

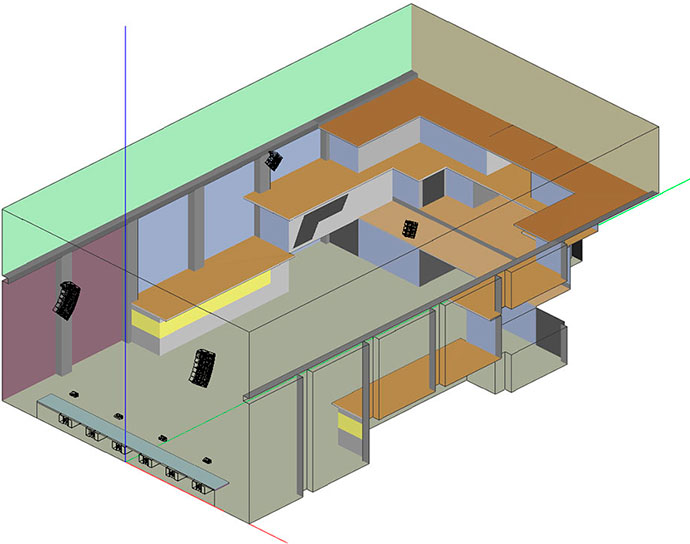

Затем было проведено моделирование работы существующей системы звукоусиления для того, чтобы убедиться, что параметры музыкальной ясности и STI (индекс передачи речи) соответствуют нормам.
Электроакустический расчет выполнялся в той же модели в EASE, то есть учитывался не только прямой звук, но и отраженный (и, соответственно, примененные материалы).

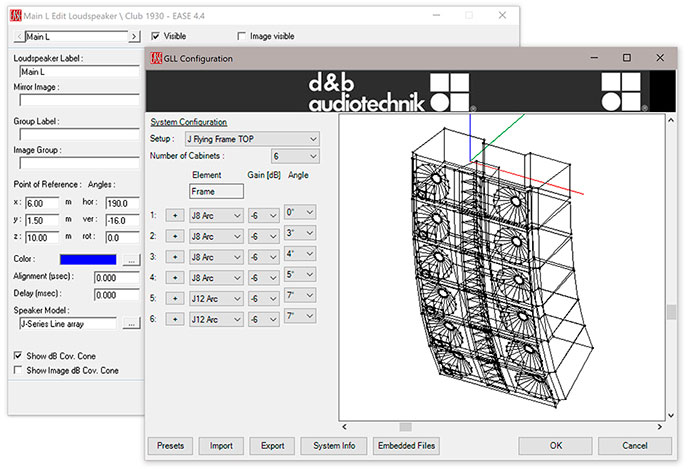

Следом был произведен расчет, помогающий убедиться, что тип акустических систем, их количество, места установки и углы наклона выбраны правильно, а SPL и равномерность звукового поля, музыкальная ясность и STI (индекс передачи речи) соответствуют нормам, и подтвердить, что в помещении с предложенными материалами спроектированная система звукоусиления будут играть хорошо.

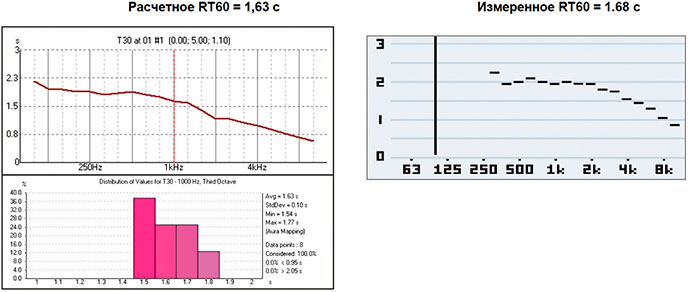

После монтажа материалов были произведены контрольные измерения. Величины расчетного и измеренного времени реверберации практически совпали, отличаясь на 0,03 с. Точность расчета составила 97%.
