Исходные данные
Компания IP Video Systems провела оснащение нового московского офиса АО «ДКС» — одного из лидеров в производстве кабеленесущих систем. От интегратора требовалось не просто установить оборудование, а создать под ключ единую, интуитивно понятную и отказоустойчивую мультимедийную среду. На этапе ремонтных работ нужно было спроектировать и интегрировать комплексные АВ- и ВКС-решения по всему объекту — от малых переговорных до многофункционального амфитеатра.
Проект стартовал, когда здание было еще на стадии реконструкции. Это дало возможность заложить все коммуникации с нуля, обеспечив оптимальную основу для будущей инфраструктуры. Работа велась в сжатые сроки, но благодаря тесному взаимодействию с командой «ДКС» все согласования проходили максимально оперативно.
Вместо того, чтобы просто представить финальное решение, специалисты IP Video Systems организовали для клиента живое тестирование, в рамках которого несколько комплектов оборудования были переданы для использования в повседневных задачах. Этот этап позволил не теоретически, а практически определить оптимальные решения, одинаково высоко оцененные как руководством, так и сотрудниками. В результате всего за два месяца был пройден путь от концепции и тестирования до защиты проекта.
Реализация проекта
Чтобы упростить использование и обслуживание переговорных, для них была разработана унифицированная концепция.

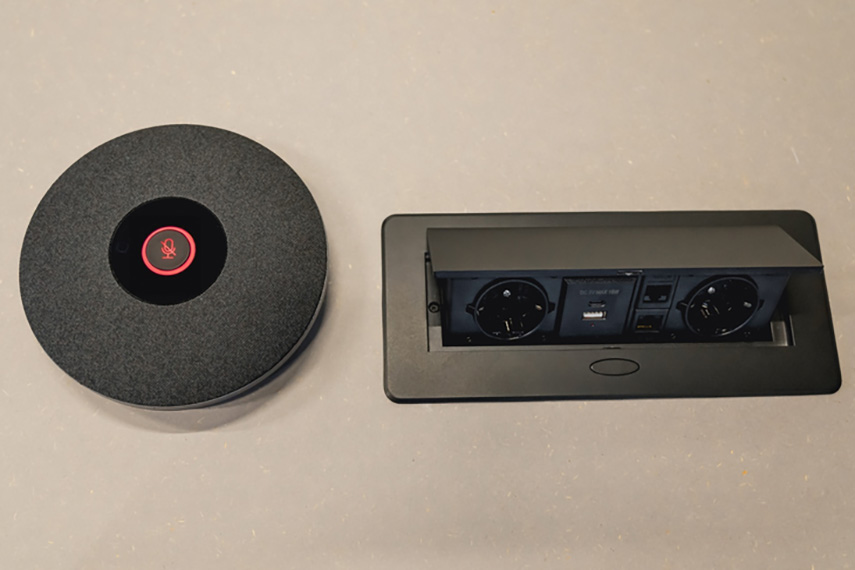

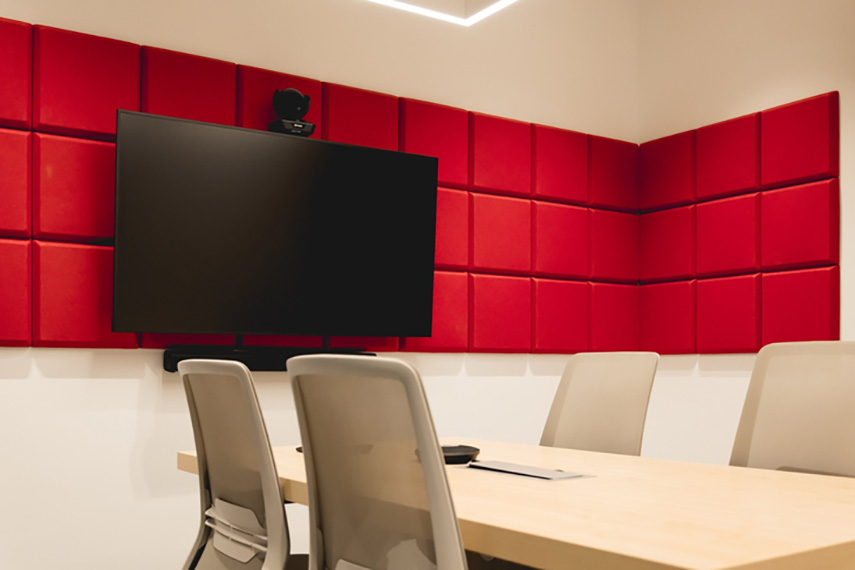

В малых (4–6 чел.) и средних (6–8 чел.) требовалось обеспечить простое подключение личных устройств (BYOD) и стабильное качество связи, избавившись от потенциальной проблемы с необходимостью зарядки беспроводных спикерфонов. В оснащенных помещениях пользователи могут подключать персональные ноутбуки через архитектурные лючки одним из двух способов: через USB + HDMI или USB-C. Камера, микрофоны и дисплей распознают подключение, после чего система без дополнительных настроек готова к работе.

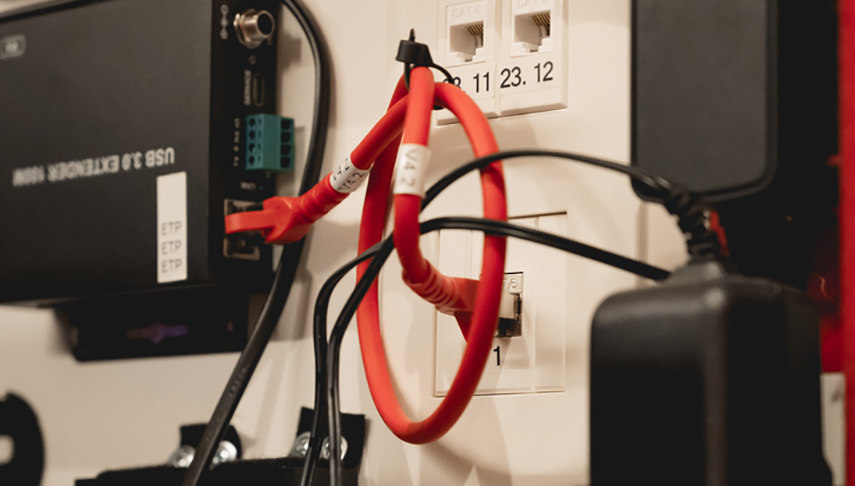

Для захвата и воспроизведения звука был применен комплект из саундбара Prestel VCS-S1 и микрофонного массива VCS-MA8C с внешним блоком обработки VCS-AB6, исключающим эхо и обратную связь (когда удаленный собеседник слышит сам себя). Отказ от использования беспроводных спикерфонов в пользу проводных устройств помог добиться стабильности решения. Все «железо» скрыто в нишах за дисплеем и в конструкции стола. Шарнирный кронштейн для панели обеспечивает легкий доступ для обслуживания.
В средних переговорных функционал был расширен добавлением встроенного OPS-компьютер и увеличением диагонали дисплея до 86 дюймов. Для ручного выбора сценариев и управления камерой Prestel HD-PTZ412HSU3-W интегратор внедрил панель управления помещением DTCP-10-02

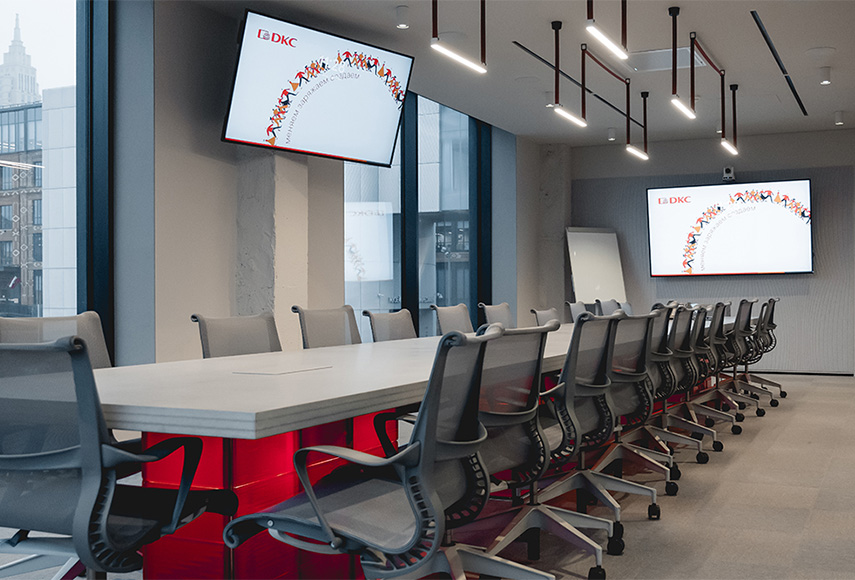

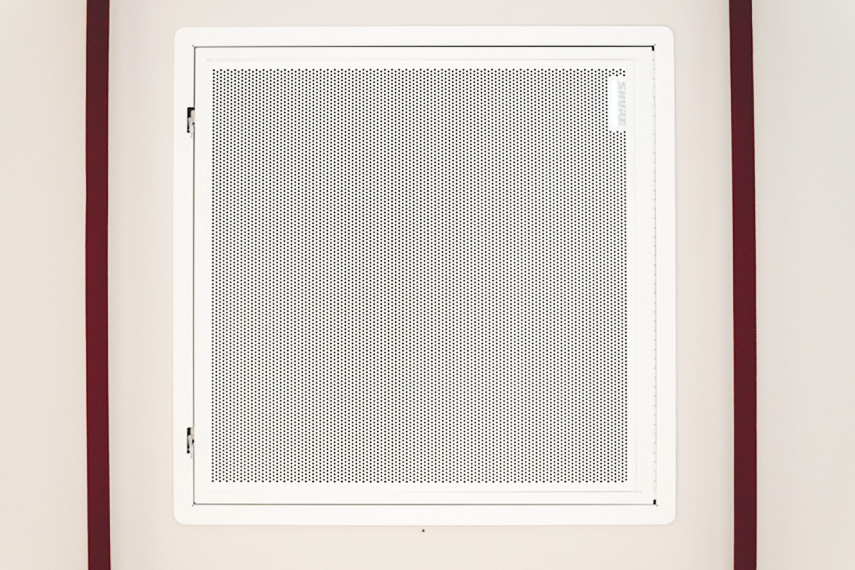

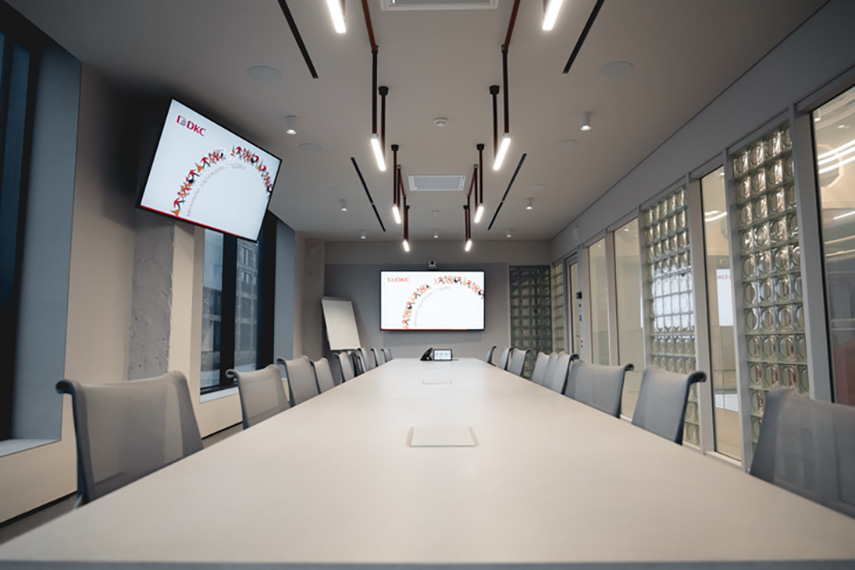

В переговорной генерального директора (14-18 чел.) было необходимо реализовать премиальное качество звука и видео, сохранив при этом стол свободным от оборудования. Одной из проблем при оснащении стали стеклянные стены помещения, делающие пространство акустически сложным. Чтобы предотвратить ухудшение качества звука, специалисты IP Video Systems применили потолочные микрофонные массивы Shure и провели точную настройку, добившись необходимого баланса между разборчивостью голоса и отсечением посторонних шумов.
За равномерное звуковое покрытие помещения отвечают потолочные Dante-громкоговорители Monisms MNS-6A11CS-1P, у каждого из которых можно независимо управлять громкостью, эквализацией и другими параметрами. Выводить различные источники на несколько дисплеев и бесшевно переключаться между ними позволяет система распределения сигналов на базе матричного коммутатора Prestel FMS-44H2A.

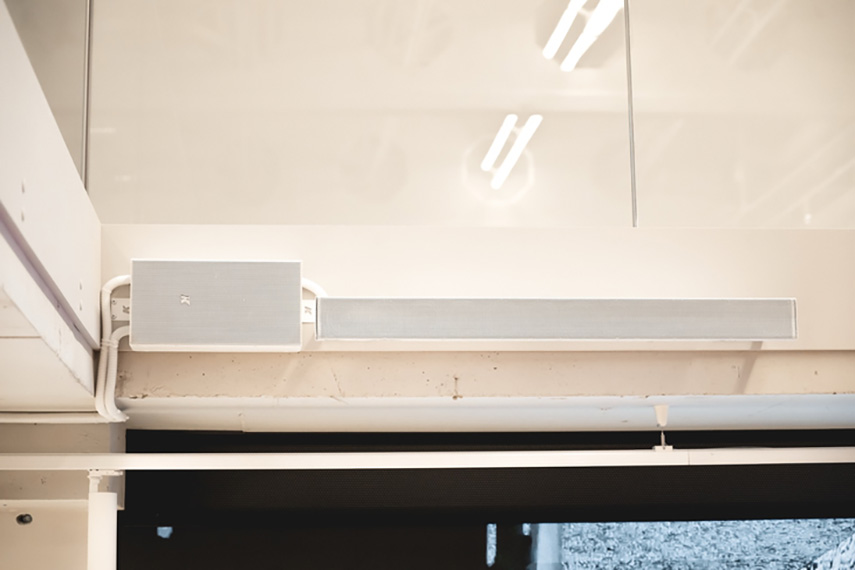

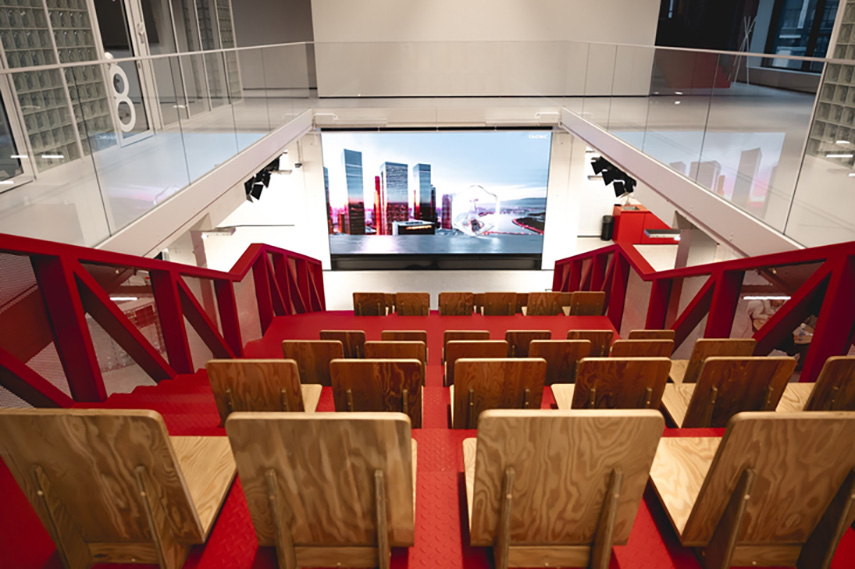

Центром притяжения нового офиса стал амфитеатр — место для корпоративных событий, обучения и презентаций. Его главным элементом является светодиодный экран «все в одном» Prestel LED-AIO216S, органично вписавшийся в архитектуру зала. Интерьерные акустические системы K-array, изначально размещенные по бокам средства отображения, после получения обратной связи от заказчика были оперативно перемещены в более подходящие точки пространства, а также дополнены корпусными громкоговорителями Monisms MNS-4A11OWS-1P с поддержкой протокола Dante.

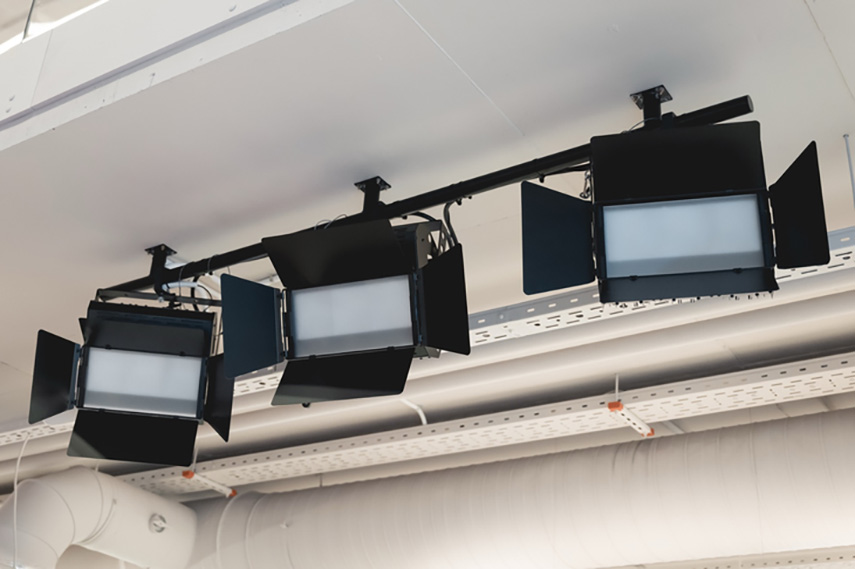

Реализация BYOM-функциональности позволяет любому сотруднику или гостю подключить свой ноутбук и использовать для проведения мероприятия мультимедийную систему зала. Создать подходящую атмосферу помогают RGBW-светильники, работа которых контролируется из единой системы автоматизации.

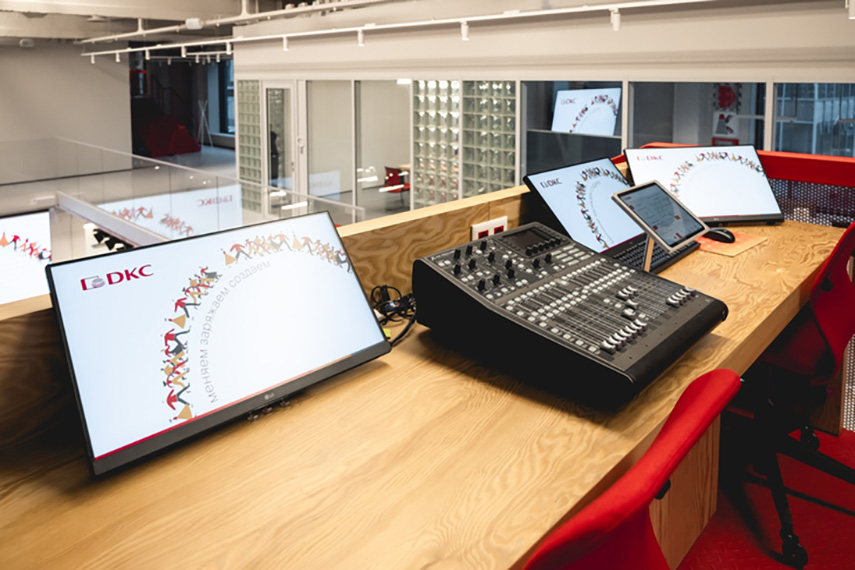

Управление всем оборудованием помещения производится благодаря кастомной системе. Во время ее создания интегратор не просто разработал удобный интерфейс на планшете Prestel DTCP-10-02, но и решил нетривиальную задачу. Заказчик хотел работать с профессиональным микшерным пультом Behringer X32 не через его родное приложение, а из централизованной системы автоматизации. Для этого инженеры IP Video Systems фактически с нуля воссоздали функционал сложного приложения внутри своей системы управления. Это потребовало огромных усилий, но клиент получил требуемый уровень удобства и контроля.
Результатом проекта стал не набор разрозненных AV-решений, а целостная мультимедийная инфраструктура, встроенная в архитектуру офиса и повседневные бизнес-процессы. Все пространства — от небольших переговорных до амфитеатра — работают по единым принципам, оставаясь при этом гибкими и легко адаптируемыми под разные сценарии использования.
