Исходные данные
ОАО «БелАЗ» — один из крупнейших в мире производителей сверхтяжелой карьерной техники. Ключевым инженерно-конструкторским подразделением организации является Научно-технический центр управления главного конструктора (НТЦ УГК). Расположенный в нем конференц-зал используется для обсуждений технических проектов, международных конференций и мероприятий республиканского значения, в том числе молодежных форумов с участием высших должностных лиц и депутатов.
Со временем мультимедийное оснащение помещения технически и морально устарело, что потребовало модернизации. Для реализации проекта был привлечен интегратор ООО «МедиаСтройИмидж». Заказчику требовалась система, способная отображать сложный технический контент (чертежи, графики, 4K-видео) для присутствующих в помещении и поддерживающая проведение сеансов видеоконференцсвязи.
Реализация проекта

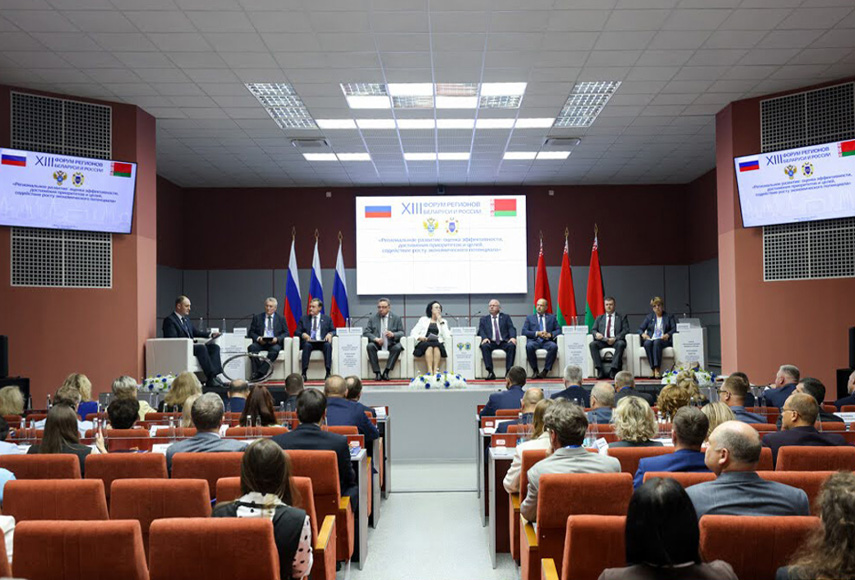

Оснащенный конференц-зал имеет зрительный зал более чем на 100 мест, выполненный со ступенчатым подъемом (амфитеатром). Сцена оборудована трибуной для докладчика и местами для президиума, что позволяет проводить мероприятия в форматах от рабочих совещаний до международных форумов. Основной целью здесь стало создание многозонной системы отображения, включающей центральную видеостену, дублирующие дисплеи для аудитории и спикеров, а также интеграцию среды для видеоконференцсвязи в существующий звуковой комплекс зала.

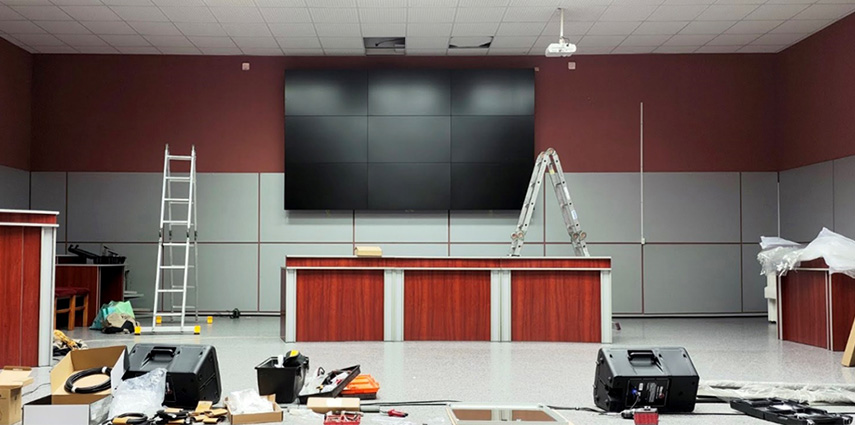

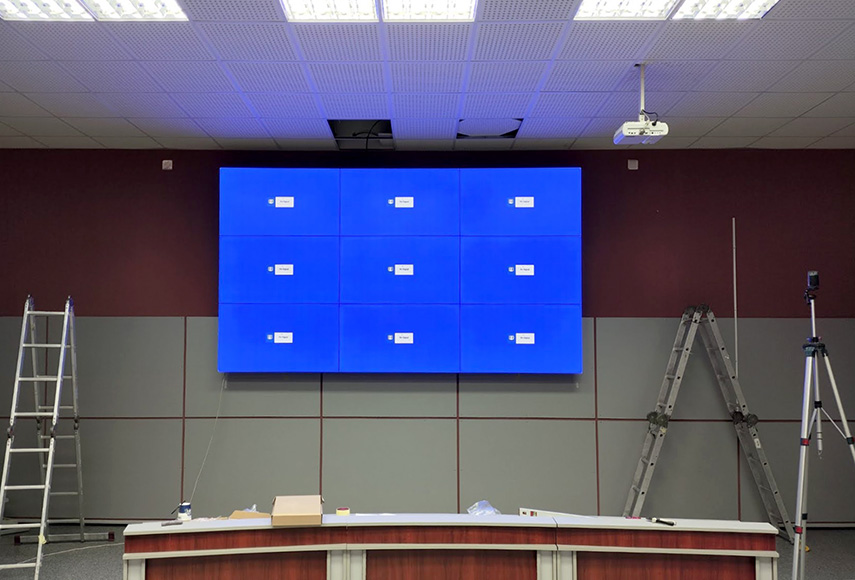

Для построения видеостены в помещении были применены 9 профессиональных панелей BOE VM55L—A с толщиной межпанельного шва 1,7 мм и яркостью 500 кд/м², которые отличаются равномерностью подсветки без пересветов по краям — параметр, принципиальный при работе с техническими чертежами и таблицами. При их подключении вместо схемы Daisy Chain (последовательное соединение панелей одним кабелем) каждый ряд из трех панелей получил независимый сигнал через разветвители, что обеспечило стабильность картинки с разрешением 4K и независимость сегментов.

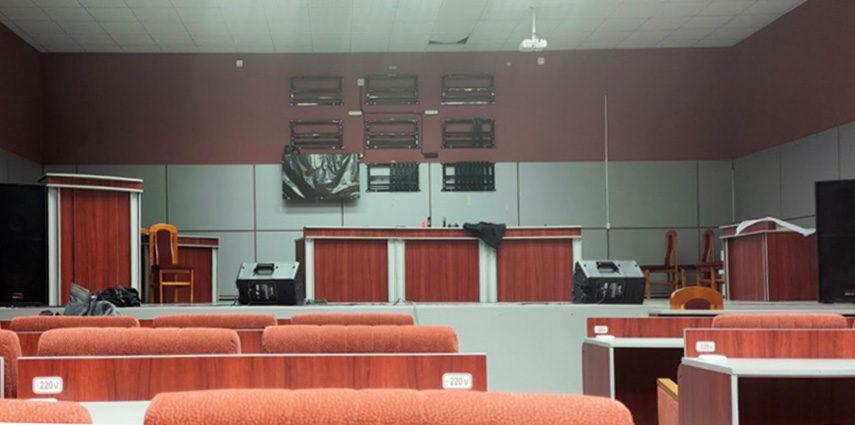

Определенную сложность вызвал монтаж видеостены. Так как стены за сценой закрыты декоративными решетками с вентиляционными каналами за ними, несущей способности для монтажа профессиональных панелей у этих конструкций нет. Чтобы преодолеть эту сложность, интегратор разработал схему сквозного монтажа: специальный металлокаркас закреплялся двухметровыми шпильками непосредственно к несущей кирпичной стене через технологические пустоты.
Такой способ позволил вынести плоскость экранов на расчетный уровень без нарушения работы вентиляции. Для крепления панелей были применены кронштейны Polylok профессиональной серии PL625.B, снабженные механизмом с фиксацией нажатием (push—to—release). В плотной связке видеостены 3×3 он стал единственным способом получения доступа к разъемам или замене кабеля у центральной панели без демонтажа всей конструкции.

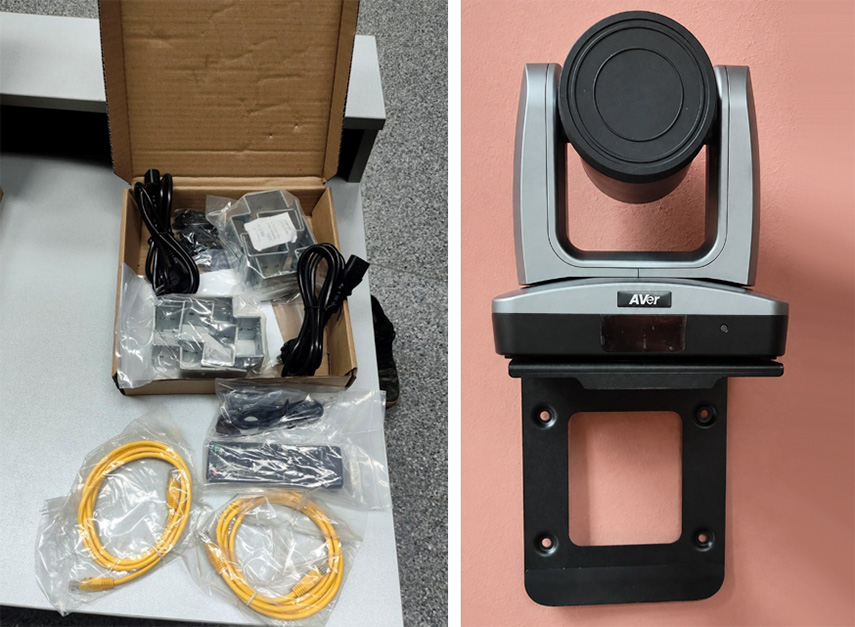

Захват видео во время сеансов ВКС осуществляется с помощью PTZ-камер AVer PTZ330 c 30-кратным оптическим зумом. Из-за расположения зала внутри промышленного здания в непосредственной близости от работающих цехов БелАЗа в нем возникают постоянные низкочастотные вибрации несущих конструкций, что является проблемой для работы камер. Даже незначительные колебания при использовании большого увеличения приводят к нестабильному, дрожащему изображению.
Для решения этой задачи вместо дорогостоящих программных средств стабилизации инженеры применили механическое демпфирование: резиновые проставки между камерой и кронштейном в сочетании с усилением заводских креплений.
Центральным узлом системы стал матричный коммутатор ATEN VM6404HB. Операторская вынесена в отдельное помещение на расстоянии 23 метра от сцены. С учетом изгибов и подъемов кабельных трасс суммарная длина кабелей достигает 40 метров. Ее удаленность потребовала передачи 4K-видеосигнала с камер на расстояние около 40 метров. На таких дистанциях прямое использование HDMI-кабелей исключено из-за затухания сигнала.
Решением стали удлинители ATEN VE801 на основе технологии HDBaseT. Выбор всей цепочки видеотракта (матрица, разветвители, приемопередатчики) от одного производителя позволил гарантировать совместимость EDID-параметров и упростить диагностику. Это исключило типичные проблемы «черного экрана» при переключении источников.
Захват голосов обеспечивают пять конденсаторных микрофонов типа «гусиная шея» Shure MX418D/C. Поскольку зал уже располагал акустической системой, новые микрофоны были интегрированы через аналоговый микшерный пульт Behringer QX2222USB. Для передачи звука в систему ВКС используются USB-аудиоинтерфейс Yamaha UR22C. Отсутствие цифрового звукового процессора (DSP) означает, что оператор вручную контролирует уровни сигнала для предотвращения эха у удаленных участников — это ставит качество связи в зависимость от квалификации персонала.
Реализованная архитектура представляет собой отказоустойчивую топологию «звезда» с центром в операторской, где каждый узел — от видеостены до микрофона — интегрирован в единый управляемый комплекс.
