Исходные данные

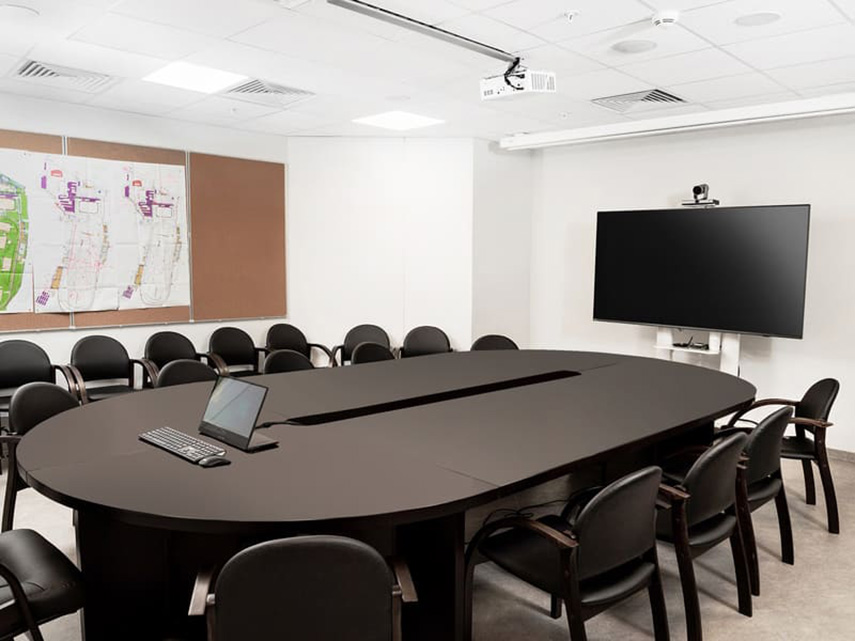

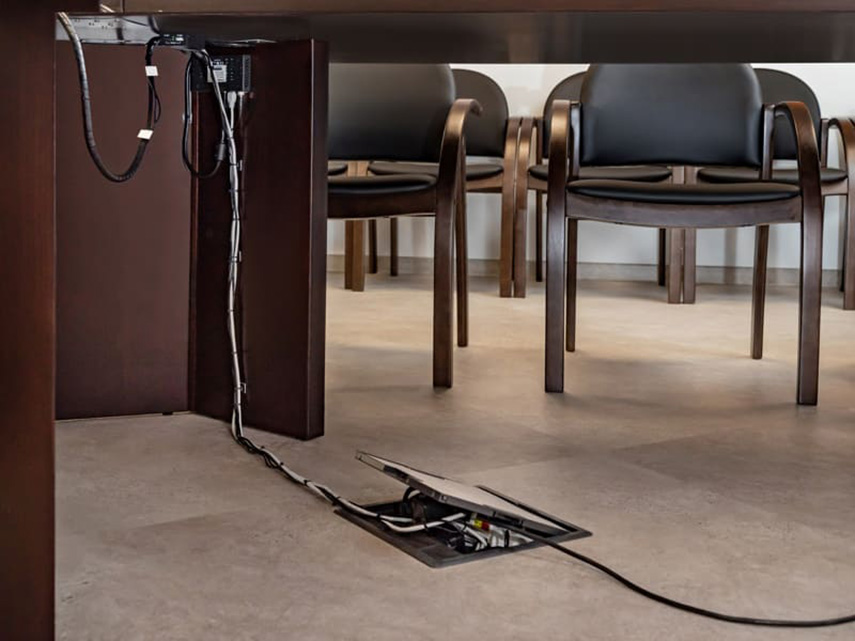

Автономная некоммерческая организация «Мосспортразвитие» поручила компании Smart-AV произвести оснащение помещения площадью 35 м2, которое используется в качестве переговорной комнаты на 15 человек и учебной аудитории на 30 человек. Интегратор принял участие в проекте на этапе ремонта, что упростило дальнейший монтаж, так как было предварительно согласовано расположение оборудования (проектора и экрана) и обозначено, где необходимо сделать закладные, розетки и интернет-розетки.
Реализация проекта

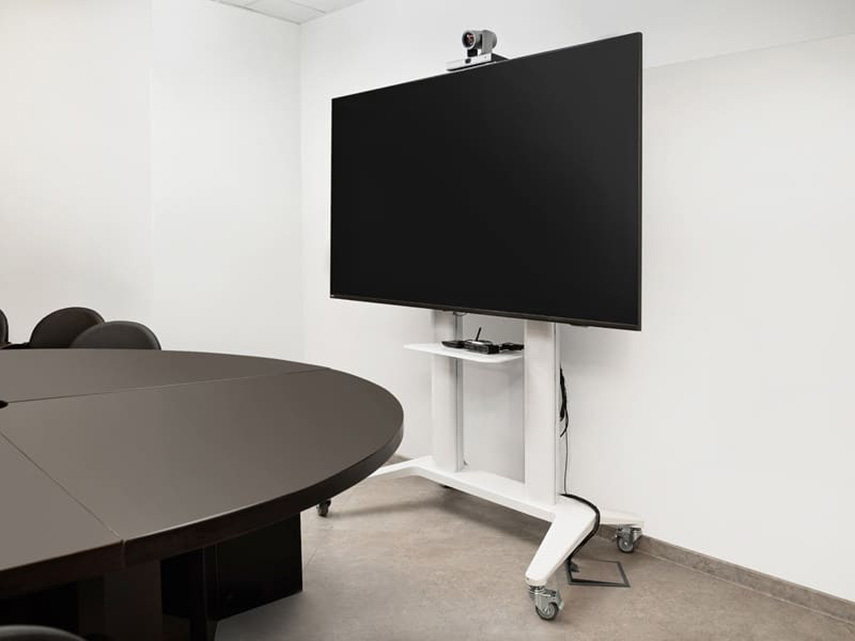

Для организации системы видеоконференцсвязи в помещении применены: PTZ-камера SmartCam A12TH с 12-кратным оптическим зумом для съемки крупных планов, встроенным микрофоном, используемым для определения местоположения говорящего, и интеллектуальными функциями автоматических наведения, кадрирования и отслеживания выступающего, микрофонный массив Shure MXA710-4FT, дисплей Philips 75BFL2214/12 на мобильной стойке Digis DSM-P7106C, мини-ПК на базе Corei5 и сетевой аудиоинтерфейс Dante S-Track Ostrich DU22 для подключения компьютера к сети Dante. Директор может управлять ходом конференции (добавлять новых участников, «передавать» кому-то слово и так далее) с экрана портативного сенсорного монитора GeСhic M505T.

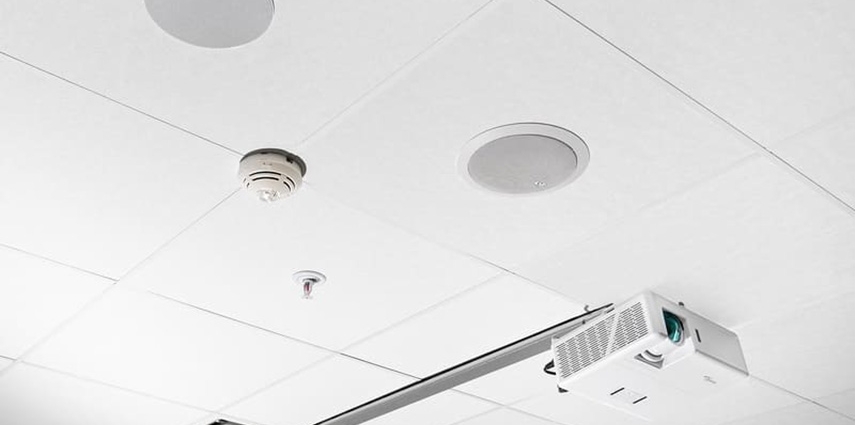

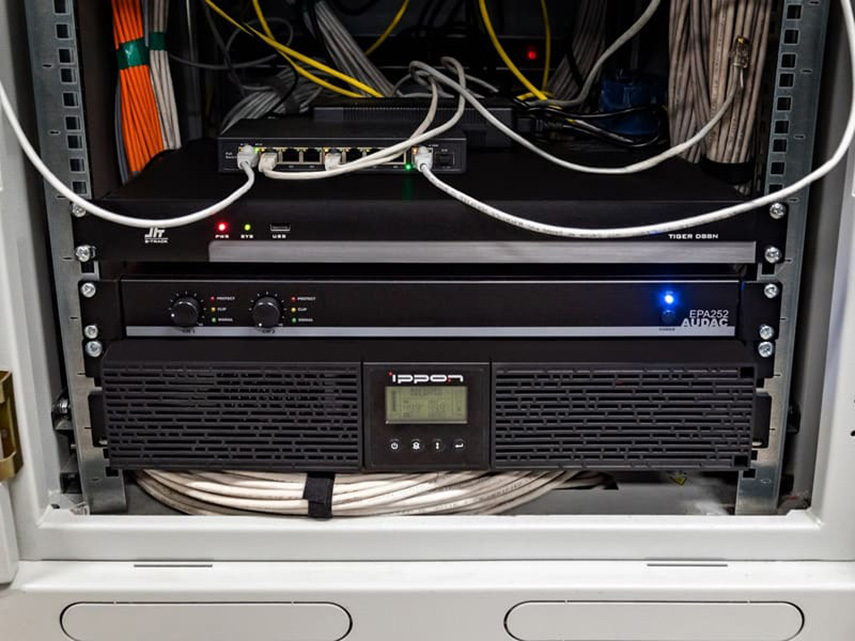

Система звукоусиления состоит из комплекта встраиваемых потолочных акустических систем AUDAC CELO5, усилителя мощности AUDAC EPA252 и цифрового аудиопроцессора S-Track Tiger D88N (работает по протоколу Dante). Наличие на полу ковролина создает отличные акустические условия.

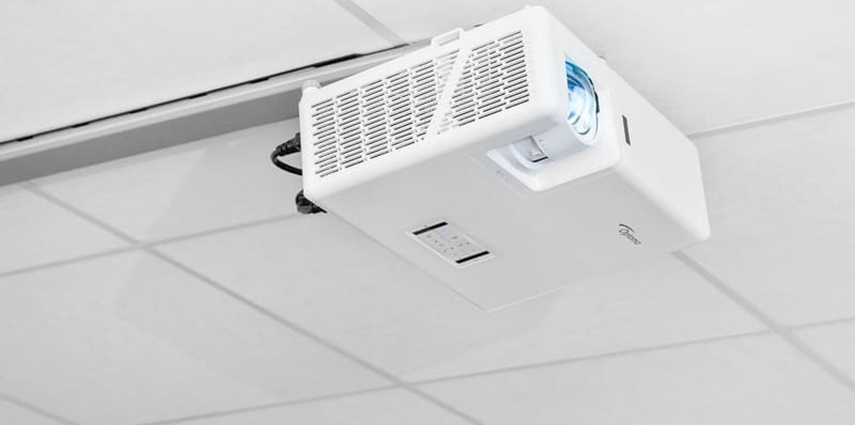

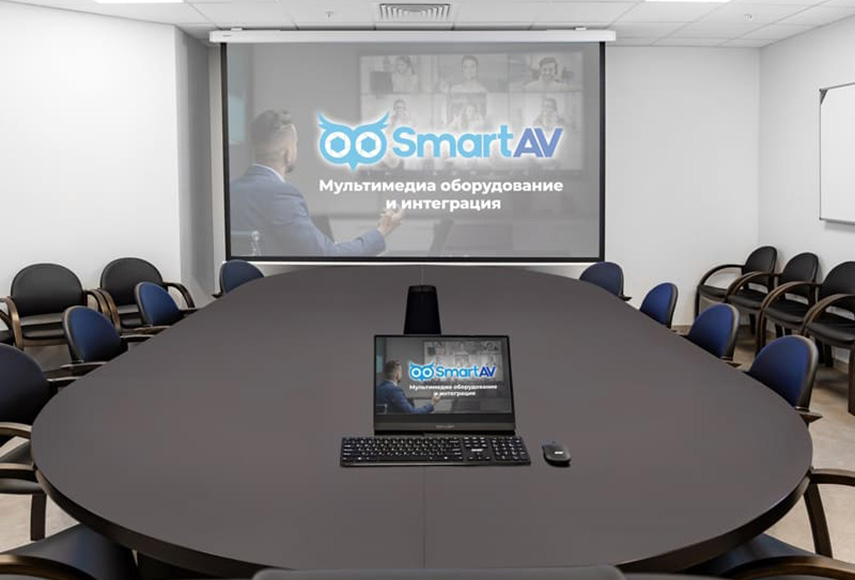

Чтобы начать использовать помещение в качестве аудитории, сотрудникам достаточно нажать единственную кнопку, после чего опустится 135-дюймовый экран Matte White Projecta Compact Electrol и включится инсталляционный лазерный проектор Optoma ZH406STx. Расположение оснащаемого пространства в части опенспейса без окон не потребовало организации дополнительного затемнения.

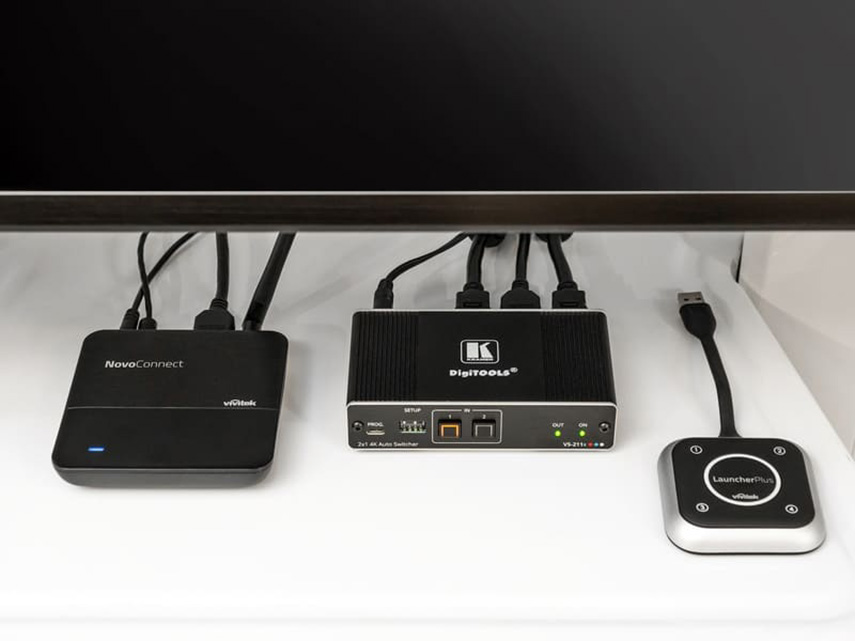

Для беспроводного вывода контента на центральное средство отображения с персональных ноутбуков, смартфонов и планшетов предусмотрена BYOD-система Vivitek NovoConnect NC-X300. В состав системы распределения сигналов вошли: Prestel EHD-4K100L – IP-удлинитель интерфейса HDBaset, Prestel ETP-USB2 – комплект для передачи USB 2.0 по витой паре на расстояние до 50 метров и Kramer VS-211X – коммутатор 2×1 с поддержкой разрешения до 4K@60 (4:4:4), технологии HDR и функцией автоматического переключения входов по наличию сигнала.
Основными сложностями при реализации проекта стали необходимость подбора нового местоположения проектора, отличающегося от выбранного на этапе планирования по причине определения в ходе монтажа наличия в потолке балки, и достаточно сильный шум приточной вентиляции, для предотвращения попадания которого в звуковой тракт интегратор произвел калибровку микрофона с вентиляторами, включенными на максимальную мощность.
