Комплексная AV-система для гибридного обучения в аудиториях МГИК

Исходные данные

В рамках федерального проекта «Творческие люди» Московский государственный институт культуры поручил интегратору «Корпоративные бизнес системы» произвести проектировку и оснащение современной многофункциональной студии звукозаписи и аудиторий для проведения учебных мероприятий с возможностью дистанционного обучения.

Основным задачами, поставленными заказчиком, стали:

• демонстрация учебных материалов преподавателем на интерактивных панелях в дистанционном и очном форматах обучения;
• возможность делать заметки поверх демонстрируемого материала и транслировать их удаленной аудитории;
• работа с «белой доской» и ее демонстрация удаленной аудитории;
• трансляция изображения преподавателя и живой аудитории для подключенных в удаленном формате студентов;
• трансляция речи преподавателя и другого аудиоматериала удаленной аудитории;
• обеспечение звукоусиления речи преподавателя для присутствующих лично;
• создание системы управления для комфортной работы с оборудованием.

Реализация проекта

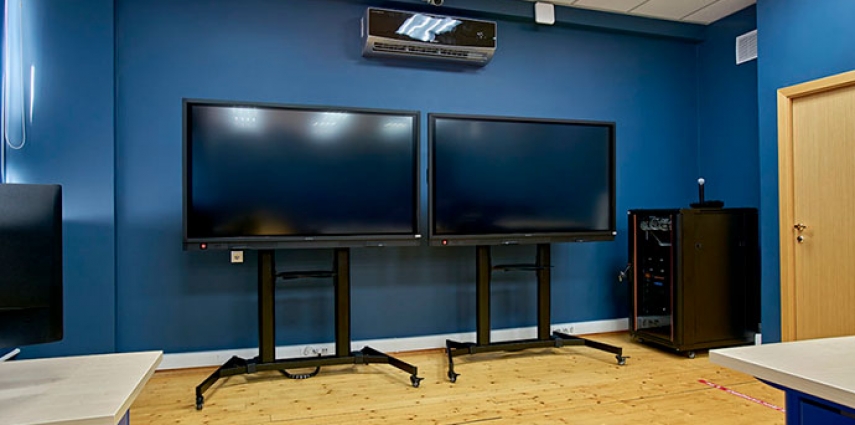

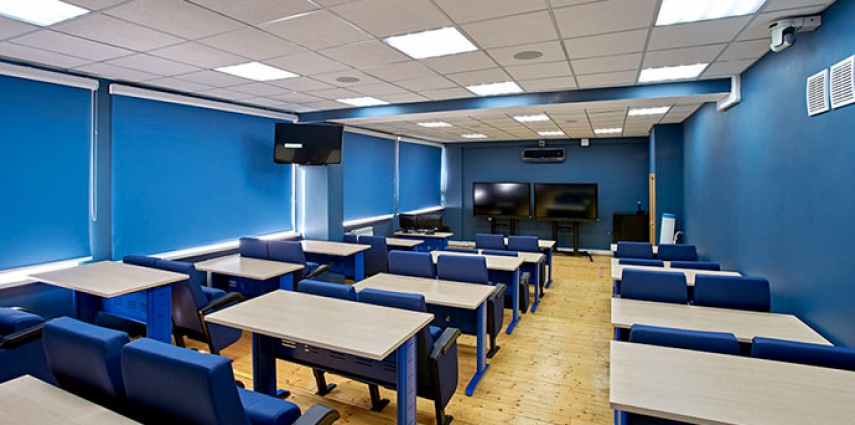

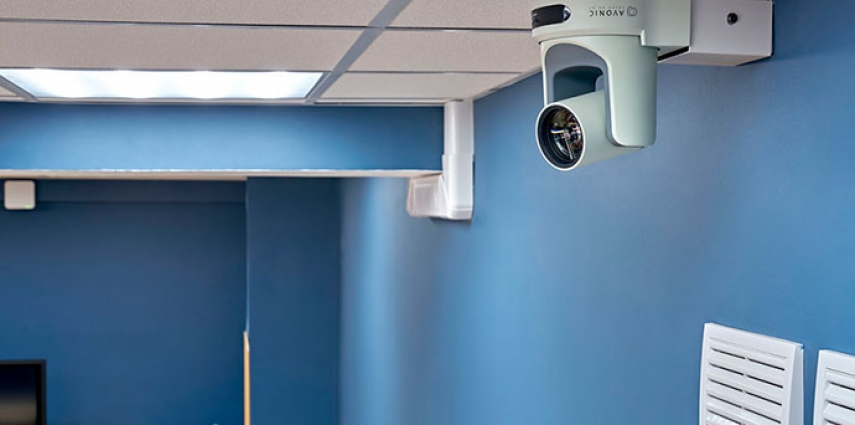

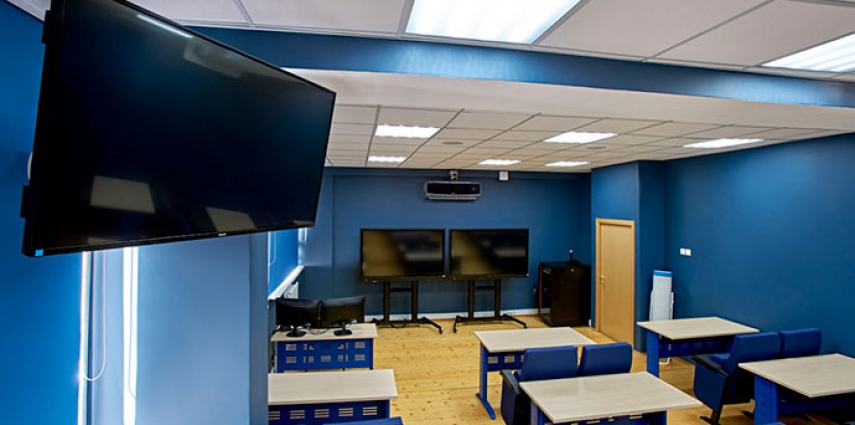

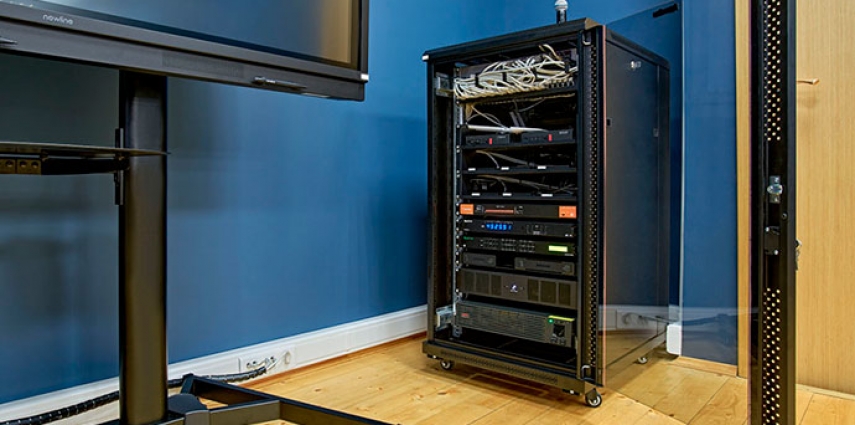

В качестве центрального устройства коммутации видеосигналов в МГИК задействовали матричный коммутатор Wyrestorm MX-0606-H2A с поддержкой разрешения 4K@60 (4:4:4), HDR и скорости передачи данных 18 Гбит/с. Он способен осуществлять де-эмбеддирование аудио по каждому выходу (6 HDMI type A) и работать с управляющими сигналами EDID, ИК и RS-232. Настойки произвдятся чеез веб-интерфейс. Для съемки преподавателя и аудитории были выбраны PTZ-камеры AVONIC CM61-IP. Они предлагают разрешение 1080p, объектив с 12-кратным оптическим зумом и углом обора в 72,5 градусов, порты HDMI, SDI и поддержку управляющего протокола VISCA (RS232, RS485 и IP).

Бесподрывное переключение между PTZ-камерами осуществляется с помощью презентационного коммутатора Wyrestorm SW-0402-MV-HDMI. Он позволяет создавать мультиоконные изображения, подключать по HDMI до 4 источников и передавать сигналы по витой паре с помощью приемников/передатчиков Wyrestorm EX-70-G2 на расстояние до 70 метров.

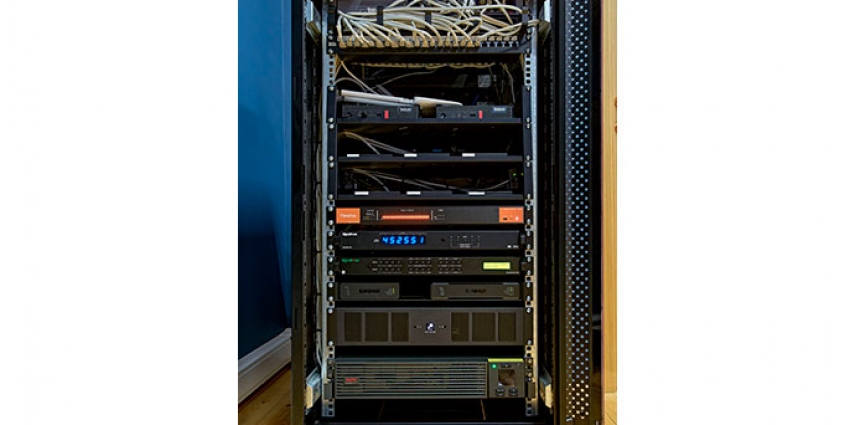

Инсталлированная беспроводные микрофонная система Shure Microflex Wireless включает 4-канальную точку доступа MXWAPT4, поясной передатчик MXW1/O с головным микрофоном MX153T/O, ручной передатчик MXW2/BETA58 с капсюлем BETA58 и зарядную станцию MXWNCS4-E. За обработку и маршрутизацию сигналов отвечает аудиопроцессор для конференций Shure IntelliMix P300, имеющий 8 каналов Dante, USB-интерфейс, два аналоговых входа и два выхода, акустическое эхоподавление и параметрический эквалайзер.

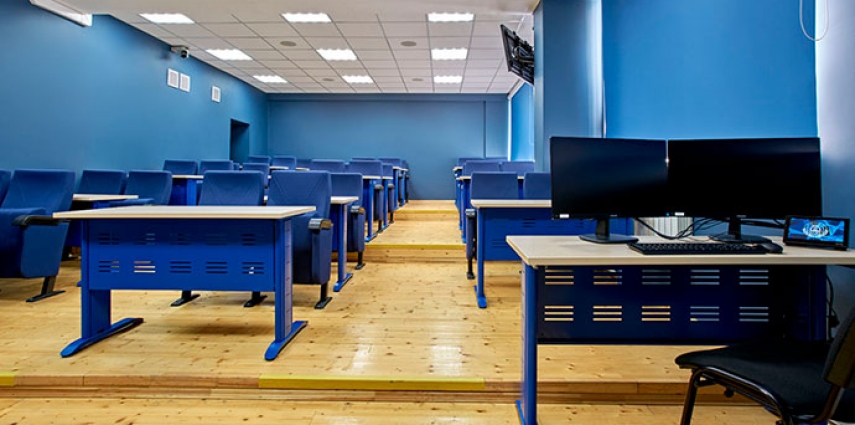

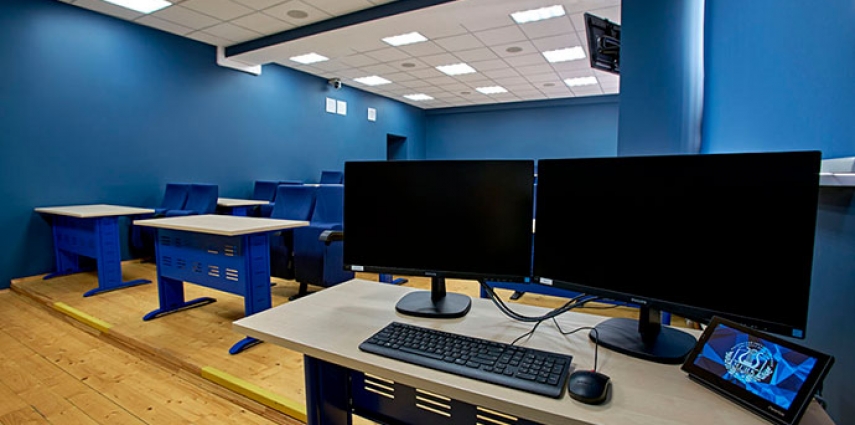

Система звукоусиления построена на базе усилителей Sonamp DSP 2-750 MKII и акустических систем Sonance PS-C63RT/ PS-S63RT. Управление оборудованием производится через контроллер Neets AlFa II, а взаимодействие пользователя с системой осуществляется с помощью семидюймовой сенсорной панели Neets 7B, установленной на столе преподавателя.
