Светодиодные экраны являются сегодня одной из наиболее динамично развивающихся дисплейных технологий. По данным аналитического агентства Futuresource Consulting к 2029 году этот рынок достигнет объема в $16,8 млрд, а его среднегодовой темп роста составит 14,8%. Обусловлен он регулярным появлением новых разработок, снижением шага пикселя, повышением доступности продукции и расширению сфер ее применения. В корпоративных пространствах подобные экраны стали появляться сравнительно недавно — около 10 лет назад. Сейчас же они успешно конкурируют с профессиональными дисплеями и ЖК-видеостенами, постепенно занимая все большую долю рынка.
Зачем в корпоративных пространствах светодиодные экраны
Светодиодные экраны используются в первую очередь там, где требуется демонстрация бесшовного изображения большего размера. Модульная конструкция позволяет стыковкой между собой небольших модулей формировать средства отображения практически неограниченной диагонали и произвольной формы — вытянутой, квадратной и многих других. В случае с ЖК-видеостенами так просто это сделать не получится, так как панели для их сборки имеют фиксированные габариты, как правило, 55, реже 65, 46 или 49 дюймов. Это затрудняет создание дисплеев нестандартной геометрии и их подгонку под строго заданные размеры, например, для установки в нишу.
Второе важное отличие светодиодных решений в том, что отображаемая ими картинка не имеет видимых глазу стыков, то есть является полностью однородной. ЖК-панели снабжены рамками, поэтому при их стыковке присутствуют межпанельные швы, делающие изображение на видеостене разделенным на прямоугольники. В продуктах последних поколений производители добились снижения толщины рамки до 0,44 мм, но тем не менее полное их отсутствие способны обеспечить только светодиодные экраны, что для ряда инсталляций важный фактор.
В последнее время производители стали также выпускать специальные модули для построения изогнутых конструкций, что дает возможность формировать угловые экраны, покрывать ими колонны или создавать средства отображения необычных форм. К другим преимуществам технологии стоит отнести достаточно высокую яркость. Это не только не требует для комфортного просмотра затемнения помещения, как это нередко бывает с проекторами, но и делает картинку хорошо просматриваемой даже в сильно освещенных помещениях. Одним словом, светодиодные экраны — универсальное решение, которое способно закрыть сразу несколько задач, возникающих в корпоративных пространствах.
|
Светодиодный экран
|
ЖК-видеостена
|
Условно корпоративные пространства можно разделить на конференц-залы и большие переговорные и общественные зоны — входные группы, лобби, помещения для отдыха сотрудников, демонстрационные залы и прочее. В первых из них требуется показ контента во время собраний, презентаций, видеоконференций и других мероприятий, во вторых экраны могут выполнять как имиджевую функцию — демонстрация брендированного контента в фирменном стиле для представления компании партнерам и заказчикам либо эффектное дополнение интерьера, так и информационную функцию — корпоративное телевидение или система Digital Signage для отображения новостей, объявлений, анонсов, видео и обращений руководства.
Во всех этих сценариях желательно получить бесшовную картинку, так как смотреть презентацию с мелкими элементами на дисплее, имеющем швы, может быть не всегда удобно, а в случае с оформлением общественных зон такое решение будет выглядеть менее статусно. Высокие яркость и контрастность, характерные для светодиодных экранов, помогают сделать средство отображение более эффектным, что наилучшим образом влияет на имидж компании, а также обеспечивают комфортный просмотр контента в конференц-залах, позволяя не зависеть от освещенности, что будет особенно актуально для помещений с большими окнами.
Что представляет собой светодиодный экран
Конструкция
Светодиодный экран — это комплексное решение, включающее, помимо самих модулей, монтажную конструкцию для установки и систему распределения сигналов, причем каждый из компонентов нередко выпускается разными производителями. Модули представляют собой печатные платы, с одной стороны которых расположены светодиоды красного, зеленого и синего цветов, сгруппированными в пиксели, а с другой — микросхемы и разъемы.
Микросхемы выполняют роль драйверов, управляя подаваемым на светодиоды током, что позволяет регулировать их яркость и длительность свечения, тем самым получая нужный цвет пикселя. Через разъемы поступает питание и данные для формирования изображения. Для питания модулей применяются БП, способные отправлять ток на несколько модулей одновременно. Из модулей собирают полотно и при помощи специальных креплений фиксируют к несущей конструкции. Расстояние между центрами соседних пикселей называется шагом. Чем он меньше, тем выше плотность, а следовательно и разрешение. Минимальные в отрасли значения шага пикселя сегодня способны достигать 0,4 мм. Разрешение же уже превышает 8K.
Что это дает на практике? Например, экран размером 3840 × 2160 мм при шаге пикселя 2 мм имеет разрешение 1920 × 1080 пикс., а при шаге 1 мм — 3840 × 2160 пикс. Таким образом, чем шаг меньше, тем большее разрешение можно получить при одинаковом размере. Но это не означает, что его нельзя получить на большем шаге. Просто для достижения значения 3840 × 2160 пикс. при шаге 2 мм придется увеличить габариты экрана до 7680 × 4320 мм. Это уже вдвое больше по ширине и высоте, то есть вчетверо по площади. Влияет шаг пикселя и на минимальную комфортную дистанцию просмотра. Если он большой, то при просмотре вблизи зритель будет различать отдельные пиксели.
Тем не менее, вовсе не обязательно везде использовать малый шаг, да и с его снижением увеличивается и цена. Для общественных зон, где не предполагается, что посетитель будет близко подходить к экрану, допустимы достаточно большие шаги, а в конференц-залах, где может демонстрироваться более высокодетализированный контент и предполагается его просмотр с небольшого расстояния, требования к шагу пикселя будут повышаться. Для примерного ориентира можно использовать три метра до ближайшего зрителя на каждый мм шага пикселя, но точное значение обычно подбирается с учетом типа контента, освещенности и других факторов.
Система управления
Для отображения контента применяется система распределения сигналов, нередко называемая также системой управления светодиодным экраном. Несмотря на схожесть в названии, к системе управления аудиовизуальным оборудованием, контролирующей работу разнообразных АВ-устройств, отношения она не имеет, из-за чего нередко может возникать путаница в терминологии. Система управления светодиодным экраном отвечает за распределение данных по модулям, синхронизацию вывода, настройку яркости и цветовой коррекции. В ее состав входят контроллер, который получает видеосигнал от источника или видеопроцессора и отправляет его на несколько приемных карт, а они в свою очередь через хаб-платы передают их драйверам модулей.
Одна приемная карта способна обслуживать сразу несколько модулей, поэтому их количество значительно меньше самих модулей. Хаб-платы могут быть как отдельными, так и совмещенными с приемными. Чтобы контроллер «понимал» куда какой сигнал отправлять, при настройке экрана указывают какая плата отвечает за какой участок изображения и в каком порядке к ней подключены модули. Блоки питания и приемные карты устанавливаются на несущей конструкции за модулями на монтажных площадках, а контроллеры чаще всего размещают удаленно.
Одно из важных требований при построении такой системы управления — соответствие поддерживаемого ей разрешения разрешению самого экрана. Если оно будет меньше, получить изображение приемлемого качества будет сложно. Использование же системы управления большего, чем у экрана разрешения экономически нецелесообразно, так как прироста в качестве от нее не будет, а стоимость инсталляции может значительно возрасти.
Модули и кабинеты
По своему исполнению светодиодные экраны делятся на модульные и кабинетные. Помимо них, выпускаются также решения «все в одном», о которых АВ Клуб рассказывал в одой из предыдущих статей. Кабинетные системы представляют собой корпус, куда уже установлены модули, питание приемные карты и хаб-платы, а нередко и система охлаждения. Они предварительно собраны и настроены на заводе, что упрощает монтаж и выравнивание поверхности экрана, но дает меньше свободы в выборе размеров и формы, чем у модульных. То есть, ключевое отличие между ними — уровень сборки. Размеры модулей, как правило, составляют 320×160, 250×250 мм и так далее, кабинетов — 500×500, 500×1000 мм и прочие.
Установка
Для установки светодиодных экранов применяются проектируемые под проект монтажные системы. Существуют варианты крепления к стене, потолку, размещения на полу, подвешивания к несущим перекрытиям, балкам или фермам и комбинированные, когда вес передается на пол, а стыковка со стеной обеспечивает устойчивость. Для кабинетных решений производители нередко могут предлагать фирменную монтажную систему, но несущую раму под размеры экрана и условия установки часто изготавливает сторонний подрядчик по заказу интегратора. Для модульных решений чаще делают индивидуальный металлический каркас. Существуют также готовые монтажные системы сторонних производителей. Выбор того или иного варианта зависит лишь от требований проекта.
Для достижения ровной поверхности экрана монтажная система включает регулировочные механизмы для выравнивания модулей или кабинетов и устранения перепадов на стыках, а для получения однородной яркости и цветов у каждого из модулей применяются инструменты калибровки. Калибровка модулей, как правило, выполняется на заводе. Модульные же необходимо калибровать на объекте после установки, хотя в ряде случаев это может потребоваться и для кабинетных. Обе эти процедуры нередко повторно выполняются при замене вышедшего из строя модуля.
Доступ для обслуживания у установленных экранов может быть фронтальный или тыльный. При фронтальном допускается съем модуля с передней стороны, что позволяет размещать средство отображения близко к стене, при тыльном требует наличия сервисного прохода сзади. Чтобы обслуживание было чем выполнять, в большинстве проектов предусматривают ЗИП-комплект совместимых модулей, блоков питания и приемных карт. Если требуется повышенная отказоустойчивость, актуальная для критически важных объектов, блоки питания и приемные карты могут дублироваться, обеспечивая резервирование.
|
Что определяют характеристики экрана:
|
Светодиодные технологии
Говоря о LED-технологиях, обычно подразумевают способ монтажа светодиодов на плату. На сегодняшний день наибольшее распространение среди них получили SMD (Surface Mount Device) и COB (Chip on Board). У SMD три диода (RGB) заключены в корпус, который устанавливается на печатную плату. У COB диоды размещают непосредственно на плате, без отдельных корпусов для каждого пикселя, и наносят сверху общее защитное покрытие. Таким образом, COB-экраны сложнее случайно повредить при установке и обслуживании, за счет более плотной компоновки они нередко имеют меньший шаг пикселя, а наличие покрытия сокращает отражения, обеспечивая более высокую контрастность, но их ремонт будет сложнее, чем SMD. К тому же, SMD пока стоят дешевле COB. Разновидностью COB является Full Flip-Chip COB. В ней все диоды монтируются на плату контактами вниз, поэтому не имеют проволочных соединений сверху, что улучшает отвод тепла, увеличивает защиту и снижает энергопотребление.
Помимо этого, существуют также термины MiP (Micro LED-in-Package) и GOB (Glue on Board). Первый из них представляет собой одну из последних технологий монтажа, при которой светодиоды сначала упаковываются в миниатюрные корпуса, а затем устанавливаются на плату. Условно по своим характеристикам и ремонтопригодности она занимает промежуточное положение между SMD и COB, но пока только начинает появляться в коммерческих продуктах. GOB — это прозрачное покрытие уже установленных светодиодов, чаще всего SMD. Оно повышает устойчивость поверхности к механическим воздействиям, пыли и влаге, но может усложнять доступ для ремонта. Термины MicroLED и MiniLED относятся уже к размерам самих светодиодов. В MicroLED применяются микросветодиоды с габаритами менее 100 мкм, в MiniLED — от 100 до 200-300 мкм (в зависимости от производителя). Обе технологии являются оптимальными для малого шага пикселя.
Характеристики
Помимо шага пикселя, при подборе решения учитывают также яркость, контрастность, цветопередачу и частоту обновления светодиодов.
В конференц-залах со стандартным искусственным освещением для получения четкого и хорошо различимого изображения обычно достаточно яркости около 400 кд/м² (нит). При более интенсивной освещенности, например, наличии больших окон, пропускающих много солнечного света, может потребоваться около 600 кд/м². В ярко освещенных общественных зонах допустимы значения 1000 кд/м² и более. Но здесь важно понимать, что при высокой яркости долго смотреть на экран может быть некомфортно, поэтому в пространствах для собраний, презентаций и ВКС в ряде случаев будет более эффективно сократить стороннюю засветку, чем увеличивать яркость.
Имеет значение и работа экрана на низкой яркости. Чтобы при ее снижении не происходило потери различимости деталей в темных участках изображения, а плавные переходы между оттенками не становились ступенчатыми, важна точность обработки яркости цветовых каналов. Для ее описания производители могут указывать разные параметры — градация серого сообщает о количестве уровней яркости при выводе изображения, глубина обработки цвета — о точности внутренних вычислений.
Контрастность влияет на глубину черного и различимость деталей на темном фоне. При предварительном подборе экрана для презентаций можно ориентироваться на значение порядка 5000:1, но для финального выбора важно учитывать освещенность и рабочую яркость. Точность цветопередачи важна для естественности лиц и корректности отображения фирменных цветов. Одна из ключевых определяющих ее характеристик — охват цветового пространства (чаще всего sRGB/Rec.709, реже DCI-P3). 100% покрытие Rec.709 — хороший результат для большинства сценариев. DCI-P3 изначально создавался для кинематографа, поэтому на 25% шире, но и достичь полного его охвата уже сложнее.
Когда экран попадает в кадр при видеосъемке, важно учитывать также частоту обновления светодиодов. Высокие значения 3840 Гц и 7680 Гц помогают сократить риск возникновения полос и неравномерности яркости, но не гарантируют их отсутствия, так как результат зависит также от выдержки, особенностей считывания матрицы камеры и согласования режимов работы камеры и экрана.
Рассмотрим подробнее конкретные продукты данного класса.
01 / 04
Unilumin UDC
Кабинетное решение для создания настенных экранов малой толщины.
| Технологии | Full Flip-Chip COB, EBL+ |
| Шаг пикселя | 0,9, 1,2, 1,5, 1,8 мм |
| Яркость | до 600 кд/м² |
| Типовое энергопотребление | 148 Вт/м² |
| Стоимость и контакты | Уточнить в AUVIX → |
Конструкция

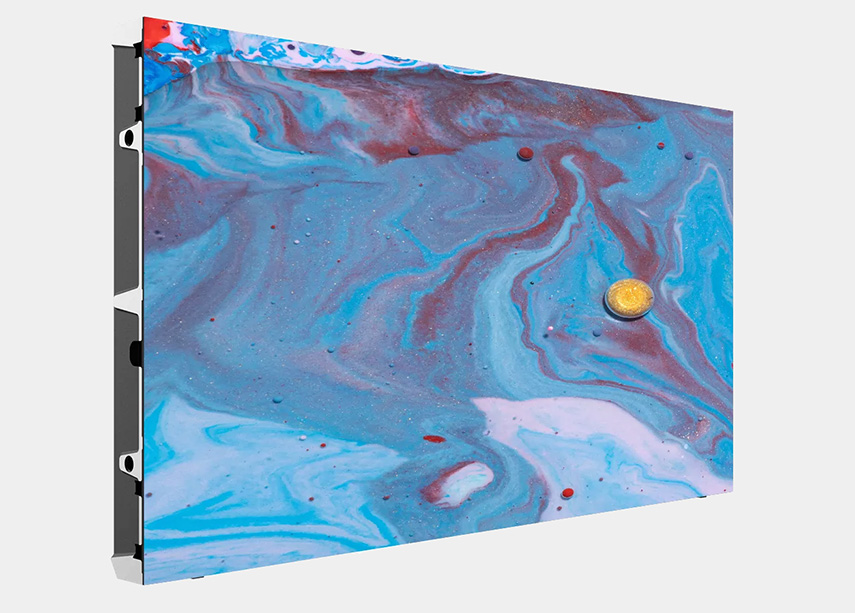

Светодиодные экраны UDC компании Unilumin имеют кабинетную конструкцию с интегрированными блоками питания, приемными картами и хаб-платами, что упрощает монтаж и сокращает количество внутренних соединений, делая их схожими с ЖК-панелями для видеостен. В основе моделей линейки лежит технология Full Flip-Chip COB, применение которой улучшает теплоотвод, обеспечивает высокую энергоэффективность и повышенную защиту поверхности. За счет этого температура перед экраном при работе на максимальной яркости (600 кд/м²) составляет всего около 40℃, а потребление энергии — около 346 Вт/м² при максимальной нагрузке или 148 Вт/м² при типовом режиме работы. Для устройств, эксплуатируемых в корпоративных помещениях по 8–12 и более часов в сутки это помогает снизить эксплуатационные расходы и нагрузку на систему электропитания.
В серию UDC входят четыре модели с разным шагом пикселя, позволяя подобрать наиболее подходящее разрешение под задачи проекта. UDC0.9 (шаг 0,9 мм) будет актуальна для требовательных к детализации контента инсталляций, где предполагается его просмотр с небольшого расстояния. UDC1.2 (шаг 1,2 мм) — это универсальное решение для большинства задач и основной для России складской продукт. UDC1.5 (шаг 1,5 мм) подойдет для средних и крупных экранов, UDC1.8 (шаг 1,8 мм) — для экранов широкой диагонали и большой дистанции просмотра. Версии с шагом до 1,5 мм поставляются в кабинетах формата 16:9 размером 600 × 337,5 мм. Модель с шагом 1,8 мм получила увеличенный кабинет (600 × 675 мм), благодаря чему из нее удобнее формировать видеостены больших диагоналей. Наличие у продуктов модульной калибровки, по заверению производителя, не требует дополнительной калибровки экрана в сборе на объекте.
Еще одно важное преимущество серии — наличие многослойной оптической обработки EBL+, которая обеспечивает глубокий черный цвет (черная область одного пикселя достигает 98%) и сокращает количество отражений, за счет чего вендору удалось увеличить контрастность до 10 000:1. Помимо этого, такое покрытие снижает появление заметных следов от прикосновений, а вкупе с COB гарантирует устойчивость к царапинам, небольшим ударам или влажности (кабинет соответствует классу IP50, а модули — IP54) и помогает уменьшить муар при видеосъемке, делая продукт подходящим для помещений, где проводятся сеансы видеоконференцсвязи и экран регулярно попадает в кадр. Этому же способствует и высокая частота обновления (3840 Гц). Углы обзора 160°/160° помогают избежать искажений при просмотре контента не только из центральной точки, но и с различных сторон. Точность цветопередачи призваны повысить 19-битная градация серого и поддержка HDR10.
Монтаж

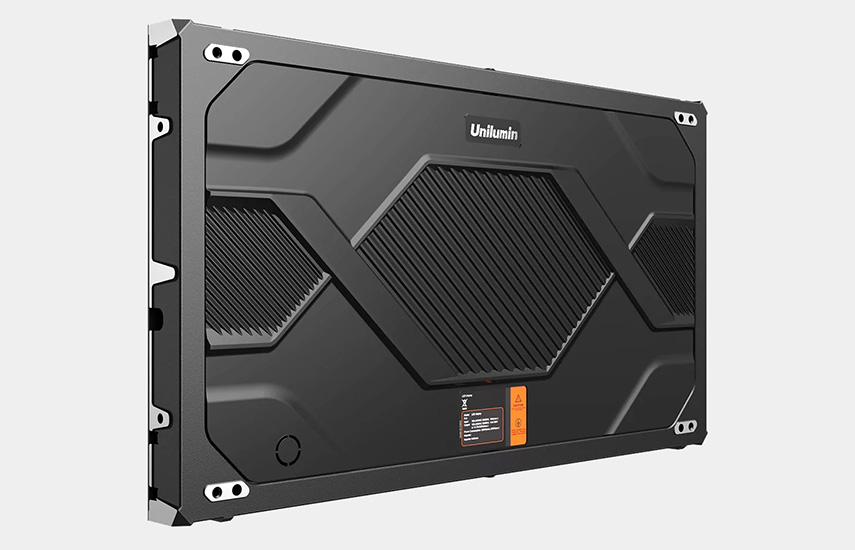

Кабинеты серии UDC выполнены из прочного литого алюминия и отличаются малой толщиной (39,75 мм) и весом около 4 кг (для стандартных кабинетов размером 600 × 337,5 мм). При помощи оригинальных настенных креплений бренда экран можно установить так, чтобы общая глубина от капитальной стены была 70 мм. Это особенно полезно в помещениях, где требуется сохранить полезное пространство и получить аккуратную интеграцию средства отображения в интерьер. Инсталляторам доступна механическая регулировка положения кабинетов (плоскостности в 4 направлениях и XYZ в 6 направлениях), что помогает добиться ровной поверхности. Переднее обслуживание не требует наличия за экраном сервисного прохода, поэтому его можно размещать вплотную к стене. Возможность калибровки на уровне отдельного модуля упрощает замену вышедших из строя компонентов.
Поставка и применение
UDC1.2 поставляется официальным дистрибьютором вендора, компанией AUVIX, на российском складе которой поддерживается запас порядка 100 м². Это позволяет в кратчайшие сроки реализовать срочный проект, без необходимости ожидания производства и международной доставки. Помимо самих кабинетов, заказчикам доступны типовые конфигурации, например, блоки по 4 × 4 кабинета, упрощающие подбор готовой конфигурации.
Локальную поддержку и обслуживание реализованной продукции обеспечивает официальный сервисный центр Unilumin в Москве. Его специалисты способны выполнить ремонт COB-модулей на месте, без их отправки на завод в Китай, что существенно сокращает время восстановления вышедшего из строя оборудования
Продукт будет актуален для оснащения переговорных и конференц-залов, корпоративных ситуационных центров, штаб-квартир и представительских зон, залов заседаний, помещений для ВКС и видеозаписи, презентационных пространств, а также образовательных помещений, диспетчерских и центров управления.
02 / 04
QLED TECH QCOB
Кабинетный экран малой толщины, интегрированный с системой управления.
| Технологии | COB, Common Cathode |
| Шаг пикселя | 0,78, 0,93, 1,25, 1,56, 1,86 мм |
| Яркость | до 1200 кд/м² |
| Типовое энергопотребление | 175–290 Вт/м² (в зависимости от модели и яркости) |
| Стоимость и контакты | Уточнить у производителя → |
Конструкция

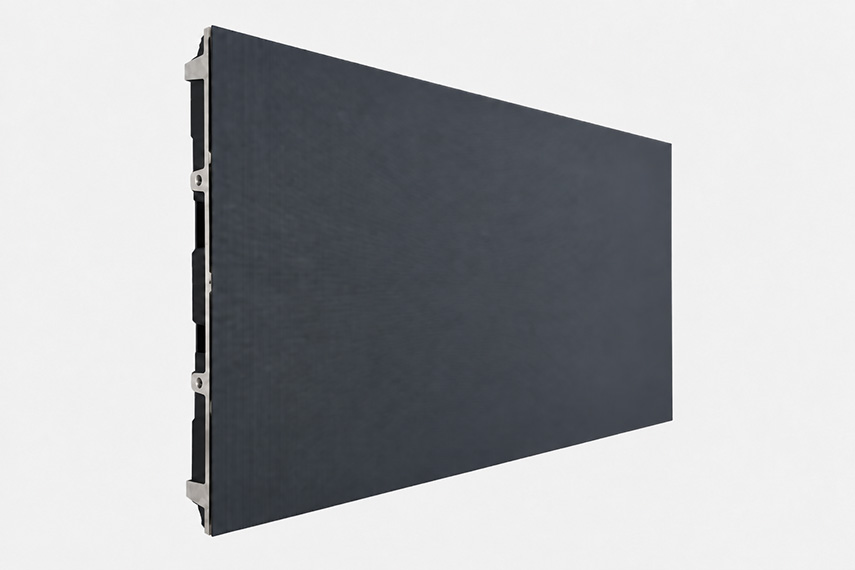

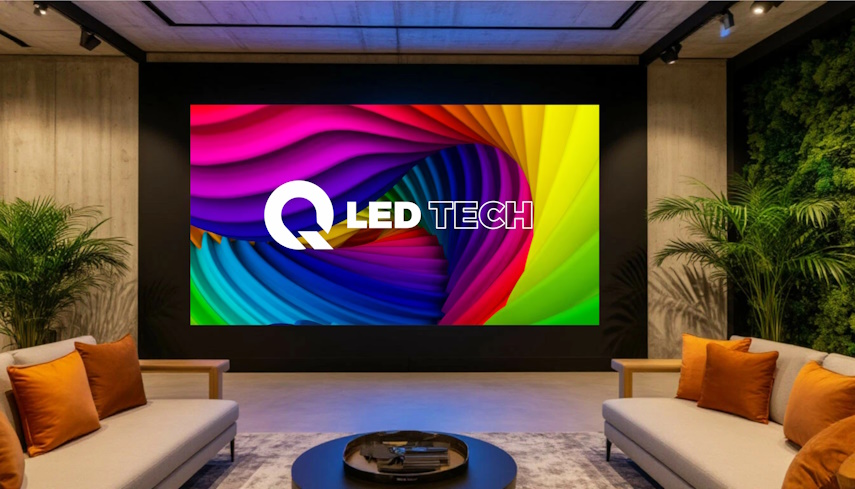

Флагманская серия кабинетных светодиодных экранов QCOB российского бренда QLED TECH построена на основе технологии COB, обеспечивающей матовую поверхность, надежную защиту от повреждений, глубокий черный цвет, контрастность 12 000:1 и широкие углы обзора ≥170°. Применение в конструкции технологии Common Cathode (общий катод) сокращает энергопотребление и тепловыделение. Благодаря этому во время эксплуатации устройство остается холодным, что особенно важно для небольших пространств. Среднее потребление энергии у продуктов серии находится на уровне 175 - 290 Вт/м², а максимальное не превышает 350 - 580 Вт/м² (зависит от модели и яркости). Высокая частота обновления (3840/7680 Гц) обеспечивает плавность отображения динамического контента и помогает предотвратить мерцание при съемке экрана на камеру во время гибридных форматов работы и сеансов видеоконференцсвязи. За точность передачи цветов отвечает 14-битная градация серого.
Широкий выбор шага пикселя (0,78, 0,93, 1,25, 1,56 или 1,86 мм) позволяет гибко проектировать конфигурацию под архитектуру конкретного помещения и формировать средства отображения с разрешением Full HD, 2K, 4K или 8K, а вариативность яркости от 600 до 1200 кд/м² (зависит от модели) допускает использование экран в помещениях с различным уровнем освещенности. Интеграция с контроллерами NovaStar серии TU (TU15/20/40 Pro), снабженными операционной системой Android и BYOD-возможностями, делает продукт похожим на решения «все в одном», позволяя при помощи штатного функционала осуществлять беспроводной вывод контента, управление через пульт ДУ или по LAN, а также встраивать систему в корпоративную ИТ-инфраструктуру, системы управления контентом и мультимедийными комплексами, не требуя для этого отдельной стойки с оборудованием для распределения сигналов.
Монтаж
Кабинетное исполнение со встроенными блоками питания, хаб-платами и приемными картами призвано упростить монтаж, сократив время установки. Вес кабинета в сборе при размере 600 × 337,5 мм составляет всего 3,53 кг (± 0,5 кг), что снижает нагрузку на стену. Толщина 33,45 мм и полный фронтальный доступ для обслуживания допускают размещение экрана в непосредственной близости от стены. Замена компонентов выполняется с лицевой стороны с помощью магнитного инструмента. Надежность конструкции обеспечивает исполнение кабинета из литого алюминия. Позиционирование и сборка выполняются с помощью стальных установочных штифтов и классического механического винтового соединения (М4/М5), которые не деформируются от нагрева, как пластиковые защелки-интерлоки. Такое подход позволяет добиться ровного светодиодного полотна с допуском менее 0,1 мм, при этом в течение эксплуатации этот показатель не меняется.
Поставка и применение
Бренд относит свой продукт к премиальному сегменту. Поставляется он напрямую с фабрики и имеет полную «белую» таможенную очистку с оформлением национальных сертификатов ТР ТС. Сама поставка доступна как через ООО «ЛЕД ТЕЧ» с НДС 22%, что подходит для крупных корпораций и тендеров, так и через ИП без НДС, что помогает небольшим интеграторам оптимизировать свой бюджет. Все решения отгружаются с ЗИП-комплектом (от 5% до 10%), позволяя в дальнейшем осуществлять обслуживание на объекте без необходимости докупки дополнительных компонентов. Срок службы светодиодов достигает к продукта ≥100 000 часов. Присутствуют сертификаты FCC, CE и RoHS. Инженерная гарантия QLED TECH составляет на экраны до 3 лет.
Модели с шагом пикселя от 0,78 до 1,25 мм подходят для оснащения ВИП-переговорных, диспетчерских, ситуационных центров и других помещений, где требуется демонстрировать схемы, графики и мелкий текст, которые зрители будут просматривать с небольшого расстояния. Версии с шагом 1,56 и 1,86 мм позиционируются, как решение для премиальных конференц-залов, конгресс-холлов, ТВ-студий и инсталляций в холлах крупных компаний.
03 / 04
AET DH15CF
Модульное решение для создания средств отображения сложной формы.
| Технологии | Full Flip-Chip COB |
| Шаг пикселя | 1,56 мм |
| Яркость | до 800 кд/м² |
| Типовое энергопотребление | 290 Вт/м² |
| Стоимость и контакты | Уточнить в Hi-Tech Media → |
Конструкция

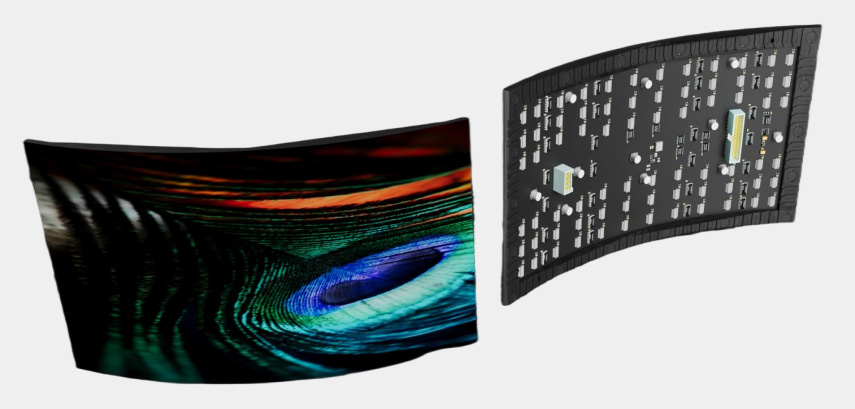

DH15CF — это новинка компании AET, российская презентация которой состоялась на прошедшей выставке Light + Audio Tec 2026. Серия DH Indoor уже не первый год выпускается вендором, но до недавнего времени в ней присутствовали только продукты на базе технологии SMD. Теперь же к ним добавилась и модель на основе Full Flip-Chip COB, причем не стандартной конструкции, а гибкой. Это позволяет строить экраны не только прямой, но и изогнутой, кольцевой или цилиндрической формы. Максимальный внутренний изгиб у светодиодных модулей способен достигать 34°, благодаря чему можно собирать круглые экраны диаметром от 1 метра.
В сочетании с высокой защитой, характерной для COB, такое исполнение делает продукт интересным вариантом для реализации креативных инсталляций в общественных зонах корпоративных пространств, где требуется произвести впечатление на посетителей. Класс устойчивости лицевой поверхности к пыли и влаге здесь уже достаточно высокий для продуктов, предусматривающих установку внутри помещений — IP65. Модульная конструкция, в отличие от кабинетной, дает больше свободы в подборе средства отображения под заданные размеры и форму, но для него необходимо проектирование металлоконструкции, питания и системы управления.
Естественно, DH15CF может быть использован и для построения плоских экранов в помещениях, где проводятся презентации или видеоконференции. Размеры модулей 300 × 168,75 мм точно подходят для формирования средств отображения со стандартным соотношением сторон 16:9. Сами модули отличаются малой толщиной (13,9 мм) и весом (около 211 грамм). Шаг пикселя 1,56 мм дает возможность получить разрешение вплоть до 8K, но более практичным будет создание экранов с разрешением 4K или Full HD, так как с ростом разрешения будет увеличиваться и его размер, а также требования к системе управления.
Яркости 600 кд/м² (максимальная до 800 кд/м²) будет вполне достаточно для большинства сценариев эксплуатации. Управление светодиодами по схеме общий анод с постоянным током обеспечивает стабильную яркость и цветопередачу (равномерность не менее 99,5%), защиту компонентов от перегрузки и эффективный отвод тепла, помогающий достичь низкого тепловыделения. Дополняют список характеристик контрастность 5000:1, 16-битная глубина обработки цветов, широкие углы обзора (165° х 165°) и частота обновления 3840 Гц, подходящую для съемки экрана на камеру. Среднее энергопотребление у продукта — 290 Вт/м².
Монтаж
Установка модулей производится на заранее проектируемую и подготавливаемую несущую конструкцию. Помимо этого, производитель допускает использование индивидуально разработанных кабинетов для плоских и изогнутых экранов. Объединяемые в них модули калибруются на заводе, что помогает избежать заметных перепадов яркости и цвета. Стыковка между собой кабинетов позволяет упростить процесс инсталлирования и сократить время реализации проекта. Для управления контентом на экране требуется специализированная адаптерная плата с интерфейсами HUB320F (подключение до 8 модулей) и приемная карта NovaStar MRV532. Для получения равномерного изображения предусмотрена возможность индивидуальной коррекции яркости и цвета. Диагностика работоспособности устройства может выполняться через систему управления.
Поставка и применение
Поставку AET DH15CF на российский рынок осуществляет дистрибьютор Hi-Tech Media. Модель относится к среднему ценовому сегменту. Заявленный производителем срок службы составляет не менее 80 000 часов.

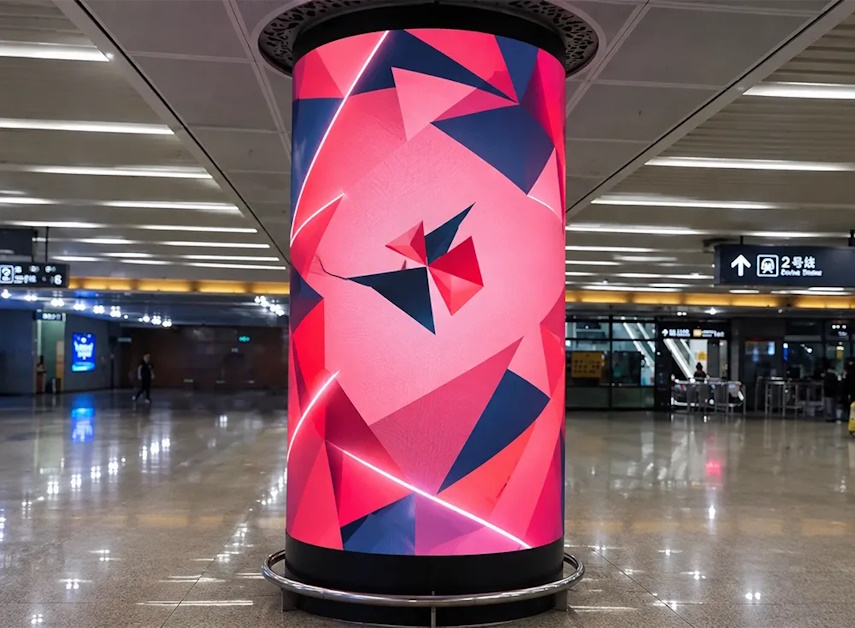

Модель подходит для создания средств отображения сложной формы, органичной интеграции экранов в стены и мебель, дополнения архитектуры помещения колоннами, радиусными видеостенами и дизайнерскими элементами, а также реализации выставочных стендов, интерактивных экспозиций и брендированных интерьерных дисплеев. Их можно устанавливать в корпоративных приемных и холлах, конференц-залах, шоу-румах и демонстрационных зонах, телевизионных, презентационных и стриминговых студиях, центрах управления и ситуационных комнатах.
04 / 04

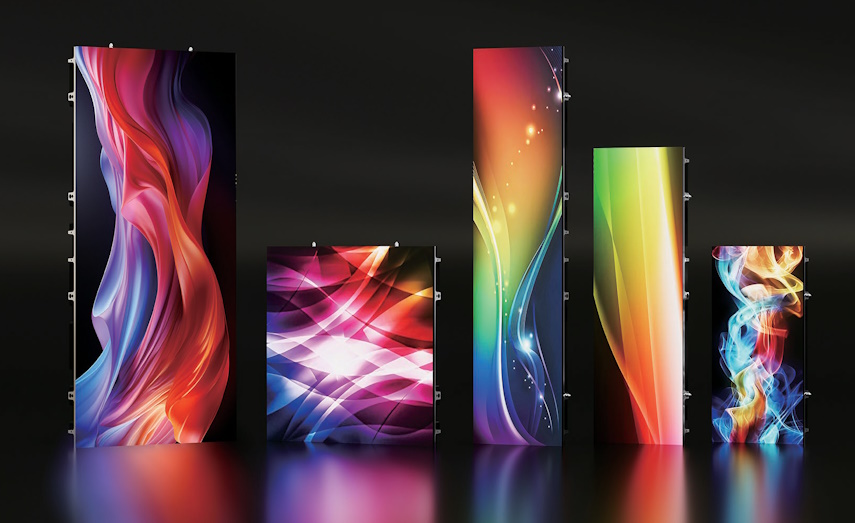

Leyard CDI
Универсальная платформа для создания плоских, изогнутых и угловых экранов.
| Технологии | SMD, COB, GOB (опция), LeadGreen |
| Шаг пикселя | 1,2, 1,5, 1,9, 2,5, 2,6, 2,9, 3,9 мм |
| Яркость | до 3000 кд/м² |
| Типовое энергопотребление | 130–140 Вт/м² (для моделей стандартной яркости) |
| Стоимость и контакты | Уточнить у производителя → |
Конструкция

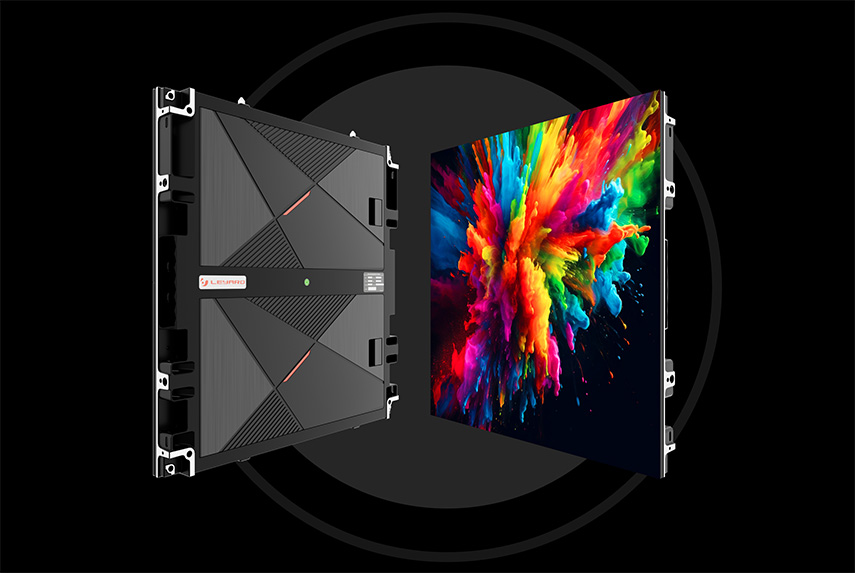

Серия CDI представляет собой универсальную платформу для формирования светодиодных экранов разнообразных, в том числе нестандартных конфигураций, неправильной формы и геометрии. В ее состав входят кабинеты пяти размеров (500x250, 500x500, 750x250, 1000x250, 1000х500 мм), допускающие свободную стыковку между собой с любой стороны и поддерживающие установку со смещением или поворотом корпуса (на 90° по часовой стрелке) и светодиодных модулей (на 90° против часовой стрелки).
Помимо этого, доступны кабинеты для соединение под прямым углом (L-форма), которые позволяют осуществлять кубическое сращивание, чтобы, например, обшить колонну, обеспечив возможность просмотра с четырех сторон, а также изогнутые кабинеты и кабинеты с гибкими модулями для создания плавных переходов, изгибов или закруглений и с вариативным радиусом для формирования вогнутых и выпуклых поверхностей. Чтобы сформировать полный цилиндр с минимальным диаметром 318,47 мм, будет достаточно всего четырех кабинетов. Есть в серии даже готовый комплект «все в одном» CDI Conference Suite с интегрированными микрофонами, динамиками и BYOD-системой, а также двусторонние экраны CDD.
Возможность свободной стыковки позволяет наращивать средство отображения по мере роста инсталляции, а единый модуль и интерфейс на всю линейку — точечно заменить часть конфигурации на более яркую версию без перемонтажа конструкции. Опционально производитель предлагает дублирование блока питания и приемной платы. Кабинеты серии выполнены из алюминиевого сплава, изогнутые — из листового металла. Светодиодные панели могут быть изготовлены как на базе технологии SMD, так и COB (зависит от модели). Вариативность шага пикселя (1,2, 1,5, 1,9, 2,5, 2,6, 2,9 и 3,9 мм) позволяет гибко подобрать разрешение под задачу проекта.
Если требуется дополнительная защита, скажем, для размещения экрана в пространствах с большой проходимостью людей, модули могут поставляться со специальным покрытием (клеевая герметизация компонентов по технологии GOB), предохраняющим от пыли и влаги, а также улучшим качество изображения за счет уменьшения муара. Яркость у продуктов составляет 600-800 кд/м². Доступны также модели с повышенной до 3000 кд/м² яркостью (с любым шагом пикселя серии). Контрастность у первых из них находится на уровне 4000:1, у вторых — 5000:1. Довершает список характеристик частота обновления 3840 или 7680 Гц (зависит от модели), углы обзора 160° х 140° и 14-битная градация серого. Типовое энергопотребление у моделей стандартной яркости 130-140 Вт/м2, максимальное — 390-420 Вт/м2. Сократить его призвана технология LeadGreen (переход в режим ожидания при отсутствии сигнала).
Монтаж
Экран поставляется готовым к установке комплектом и допускает различные способы крепления, обеспечивая гибкость монтажа. За счет тонкой, легкой и хорошо сбалансированной конструкции доступен вертикальный подвес без дополнительных конструктивов. Поддерживается также потолочное крепление, размещение на напольной раме и настенная установка, в том числе с боковыми декоративными накладками. Все межкабинетные соединения аккуратно скрыты. Комплектные соединительные пластины позволяют выполнять фронтальный и тыловой монтаж и дальнейшее обслуживание, не докупая отдельно крепеж. Наличие заводской калибровки, по информации производителя, не требует дополнительной настройки на объекте. Управление экраном осуществляется с помощью процессоров Colorlight и NovaStar.
Поставка и применение
Серия CDI отличается доступной ценой и высокой надежностью, о которой говорит длительный ресурс работы светодиодных модулей (100 000 часов), использование в конструкции качественных блоков питания профильного производителя Megmeet и полный комплект международных сертификатов. Российское представительство компании Leyard обеспечивает техническую поддержку на всех этапах проекта и ремонт на уровне отдельного компонента (модуль, блок питания, плата), без необходимости замены всего вышедшего из строя кабинета.
Сферы применения у линейки весьма широки. С ее помощью можно реализовать практически любую конфигурацию: от узкой информационной панели до крупной архитектурной инсталляции на всю стену холла. Это может быть оснащение конференц-залов, трансформируемых помещений, входных зон и ресепшн офисных комплексов, в том числе с высоким уровнем освещенности, создание мобильных решений и креативных дисплейных элементов, эффектно дополняющих интерьер бизнес-центров.
Выводы
Технические характеристики рассмотренных продуктов находятся на достаточном для корпоративных инсталляций уровне. Все экраны подходят для съемки на камеру, но возможности, цена и задачи, которые и их помощью можно решать, несколько отличаются.
Unilumin UDC представляет собой практичное решение для большинства помещений, которое позволяет создавать плоские настенные экраны малой толщины, органично вписывающиеся в интерьер. Высокая контрастность, оптическая обработка EBL+, 19-битная градация серого и поддержка HDR10 помогают повысить качество изображения, вариативность шага пикселя — подобрать подходящее разрешение под выделенный размер, а наличие складских запасов модели UDC1.2 — быстро реализовать срочный проект.
QLED TECH QCOB предлагает максимальные среди всех рассмотренных моделей контрастность, углы обзора и минимальный шаг пикселя, благодаря чему при одинаковых габаритах экрана можно получить самое высокое разрешение, а следовательно и минимальную дистанцию просмотра. Интеграция с контроллером не требует для запуска инсталляции проектирования отдельной системы управления экраном, а в качестве бонуса предоставляет встроенную BYOD-систему. Возможность выбора модели с повышенной яркостью делает решение более универсальным, когда речь заходит про сильно освещенные помещения. Из других характеристик внимания заслуживают малый вес и толщина. К преимуществам продукта стоит отнести и возможность поставки как с НДС, так и без, но его ценовое позиционирование делает экран подходящим не для каждого проекта.
AET DH15CF, являясь модульным, а не кабинетным решением, обеспечивает максимальную вариативность при выборе формы и размера средства отображения, но требует отдельного проектирования несущей конструкции, питания и системы управления. С его помощью можно строить плоские экраны, но в полной мере потенциал продукта раскрывается при создании экранов нестандартного форм-фактора. Дополняют все это самая высокая защита светодиодного полотна, возможность заказа кабинетного исполнения и средняя цена.
Leyard CDI — это наиболее универсальное решение, предлагающее вариативность шага пикселя, светодиодной технологии и даже кабинетов, которые могут отличаться между собой размером, наличием скосов и изгибов для построения экранов произвольной формы и габаритов. Добавляет универсальности и заявленный производителем широкий выбор способов монтажа. Отдельного внимания заслуживают наибольшая среди всех продуктов яркость, функция перехода в режим ожидания, наличие таких опций, как покрытие GOB и возможность резервирования питания с сигналом и, конечно же, доступная стоимость.
