Бренд LD Systems известен на российском рынке в первую очередь благодаря своим мобильным системам, пользующимся стабильно высоким спросом, но ими ассортимент производителя не ограничивается. В последнее время он сфокусировался на развитии весьма перспективного инсталляционного сегмента, значительно расширив ассортимент громкоговорителей и усилителей. О последнем пополнении продуктового портфеля рассказывает Максим Аджигитов, старший бренд-менеджер направления проаудио в ГК DIGIS.
О компании
LD Systems входит в огромный европейский холдинг Adam Hall Group со штаб-квартирой в городе Ной-Анспах, Германия. За более чем 45-летнюю историю Adam Hall проделал громадный путь от небольшого производства фурнитуры для флайт кейсов до внушительной группы компаний со множеством брендов. LD Systems лишь один из них, причем практически самый молодой, тем не менее на сегодняшний день он успел зарекомендовать себя на мировом рынке, как производитель качественных мобильных систем и аудиооборудования для проведения мероприятий. Так что, под этим названием сосредоточено все, что касается профессионального звука.
В тяжелый период пандемии и постлокдауна, когда многие сокращают производство, штат сотрудников и пытаются как-то оптимизировать свой бизнес, Adam Hall показывает рост как в цифрах, так и в продуктах. В 2020 году оборот холдинга составил свыше €90 млн и он постоянно поддерживает на своем гигантском европейском складе около 97% номенклатуры из 5100 позиций товара.
Линейка инсталляционного аудиооборудования LD Systems включает все, что необходимо для проектов любого масштаба, начиная от небольших локальных инсталляций в условной переговорной или небольшом ресторане и заканчивая масштабными многозонными системами. Рассмотрим основные входящие в нее продукты, появившиеся на российском рынке в этом году.
Звуковые колонны MAUI i1

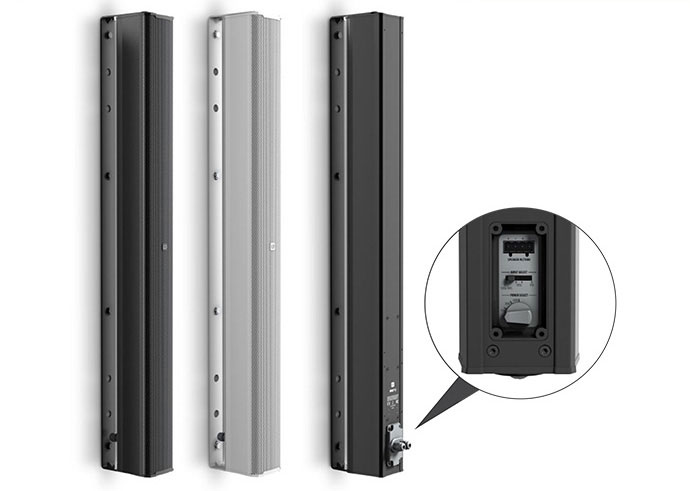

MAUI i1 – это активная колонная система звукоусиления, частично относящаяся к хорошо известной и на российском рынке серии MAUI, которая теперь представлена в инсталляционном виде. Она доступна в черном или белом цвете и способна работать как в трансформаторных системах 70 и 100 В, для чего предусмотрен встроенный трансформатор с отводами, так и в системах с низкоомным подключением.
Система имеет двухполосную конфигурацию с классическим для колонного типа громкоговорителей расположением излучателей в ряд и включает девять 3-дюймовых среднечастотников и два дюймовых драйвера, нагруженных на два волновода. Измерения, сделанные в лабораторных условиях, подтверждают то, что верхний предел рабочего частотного диапазона у MAUI i1 находится на уровне 20 кГц, в то время, как стандартные колонны не способны обеспечить более 10 - 12 кГц. Новинки обладают диаграммой направленности от 15° до 30° по вертикали и около 120° по горизонтали, которая сужается к высоким частотам и вновь расширяется в зоне активности волноводов с драйверами. Эта колонна сделана на тех же компонентах, что и другие системы серии MAUI. Поскольку Adam Hall является европейским дистрибьютором многих известных компаний-производителей излучателей, то при разработке продуктов его команда получает в свое распоряжение большой набор инструментов и обширные возможности кастомизации под собственные задачи.
В MAUI i1 установлены практически те же самые волноводы, за исключением небольшого изменения формы расположения и угла между ними, что и в системе MAUI 44G2, что делает характеристики звучания систем практически идентичными. Колонна способна развивать 110 дБ SPL реально измеренного звукового давления в частотном диапазоне от 200 Гц до 20 кГц, что на реальном сигнале более чем достаточно для большинства приложений.
Стандартами IC не регламентируется необходимость измерения звукового давления, поэтому многие производители в характеристиках указывают расчетные уровни, достичь которых на практике без линейных искажений невозможно или крайне трудно. То есть, развить подобный уровень мы сможем, но результат не будет соответствовать ожиданиям качества. Немцы, будучи основными разработчиками стандартов по акустике и научных трудов, связанных с электроакустическими и акустическими измерениями, подобные замеры проводят, в частности по стандарту EIA-426B, где тестовый сигнал максимально приближен к музыкальному сигналу с кросс-фактором 12 dB и имеет ограничение по уровню нелинейных искажений не более 10%. Заявленное LD Systems пиковое значение 122 dB – это то давление, при котором система работает хорошо, не превышая допустимое соотношение сигнал/шум и передавая звук так, как и предполагается разработчиками.
MAUI i1 представляет собой влагозащищенную всепогодную систему, которую можно использовать при любых условиях осадков, солнца и в регионах со сверхнизкими температурами. Она имеет рейтинг защиты IP 65 и испытана по стандарту MIL-STD-810. Это самый жесткий стандарт для проверки армейского оборудования в США, по которому тестируют и акустические системы, но он регламентирует тесты лишь до минус 20°C. Ниже измерения не проводятся. Тем не менее, системы, прошедшие этот тест, отлично работают и при более низких температурах.
Громкоговорители DQOR

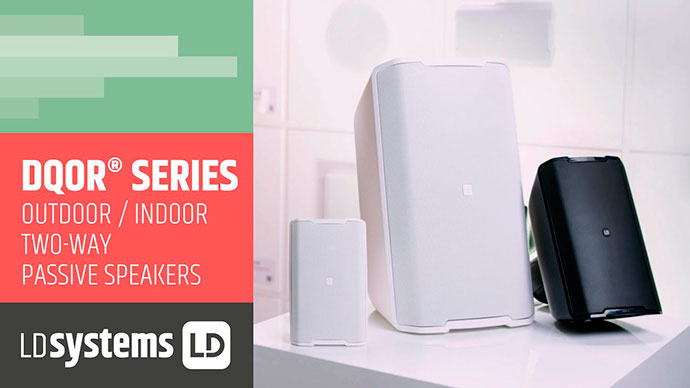

В серию DQOR входят двухполосные 100-вольтовые акустические системы, выполненные в оригинальном пластиковом корпусе и снабженные кастомными излучателями. Модельный ряд включает три громкоговорителя с 3, 5 или 8-дюймовыми низко-среднечастотными излучателями и твитером диаметром 1 дюйм. Они имеют уникальную систему монтажа с беспроводным подключением к точке монтажа. В комплекте предусмотрена площадка, которая крепится на стену, к ней подводится акустический кабель и замыкается на контактном блоке. Я считаю, что удобство и скорость установки – сопоставимая по важности с качеством звучания и надежностью характеристика, что особенно очевидно на больших объектах с десятками или сотнями систем, требующих для инсталляции огромного количества времени и ресурсов. Монтажная система, созданная специалистами LD Systems, помогает их существенно сэкономить.

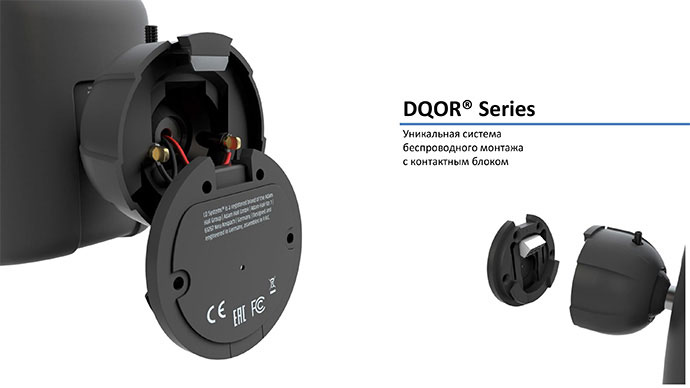

Кроме того, подобные громкоговорители можно легко демонтировать при уличном использовании, скажем, снять в несезон зимой с летней веранды ресторана, закрыть всепогодные контактные блоки опциональными заглушками и убрать куда-нибудь на хранение, а затем в сезон, практически не потратив ни времени, ни сил, смонтировать их обратно. Крепеж является поворотным в двух осях. До 45° в каждую сторону система поворачивается по горизонтали и до 27,5° – по вертикали. При углах раскрытия 120° х 80° она позволяет покрыть в любом направлении необходимым уровнем давления всю зону.
Модели доступны в двух версиях: с низкоомным подключением (8 Ом) и универсальная (16 Ом или 70-100 В), а также с черным или белым цветом корпуса. Влагозащищенное всепогодное исполнение с рейтингом IP-55 допускает уличное применение. Между собой модели отличаются только диаметром низкочастотного излучателя и мощностью. У 3-дюймовой она составляет 30 Вт, у 5-дюймовой – 70 Вт и у 8-дюймовой – выдающиеся 120 Вт.
Микшеры-усилители IMA

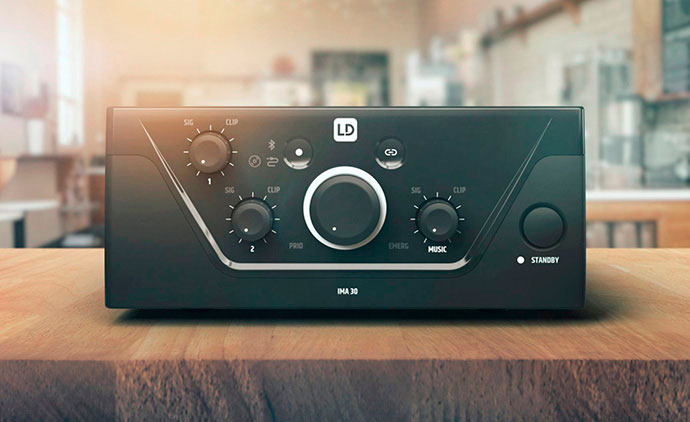

Инсталляционный микшер-усилитель серии IMA (Installation Mixer Amplifier) – это то, чего нам так сильно не хватало. Вкупе с акустическими системами это устройство способно решать все задачи по звукоусилению на малых и средних объектах. Серия объединяет две модели: IMA 30 с мощностью 35 Вт на одну зону и IMA 60 с мощностью 65 Вт на зону. На борту есть интерфейс Bluetooth, управляемый с лицевой панели, микрофонные и линейные входы для музыкального сопровождения и входы для системы пожарного оповещения.
Почему производитель не выпускает усилители большей, чем 65 Вт мощности? Как правило, в приложениях фонового озвучивания при уровне шума на объекте в районе 75-80 дБ каждому потолочному или настенному громкоговорителю со 100-вольтовым подключением достаточно 5 - 8 Вт. Нетрудно посчитать, что на один 60-ваттный усилитель 5-ваттных систем можно повесить целых 12 штук, поэтому больший запас мощности будет просто избыточен.

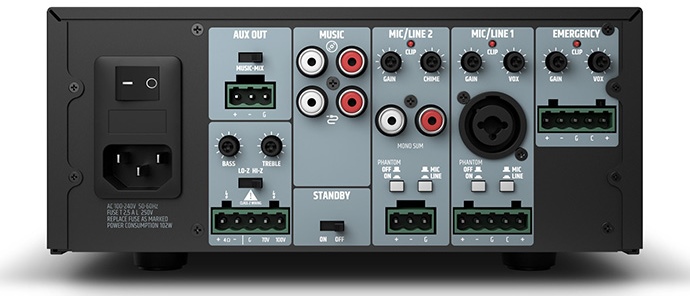

На задней панели устройства предусмотрены несколько входов с разным приоритетом. Высший у входа для системы СОУЭ, притом, как для сухого контакта, так и для объявлений из централизованной системы управления эвакуацией. Более низкий уровень приоритета у микрофонного/линейного входа для пейджингового микрофона с подводом для кнопки, которая запускает перед объявлением звуковой сигнал. Следом идет еще один вход для микрофона, например, расположенного в другой зоне, и два входа для музыкального источника.
Выходов два: для подключения акустических систем с простым темброблоком, включающим два регулятора полочных фильтров высоких и низких частот, и AUX-выход, позволяющий каскадировать микшеры-усилители между собой в пределах одной или нескольких зон либо передавать сигнал на обычные усилители без микшеров, таким образом, с одного устройства также управляя несколькими зонами и распределением контента на них.
Инсталляционные усилители IPA

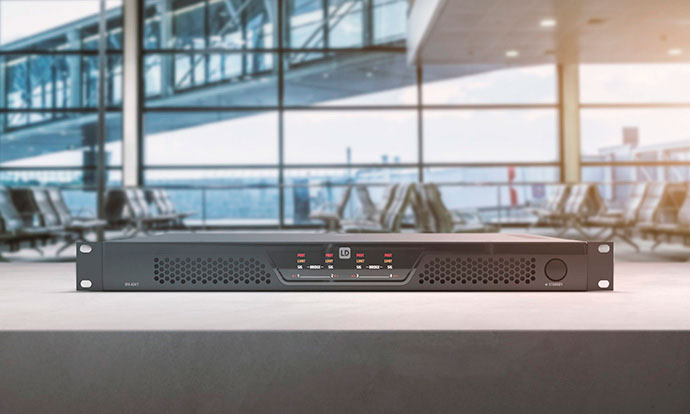

Инсталляционные усилители серии IPA (Installation Power Amplifier) мы можем каскадировать и использовать вместе с микшером-усилителем IMA 30 или IMA 60. Серия включает четырехканальные модели IPA 412T мощностью 4 х 120 Вт и IPA 424T мощностью 4 х 240 Вт. Они способны работать при нагрузке от 4 до 16 Ом в низкоомном подключении и переключаться в 70- или 100-вольтовые режимы.
В усилители встроен процессор, для управления которым потребуется опциональная карта. Сами по себе устройства поставляется без расширения. Если нужен сетевой доступ к встроенному DSP, то можно установить карту с Ethernet, если необходимо также передавать сигналы по Dante, то есть карта Ethernet + Dante. На больших объектах очень удобно объединять усилители в сеть и управлять ими централизованно, что в случае с IPA легко реализуемо.
На задней панели предусмотрены четыре входа с независимой регулировкой уровня каждого из каналов и переключателями режимов Mono/Bridge, четыре выхода для громкоговорителей, выходы GPIO и шина для подключения внешних контроллеров. Сами контроллеры пока не поступили в продажу, но спустя некоторое время будут доступны.
DSP-процессоры Zone X

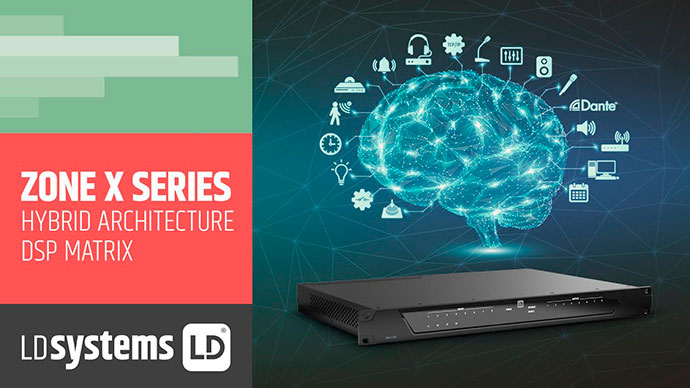

Продукты серии Zone X имеют гибридную архитектуру, реализованы в аккуратном корпусе высотой 1U и доступны в двух вариантах исполнения: с Dante-интерфейсом (64 х 64) или без него. Всем хорошо известны устройства с открытой архитектурой, в которых можно самостоятельно выбирать любые модули обработки и пути маршрутизации сигналов, и процессоры с фиксированной архитектурой, предлагающие готовый набор инструментов. LD Systems объединили оба этих подхода, сделав гибрид.
На практике это выглядит как набор теплейтов для разных задач. Выбрав наиболее подходящий, пользователь загружает его в Zone X и получает готовую для работы конфигурацию. Не нужно тратить время на набор модулей и назначение маршрутизаций, но при этом редактирование блоков и изменение их положения при такой архитектуре также не доступно. Можно лишь выбирать из нескольких предварительно настроенных сценариев.
С одной стороны, это ограничивает возможности по управлению и, если у нужно озвучить огромный объект или реализовать суперкастомную конфигурацию, то темплейтов будет недостаточно, но с другой – для большинства задач, с которыми интеграторы сталкиваются в повседневной работе, используются похожие конфигурации, повторяющиеся от объекта к объекту. Таким образом, гибридная архитектура позволяет избежать для начала работы с DSP многоуровневых сертификационных тренингов. Имея приложение и процессор Zone X, можно за короткий срок самостоятельно запустить систему, не прибегая к просмотру многочасовых видеоуроков или помощи инженеров вендера/дистрибьютора. Процессор сделан, чтобы выполнять широкий круг задач, встречающихся в реальной практике, и быть максимально удобным для инсталляторов и конечных пользователей. Если темплейтов недостаточно, и для реализации задача требуется создание кастомной конфигурации, то вместе с отделом исследований и разработок Adam Hall мы можем по запросу реализовать архитектуру специально под объект.
Zone X сделаны на базе аппаратной части Xilica и процессора Analog Devices SHARC DSP, которые можно встретить во множестве схожих устройств. Из портов предусмотрены 12 балансных входов, 8 аналоговых выходов и 8 х 8 GPIO (8 входов общего назначения и 8 выходов), конфигурируемые под задачу. Все на разъемах «евроблок». Плюс к этому есть порт Remote для будущих контроллеров и порт Ethernet. В версии с Dante-картой дополнительно присутствуют порты Primary и Secondary для подключения к сети Dante.
Производитель не первый год развивает линейку инсталляционного звука, поэтому, помимо новинок этого года, в ней есть продукты, которые уже успели отлично зарекомендовать себя на практике. Это потолочные громкоговорители, настенные громкоговорители и так далее. Отдельного внимания среди них заслуживают SAT G2 и CURV 500.
Громкоговорители SAT G2

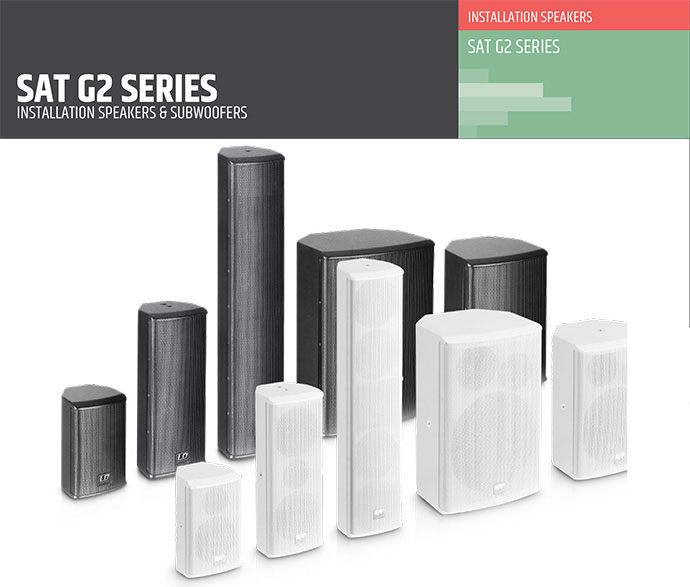

Cерия SAT G2 объединяет маленькие низкоомные сателлиты с настенным крепежом, в том числе колонного типа, которые отличаются от других продуктов тем, что выполнены в корпусе из МДФ и используют кастомные излучатели. За счет этого системы фонового звука получаются, условно, приближенного к мониторному качества. Громкоговорители доступны в пассивном или активном исполнении. Последний вариант в России очень востребован в сфере образования, в частности, при оснащении школьных классов. Можно выбрать черный или белый цвет корпуса. В комплекте идет кронштейн. Системы SAT G2 могут применяться как самостоятельно, так и в качестве дополнения к интерактивной панели со встроенной аудиосистемой или любому другому источнику звукового сигнала.
Линейные массивы CURV 500

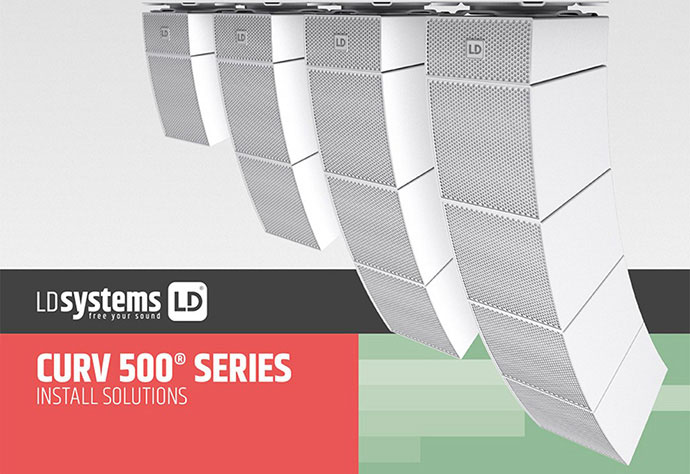

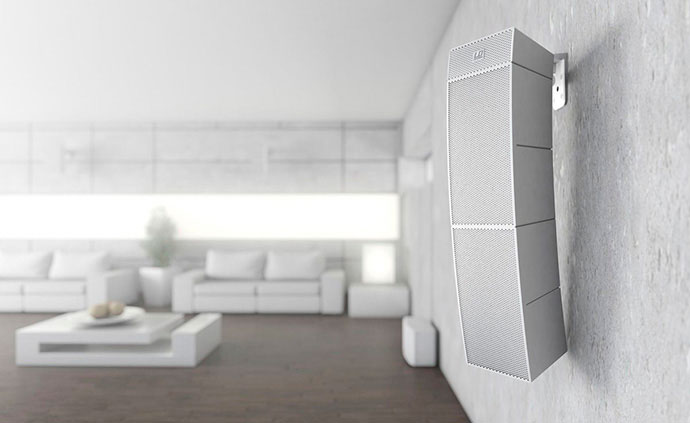

Модульные линейные массивы CURV 500 строятся из двухполосных элементов с 4-дюймовым среднечастотником и тремя твиттерами, расположенными в ряд. Система прекрасно смотрится в любых интерьерах и доступна в разных цветах, что сделало ее очень популярной среди заказчиков. Как правило, клиенты, которые с какой-то периодичностью открывают новые объекты, например, сетевые рестораны, один раз услышав серию CURV 500 в работе, в дальнейшем запрашивают для их оснащения только ее.
До определенного момента эти массивы были уникальны, но рынок не стоит на месте, и сегодня подобные системы есть также у ряда других производителей. Тем не менее, ряд характеристик делает ее конкурентоспособной и по сей день. Это алюминиевый корпус, беспроводная система подключения сателлитов на рельсах и возможность объединения в одном кластере до шести элементов. Таким образом, из всего лишь двух моделей элемента CURV 500 можно составлять совершенно разные по уровню звукового давления и направленности кластеры. Скажем, один из них работает на ближнюю зону, а второй, расположенный в другом конце помещения и направленный более узко, работает на дальнюю зону.
Менять эти комбинации прямо в процессе эксплуатации позволяет система беспроводного подключения элементов. Простым нажатием кнопки можно снять или обратно надеть дополнительные модули на адаптер, тем самым в реальном времени изменив направленность системы. Массивы красятся на заводе под необходимый цвет, но это, разумеется, увеличивает срок поставки. Подвод кабеля осуществляется с использованием адаптера SLA (Smart Link Adapter), выпускаемого в низкоомном или 70/100-вольтовом варианте.
Помимо элементов, в пределах серии доступны компактные родные сабвуферы CURV 500 iSUB (в черном или белом цвете) с 10-дюймовыми излучателями и четырехканальный усилитель iAMP мощностью 4 х 240 Ватт (2, 7/4 Ом). При подключении сабвуфера он способен обеспечить 120 Вт на канал при 8 Ом или 60 Вт при 16 Ом, что зависит от количества элементов в массиве. Усилитель управляется по USB и содержит пресеты для всех моделей CURV 500.
Он может работать как в низкоомном режиме, выступая, например, в качестве усилителя на две зоны фонового озвучивания с двумя кластерами и сабвуфером на каждую из зон, так и в 70-вольтовом режиме, где в мостовом подключении iAMP способен обслуживать длинную линию, к которой можно подключить какое-то количество массивов со SmartLink адаптерами на 100 В, а на оставшиеся два канала в низкоомном режиме подключить сабвуфер.
Основные рынки, на которых инсталляционная линейка LD Systems наиболее востребована, это гостеприимство и ритейл. Среди них оснащение ресторанов – это та часть бизнеса, которая в ближайшее время обеспечит максимальный прирост количества новых проектов. Чтобы иметь на руках несколько вариантов коммерческого предложения по фоновому озвучиванию для заказчика с разными бюджетами, мы можем начать с топовой в формате инсталляционного звука серии CURV 500 и плавно опускаться по цене, если это необходимо, до наиболее доступной серии CONTRACTOR. Системы CURV 500 отлично подходят и для речевого озвучивания.
Для нашей инженерной команды, работающей с инсталляционными системами, крайне важно, чтобы продукты, с которыми мы имеем дело, сопровождались файлами в формате JLL. Мы можем использовать их для акустических расчетов, создавая карты покрытия. Они являются удобным инструментом продаж и предоставляются клиентам вместе с коммерческим предложением. Adam Hall размещает такие файлы в свободном доступе. Более того, они совместимы не только с полноценной платной версией EASE 4, но и с бесплатными программными пакетами EASE Focus и EASE Address.
Все есть в DIGIS
На российском рынке дистрибьютором LD Systems и Adam Hall является ГК DIGIS. Мы можем поставлять системы звукоусиления полностью «под ключ», включая кабельную продукцию Adam Hall, кронштейны и стойки Gravity и так далее. Это позволяет под практически монобрендовым решением обеспечивать проекты всеми компонентами, в том числе расходными материалами.
Мы всегда готовы помочь партнерам с подготовкой подобных материалов и в рамках пресейла можем, если это необходимо, бесплатно сопровождать картами покрытия любые проекты. Также наша команда обладает компетенциями, соответствующими сертификатами и лицензионным софтом для полноценного электроакустического расчета и всего сопровождения больших сложных инсталляций.

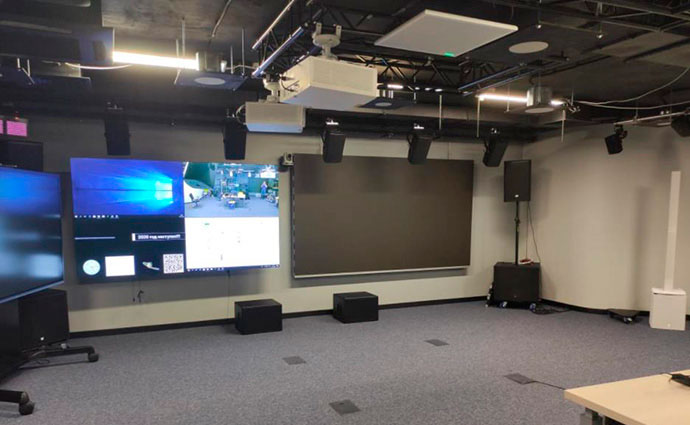

Познакомиться вживую с AV-оборудованием, в том числе звуковым, все желающие могут в нашем московском шоуруме. В нем представлено, как минимум, по одной модели каждой серии и можно брать продукты на тестирование. Для инсталляционной линейки LD Systems в DIGIS действует расширенная складская программа, поэтому всегда поддерживается достаточный запас для оснащения средних и малых объектов.
В ближайшем будущем мы ожидаем еще более глобального расширения инсталляционного ассортимента производителя новыми перспективными продуктами.
