Топология, инфраструктура и проблема задержек
Главная задача на этапе пресейла — отсечь маркетинговые заявления производителей и выбрать архитектуру, которая будет безотказно работать в конкретных условиях объекта. На сегодняшний день выбор топологии (классическая матричная коммутация или AVoIP-система) зачастую продиктован не инженерией, а трендами. Если абстрагироваться от брендов и маркетинга, сравнение этих подходов сводится к жесткой математике: пропускной способности, задержкам, требованиям к кабельной инфраструктуре и ИТ-безопасности.
О ключевых с точки зрения инженерного подхода факторах, влияющих на правильный выбор топологии рассказывает Дмитрий Семенов, старший пресейл-инженер по ВКС и мультимедиа.
Оценка топологии и масштабируемости

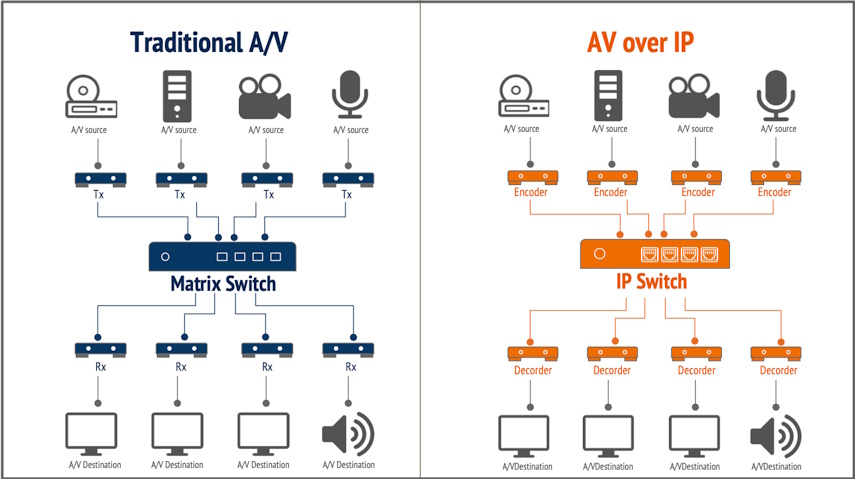

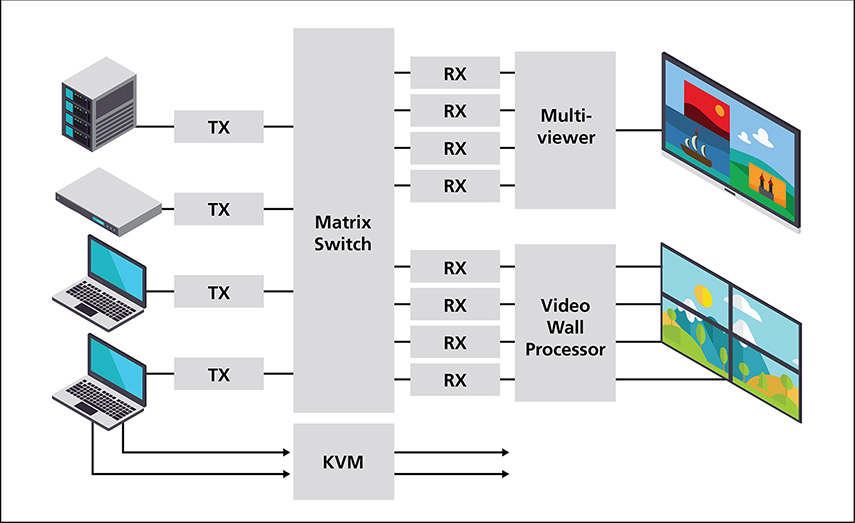

Матричная коммутация представляет собой классическую топологию «звезда». Это централизованная точка отказа, жестко ограниченная портами шасси (например, 16x16, 32x32). Масштабирование за пределы купленного шасси влечет за собой необходимость каскадирования, что неизбежно ведет к усложнению логики управления и геометрическому удорожанию системы. Однако кабельный журнал в этом случае максимально прозрачен: от каждого источника и к каждому приемнику идет выделенная линия (витая пара для HDBaseT или оптика). Тракт изолирован и предсказуем.

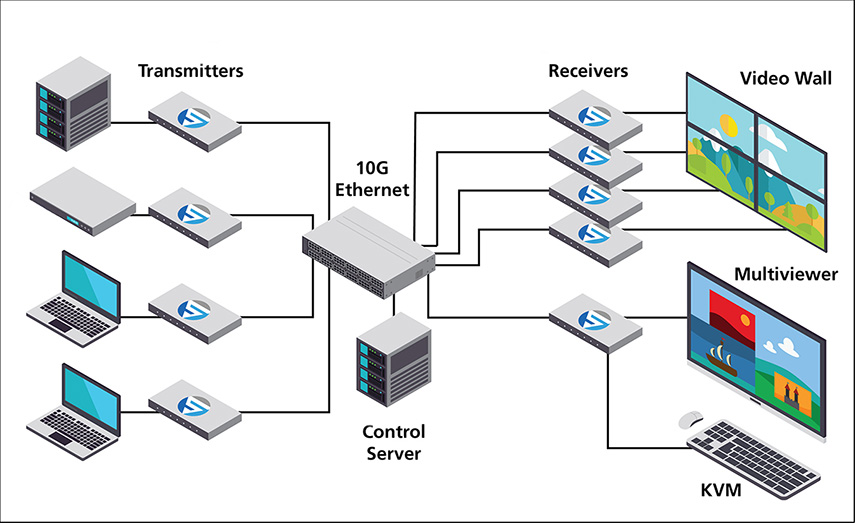

Системы AVoIP предлагают распределенную архитектуру. Привязки к портам конкретного шасси нет. Расширение системы сводится к установке дополнительного энкодера/декодера и наличию свободного порта на сетевом коммутаторе. Гибкость максимальна, но физическая кабельная трасса полностью переходит в зону ответственности ИТ-инфраструктуры. И именно здесь возникает большинство проблем при реализации.
Сетевая инфраструктура как главное «узкое место»
Фундаментальная ошибка при проектировании AVoIP-систем — расчет на использование существующей корпоративной сети заказчика без предварительного аудита. Передача мультикаст-трафика с битрейтом около 1 Гбит/с (для алгоритмов компрессии JPEG2000, VC-2) или 10 Гбит/с (для передачи без сжатия) на каждый активный порт требует развертывания выделенной физической сети или, как минимум, жестко изолированного VLAN с настроенной приоритизацией (QoS).
Требования к активному сетевому оборудованию становятся критичными параметрами пресейла:
- Обязательная поддержка IGMP Snooping v2/v3 и IGMP Querier для управления лавинообразным мультикаст-трафиком. Без корректной настройки Querier коммутатор перейдет в режим широковещательной рассылки (broadcast), что «положит» сеть.
- Неблокируемая матрица коммутации коммутатора. Суммарная пропускная способность свитча должна превышать максимальный объем трафика от всех энкодеров одновременно.
- Поддержка протокола PTP (Precision Time Protocol) для синхронизации фреймов — критическое условие для сборки видеостен без эффекта «разрыва» кадров.
- Расчет бюджета PoE/PoE+, если оконечные устройства получают питание по витой паре. Нагрузка на блоки питания коммутаторов в системах AVoIP статична и высока.
В случаях, когда служба информационной безопасности заказчика регламентирует жесткие ограничения на использование стороннего мультикаста, или ИТ-отдел отказывается выделять коммутаторы требуемого класса (Enterprise/Data Center), классическая матрица остается единственно возможным и технически безопасным решением.
Задержки сигнала и алгоритмы компрессии
Рекламные материалы часто декларируют «нулевую задержку» для AVoIP-систем. На практике в IP-сетях нулевой задержки не существует.
- Аппаратная матрица: задержка передачи измеряется микросекундами (на уровне нескольких строк пикселей). Видеосигнал передается без сжатия (uncompressed 4:4:4). Эта архитектура обязательна для медицинских систем, точного KVM-управления и ситуационных центров реального времени.
- AVoIP 1G: использует алгоритмы внутрикадровой компрессии. Задержка энкодинга/декодинга составляет в среднем от 1 до 3 кадров (16–50 мс). Для презентационных залов и фонового вещания это незаметно. Однако компрессия может давать артефакты при трансляции сложных статических изображений (например, CAD-чертежей с тонкими линиями шириной в 1 пиксель), вызывая потерю цветовой субдискретизации (снижение до 4:2:2 или 4:2:0).
- AVoIP 10G: передача без сжатия (или с использованием математически прозрачного сжатия без потерь при превышении полосы). Задержка сопоставима с матричными решениями (доли миллисекунды). Главный недостаток — требования к прокладке экранированной витой пары категории 6a/7 или оптики, а также высокая стоимость 10G-коммутаторов, что радикально увеличивает затраты проекта.
Информационная безопасность, KVM-маршрутизация и сетевое аудио
Информационная безопасность и изоляция контента
Диалог со службой ИБ заказчика — один из самых сложных этапов защиты проекта. В этом контексте классическая матрица и AVoIP-система требуют принципиально разных подходов к обоснованию.
Матричная коммутация по своей физике реализует концепцию аппаратного зазора. АВ-тракт физически изолирован от корпоративной сети передачи данных. Единственная точка соприкосновения — порт управления, легко выводимый в отдельный изолированный VLAN. Защита контента ограничивается протоколом HDCP, ключи которого обрабатываются непосредственно платами ввода-вывода. Для объектов с жесткими регламентами ИБ это зачастую единственный проходной вариант без необходимости длительных согласований.
AVoIP-система превращает каждый источник и дисплей в полноценный сетевой узел. Видеопоток становится IP-трафиком, который потенциально можно перехватить или подменить. Инженерная защита AVoIP-инфраструктуры требует обязательного внедрения ИТ-стандартов:
- Обязательное шифрование полезной нагрузки: использование стандартов AES-128 или AES-256 для защиты медиапотока от перехвата внутри сети.
- Контроль доступа к сети: поддержка конечными устройствами стандарта 802.1X для аутентификации на портах коммутатора. При отключении энкодера и попытке подключения стороннего ноутбука порт должен автоматически блокироваться.
- Управление ключами HDCP в распределенной среде, что требует безупречной работы протокола IGMP, чтобы мультикаст-группы не рассыпались при переключении источников.
Развязка USB/KVM и свобода маршрутизации периферии
В современных мультимедийных проектах задача распределения USB-периферии (PTZ-камеры, спикерфоны, интерактивные панели) зачастую сложнее, чем коммутация видео.
Традиционные матричные системы работают с USB по остаточному принципу. Как правило, это жесткая привязка «точка-точка» (удлинение поверх HDBaseT) или использование отдельных аппаратных USB-матриц, что удваивает количество кабельных трасс, точек отказа и усложняет логику управления. Независимая маршрутизация (когда видео с рабочего места идет на основной дисплей, а управление перебрасывается на другой узел) в матричной топологии реализуется крайне громоздко.
AVoIP-система кардинально меняет архитектуру работы с KVM. Поскольку все устройства находятся в единой пакетной среде, аудио, видео, управление и данные USB становятся независимыми потоками. Инженер получает возможность собирать логические связи программно. Например, можно динамически переключать USB-камеру, подключенную к декодеру у дисплея, между аппаратным кодеком ВКС в стойке и гостевым ноутбуком на столе делегата, просто меняя подписку на USB-поток в системе управления. И все это без использования физических коммутаторов.
Сетевое аудио: Dante как стандарт де-факто
Интеграция звука — еще одна плоскость архитектурных различий. В матричном шасси эмбеддирование и деэмбеддирование аудио требует соответствующих плат и выливается в пучок аналоговых трасс, идущих от видеоматрицы к аудиоплатформе.
Большинство современных конечных AVoIP-устройств корпоративного класса нативно выступают в роли мостов Dante. Это означает, что аудиопоток от HDMI-источника извлекается энкодером и отправляется в сеть напрямую. Цифровой аудиопроцессор с картой Dante забирает этот поток из сети без лишних преобразований. Инженерные преимущества этой топологии:
- Отказ от аналоговой «лапши» в коммутационном шкафу.

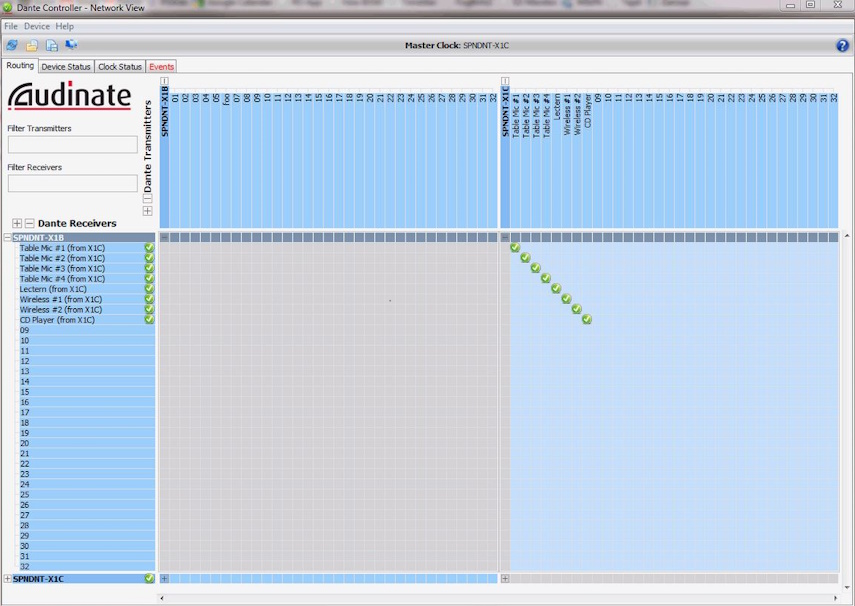

- Гибкая программная маршрутизация (любой микрофон к любому каналу усиления) через Dante Controller.
- Полное отсутствие проблем с земляными петлями и наводками, характерными для длинных аналоговых аудиолиний.
Управление, пусконаладка и совокупная стоимость владения
Логика управления и мониторинга (API и интеграция)
С точки зрения программиста системы управления, матрица и AVoIP представляют собой принципиально разные объекты.
Матричный коммутатор — это единое устройство с одним IP-адресом или портом управления. Логика программирования линейна: отправляется команда маршрутизации входа на выход, опрашивается статус портов. Диагностика сводится к проверке наличия синхронизации (линк) на конкретном физическом интерфейсе.
Система AVoIP состоит из десятков или сотен независимых узлов. Для управления такой средой производители предлагают аппаратные или программные контроллеры (менеджеры системы). Система управления общается именно с этим контроллером по API, а не с каждым энкодером по отдельности. Сложность мониторинга здесь выходит за рамки AV-оборудования.
Инженеру эксплуатации необходимо отслеживать не только статус конечного узла, но и состояние сетевой инфраструктуры: загрузку процессора коммутатора, статус протокола IGMP, бюджет PoE. Падение одного свитча в топологии может привести к отказу целого сегмента системы, что требует внедрения полноценных ИТ-инструментов мониторинга (например, по протоколу SNMP).
Пусконаладка и ремонтопригодность
Классическая матрица на физическом уровне функционирует по принципу «включил и работает». Основные риски при пусконаладке связаны с качеством кабельных трасс (особенно при заделке витой пары для HDBaseT) и согласованием разрешений (EDID). Однако ремонтопригодность централизованной системы низкая. Выход из строя платы ввода-вывода или, что хуже, шасси целиком, останавливает работу всего зала. Замена требует демонтажа и перекоммутации.
Система AVoIP требует высокой квалификации на этапе настройки сети, но выигрывает в эксплуатации. Процесс замены вышедшего из строя декодера за дисплеем занимает несколько минут: достаточно подключить новое устройство к патч-корду и назначить ему нужный ID в веб-интерфейсе контроллера. Никаких перебоев в работе остальной системы не происходит.
Экономика проекта: капитальные затраты, эксплуатация и масштабируемость
Грамотный пресейл всегда опирается на расчет совокупной стоимости владения на горизонте хотя бы 3-5 лет.
Матричная топология характеризуется высоким порогом входа. Первоначальные капитальные вложения в оборудование (приобретение самого шасси, плат управления и карт расширения) сильно бьют по бюджету уже на старте. Масштабирование такой системы жестко ограничено физикой. Если порты на шасси 16x16 закончились, добавление 17-го источника потребует либо покупки нового дорогостоящего шасси, либо каскадирования, что зачастую экономически нецелесообразно. При этом эксплуатационные расходы минимальны — система статична, работает по принципу «настроил и забыл» и не требует регулярного технического обслуживания.
AVoIP-система предлагает линейное масштабирование и более мягкий старт. Заказчик платит ровно за то количество точек, которое ему нужно закрыть здесь и сейчас. Добавление нового рабочего места в будущем потребует покупки всего одного энкодера и наличия свободного порта на свитче. Однако в расчете стоимости системы AV over IP часто скрыта подводная мина: необходимость глубокой модернизации ИТ-инфраструктуры.
Стоимость стека сетевых коммутаторов Enterprise-класса с неблокируемой матрицей и серьезным бюджетом по PoE может составлять до 30-40% от сметы всей АВ-системы. Кроме того, затраты на эксплуатацию и поддержку в системах AVoIP объективно выше: для обслуживания и устранения неполадок такой среды требуется не только АВ-инженер, но и квалифицированный сетевой администратор, чье время стоит дорого.
Резюме
Выбор между матрицей и AVoIP не должен опираться на тренды. Матрица остается эталоном для изолированных, высоконадежных систем фиксированного масштаба. AVoIP — безальтернативный инструмент для распределенных объектов с постоянной потребностью в изменениях маршрутизации и гибким подходом к инфраструктуре.
