Исходные данные
Macclesfield Town F.C., являющийся одним из старейших профессиональных футбольных клубов Англии, произвел обновление своего одноименного спортивного комплекс, расположенного в Макклсфилде, Великобритания. На нем находятся всепогодное поле с трибунами, молодежная футбольная академия, административные здания, тренажерные залы и большой спортивный бар. Для проектирования и технического оснащения объекта руководство клуба привлекло AV-интегратора Lux Integrate.
Реализация проекта

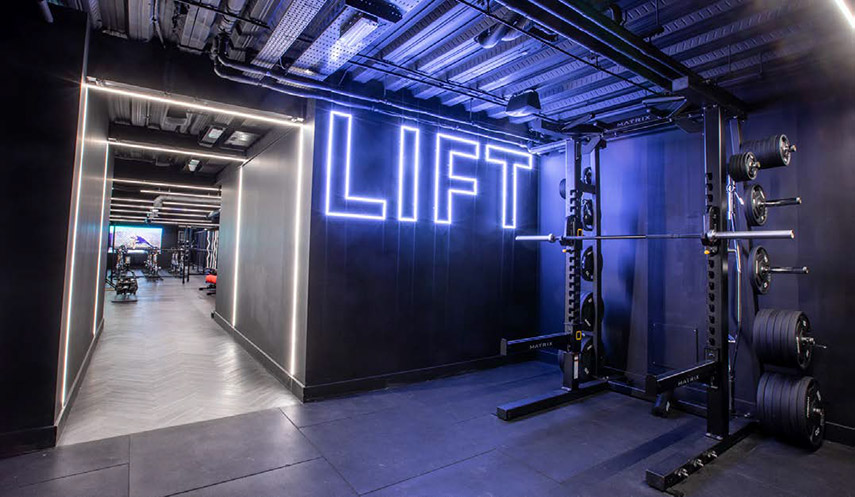

Основные работы по установке систем звукоусиления и видеоотображения были проведены в спортивных залах, спортбаре и общественных зонах. Зал Stealth Gym получил видеостену в конфигурации 2 х 2, сформированную из четырех 55-дюймовых ЖК-панелей Dahua DAH-LS550UCM, и семь подвесных громкоговорителей Sonance PS-P83T.

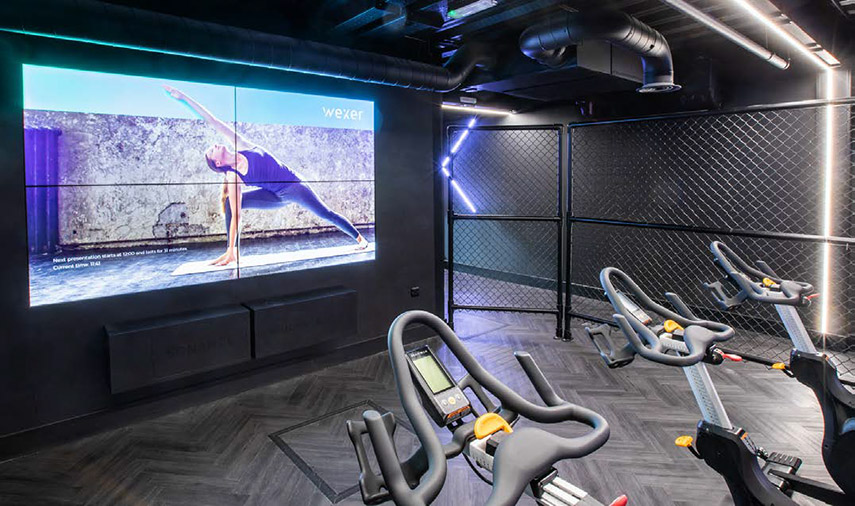

В зале с велотренажерами интегратор установил еще одну видеостену из четырех DAH-LS550UCM, четыре акустические системы PS-S83T, незаметно расположенные между потолочными трубами системы вентиляции, и два сабвуфера PS-S210SUBT, которые разместили под экраном.

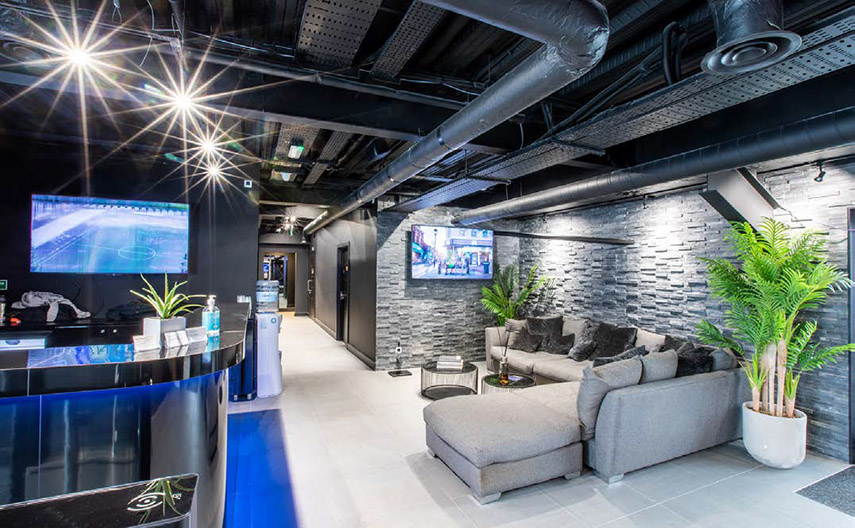

Во входной зоне, зоне взвешивания и зале с боксерскими рингами для построения системы звукоусиления были задействованы 22 корпусных громкоговорителя PS-S63T, в комнате отдыха – 12 встраиваемых потолочных громкоговорителей PS-C43RT, а на уличной площадке для встречи гостей – комплект всепогодных громкоговорителей Sonance Landscape Series.

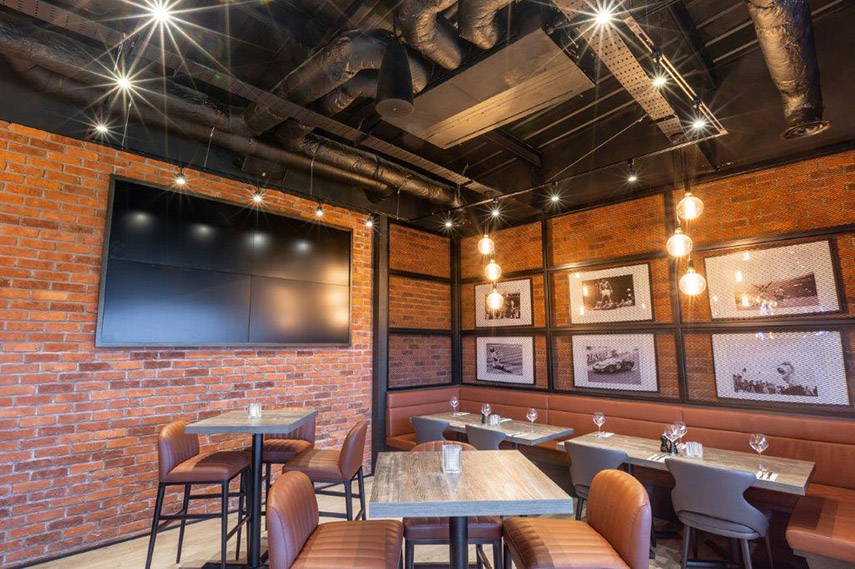

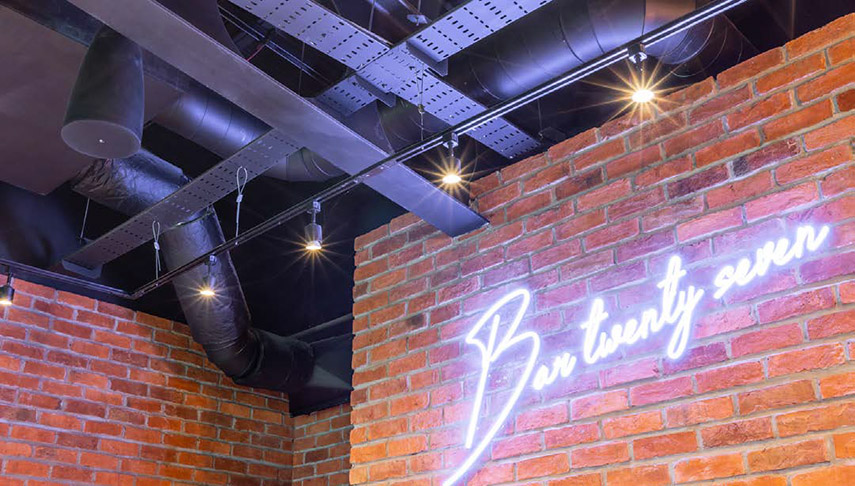

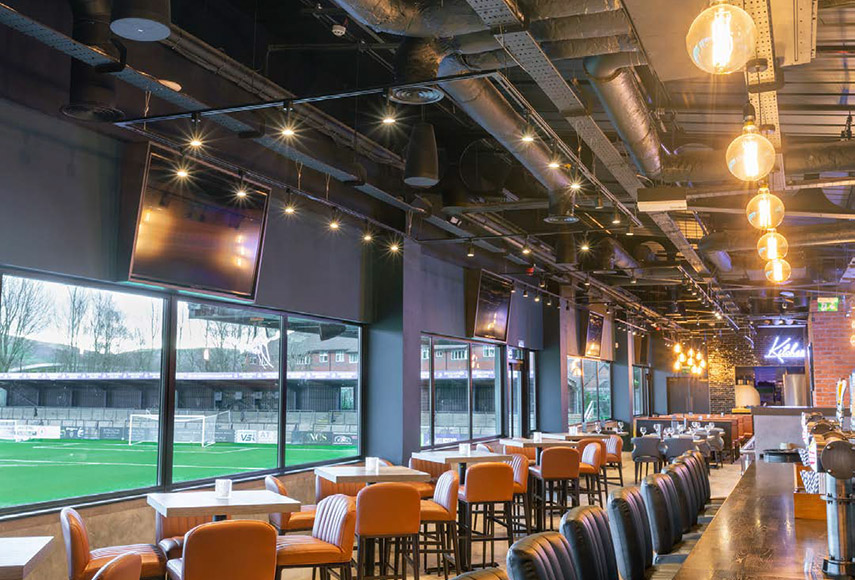

В спортбаре Twenty-Seven площадью 20 x 10 метров для удобства просмотра соревнований развернули две видеостены в конфигурации 2 х 2, состоящие из четырех ЖК-панелей DAH-LS550UCM. Для проигрывания фоновой музыки между экранами были размещены десять подвесных акустических систем PS-P63T. Дополнительно к ним интегратор инсталлировал четыре двухполосных громкоговорителя Yamaha IF-2205. Их основная задача – точное воспроизведение голоса комментатора во время соревнований, для которых характерен повышенный уровень шума в помещении. Для озвучивания VIP-бара площадью 15 x 8 метров было применено 15 встраиваемых потолочных громкоговорителей Sonance PS-C63RT.
Все громкоговорители в различных помещениях кабелем SCP CAT 6A подключены к 100-вольтовым линиям восьмиканальных усилителей Yamaha XMV. Роль центрального элемента системы звукоусиления выполняет матричный процессор Yamaha Commercial MTX-5D, с помощью которого организовано восемь независимых зон озвучивания. От него по Dante сигналы распределяются на усилители.
Для локального управления уровнями громкости и выбора источников звука на объекте предусмотрено семь настенных панелей Yamaha DCP4V4SEU. Централизованное распределение видеосигналов на все средства отображения комплекса осуществляется через AV-over-IP систему из 30 кодеров/энкодеров Wyrestorm NetworkHD 400 Series, способную выводить на экраны как прямую трансляцию с поля во время матчей, так и спортивные программы, поступающие с цифровых ТВ-каналов Sky и Freeview.
