Ситуационный центр для компании ООО “Спецтрансстрой»

Исходные данные

Компания IP Video Systems выполнила работы по созданию ситуационного центра на 30 человек для мониторинга информации, локальных совещаний и видеоконференций в ведущей в России организации по созданию железнодорожной инфраструктуры - ООО “Спецтрансстрой». В ее составе более 20 компаний проектируют и строят железные и автомобильные дороги, тоннели, объекты промышленного и гражданского назначения на территории всей России. ГК Спецтрансстрой располагает собственными мощностями по производству железобетонных изделий и металлоконструкций. Основным партнером в реализации проектов компании является ОАО «РЖД».

Создание ситуационного центра в главном офисе ГК в Москве обусловлено широкой географией реализуемых проектов и необходимостью координации и оперативного принятия решений, так как компания реализует строительные проекты в различных регионах России.

Реализация проекта

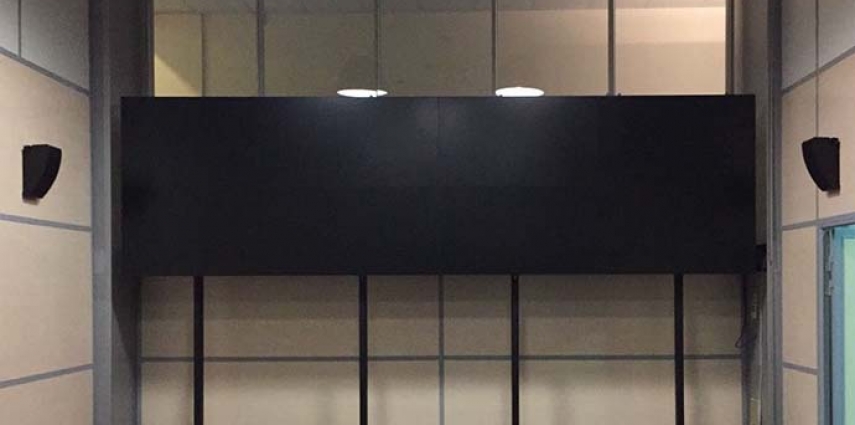

Работы выполнялись в офисном помещении после чистовой отделки. Основными элементами технического оснащения являлись системы визуализации - видеостена для интерактивного отображения информации, в том числе от множества источников сигнала, и индивидуальные мониторы. Специфика заключалась в том, что в комнате находилась так называемая фальшстена с оконными проемами в коридор, и из-за особенностей планировки монтаж видеостены был возможен только на специальный напольный кронштейн.

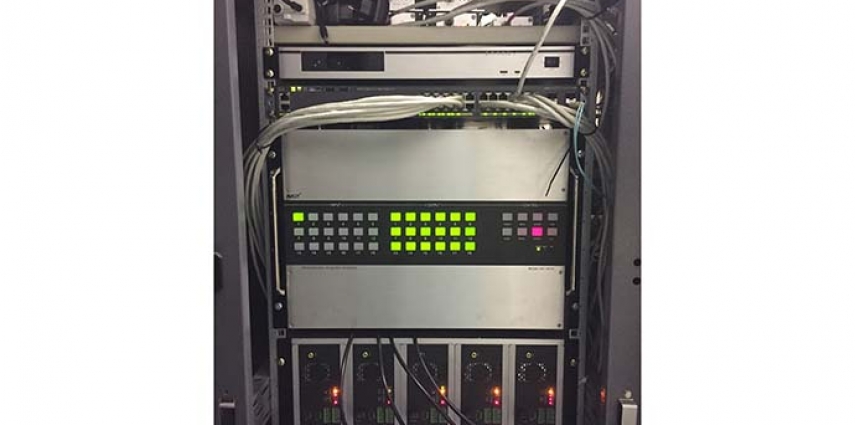

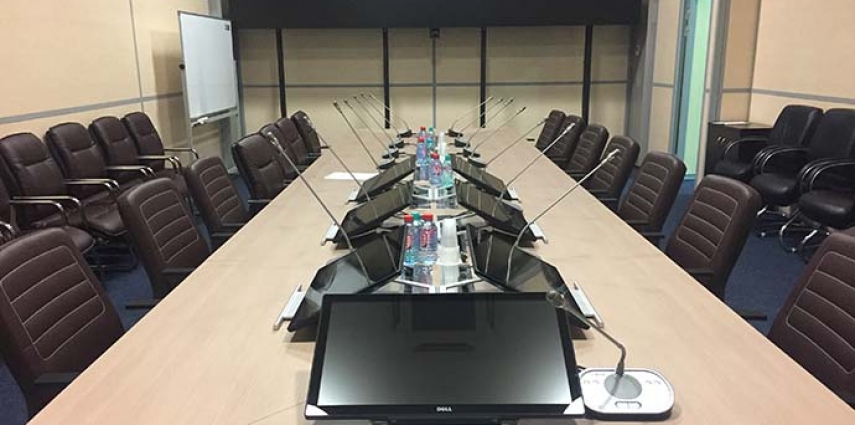

Главная особенность проекта - гибридная система видеокоммутации: из модульного матричного бесподрывного масштабирующего коммутатора и IP узлов для формирования изображения видеостены. Помимо этого, был выполнен монтаж настенной акустической системы со скрытыми в стеновых панелях коммуникациями. Также устанавливались PTZ-камера, индивидуальные мониторы и микрофонные пульты конгресс-систем. Отдельно было оборудовано рабочее место оператора с двумя мониторами и планшетом iPad для управления всеми системами помещения. Работы над проектом включали предпроектное обследование, подбор решения, поставку оборудования, монтаж, пусконаладочные работы, а также консультации и обучение персонала.

Список использованного оборудования:

• ЖК панель для видеостен Prestel VWP-55S3
• Контроллер управления узлами Prestel VWC-IP
• Узел ввода/вывода HDMI Prestel VWC-IPIOH
• Видеокамера Prestel HD-PTZ5S
• Шасси установки узлов ввода/вывода Prestel VWC-IPMK
• Модульный масштабирующий матричный коммутатор 18x18 с набором интерфейсных плат AVCiT AVC-HD1818 KIT
• Комплект приемник-передатчик по витой паре сигнала HDMI AVCiT AVC-HDMI-CAT/TR
• Рекордер с комплектом Blackmagic HYPERDECK STUDIO PRO 2
• HDD 480Гб для HYPERDECK STUDIO PRO 2 INTEL DC S3520 SSDSC2BB480G701
• Кодек видеоконференцсвязи Sony PCS-XG100S/9B
• Контроллер управления Crestron PRO3
• Планшет управления с докстанцией и набором ПО Apple iPad + Doc + SW
• Дискуссионный пульт Bosch DCN-DISD-D
• Микрофоны Bosch DCN-MICL
• Матричный микшер 8х8 Prestel AM 0808CN
• Документ-камера Prestel DC-822
• Коммутатор с функцией PoE на 24 порта TP-LINK
