Исходные данные
Крупному российскому теплоэнергетическому холдингу после переезда в новое здание срочно требовалось оснащение мулььимедийным оборудованием конференц-зала уровня А+. Основная сложность: ремонт уже завершен, монтажные возможности ограничены, а качественная видеосвязь с филиалами и партнерами – не просто желание, а производственная необходимость. Для решения этой задачи был привлечен интегратор IP Video Systems.
Реализация проекта
В рамках проведенных работ была выполнена комплексная интеграция 12 взаимосвязанных систем, спроектированных с учетом всех ограничений и требований к надежности и функциональности.

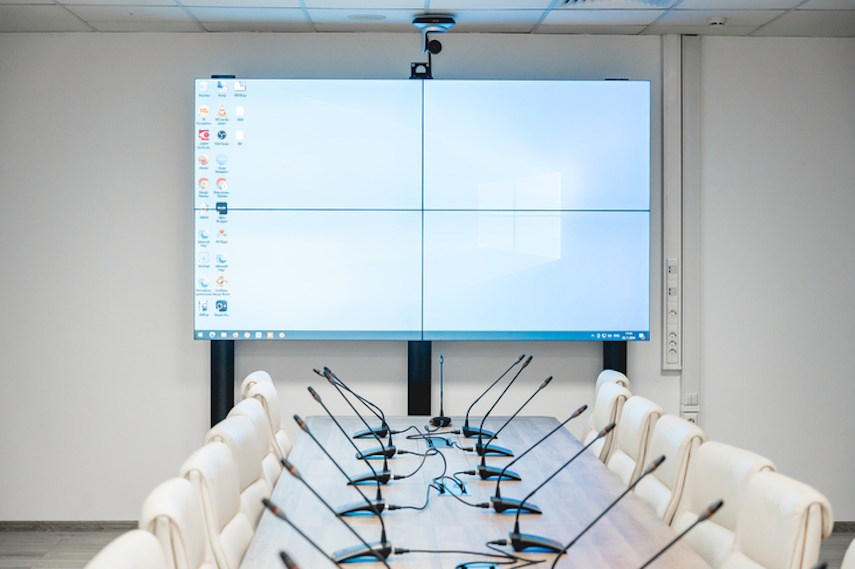

Для создания в помещении видеостены с диагональю 110-дюймов были применены 4 ЖК-панели EliteBoard SK555FCLN. Фундаментальным ограничением в процессе интеграции стало отсутствие закладных конструкций в стене. Чтобы преодолеть его, интегратор разработал надежное напольно-настенное крепление, перенеся нагрузку на пол. В качестве дублирующих дисплеев используются коммерческие ТВ LG 65UR640S, которые поддерживают сетевое управление и работу в режиме 16/7.

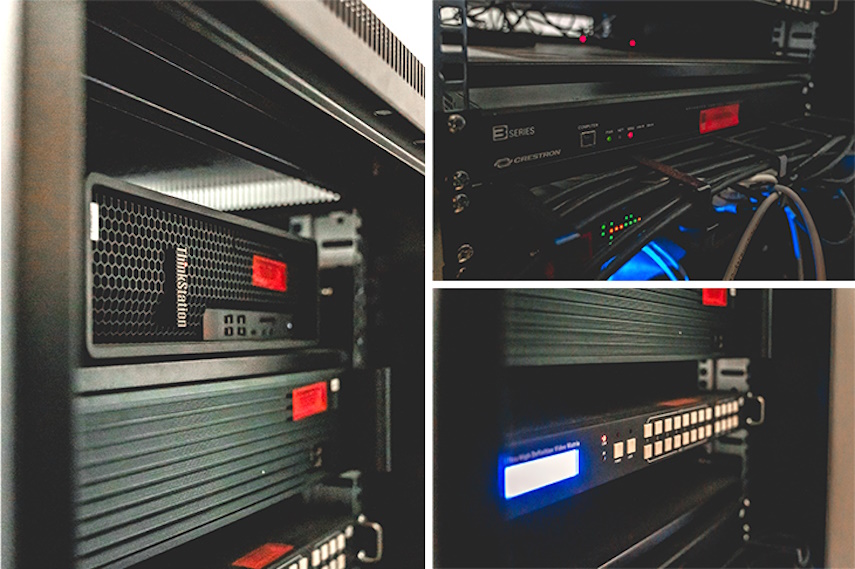

Возможность бесподрывного переключения источников видео реализована на основе матричного коммутатора Prestel FMS-88H2A (конфигурация 8х8). Разместить источники сигнала и рабочие станции в серверной, а средства отображения в зале позволили удлинители Prestel EHD-4K100, способные без потери качества передавать 4K-сигналы на расстояние до 120 метров.

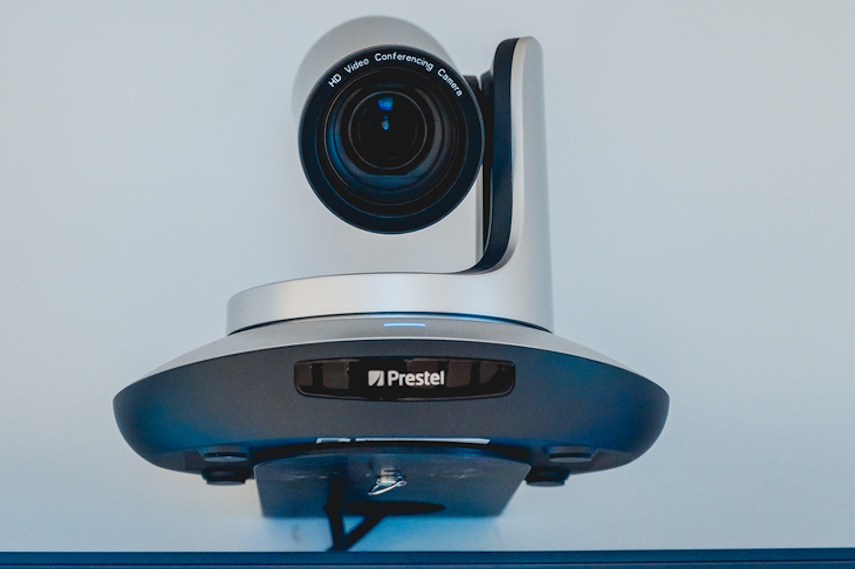

Для съемки спикеров с оптимальных ракурсов установлены три PTZ-камеры Prestel HD-PTZ612UH с функцией автоматического наведения на говорящего. Захват голосов осуществляется с помощью конференц-системы Relacart. В ее состав входят: центральный контроллер CS-101M, пульт председателя CS-101C и пульты делегатов CS-101D. Микрофоны делегатов являются также частью системы автоматической фокусировки камер на активном участнике. Система звукоусиления зала включает: потолочные громкоговорители C-MARK LH8, цифровой усилитель C-MARK MR2200e и модульный DSP-аудиопроцессор Xilica SOLARO-QR1.

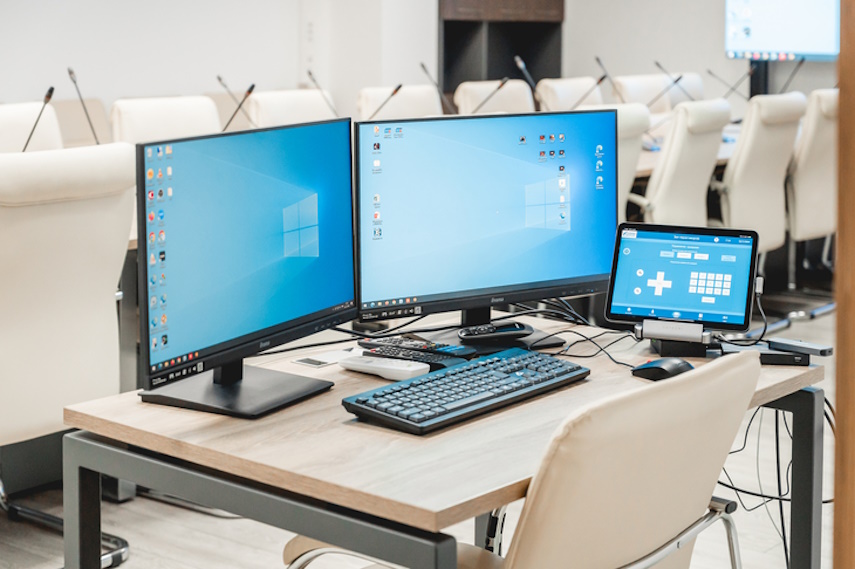

Центр управления построен на базе процессора Crestron CP3 с интерфейсом, выведенным на экран планшета. Он позволяет при помощи сенсорного ввода регулировать звук, переключать видеоисточники, контролировать работу камер, запускать запись и производить включение/выключение всего оборудования зала. Это минимизирует возможность ошибки оператора и экономит время на подготовку к мероприятию. Для записи в помещении применяется система meet2b (внесена в реестр Минцифры). Управление презентацией осуществляется председателем с помощью 15,6-дюймового портативного монитора GeChic M505E.

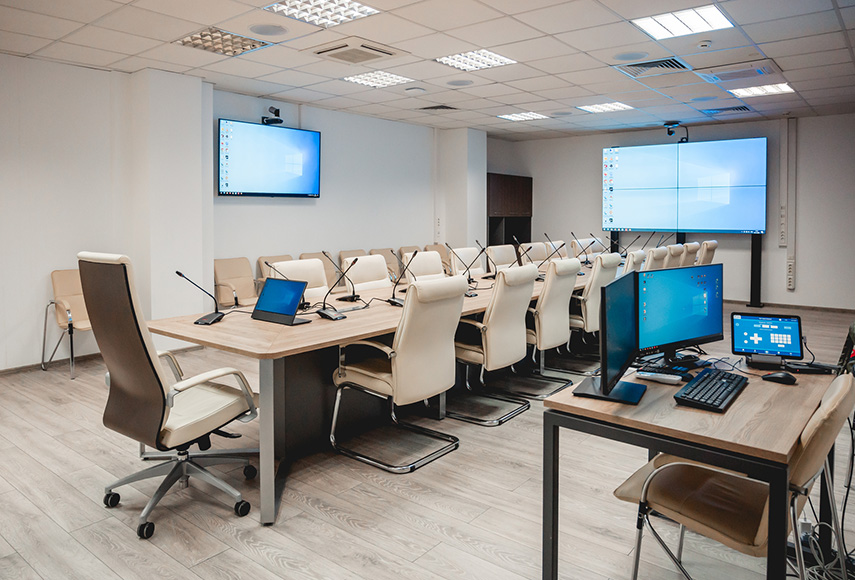

Несмотря на ограничения готового ремонта, холдинг получил полностью автоматизированный надежный конференц-зал для ежедневных многочасовых видеоконференций и важных переговоров.
