Исходные данные
Корпорация DNK провела комплекс работ по модернизации систем звукоусиления и постановочного освещения в спортивном комплексе «Самбо-70». В рамках выполненных работ было организовано медиапространство, где звук, свет и видео, взаимодействуя друг с другом, создают у зрителей целостное восприятие. Интегратор участвовал в проекте от разработки первоначальной концепции до завершения установки и пусконаладки оборудования. В результате объект был подготовлен не только для проведения состязаний, но и для мероприятий любого формата.
Реализация проекта
Присутствовавшая в комплексе система звукоусиления эксплуатировалась последние 13 лет, что было намного дольше ожидаемого срока службы, поэтому заказчику не имело смысла вкладывать деньги во временное решение, а стоило ее полностью переделать. При помощи модернизации он хотел улучшить разборчивость речи и музыкального сопровождения мероприятий, при этом арена «Самбо-70», как и любой другой спортивный объект, отличается сложными архитектурно-акустическими характеристиками: множественные звуковые отражения создают звуковой «хаос», делая речь выступающих плохо различимой.

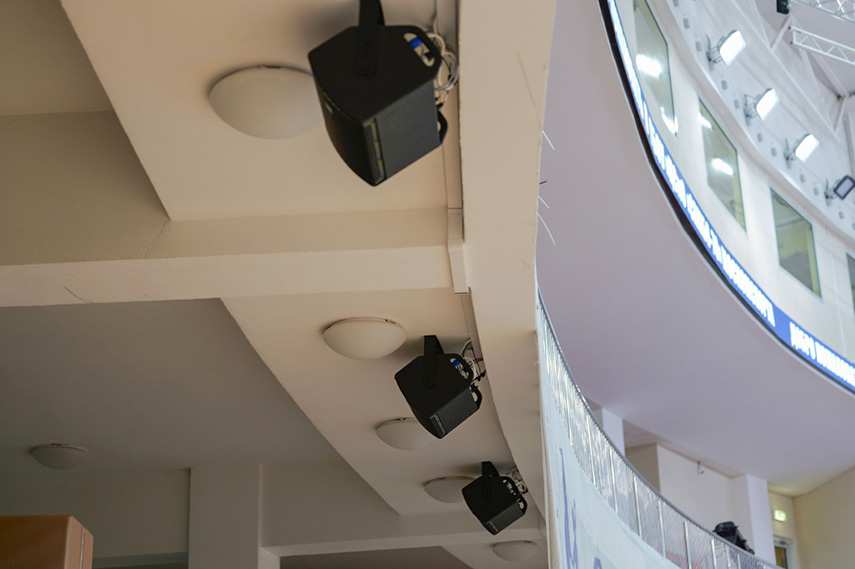

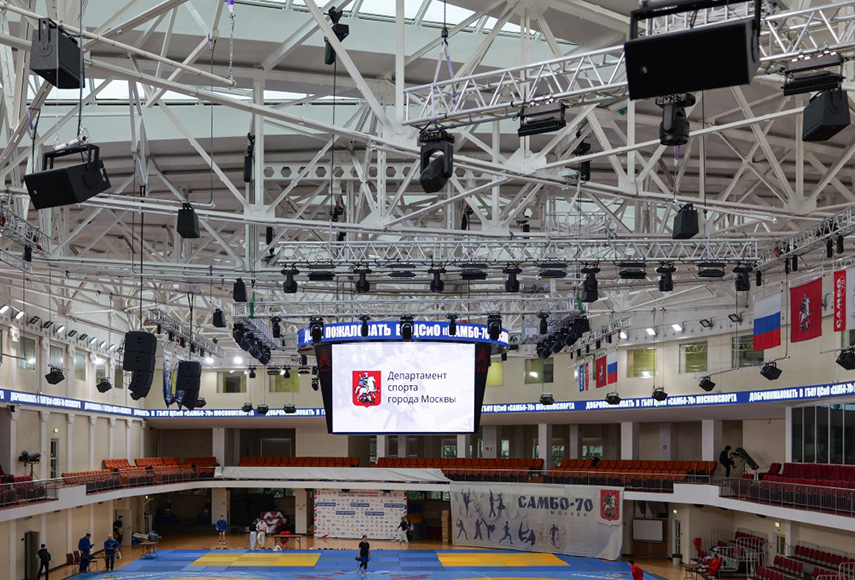

Для решения поставленной задачи инженеры Корпорация DNK реализовали концепцию распределенной системы озвучивания по секторам. Это позволило разместить акустические системы максимально близко к зрителю и получить удовлетворительный результат разборчивости в помещении с очень большим временем реверберации. Созданная система звукоусиления включает 95 громкоговорителей «Енисей», что сделало инсталляцию крупнейшей в стране, организованной на базе оборудования этого бренда. В нее входят 47 акустических систем К 281 МК2, направленных вертикально вниз на зону соревнований, и 16 точечных источников К 281 МК2, покрывающих татами. В качестве дозвучки подбалконной зоны установлен 31 громкоговоритель К 81.

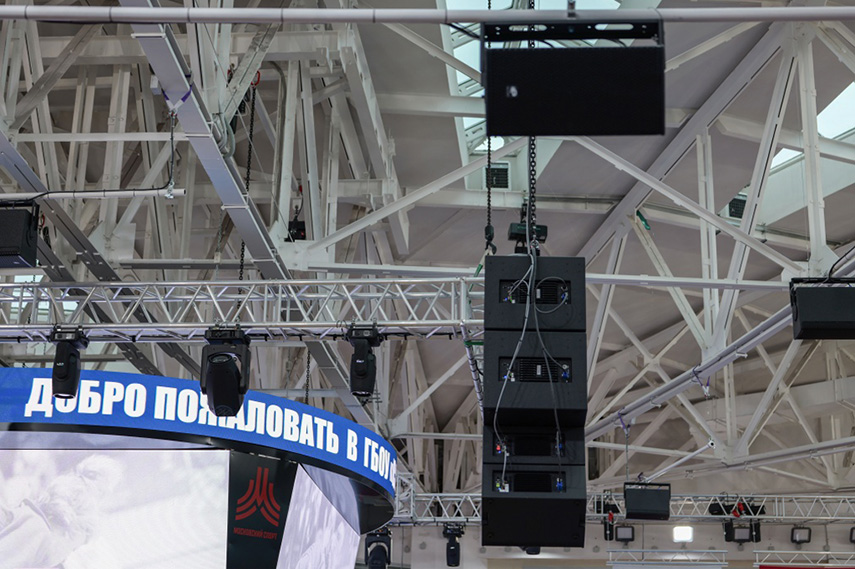

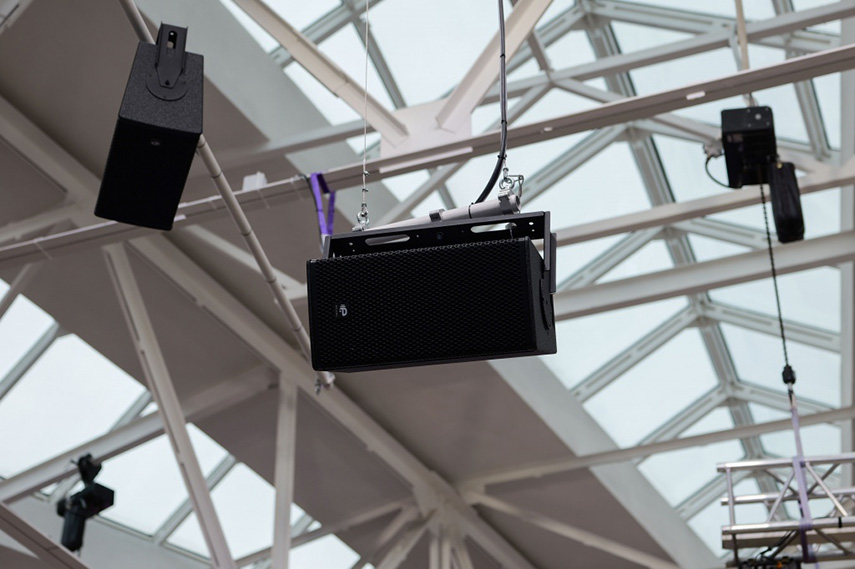

Сложная геометрия потолочной системы и балок перекрытия не позволили подвесить громкоговорители по простой схеме. Для того, чтобы задать каждому из них правильное (фиксированное) направление, была разработана оригинальная концепция подвеса: под потолком на тросах подвесили короткую балку из трубы, к которой на лире смонтировали акустические системы. Такая схема позволила задать каждой из 47 систем вертикальную и панорамную ориентацию в пространстве.

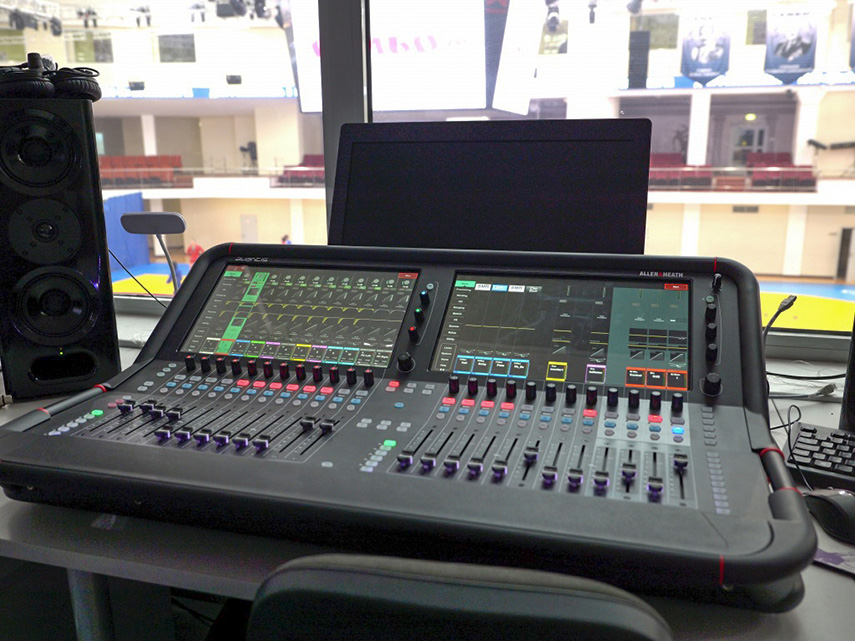

На втором этаже по периметру зала предусмотрено 26 точечных источников К 281 МК2, работающих прямым звуком на гостевые балконы и VIP-трибуну. Дополнительный комфорт прослушивания придают четыре сценических монитора Е12М. Помимо этого, интегратором был поставлен мобильный комплект звукоусиления в кейсах для проведения уличных мероприятий, включающий в себя два сабвуфера 115, две громкоговорителя К 281 МК2 и два монитора Е12М. Для захвата голосов на площадке применяются беспроводные микрофонные системы Shure. Аудиосигналы в систему звукоусиления поступают с цифрового микшера Allen & Heath Avantis + dPack, дополненного модулем расширения входов/выходов GX4816.
Для съемки соревнований на объекте задействованы две PTZ-камеры Panasonic AW-UE150, работа которых контролируется с панели управления AW-RP60.

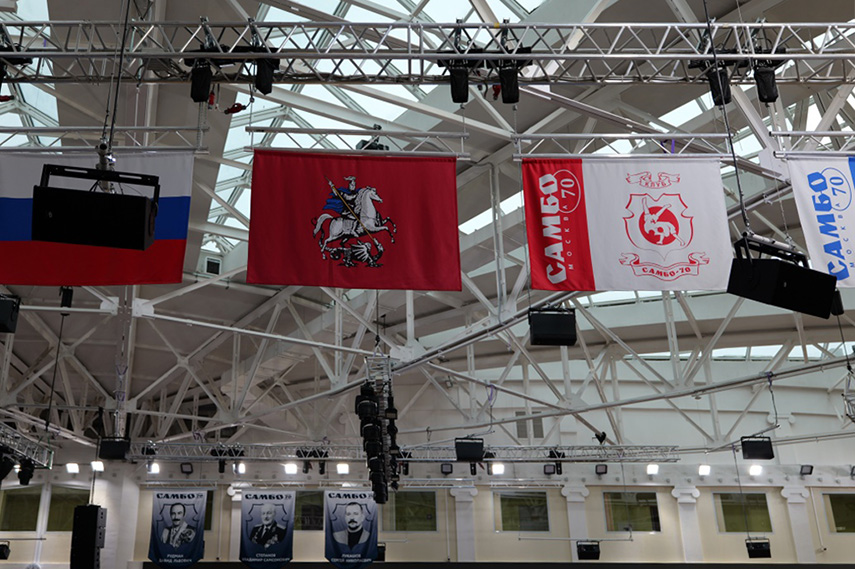

В рамках модернизации системы постановочного освещения использовавшиеся прежде приборы на основе газоразрядных ламп были заменены на более современные светодиодные. Поскольку на монтаж отводилось всего несколько дней, специалисты DNK спроектировали ее вне объекта, рассчитав весь процесс установки, что дало возможность заранее точно определить, как будут подвешены прожекторы. Для размещения была использована уже имеющаяся система ферм и подвесов, благодаря чему проект уложился в выделенную смету.

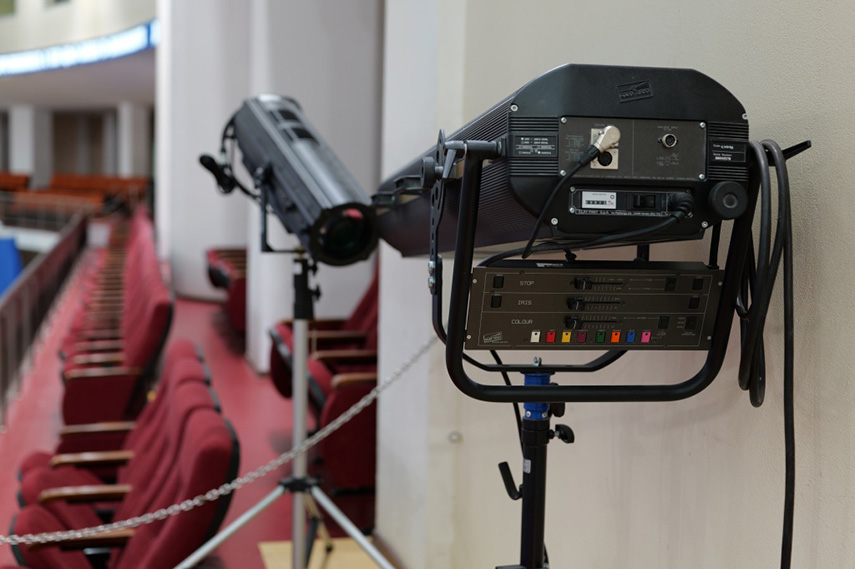

В состав системы вошли «вращающиеся головы» Diapro Torrenti V (16 шт.) и Dialighting Lumidi IV (16 шт.), прожекторы Dialighting DT Follow Spot LED (2 шт.) и Washer 44-10 (16 шт.). Дополнили все это два генератора сухого тумана ANTARI.

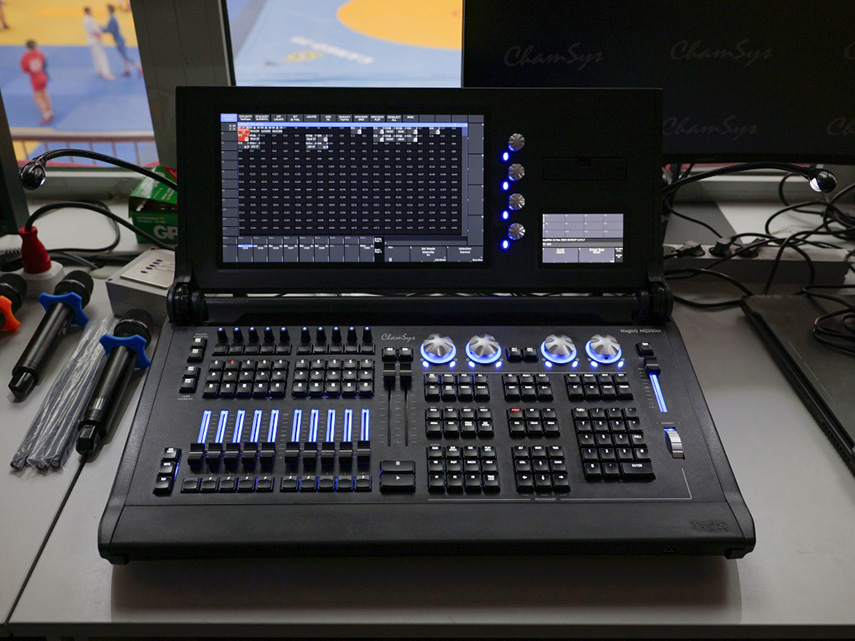

Сложностью стал тот факт, что поставленный пульт управления светом Chamsys MagicQ по умолчанию имел в своей библиотеке не все модели светильников Dialighting, поэтому ее пришлось дополнять. Для решения этой задачи были привлечены специалисты «Шоу Ателье», разработавшие патч, который позволил включить новинки Dialighting в библиотеку Chamsys и обеспечить их отклик на команды пульта. В результате был записан шоу-файл, предоставивший полный контроль приборов. Энергоэффективность светодиодных источников и их меньшее энергопотребление по сравнению с газоразрядными приборами позволили заказчику эффективно увеличить парк светового оборудования, не выходя за рамки бюджета, и дать художнику по свету новые инструменты для творчества.
Созданное решение обеспечивает захват видеокамерами хорошо освещенных спортсменов из любой точки зала во всей зоне проведения поединков. Видеосигнал с них передается на видеокуб, подвешенный в центре зала, и на мониторы синхропереводчиков для отслеживания артикуляции спикеров. Управление звуком, камерами и освещением арены осуществляется с пультов, инсталлированных в аппаратной на втором этаже помещения.
