NVision и DIGIS оснастили эко-отель «Изумрудный лес»

Исходные данные

Руководство гостиничного комплекса «Изумрудный лес» поручило компании NVision установку, настройку и вводу в эксплуатацию мультимедийного оборудования в различных объектах на своей территории. В рамках поставленной задачи требовалось провести работы по оснащению многофункционального конференц-зала, а также переговорных комнат, банкетного зала, фойе и других помещений.

Реализация проекта

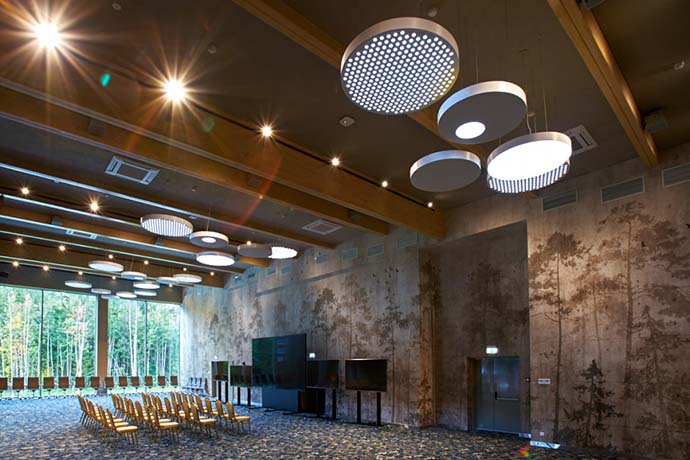

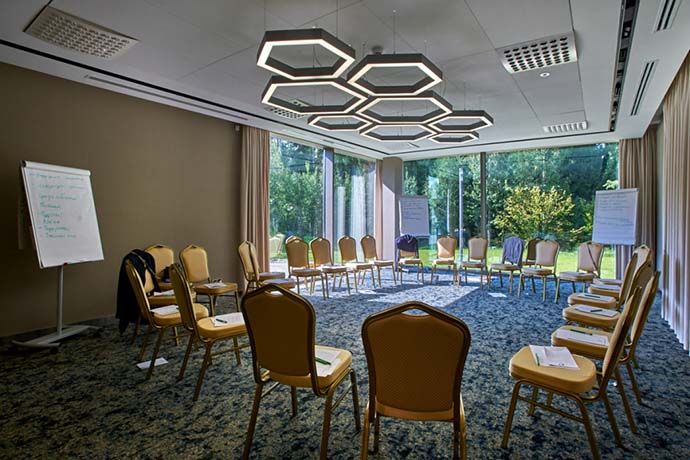

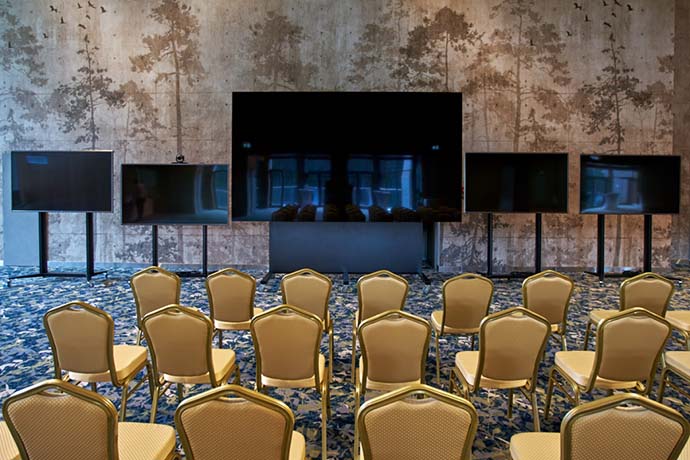

Многофункциональный конференц-зал

При выполнении проекта три зоны (А, Б и В) были объединены в единый зал-трансформер «Конфигурация», который подходит для проведения крупных корпоративных тренингов, торжеств, концертов и других мероприятий. Общее пространство разделено на две независимые зоны с малым залом, который может использоваться, в том числе, как техническая зона или для заседаний совета директоров.

В многофункциональном конференц-зале были установлены:

• система отображения, включающая в себя мобильную видеостену формата 3х3 (диагональ панелей – 55 дюймов) и шесть дополнительных панелей (75’’) на мобильных стойках;
• система источников контента с возможностью подключения через интерфейсы HDMI и беспроводной передачей информации;
• система звукоусиления, в которой предусмотрена собственная проводная конгресс-система на 27 участников (зона Б), беспроводные системы на 8 участников (зоны А и В), синхронный перевод, а также несколько ручных и головных микрофонов;
• система озвучивания с возможностью независимой трансляции звука для каждой зоны;
• система видеоконференцсвязи с возможностью проведения разноязычных удаленных встреч и собраний;
• интерактивные флип-чарты и маркерные доски нового поколения для проведения в конференц-зале (или отдельных зонах) обучений и совещаний.

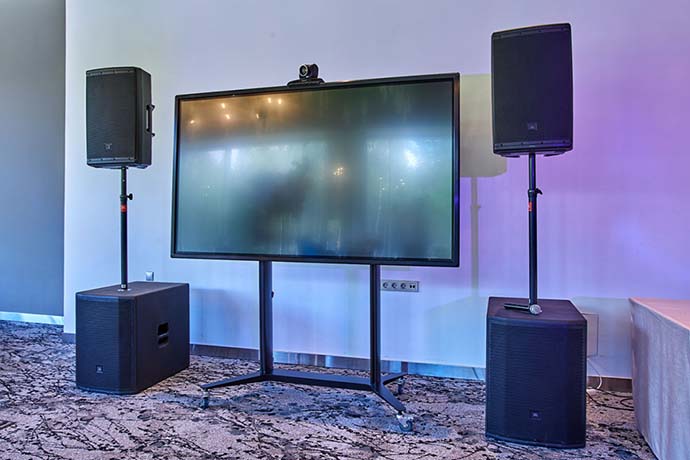

Переговорная комната 1401.2

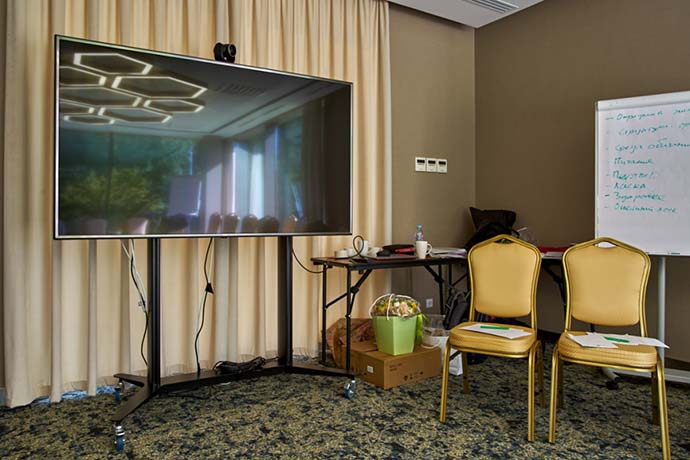

В комнате для переговоров регулярного уровня установлен минимально необходимый комплект оборудования, а именно: система отображения и коммутации с лючком для подключения ноутбука и 75-дюймовой интерактивной панелью на мобильной стойке; система озвучивания с двумя потолочными громкоговорителями; система звукоусиления с возможностью использования настольной проводной конгресс-системы конференц-зала (Зона А), ручные радиомикрофоны и гарнитуры.

Переговорная комната 1401.3

Во второй переговорной был задействован расширенный комплект решений: интерактивная 86-дюймовая панель, архитектурный интерфейс для подключения внешних источников (как с помощью кабеля, так и по беспроводному протоколу), поворотная Full HD камера для проведения сеансов видеоконференцсвязи, две потолочные акустические системы и беспроводная конгресс-система на 8 участников.

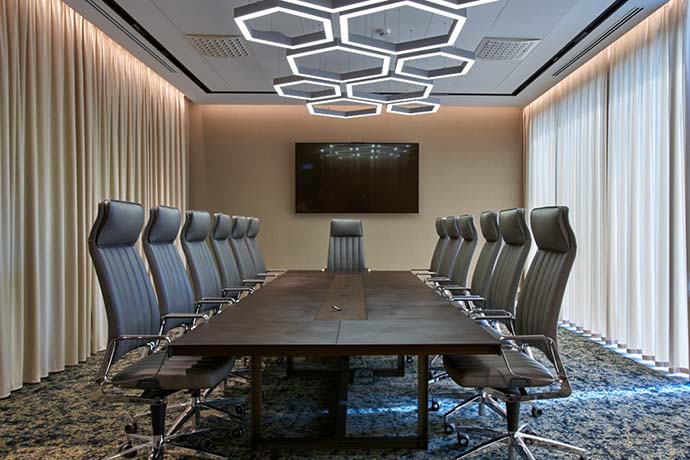

VIP-переговорная

Оснащение комнаты для особо важных переговоров и встреч на высшем уровне включает в себя полноценные системы отображения, ВКС, озвучивания и звукоусиления, а также автоматизированное рабочее место оператора. В зале установлена 86-дюймовая сенсорная панель, архитектурный интерфейс для подключения внешних источников (как с помощью кабеля, так и по беспроводному протоколу), поворотная Full HD камера для установки видеоконференцсвязи, две потолочные АС, а также проводная конгресс-система на 10 участников с синхропереводом.

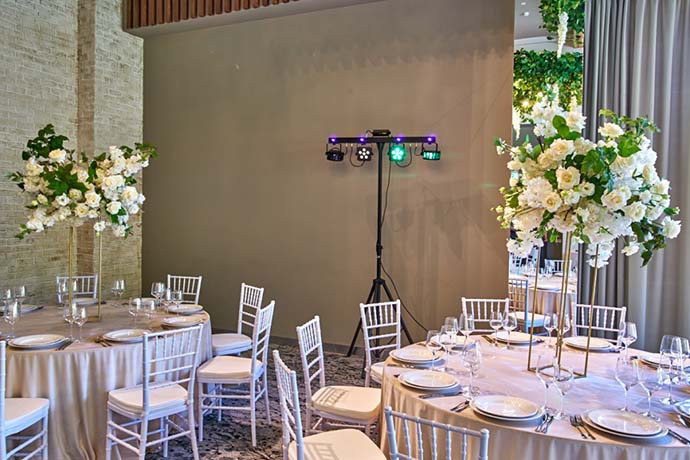

Банкетный зал

Главным элементом системы отображения в банкетном зале стал мультимедийный проектор с разрешением 1920 х 1200, контрастностью 10 000:1 и яркостью 7000 люмен. Для дополнительного озвучивания помещения и воспроизведения фоновой музыки используются десять потолочных акустических систем. Кроме того, здесь установлена полноценная система концертного звука, включающая в себя два комплекта сабвуфер+сателлит, мониторную линию, 16-канальный микшерный пульт с DANTE-интерфейсом, оборудование для обработки и усиления звука, вокальные микрофонные системы и караоке.

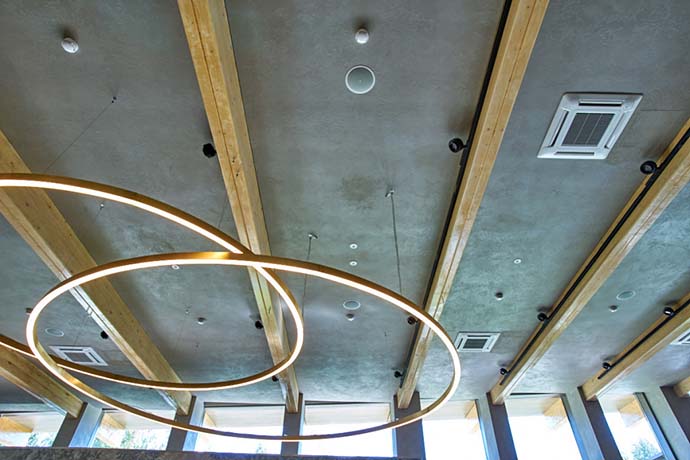

Холлы и коридоры

В холлах и коридорах размещены ТВ-панели диагональю 65 дюймов с возможностью трансляции DigitalSignage, эфирного и спутникового ТВ. Все помещения оборудованы акустическими системами для воспроизведения фоновой музыки и информационных сообщений. Управление звуком, как в целом, так и в отдельных зонах осуществляется с помощью специальной панели, установленной на рабочем месте администратора. Для создания сообщений предусмотрен микрофон.

VIP – зона

Оснащение VIP-зоны включает в себя систему отображения (ТВ-панель для трансляции эфирного и спутникового ТВ) и озвучивания (два потолочных громкоговорителя для озвучивания помещения и трансляции фоновой музыки), снабженную собственным регулятором уровня звука.

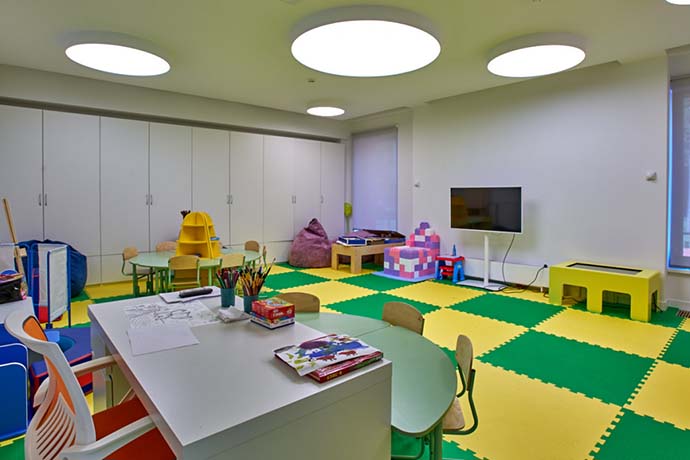

Детская зона

В детской зоне предусмотрена стандартная система отображения, учитывающая, в то же время, особенности помещения. Ее главным компонентом стала ТВ-панель для трансляции детского ТВ с возможностью подключения игровых консолей.

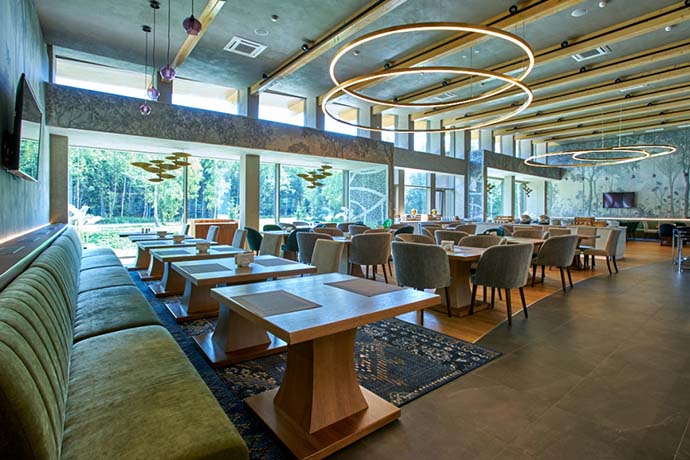

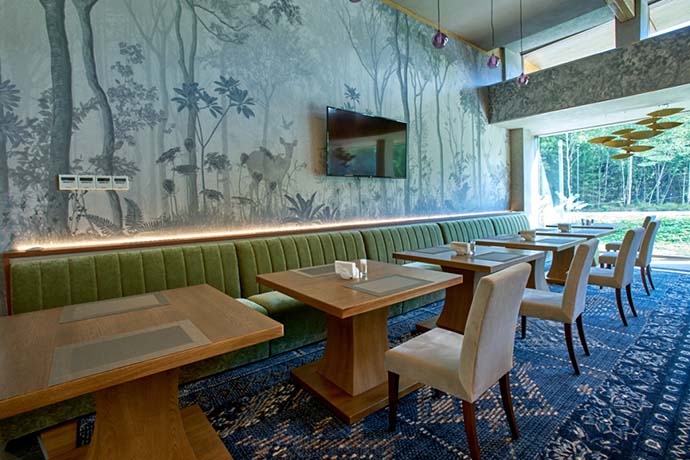

Зал ресторана

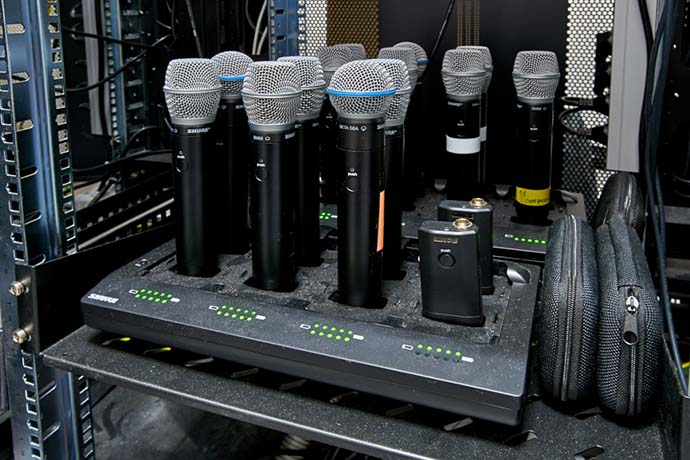

В ресторанном зале была развернута система звукоусиления, установлены шесть ручных радио-микрофонов и две гарнитуры.

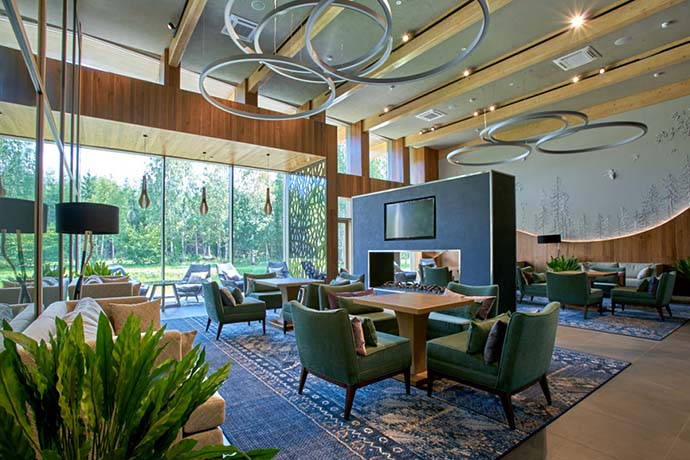

Лаундж-зона

В лаундж-зоне предусмотрены две ТВ-панели с возможностью трансляции эфирного и спутникового ТВ, а также комплект оборудования для озвучивания, включающий в себя четыре акустические системы для трансляции фоновой музыки.

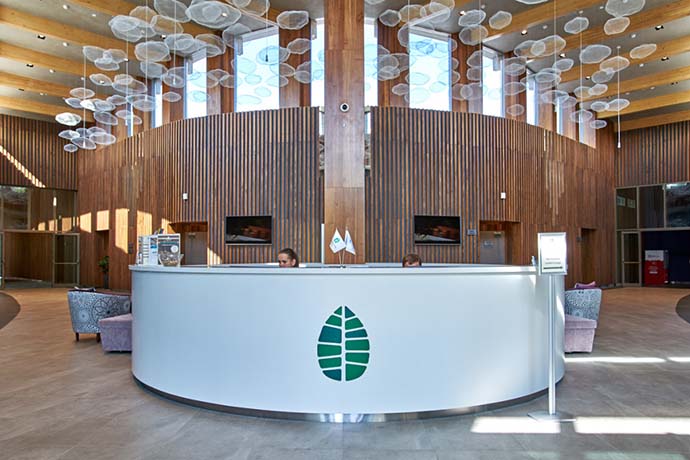

Ресепшн и фойе

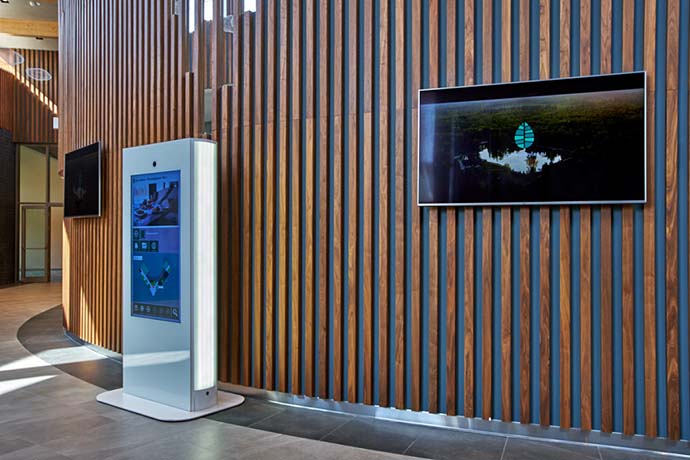

В фойе комплекса была установлена ТВ-панель диагональю 65 дюймов с возможностью трансляции DigitalSignage, а также эфирного и спутникового телевидения. Кроме того, помещение оборудовано акустическими системами для трансляции фоновой музыки и передачи информационных сообщений. В общей сложности в зонах ресепшн и фойе использовано шестнадцать потолочных громкоговорителей.

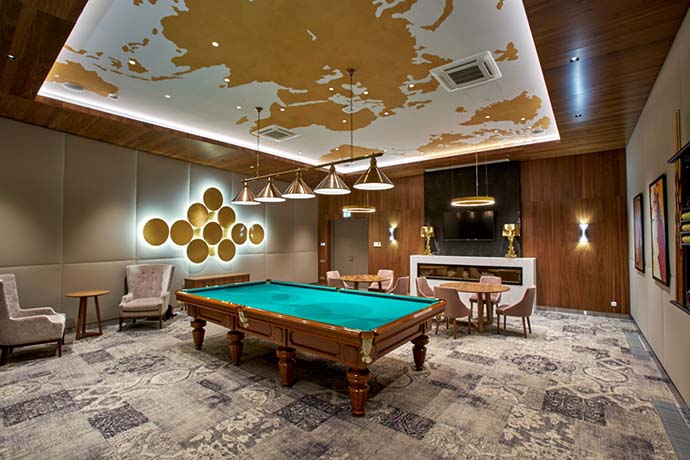

Бильярдная

В бильярдной комнате предусмотрена собственная система отображения, в частности – современная ТВ-панель, позволяющая запускать трансляцию как эфирного, так и спутникового ТВ. Для воспроизведения аудиодорожки ТВ и фоновой музыки в зале установлены четыре потолочные громкоговорителя. Настраивать комфортную громкость звука можно с помощью независимого регулятора, связанного с общей системой управления комплексом.

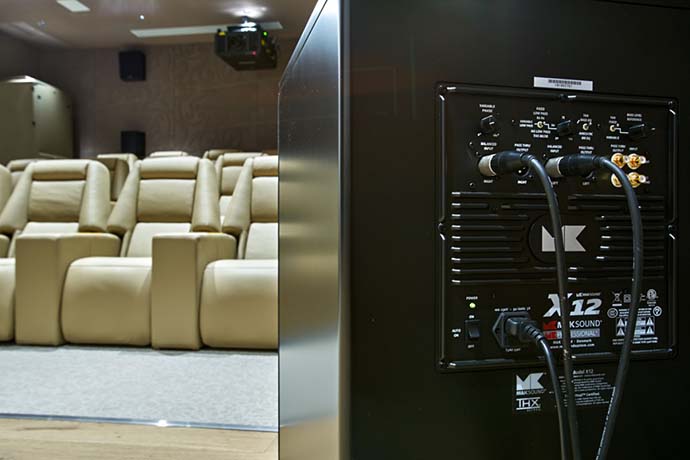

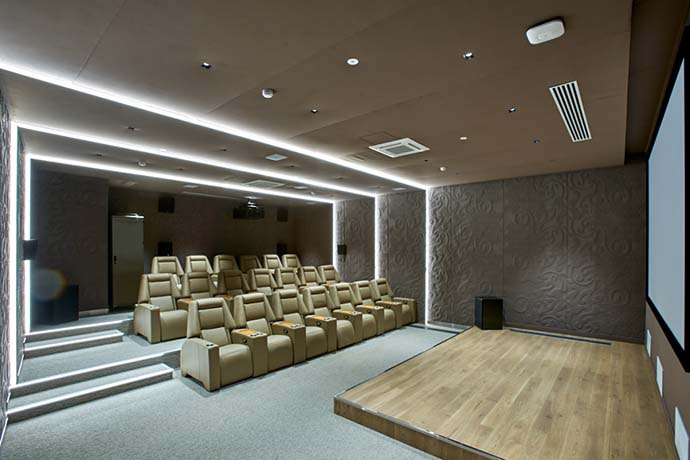

Кинозал

В рамках реализации проекта по модернизации кинозала было задействовано оборудование премиального класса. Важнейшее звено системы – лазерный проектор, способный демонстрировать картинку с разрешением 4K и работать в связке со всеми актуальными источниками, от специализированных плееров до игровых консолей. Изображение проецируется на экран размером 225 х 400 сантиметров. Аудиосистема соответствует уровню проектора: использованный комплект аппаратуры отвечает стандартам THX для озвучивания малых кинотеатров и обеспечивает дополнительный эффект присутствия.

Центральным элементом кинозала стал 32-канальный процессор профессионального класса, поддерживающий работу с 2D и 3D форматами. С его помощью осуществляется коммутация всех аудио- и видеосигналов в единую систему отображения и воспроизведения. В качестве источников контента в кинозале используются Blu-Ray DVD проигрыватель, Apple TV и персональный компьютер оператора. Предусмотрена возможность подключения игровой консоли.

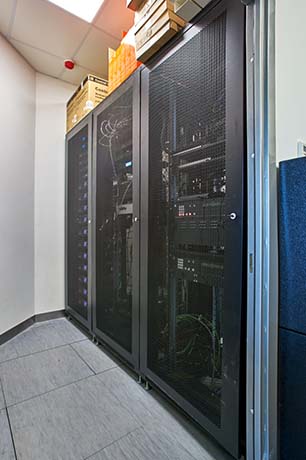

Аппаратная, операторская и помещение переводчиков

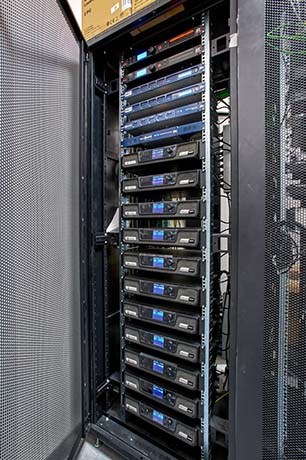

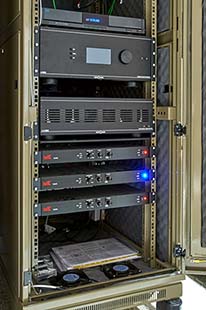

В аппаратной комнате расположены основные элементы систем управления, коммутации, звукоусиления и озвучивания. Оборудование размещено на коммутационных шкафах-стойках. Система кондиционирования обеспечивает необходимую вентиляцию воздуха и поддержание рабочей температуры.

В смежном помещении находится операторская комната и рабочее место администратора. Отсюда осуществляется основной контроль и управление всеми мультимедийных системами комплекса.

Также в здании конгресс-центра предусмотрено два помещения переводчиков. Использованное здесь оборудование обеспечивает возможность синхронного перевода в переговорных комнатах и конференц-зале.

Список использованного при оснащении конгресс-центра оборудования включал:

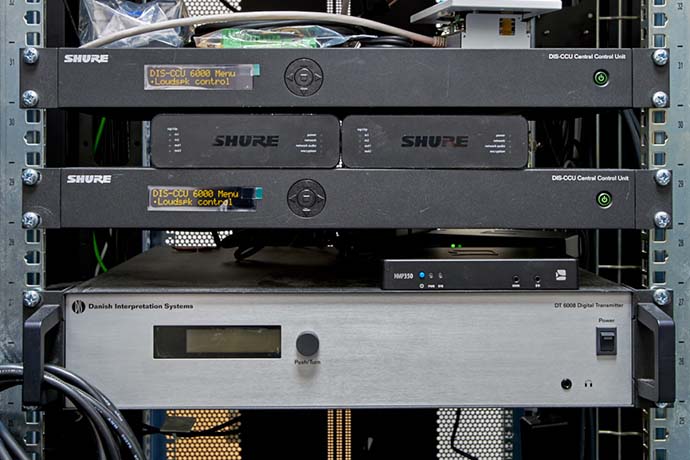

• Систему звукоусиления речи: DIS/Shure;
• Коммутация: Wyrestorm, Digis, Lightware;
• Комплекс оборудования от HARMAN: BSS, Crown, JBL, Soundcraft;

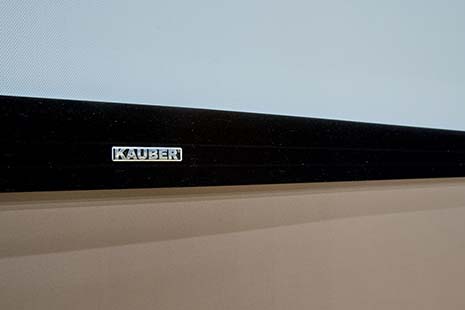

• Аудиосистема M&K Sound, процессор профессионального класса Storm Audio, экран Kauber;
• Кастомные системы крепежа, специально разработанные под проект;
• Средства отображения на базе отдельно-стоящих панелей и видеостен.
