Исходные данные
Расположенный в Санкт-Петербурге научно-технический центр «Газпром нефти» («Газпромнефть НТЦ») был создан с целью повышения нефтедобычи и её эффективности в 24 региональных подразделениях компании. Для выполнения поставленных задач НТЦ требовалось передовое AV-оборудование, а также технологии для расширения сотрудничества между 1100 учеными, исследователями и сотрудниками, способные обеспечить удобство взаимного обмена данными, принятия решений и распространения информации.
Мультимедийные решения должны были соответствовать строго установленному набору требований и обеспечивать совместимость в каждой области, оптимизировав производительность. Для проекта требовалась поддержка различных рабочих помещений и комнат для встреч, расположенных в здании площадью 1338 м², которое сообщается с транзитной зоной. Сигналы, поступающие от различных компьютеров и AV-источников, необходимо было передавать на проекционные экраны и видеостены, а также на отдельные интерактивные сенсорные дисплеи. Разработку и интеграцию AV-сисем заказчик поручил компании «Инфосистемы Джет».
Реализация проекта

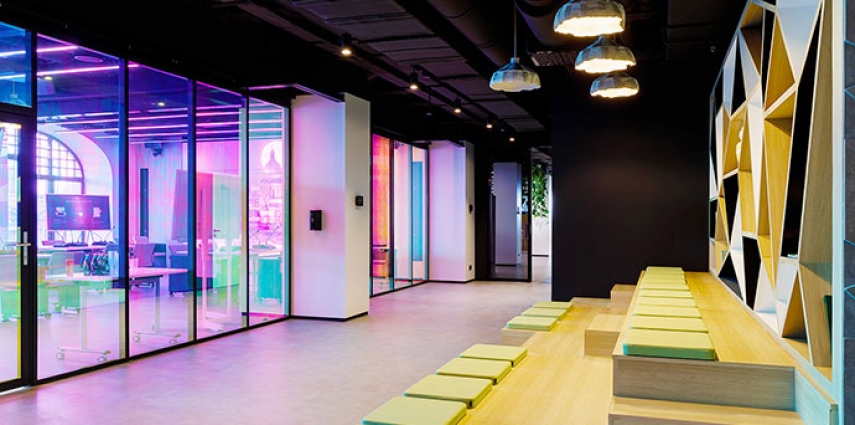

«Газпромнефть НТЦ» располагает стандартными офисными помещениями, открытыми пространствами для проведения встреч и работы над проектами, вмещающими от 10 до 100 сотрудников, а также конфигурируемой аудиторией на 150 мест для тренингов и лекций.

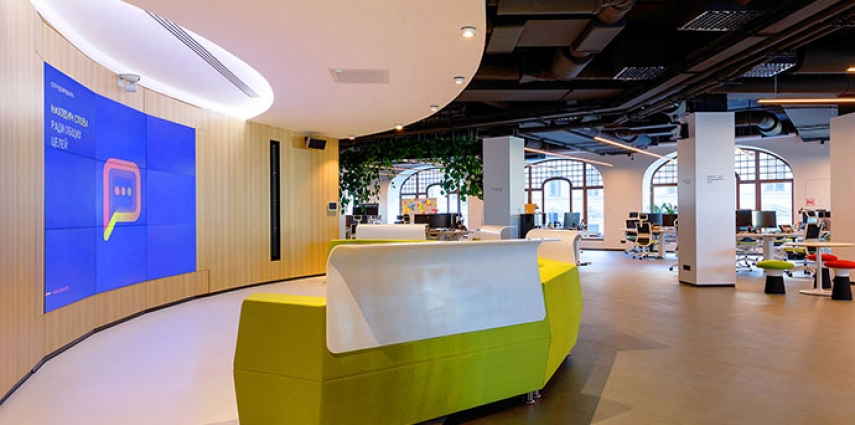

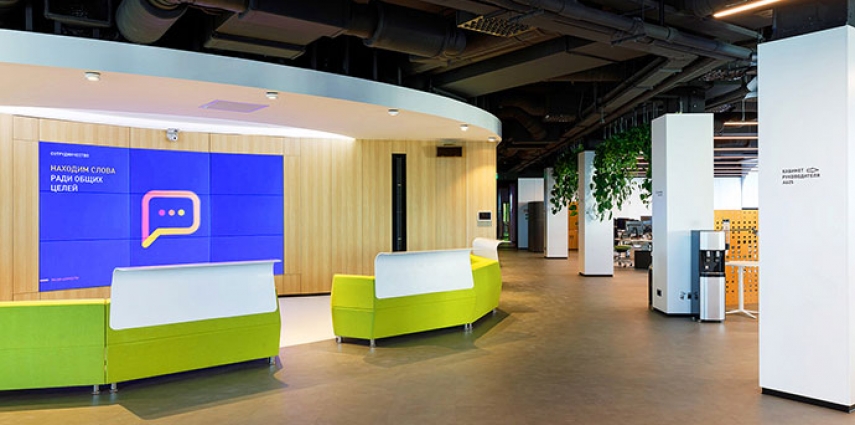

Основой развернутой системы стал матричный коммутатор Extron XTP II CrossPoint 6400 в конфигурации 64 x 64 с платами входов IN4HDMI и выходов OUT4DTP, который выполняет распределение и передачу сигналов от локальных и удаленных источников на процессор видеостен Quantum Ultra 610.
Четыре выходные платы XTP II CP 4o HD AT 4K PLUS обеспечивают распределение видеосигналов по HDMI и аудиосигналов по сети Dante. Входные и выходные платы XTP CP 4K на витой паре поддерживают передачуAV-сигналов и питание удаленно расположенных приемников и передатчиков. Все системные компоненты установлены в стойке, находящейся в операторской комнате.
От матричного коммутатора сигналы также передаются к приемникам и передатчикам, выполненным в форматах настенной панели и напольного лючка. Настенные панели установлены в потолок и предметы мебели, а также рядом с проекторами и за дисплеями. Передатчики в формфакторе напольного лючка обеспечивают подключение AV-источников к системе в переносных стойках, расположенных на площадке для тренингов.
Управление системой производится с помощью сенсорных панелей TouchLink Pro диагональю от 7 до 17 дюймов, подключенных к девяти процессорам IP Link Pro. Восемь из них поддерживают мобильное управление через приложение Extron Control.
Развернутая на объекте система Extron NAV с многочисленными напольными лючками упрощает подключение ноутбуков и интерактивных мониторов, установленных на передвижных стойках. С ее помощью сотрудники научного центра могут добавлять и переназначать источники и дисплеи в удаленных от операторской комнаты местах. Системный менеджер NAVigator упрощает мониторинг и контроль работы кодеров и декодеров NAV в пределах сети.
Интегрированная с передатчиками и приемниками USB Extender Plus, система NAV позволяет управлять компьютерами, сопряженными с сенсорными дисплеями. В рамках этого проекта стало возможным внедрение интерактивной платформы с передачей презентаций в систему видеоконференцсвязи. Дополнительно доступна загрузка контента с USB-медиаустройства, подключенного к дисплею, и трансляция конференций.

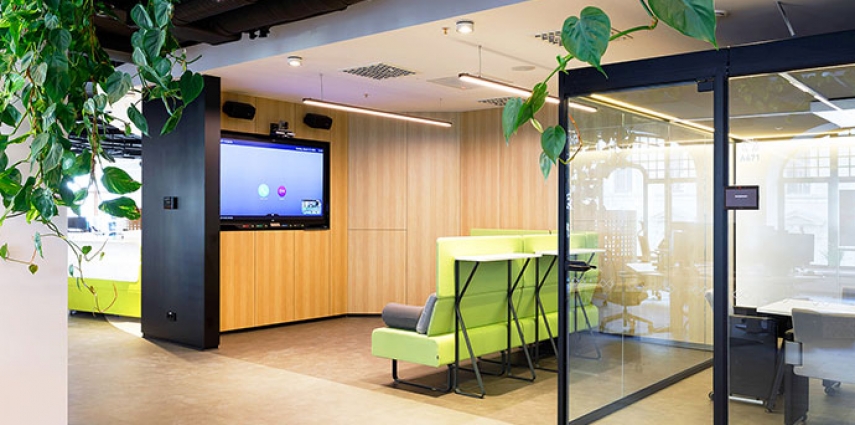

На входах в каждое помещение предусмотрена панель для резервирования TLS 725M. Кроме этого, забронировать помещение можно на рабочем компьютере с установленным календарным приложением или на планшете с санкционированным доступом.
Гибкие возможности интегрирования линеек NAV и XTP позволили связать источники и дисплеи научного комплекса в единую систему коммутации, которая направляет все информационные потоки в центральное операторское помещение. Специалисты службы поддержки осуществляют мониторинг и управление AV-инфраструктурой в программном приложении Extron GlobalViewer Enterprise.
