«Лукойл» развернул интеллектуальную систему безопасности Hikvision

«Лукойл» развернул интеллектуальную систему безопасности Hikvision

  • Интегратор: MTC
  • Страна, город: Чернушинский район Пермского края
  • Заказчик: ООО «Лукойл-Пермь»
  • Место: Павловское нефтегазовое месторождение

Исходные данные

Павловское нефтегазовое месторождение, расположенное в Чернушинском районе Пермского края, было открыто в 1956 году. Одним из ключевых технологических узлов системы сбора нефти и газа на промысле является дожимная насосная станция (ДНС) . При перекачке газожидкостных смесей через ДНС важно следить за работоспособностью всех систем и особенно – за рабочей температурой оборудования и самой скважинной продукции, которая проходит через ДНС. До реализации проекта на станции отсутствовала комплексная система видеомониторинга, способная не только решать задачи по охране периметра и территории, но и контролировать значительную часть функций оператора ДНС. Одним из запросов заказчика было построение системы, которая смогла бы повысить безопасность функционирования технологического объекта без постоянного присутствия персонала, например, в ночное время суток.

Для обеспечения безопасности производственной площадки Павловского нефтегазового месторождения (оператор – ООО «Лукойл-Пермь») интегратор МТС развернул на ней комплексное интеллектуальное решение компании Hikvision для промышленных объектов.

Реализация проекта

Основу системы безопасности на ДНС составляют охранные радары Hikvision, работающие в связке с профессиональными PTZ-камерами с широким набором бортовой аналитики. При обнаружении движения людей или транспорта в охраняемой зоне радар передает сигнал на PTZ-камеру, которая в автоматическом режиме направляет объектив в указанном направлении. Такое решение позволило оптимизировать состав системы безопасности и сократить количество обычных камер на объекте, заменив их на две поворотные камеры, которые охватывают всю территорию ДНС. PTZ-устройства оборудованы дворником для очистки стекла объектива, а также ИК-подсветкой с дальностью действия до 400 метров для мониторинга в темное время суток.


На борту камер имеется встроенная аналитика, которая выполняет все основные функции по мониторингу безопасности на ДНС. Например, система фиксирует в поле зрения оставленные более чем на 15 секунд предметы, поддерживает детекцию в кадре до 30 лиц одновременно, выполняет распознавание автомобильных номеров, а также модели и цвета транспортных средств, движущихся в охраняемой зоне. Поворотные камеры также фиксируют звуковые события и поддерживают весь набор базовых функций по работе с детекцией движения (вторжение в область, выход из области, пересечение линии и так далее). С помощью PTZ-камер операторы службы безопасности также могут сформировать бесшовные панорамные изображения всей охраняемой территории.


Отдельным требованием заказчика был пункт про классификацию движущихся объектов, чтобы сократить количество ложных тревог, которые могут быть вызваны животными или птицами. С этой задачей справляются охранные радары, которые поддерживают такую функцию, реагируя только на движение людей или транспорта.

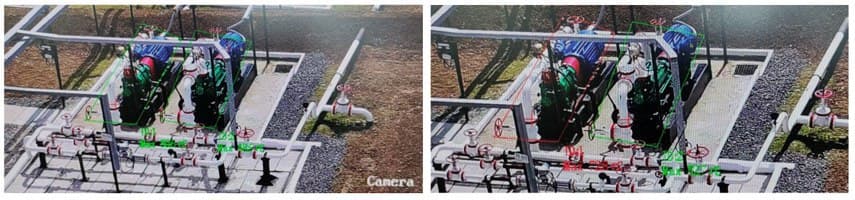

Температурный контроль всех критических узлов ДНС выполняется с помощью двухспектральных тепловизоров Hikvision, которые в режиме реального времени сообщают оператору системы о превышении порогового значения температуры, помогая вовремя отреагировать на потенциально опасные ситуации и предотвратить возгорания и взрывы на ДНС. Тепловизионный мониторинг ведется в двухспектральном режиме с возможностью наложения показателей температуры на оптическое изображение для дополнительного визуального контроля.


Установка тепловизоров на объекте позволила избежать монтажа дополнительных датчиков контроля температуры на насосных установках. Тепловизоры с длиннофокусным объективом на расстоянии определяют температуру двигателя и его рабочих механизмов, отправляют в общую систему тревожные уведомления в случае перегрева.

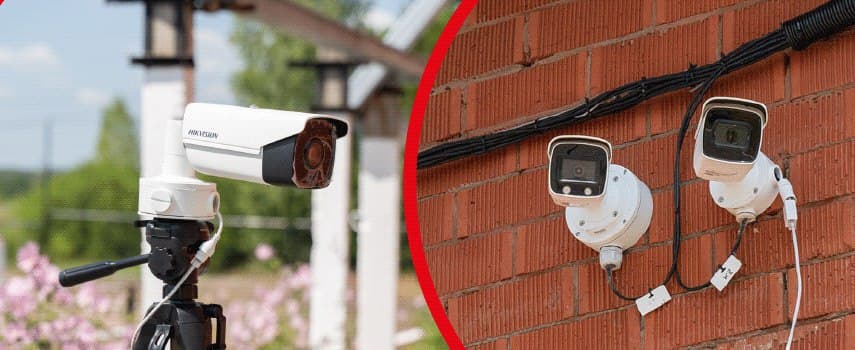

Дополнительную безопасность ДНС обеспечивают камеры Hikvision с запатентованной технологией ColorVu. Сверхчувствительные матрицы и объектив с апертурой F1.0 собирают в 4 раза больше фотонов света, чем обычные камеры, формируя цветное изображение в темное время суток или в условиях низкой освещенности. С их помощью операторы системы могут в круглосуточном режиме следить за безопасностью объекта, фиксировать оставленные предметы, дополнительно получая информацию о цвете различных деталей изображения, что может быть важно при дальнейшем расследовании событий или инцидентов – например, цвет одежды нарушителей или цвет автомобиля.

Система безопасности ДНС Павловского месторождения построена на платформе HikCentral, которая объединяет все устройства и позволяет получать информацию о состоянии объекта в режиме «одного окна», и IP-видеорегистратора Hikvision DeepinMind с функцией распознавания лиц и транспортных средств, фильтром ложных тревог. Помимо этого платформа выполняет задачи по настройке параметров и управлению компонентами инфраструктуры безопасности. На ДНС также установлены камеры высокого разрешения с поддержкой технологии Face Recognition для классификации людей на производственной площадке по критерию «свой/чужой». Обширная библиотека изображений на регистраторе позволяет работать с базой до 100 тысяч фотографий.


Отзывы интегратора и производителя

Александр Просвирнин, руководитель проектов команды «Видеонаблюдение», компания МТС:

«Наша компания продолжает активно внедрять современные комплексные системы безопасности для наших корпоративных клиентов. Проект с “Лукойл-Пермь” стал настоящим вызовом – проект был достаточно сложен в плане технического решения, монтажа и пуско-наладки, но со всеми этими задачами мы отлично справились. Уникальность предложенного компании “Лукойл” решения заключается в том, что заказчик может решить задачи по обеспечению объектовой и промышленной безопасности с помощью одной системы. Это повышает эффективность производства, сокращает расходы на эксплуатацию и обслуживание оборудования. В перспективе использование интеллектуальных технологий позволит сделать работу месторождения и его объектов более управляемым, и постепенно перейти на модель “безлюдного производства”, что, в конечном счете, и предполагает программа по цифровизации промышленности».

Оксана Кайгородова, директор филиала МТС в Пермском крае:

«Мы рады возможности реализовать такой интересный проект для нашего партнера “Лукойл-Пермь”, вместе с которым мы активно тестируем и внедряем цифровые решения в сфере индустрии 4.0. Запуск комплексного цифрового продукта по умному управлению безопасностью нефтедобывающего объекта – это уникальная история для отрасли не только в Пермском крае, но и для всей страны.  Установленная система позволяет удобно и оперативно контролировать все важные функции деятельности учреждения — безопасное нахождение на территории объекта сотрудников предприятия, исключение из периметра посторонних людей, предметов, транспорта, а также оперативно реагировать на перегрев оборудования, задымление или возгорание. Система показала свою эффективность и получила высокую оценку со стороны партнера».

Сергей Грачев, менеджер по развитию бизнеса, Hikvision Russia:

«Это уже не первый наш совместный проект с компанией МТС по внедрению интеллектуальных технологий не только в целях безопасности, но и для автоматизации целого ряда процессов, которые обычно отнимают очень много времени и ресурсов. Для нас проект с Павловским месторождением был особенно интересен тем, что заказчик сделал выбор не в пользу количества оборудования, а в пользу качества его работы. Наглядный пример – использование охранных радаров в связке с поворотными камерами, что позволяет заменить несколько обычных камер и существенно увеличить зону мониторинга с помощью меньшего количества устройств. Это упрощает монтаж, обслуживание и эксплуатацию».
