Крупнейшая в РФ изогнутая видеостена Barco в «МегионЭнергоНефть»

Крупнейшая в РФ изогнутая видеостена Barco в «МегионЭнергоНефть»

Общая информация о проекте

Страна, город
Россия, Мегион

Разработчик проекта
Компания «Атанор»

Заказчик
ООО «МегионЭнергоНефть»

Место
Ситуационный центр

Исходные данные

ООО «МегионЭнергоНефть» (Югра) поручило компании «Атанор» осуществить установку аудиовизуального комплекса телемеханики «Омь» мнемощит в современном ситуационном центре на общей площади в 80 м2. Главной задачей созданного комплекса AV-систем является визуализация состояния сети электроснабжения месторождений ОАО «Славнефть-Мегионнефтегаз», помогающая дежурной смене оперативно обрабатывать информацию.

Реализация проекта

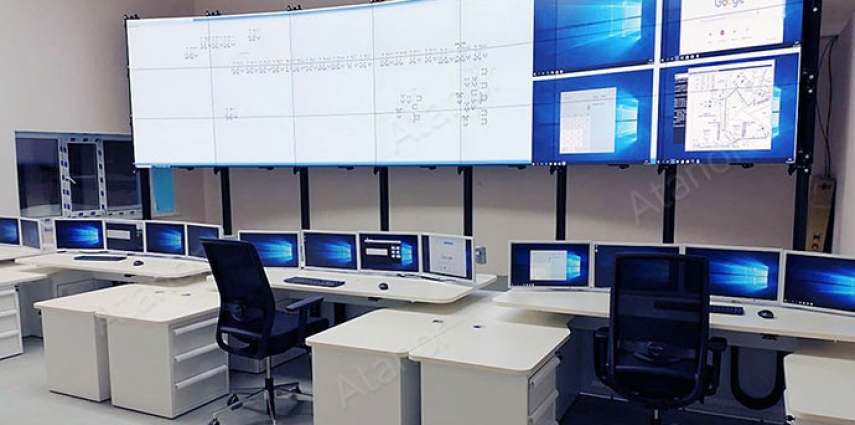

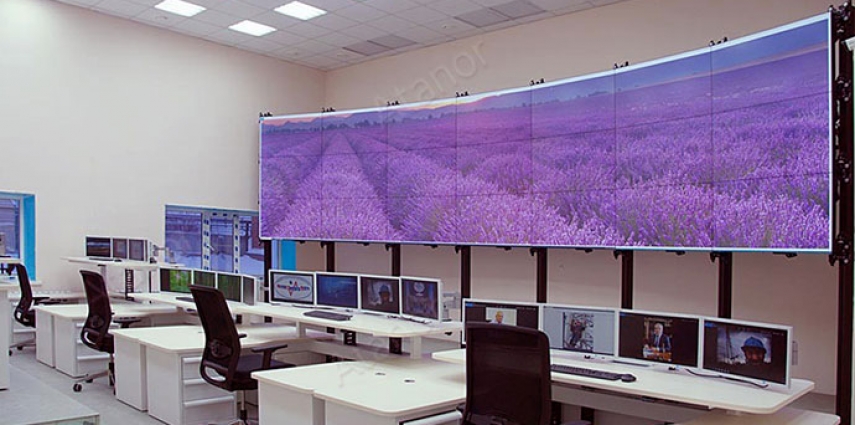

Основным средством отображения стала видеостена на базе 21 профессионального дисплея Barco UniSee, объединенных в конфигурации 7 x 3. Она имеет изогнутую конструкцию и смонтирована на профессиональном креплении Vogels. В режиме 24/7 на видеостену выводится картографическая, схемная и текстовая информация, фотографии и видеоизображения, которые могут поступать по локальной сети с рабочего места начальника смены и дублироваться на мониторы диспетчеров или с отдельных мониторов диспетчеров дежурной системы, в том числе в оконном виде.

На сегодняшний день это самая крупная изогнутая видеостена в России, реализованная на оборудовании Barco и профессиональном креплении Vogels. Помиммо нее в ситуационном центре специалистами «Атанор» были полностью оборудованы пять рабочих мест операторов дежурной смены.

Установленные системы оборудования

Система видеоотображения:

  • Видеостена на базе 21 профессионального дисплея Barco UniSee;
  • Контроллер панелей видеостены Barco UNI-4000;
  • Сетевой коммутатор для управления панелями DGS-1100-05;
  • Видеоконтроллеры FORSITE WS-2404;
  • Автоматизированные рабочие места диспетчеров (5 шт);
  • Мониторы NEC EA224WMi на рабочих местах (20 шт).

Система коммутации:

  • Усилитель-распределитель DVI сигнала (1х2) с функцией восстановления – 4 шт;
  • Коммутационное оборудование ATEN и AV Production.

Система электропитания:

  • ИБП PitON РТ0100.016.000-SRS;
  • Батарейные модули PitON РТВ0100.016.003-SRS.

Технологическая мебель:

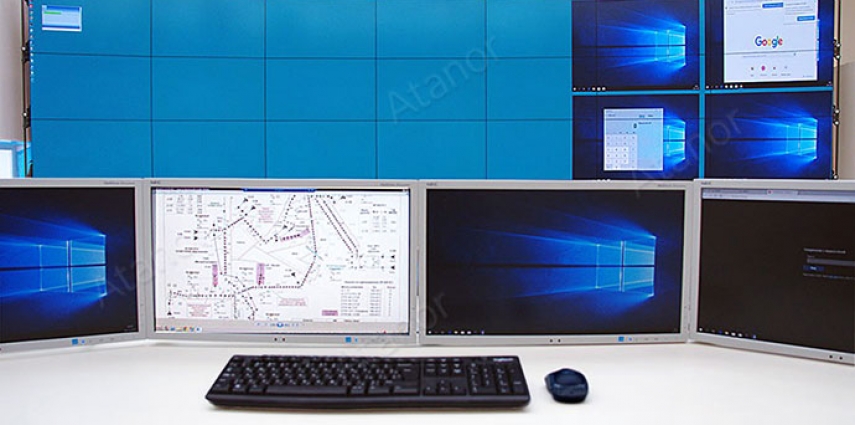

  • Оборудованные рабочие места операторов диспетчерского центра;
  • Подсистема крепежных элементов;
  • Крепление Vogels для изогнутых видеостен на основе панелей Barco UniSee;
  • Настольные крепления для мониторов Vogels PFD 8541;
  • Телекоммуникационный шкаф с комплектующими Hyperline.
