Комплексная система автоматизации магазина «Книги»

Комплексная система автоматизации магазина «Книги»

  • Интегратор: ООО «АудиоВидеоСистемы» при поддержке ГК DIGIS
  • Страна, город: Россия, Верхняя Пышма
  • Заказчик: ООО «Книги»
  • Место: Книжный магазин

Исходные данные

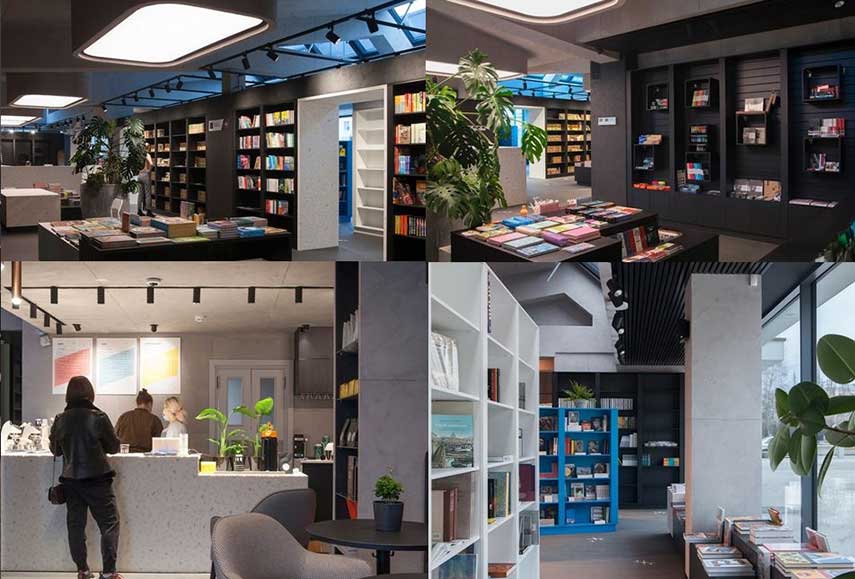

ООО «Книги» поручило ООО «АудиоВидеоСистемы» реализовать в книжном магазине, расположенном в городе Верхняя Пышма (Екатеринбург), современный мультимедийный комплекс, включающий в себя управление освещением, климатом и аудиовизуальным контентом. Заказчику требовалось, чтобы сотрудники могли задавать свои собственные сценарии работы помещений, для чего было необходимо предоставить им соответствующие права доступа и создать алгоритм настройки инженерных и AV-систем без дополнительных перепрограммирований.

Реализация проекта

Комплексная система автоматизации магазина включает в себя подсистемы управления и мониторинга кондиционированием, освещением, подъемом/спуском штор и открытием/закрытием двери и предусматривает возможность добавления подсистем системы безопасности (постановка и снятие с охраны) и стыковку с системой RFID (отслеживание книг). Кроме этого интегратором была реализована система трансляции и фонового озвучивания пространства магазина и офисной части с возможностью применения персональных устройств для вывода пользовательского аудиоконтента через систему мультирум, система стриминга и записи мероприятий и централизованное управление системой мультирум.

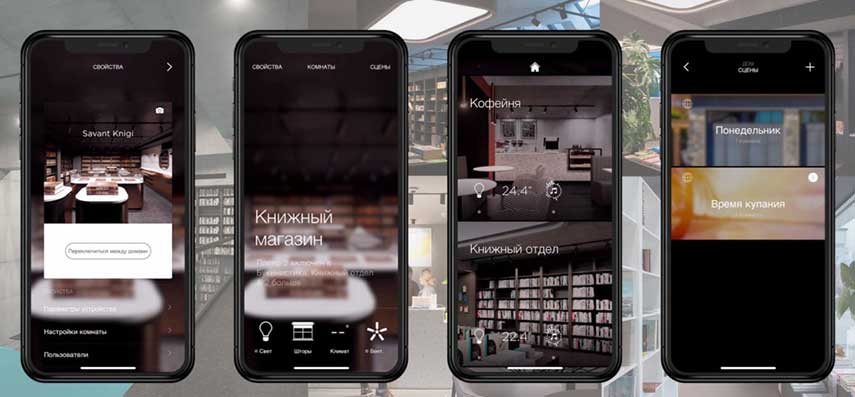

Для доступа к управлению предусмотрены 8-дюймовая сенсорная панель на стойке администратора, 5,5-дюймовая сенсорная панель на стене Лекториума и приложение SAVANT PRO APP для смартфонов и планшетов на базе ОС Android или iOS. Пользовательский интерфейс имеет «Домашний» экран, позволяющий осуществлять быстрый запуск подсистем в одну или более зон. Здесь же предусмотрены визуальные статусы, отображающие текущие рабочие системы в помещениях. Инженерные системы управляются через раздел «Интерфейс управления» или с локальных настенных выключателей с термостатами и допускают работу по расписанию и программирование сценариев под разные задачи. Из главного меню можно вызвать подстраницу «Сценарии» работы системы и отдельные страницы управления для каждого помещения.


Аудиосистема мультирум включает 8 зон, две из которых организованы в Лекториуме (верхний и нижний ярус). Источниками звука в ней могут быть медиаплееры, позволяющие воспроизводить заранее подготовленные файлы (Аудиогид), хранящиеся на сетевом накопителе, стриминговые сервисы Google music, Spotify, Deezer и другие, а также объявления с настольного или переносного микрофона. В каждой зоне допускается независимая регулировка уровня громкости, эквализация, создание плейлистов и сценариев распределения звука.

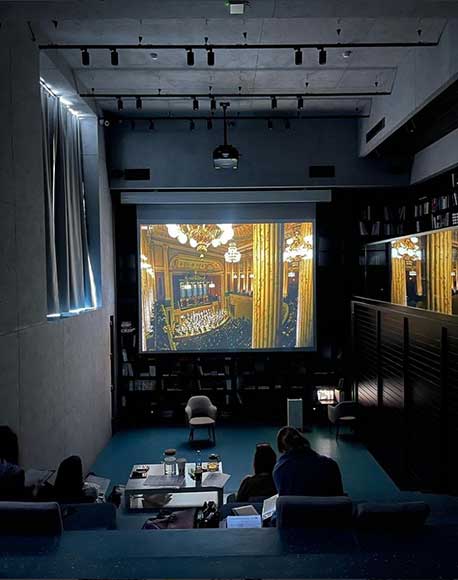

В Лекториуме также реализована система распределения для отправки видеосигналов на проектор.


Список использованного оборудования включает:

  • Проектор Panasonic PT-RZ120LBE с объективом ET-DLE035, установленный на креплении CHIEF;
  • Моторизированный экран Projecta с диагональю 204 дюйма;
  • Система управления и мультирум на базе головного контроллера SAVANT SUPER PRO HOST;
  • Сенсорная панель SAVANT ITP-E8000B;
  • Сетевое оборудование EXTREME NETWORK;
  • Система коммутации Lightware MX2-8X8-HDMI20-AUDIO-L (матричный HDMI-коммутатор (8х8) + приемники-передатчики HDMI-TPS-TX97 и HDMI-TPS-RX97);
  • Беспроводная презентационная система Vivitek NovoPro NP2000;
  • Настенные и потолочные громкоговорители Sonance PS-S43T, PS-S53T и PS-C43RTLP;
  • Усилители Crown CDi 4|300;
  • Устройство записи Epiphan Pearl Mini;
  • Источники бесперебойного питания АРС;
  • Система управления освещением EAE SMP DA100;
  • Контроллер EAE SMP RCU2000 EAE S-KNX;
  • Контроллер кондиционера CoolAutomation CoolMasterNet;
  • Сенсорные переключатели Gira и KNX/EIB.
