Как создавали крупнейший в мире проекционный купол внутри здания

Как создавали крупнейший в мире проекционный купол внутри здания

Общая информация о проекте

Страна, город
США, Майами-Гарденс

Разработчик проекта
Компания Lumen & Forge

Заказчик
Компания AG-Entertainment

Место
Стадион Hard Rock

Исходные данные

Super Bowl Halftime Show – кульминация сезона Национальной футбольной лиги (НФЛ) и самое масштабное шоу Северной Америки, которое ежегодно аккумулирует внимание более ста миллионов зрителей по всему миру. В 2020 году стадион Hard Rock в Майами-Гарденс, Флорида, собрал под своей крышей около 60 000 болельщиков, а город посетило свыше 200 000 туристов.

Организатор мероприятия, компания AG-Entertainment, поставила перед собой задачу создания WOW-эффекта, для чего было придумано возвести самый большой проекционный купол из когда-либо использованных в мире. Задача по его проектированию была поручена компании Lumen & Forge.

Реализация проекта

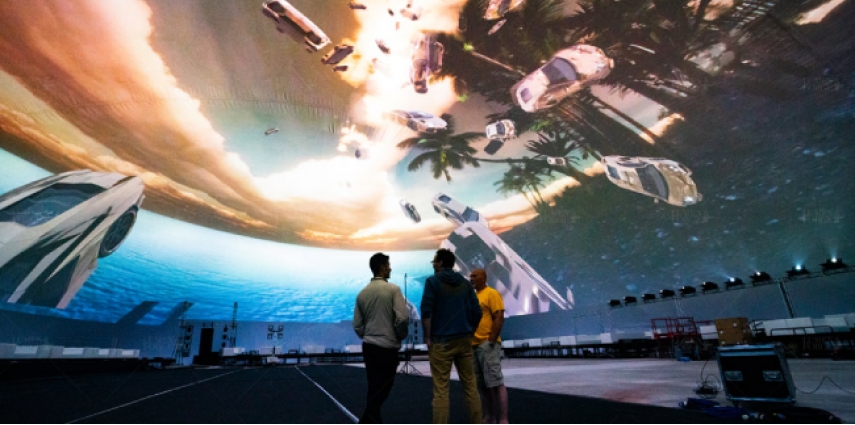

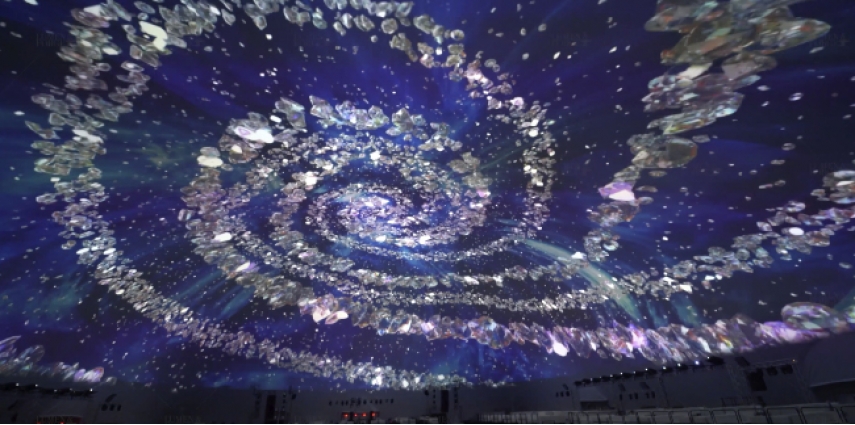

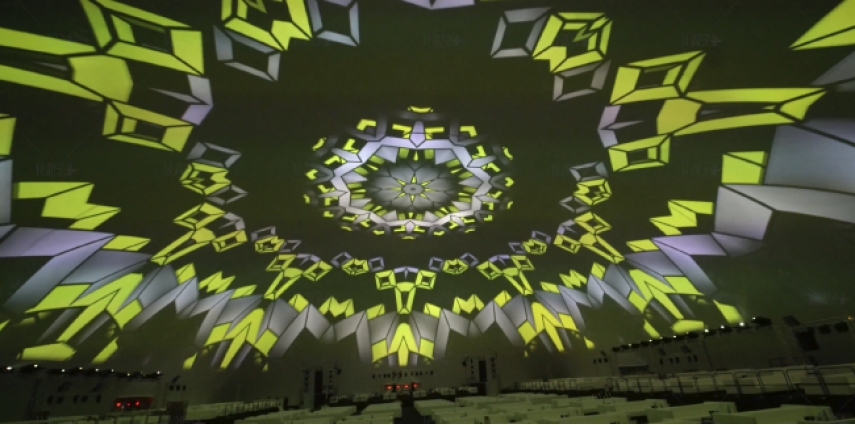

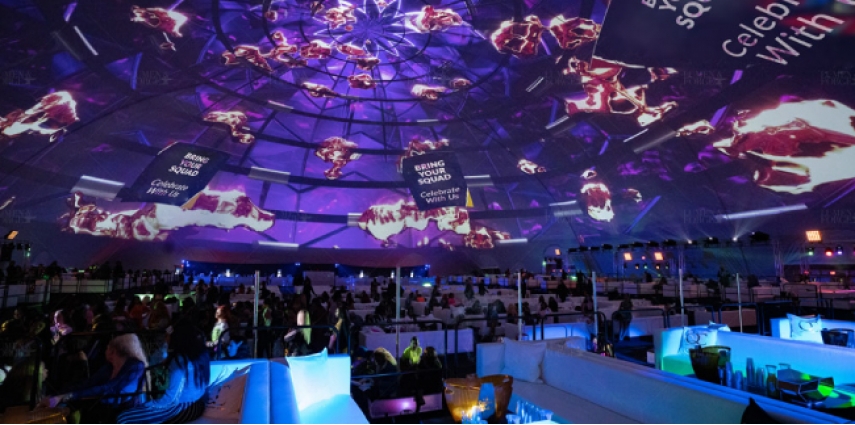

Созданная из экранов конструкция имеет ширину 68 метров, длину 54 метра и высоту 16,5 метров, что делает ее самой большой единой проекционной поверхностью внутри здания. Купол получился не стандартной формы правильного овала, а скорее «лекарственной капсулы». Формирование изображения на нем осуществляют 24 проектора Digital Projection M-Vision Laser 18K.

Для расчета геометрии проекции был задействован сервер Domemaster, шесть контроллеров дисплея Datapath Fx4, а также штатив для камеры высотой 7 метров. После создания 3D-модели купола Lumen & Forge разработала соответствующий видеоряд, который для начала протестировали в VR. Контент из формата 16 х 9 ковертировали таким образом, чтобы он точно соответствовал форме экрана, но при этом пришлось искать решение для его адаптации.

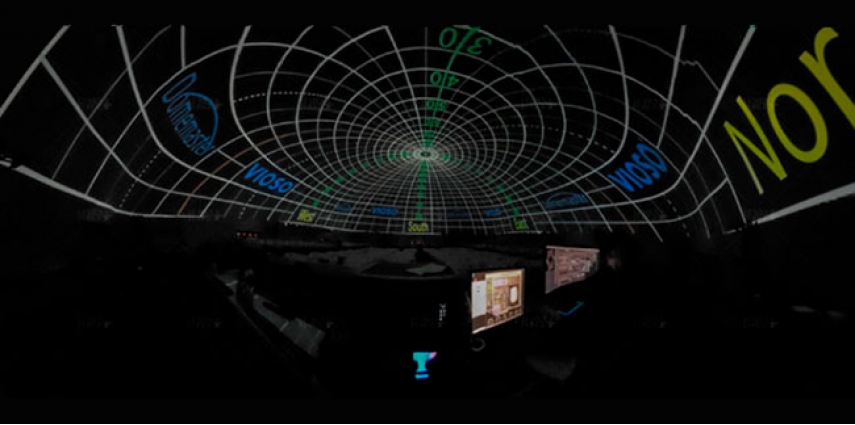

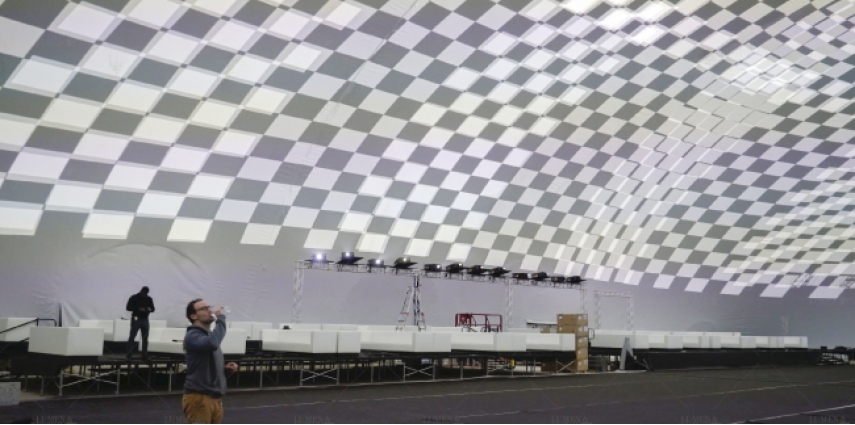

Для получения овальной формы нельзя просто «удлинить» изображение. Это приведет к его искажению по краям. Как правило, полусфера идеально соответствует форме объектива камеры, но поскольку линзы овальной формы не существует, то интегратор сделал так, чтобы изображение адаптировалось автоматически. Калибровка проводилась в режиме реального времени, опорной точкой стала круглая линза объектива, а для соответствия овальной форме купола взяли его карту из 3D-модели.

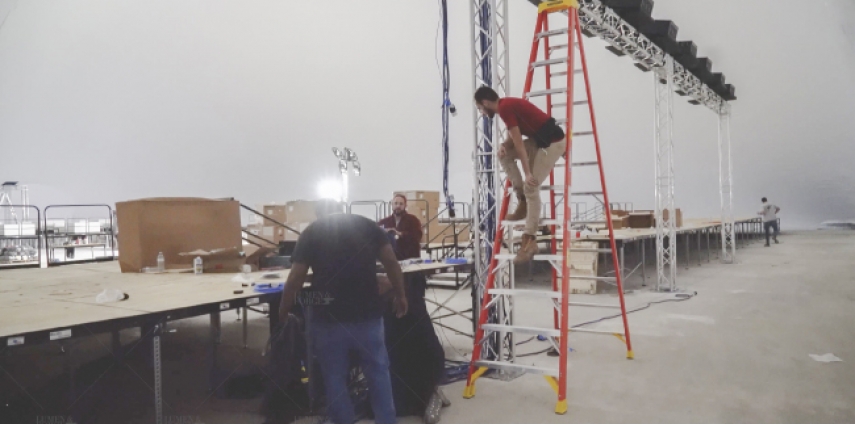

У команды Lumen & Forge было всего два месяца на разработку проекта и уточнение технических деталей. Это означало, что калибровку можно начинать лишь за три дня до открытия и то только ночью, так как днем продолжались строительные работы, и у команды есть только одна ночь на финальную калибровку, в ходе которой должны быть полностью перепроверены объем, форма и размеры купола.

Отзыв интегратора

Комментирует Нильс Гуссен, основатель Lumen & Forge:

Нам нужно было много ярких лазерных DLP-проекторов, которые было бы просто откалибровать относительно друг друга. Продукция Digital Projection подошла по всем параметрам: цена, качество и наличие удобного программного обеспечения для настроек
