Общая информация о проекте
|
Страна, город
Разработчик проекта |
Заказчик
Место |
Исходные данные

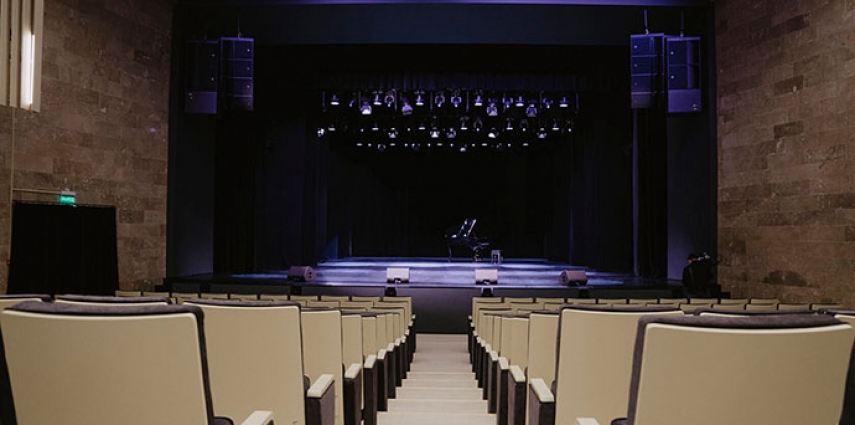

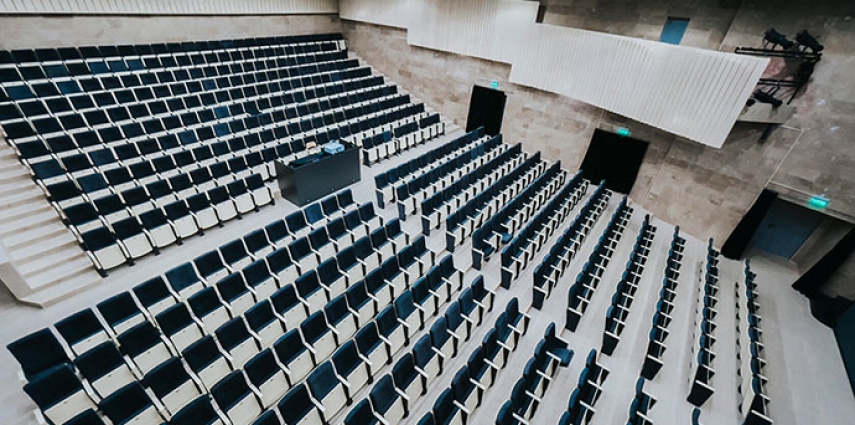

Дворец культуры «Капотня» был построен в 1972 году Московским нефтеперерабатывающим заводом и на сегодняшний день является современным многофункциональным культурным центром с несколькими залами, зимним садом, детской игровой зоной и музеем восковых фигур. Во дворце имеется большой театральный зал на 538 посадочных мест, где проходят театрально-концертные мероприятия с участием звезд российской эстрады.
Для повышения качества проводимых мероприятий руководство ДК поручило компании «АРИС» произвести в театральном зале обновление микшерной консоли и реализовать мобильный комплект акустических систем для выездов на уличные мероприятия и проведения мероприятий в фойе. Инсталляция успешно завершилась в январе 2021 года.
Реализация проекта

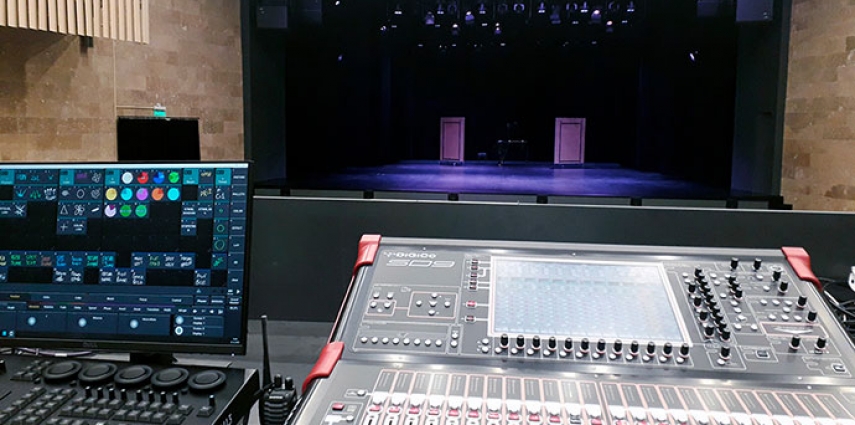

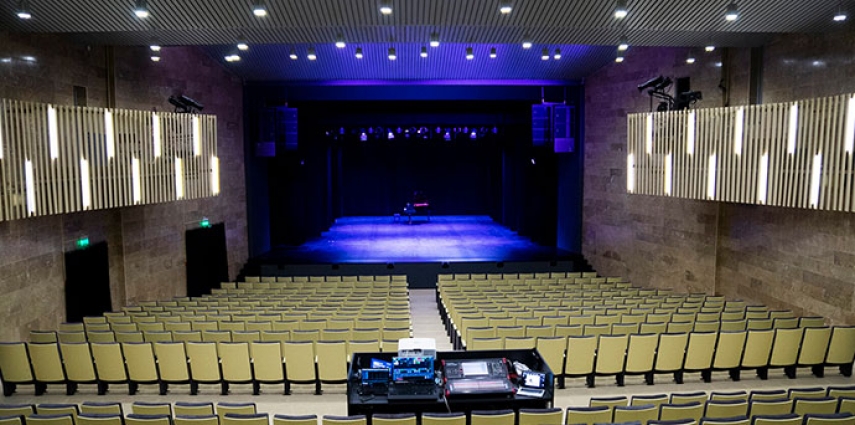

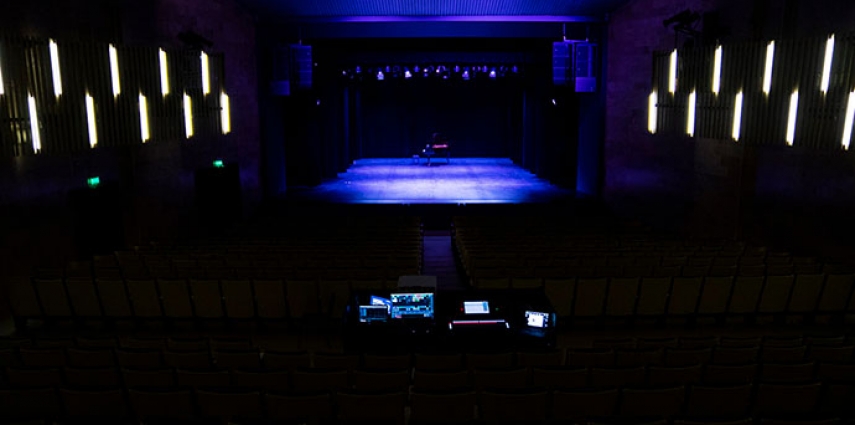

По результатам проведенных работ в зале была установлена микшерная система DiGiCo SD9 с резервным блоком питания и дополнительными интерфейсными модулями D2-Rack и SD-MiNi Rack. D2-Rack обеспечивает обмен сигналами со сценой (микрофонами, сценическими мониторами), а SD-MiNi Rack, установленный в стойку в серверной комнате, передает сигнал в цифровом виде на усилители основной системы звукоусиления, что помогает избежать потерь при передаче. Применение оборудования DiGiCo позволило выстроить систему звукоусиления с соединением компонентов на достаточном удалении друг от друга (FOH, сцена, серверная комната).
В состав мобильного звукового комплекта вошли акустические системы RCF: громкоговорители ART 745-A MK4, сабвуферы SUB 905-AS II и сценические мониторы ST 15-SMA II. Их корпуса выполнены из композита, что обеспечивает малый вес и более надежную, чем у дерева защиту от дождя. Компрессионный драйвер собственной разработки RCF, установленный в ART 745-A MK4, помогает улучшить воспроизведение голосового спектра, наиболее актуального для выездных мероприятий ДК, где в основном требуется качественная передача речи. Акустические системы снабжены встроенными усилителями D-класса, наличие которого упрощает транспортировку и подключение. Усилительный модуль оснащен DSP, обеспечивающим функции кроссовера, эквалайзера, лимитера и защиты динамиков.
Список установленного оборудования:
| Производитель | Модель | Описание | Кол-во |
|---|---|---|---|
| Микшерная система | |||
| DiGiCo | SD9 D2-Rack System | Цифровая система микширования в транспортной упаковке, 2 встроенных блока питания. Интерфейсный модуль D2-Rack | 1 |
| DiGiCo | SD-MINI Rack, MADI only | Интерфейсный модуль SD-MINI Rack: 192 кГц, 4U рэковой высоты, 2 блока питания, 4 слота, 2 х MADI, рэковое крепление. В комплекте 2 x 5 м BNC кабель, рэковые крепления | 1 |
| DiGiCo | LEADS0049 | Коаксиальный кабель для MADI-интерфейса с разъемами BNC, 100 м | 2 |
| DiGiCo | MOD-D2R-AES-O | Карта для D2-Rack, 8 AES цифровых выходов, разъемы XLR | 1 |
| DiGiCo | MOD-SDR-ADC | Карта для SD-Rack, 8 аналоговых мик/лин входов, разъемы XLR | 1 |
| Звуковой комплект АС | |||
| RCF | ART 745-A MK4 | Активная двухполосная АС 750 Вт, усилители: 500+250 Вт, 50 Гц — 20 кГц, 133 дБ | 2 |
| RCF | SUB 905-AS II | Активный сабвуфер, усилитель D-класса 1100 Вт, 40 Гц — 120 Гц, 133 дБ | 2 |
| RCF | ST 15-SMA II | Активный двухполосный сценический монитор 600 Вт, усилители D-класса: 400+200 Вт, 45 Гц — 20 кГц, 131 дБ | 4 |
| RCF | AC PRO-PM | Штатив телескопический для установки громкоговорителей до 35 кг на сабвуфер | 2 |
| EUROMET | BS/52-TB | Стойка для громкоговорителей до 40 кг с треногой | 2 |
